1。什么是密集母线

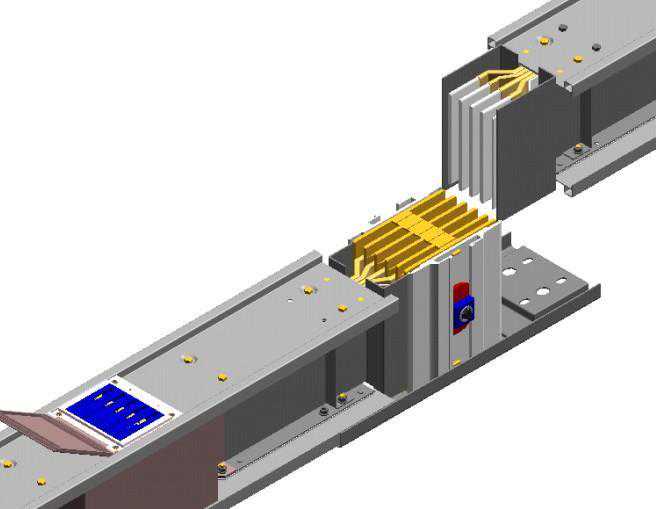

简而言之，它是使用铜排或铝排传输电能的一种形式。首先，你必须知道为什么需要使用密集母线。我们之所以首先使用密集母线，是因为普通电缆的载流量不足。240扁线不足以满足载流量，因此使用密集母线。随着现代工程设施和设备的出现，各行各业的功耗迅速增加，特别是大量高层建筑和大型车间的出现。传统电缆作为传输导体无法满足大电流传输系统的要求。道路电缆的并行使用给现场安装和施工连接带来很多不便。插入式密集母线作为一种新型的配电线应运而生。密集母线的材料是由金属板（钢板或铝板）作为保护壳，导电条，绝缘材料和相关附件组成的系统。可以将其制成标准长度的部分，并以一定间隔插入插接式接线盒，也可以将其制成馈电型封闭式母线，而中间不需接线盒。它为供电以及安装和维护带来了极大的便利。插入式密集母线为交流三相四线或五线系统，适用于频率为50〜60Hz，额定电流为100A〜6300A，额定电压为690V以下的供电和配电，特别适用于工业低压厂房，矿山等。高层商业和住宅建筑，酒店，医院等的配电系统和电源系统。
2。密集母线规格
密集母线的规格由电流定义。额定电流：250A，400A，630A，800A，1000A，1250A，1600A，2000A，2500A，3150A，4000A，5000A，6300A
极数：4P5P
类型：直型母线，L型水平弯头，L型垂直弯头，Z型水平弯头，Z型垂直弯头，T型水平三通，T型垂直三通，带插件的母线接口，启动母线。
3。密集母线安装
1.安装前土木工程的要求
1）基础，结构，预留孔和预埋件均符合电气设备的设计要求。
2）屋顶和楼板施工完成后，不得有渗漏。
3）室内地面施工完成后，在井壁上标出地面找平线。
4）基础和结构达到允许安装的强度。
5）可能损坏已安装的母线槽的装修工作均已完成。
6）与密集母线安装有关的地方应采取防盗措施。
2.安装前的人员选择和培训
1）密集母线的安装，操作和维护应由专业人员进行。
2）专业员工应熟悉设备的安装，结构，操作和危害：他们还应接受有关如何为设备供电和进行测试的系统培训。
3.现场交付情况和设备准备
1）检查产品和配件是否到达验资现场，并制定安装计划。
2）密集母线安装所需的设备：1000V绝缘测试仪（推荐）：10-12、17-19、21-24开口扳手，套筒和扭矩扳手；扁平和十字形螺丝起子：水平：卷尺，吊线；脚手架；葫芦;人字梯;冲击钻;切割机;电焊机；台钻;铜加工设备和临时电源。
4.母线的拆卸和安装操作
1）根据制造商订购者确认的最终信息。例如原始图形，趋势图，障碍物的清除和保留位置。
2）通常，预留孔的尺寸应比母线槽的整体尺寸大50mm-100mm。有关特殊数据，请参阅图纸要求。
3）从密集母线到墙壁和花板的距离必须确保在安装和维护过程中有足够的水平和垂直空间。
4）采取预防措施，防止泄漏，灰尘和热源腐蚀密集母线。
5）密集母线安装吊架的制造：首先确定位置，画一条细线以模拟方向，然后固定安装支架。请注意，必须确认安装支架的固定是否牢固，并且不会损坏建筑物的结构。
6）对要安装的母线单元进行绝缘测试，测试值可以在合格范围内安装。
7）吊装时，请注意人身安全和设备安全预防措施。避免人身伤害和损坏密集母线。
8）垂直安装时，一般无特殊情况下从下到上逐段安装；必须对已安装的密集母线采取有效的防护措施，以防止异物侵入。
9）建议在安装过程中，在不使用母线道之前，可以将包装保留在母线道上，并可以在连接处增加保护。
10）在母线管单元之间进行连接时，必须保持连接装置的表面清洁，并且母线管在同一条直线上。然后拧紧螺栓。拧紧连接器后，用油漆笔标记以确认拧紧。
11）当母线单元连接到其他设备时，必须完全断开电源，并且设备必须可靠接地。
12）在安装过程中，密集母线的所有插入式接口都必须处于干式关闭状态，插入式盒式开关必须处于干式断开状态。严禁在通电的情况下插拔插头盒。
