工况要求影响疏水阀参数
阀体材料
选型
连接形式
第一篇文章中，我们了解了工艺是如何影响疏水阀选型的，接下来我们将介绍工况参数对于疏水阀型号的影响。

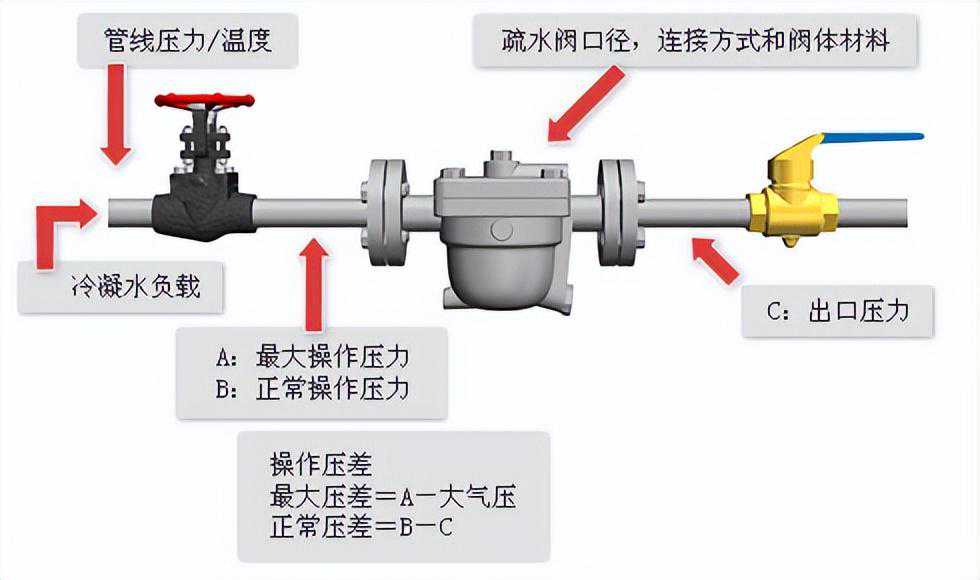

系统的情况决定了疏水阀最小的压力，温度，排水量，材料和连接方式的最低要求。
确认要求的连接方式和阀体材料，最重要的是选择的疏水阀符合管道安装的要求。举例来说，管道压力要求承插焊，那就不能选择连接方式是NPT（管螺纹标准）的疏水阀。
需要注意的是，疏水阀的排水量应满足工艺要求最小压差下的最大排量。
阀体材料选择疏水阀前也要考虑阀体的材质。阀体的材质通常取决于疏水点（CDL）的最大操作温度和压力，周围环境，使用寿命/最小维护要求。此外，该材料还必须满足设计规范的最大温度和压力的测试要求。
疏水阀的阀体，阀盖和其他抗压部件的材质和其他类型的阀门并无明显不同，例如：
灰铸铁/球墨铸铁
碳钢
不锈钢
阀体的最大允许压力和温度并不等同于疏水阀操作的最大压力和温度。这是由于很多诸如垫圈的最大温度和压力不能达到这些要求。
除此之外，不同标准下，如ASME和DIN，也会影响材料的最大操作压力/温度。举例来说，在DIN标准下，A126铸铁的最大允许压力为13barg（190psig），但在ASME标准中，压力能达到16barg（250psig）。近年来，不锈钢材质的疏水阀越来越受到青睐，因为它们便于维护，且寿命更长。
选型很大一部分的用户会根据现场管道的尺寸来选择疏水阀。但其实，疏水阀口径应该取决于设备冷凝水量能正常排出的管道尺寸。
下面是根据设备排水量推荐的疏水阀管道尺寸表：
最大冷凝水流量
设备出口管道尺寸
低于220kg/h[440lb/h]
15mm[1/2in.]
200-500kg/h[440-1100lb/h]
20mm[3/4in.]
0.5-1t/h
25mm[1in.]
1-2t/h
32mm[11/4in.]
2-3t/h
40mm[11/2in.]
3-5t/h
50mm[2in.]
超过5t/h
65-100mm[21/2-4in.]
*上表提供的只是大致的参考值。在设计管路或选择疏水阀时可联系我们来帮助确定。
通常来说，疏水阀的口径不要小于设备的出口管道，防止产生冷凝水积存，避免造成设备损伤或加热问题。
疏水阀的出口管道则不需要根据疏水阀选择，而应根据设计的流量和压降考虑回水管线中的两相流。更多相关信息，请参考：冷凝水回收管道
连接形式大多数用户会根据国家，行业或公司的标准来选择螺纹，承插焊或法兰的连接形式。
螺纹连接通常比法兰连接成本低，但在安装时需要拧装管道，为了方便维护，疏水阀后需要断开，或安装螺纹接头。对于螺纹连接的疏水阀，我们需要严格根据规范来安装，防止出现管道密封不严造成的泄漏。
部分工厂考虑到防止管线泄漏而选择承插焊的疏水阀，但在维修更换时会比较麻烦且成本较高。如果缺少合格的焊工还可能降低整体的安装效率和安装质量。
法兰连接的疏水阀相对来说比较容易安装和更换。新筹建项目时确定整厂的法兰标准和对接方式对于之后的维护维修将带来很大的便捷。
法兰连接疏水阀的案例在根据操作工况和环境选择了疏水阀的参数之后，接下来就是对疏水阀的排水量进行计算，并乘以安全系数，选择最经济的疏水阀（摘自TLV）。
