测量简单信号
下面用DS1000示波器来观测电路中的一个未知信号，迅速显示和测量信号的频率和峰峰值。
(1)迅速显示该未知信号
迅速显示该未知信号的方法如下：
1)将探头衰减系数设定为“10X”，并将探头上的开关设定为“10X”。
2)将通道1的探头连接到电路被测点。
3)按下AUTO按钮。
示波器将自动设置使波形显示达到最佳。在此基础上，用户可以进一步调节垂直、水平挡位，直至波形的显示符合你的要求。
(2)用示波器进行自动测量峰峰值
示波器可对大多数显示信号进行自动测量。下面用DS1000示波器来测量信号的峰峰值，具体操作方法如下：
1)先按下MEASURE按钮以显示自动测量菜单。
2)按下1号菜单操作键以选择信源CH1。
3)按下2号菜单操作键选择测量类型：电压测量。
在“电压测量”弹出菜单中选择测量参数：峰峰值。此时可以在屏幕左下角看到峰峰值的显示。
(3)用示波器进行自动测量频率
下面用DS1000示波器来测量信号频率，具体操作方法如下：
1)按下3号菜单操作键选择测量类型：时间测量。
2)在“时间测量”弹出菜单中选择测量参数：频率。
此时可以在屏幕下方看到频率的显示。
【注意】
测量结果在屏幕上的显示会因为被测信号的变化而改变。
观察正弦波信号通过电路产生的延迟和畸变下面用DS1000示波器来观察正弦波信号通过电路产生的延迟和畸变。首先设置探头和示波器通道的探头衰减系数为“10X”。然后将示波器CH1通道与电路信号输入端相接，CH2通道与输出端相接。
1.显示CH1通道和CH2通道的信号
1)按下AUTO按钮。
2)继续调整水平、垂直挡位直至波形显示满足测试要求。
3)按CH1按钮选择通道1，旋转垂直(VERTICAL)区域的垂直旋钮调整通道1波形的垂直位置。
4)按CH2按钮选择通道2，如前操作，调整通道2波形的垂直位置，使通道1、通道2的波形既不重叠在一起，又利于观察比较。
2.测量正弦波信号通过电路后产生的延迟，并观察波形的变化
1)自动测量通道延迟，按下MEASURE按钮以显示自动测量菜单。
2)按下1号菜单操作键以选择信源CH1。
3)按下3号菜单操作键选择：时间测量。
4)选择时间测量类型：延迟1→2。
此时可以在屏幕左下角看到通道1、通道2在上升沿的延迟数值显示。波形的变化如图1-15所示。
图1-15正弦波信号通过电路后波形的变化
减少信号上的随机噪声如果在测量时发现被测信号上叠加了随机噪声，可以通过调整示波器来滤除或减小噪声，避免其在测量中对本体信号的干扰。图1-16所示是叠加了随机噪声的波形图。

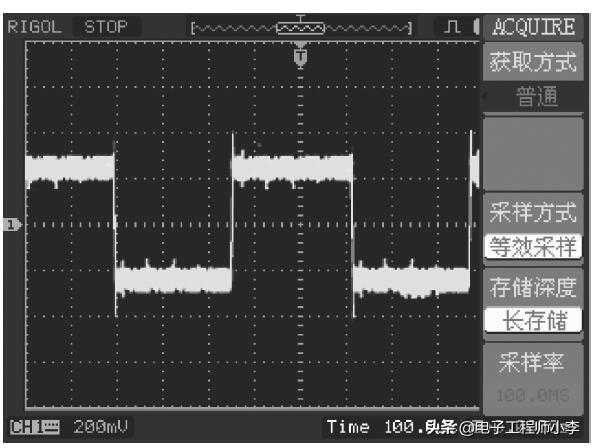

图1-16叠加了随机噪声的波形图
下面用DS1000示波器来减少信号上的随机噪声，具体方法如下：
1)首先设置探头和示波器通道的探头衰减系数为“10X”，并将探头上的开关设定为“10X”。
2)连接信号使波形在示波器上稳定地显示。
3)通过设置触发耦合改善触发。先按下触发(TRIGGER)控制区域MENU按钮，显示触发设置菜单。然后选择“触发设置→耦合”，再选择“低频抑制”或“高频抑制”。
【提示】
低频抑制是设定一个高通滤波器，可滤除8kHz以下的低频信号分量，允许高频信号分量通过。高频抑制是设定一个低通滤波器，可滤除150kHz以上的高频信号分量(如FM广播信号)，允许低频信号分量通过。通过设置“低频抑制”或“高频抑制”可以分别抑制低频或高频噪声，以得到稳定的触发。
4)通过设置采样方式和调整波形亮度来减少随机噪声。如果被测信号上叠加了随机噪声，导致波形过粗，可以应用平均采样方式去除随机噪声的显示，使波形变细，便于观察和测量。取平均值后随机噪声被减小，而信号的细节更易观察。
应用平均采样方式的具体操作方法为：按面板MENU区域的ACQUIRE按钮，显示采样设置菜单。按1号菜单操作键设置获取方式为“平均”状态，然后按2号菜单操作键调整平均次数，依次由2～256以2倍数步进，直至波形的显示满足观察和测试要求。图1-17所示为减少随机噪声的波形图。

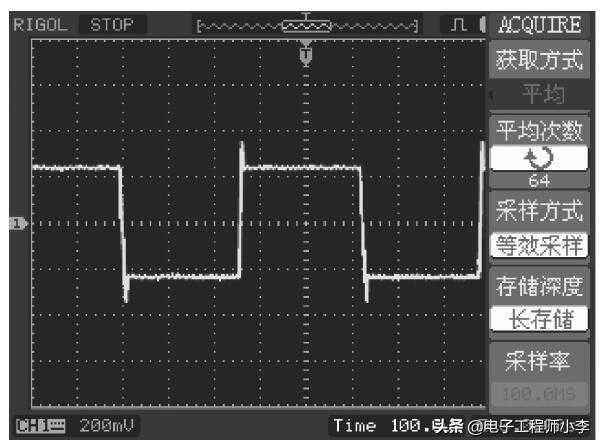

图1-17减少随机噪声的波形图
【提示】
减少随机噪声也可以通过降低波形亮度来实现。
用示波器测量交流电压用示波器测量交流电压的方法如下：
1)首先将输入耦合开关置于“AC”位置(扩展控制开关未拉出)，将交流信号从y轴输入，这样就能测量信号波形峰峰间或某两点间的电压幅值。
2)从屏幕上读出波形峰峰间所占的格数，将它乘以垂直偏转因数旋钮的挡位，即可计算出被测信号的交流电压值。若将扩展控制开关拉出，则再除以5。
示波器使用注意事项在使用示波器时应注意下列事项：
1)测试前应估算被测信号的幅度大小，若不明确，应将示波器的垂直偏转因数旋钮置于最大挡，避免因电压过大而损坏示波器。
2)在测量小信号波形时，由于被测信号较弱，示波器上显示的波形就不容易同步。这时可采取以下两种方法加以解决：第一，仔细调节示波器上的触发电平旋钮，使被测信号稳定和同步。必要时可结合调整扫描微调旋钮，但应注意，调节该旋钮会使屏幕上显示的频率读数发生变化(逆时针旋转，扫描因数扩大2.5倍以上)，会给计算频率造成一定困难。在一般情况下，应将此旋钮顺时针旋转到底，使之位于校正位置(CAL)。第二，使用与被测信号同频率(或整数倍)的另一强信号作为示波器的触发信号，该信号可以直接从示波器的通道2输入。
3)示波器工作时，周围不要放一些大功率的变压器，否则测出的波形会有重影和噪波干扰。
4)示波器可作为高内阻的电流电压表使用，手机电路中有一些高内阻电路，若使用普通万用表测电压，由于万用表内阻较低，测量结果会不准确，而且还可能会影响被测电路的正常工作，而示波器的输入阻抗比万用表高得多，使用示波器直流输入方式，先将示波器输入接地，确定好示波器的零基线，就能方便地测量被测信号的直流电压。
