1.兆欧表的选用
选用兆欧表时，其额定电压一定要与被测电气设备或线路的工作电压相适应，测量范围也应与被测绝缘电阻的范围相吻合。
表4一1列举了一些在不同情况下兆欧表的选用要求。下面分别介绍指针式兆欧表和数字兆欧表的使用方法及注意事项。2.指针式兆欧表的接线和使用方法

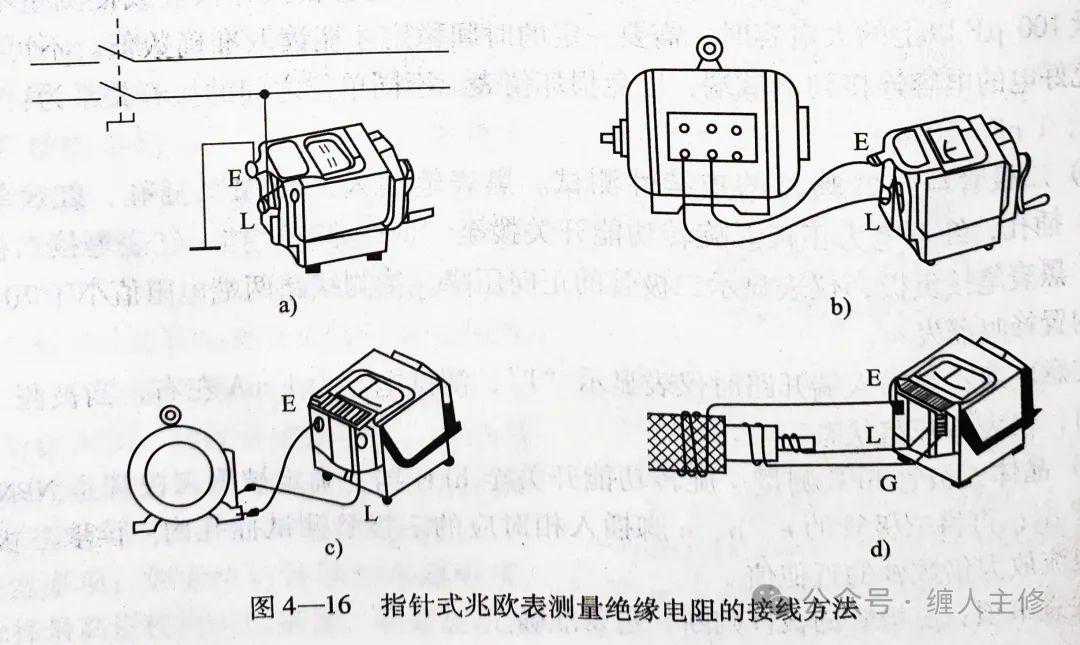

指针式兆欧表有三个接线柱，上面分别标有线路（L）、接地（E）和屏蔽或保护环（G）。用指针式兆欧表测量绝缘电阻时的接法如图4-16所示。
（1）照明及动力线路对地绝缘电阻的测量
如图4-16a所示，将兆欧表接线柱E可靠接地，接线柱上与被测线路连接。按顺时针方向由慢到快摇动兆欧表的发电机手柄，经过约1min，待兆欧表指针稳定后读数。这时兆欧表指示的数值就是被测线路的对地绝缘电阻值，单位是MQ。
（2）电动机绝缘电阻的测量
拆开电动机绕组的丫形或△形联结的连线，用兆欧表的两接线柱E和L分别接电动机的两相绕组，如图4-16b所示。摇动兆欧表的发电机手柄，待兆欧表指针稳定后读数，测出电动机绕组的相间绝缘电阻。电动机绕组对地绝缘电阻的测量接线如图4-16c所示，接线柱E接电动机机壳（应清除机壳上接触处的漆或锈等），接线柱工接在电动机绕组上。摇动兆欧表的发电机手柄，待兆欧表指针稳定后读数，测量出电动机对地绝缘电阻。
（3）电缆绝缘电阻的测量
测量时的接线方法如图4-16d所示。将兆欧表接线柱E接电缆外壳，接线柱G接在电缆线芯与外壳之间的绝缘层上，接线柱工接电缆线芯，摇动兆欧表的发电机手柄，待兆欧表指针稳定后读数，测量结果是电缆线芯与电缆外壳的绝缘电阻值。
（4）使用注意事项
1）测量设备的绝缘电阻时，必须先切断设备的电源。对含有较大电容的设备（如电容器、变压器、电动机及电缆线路），必须先进行放电。
2）兆欧表应水平放置，未接线之前，应先摇动兆欧表，观察指针是否在“∞”处，再将L和E两接线柱短路，慢慢摇动兆欧表，指针应指在零处。经开、短路试验，证实兆欧表完好方可进行测量
3）兆欧表的引线应用多股软线，且两根引线切忌绞在一起，以免造成测量数据不准确。
4）兆欧表测量完毕，应立即使被测物放电，在兆欧表的摇把未停止转动和被测物未放电前，不可用手去触及被测物的测量部位或进行拆线，以防触电。
5）被测物表面应擦拭于净，不得有污物（如漆等），以免造成测量数据不准确。
3.MS5201型数字兆欧表使用方法及注意事项

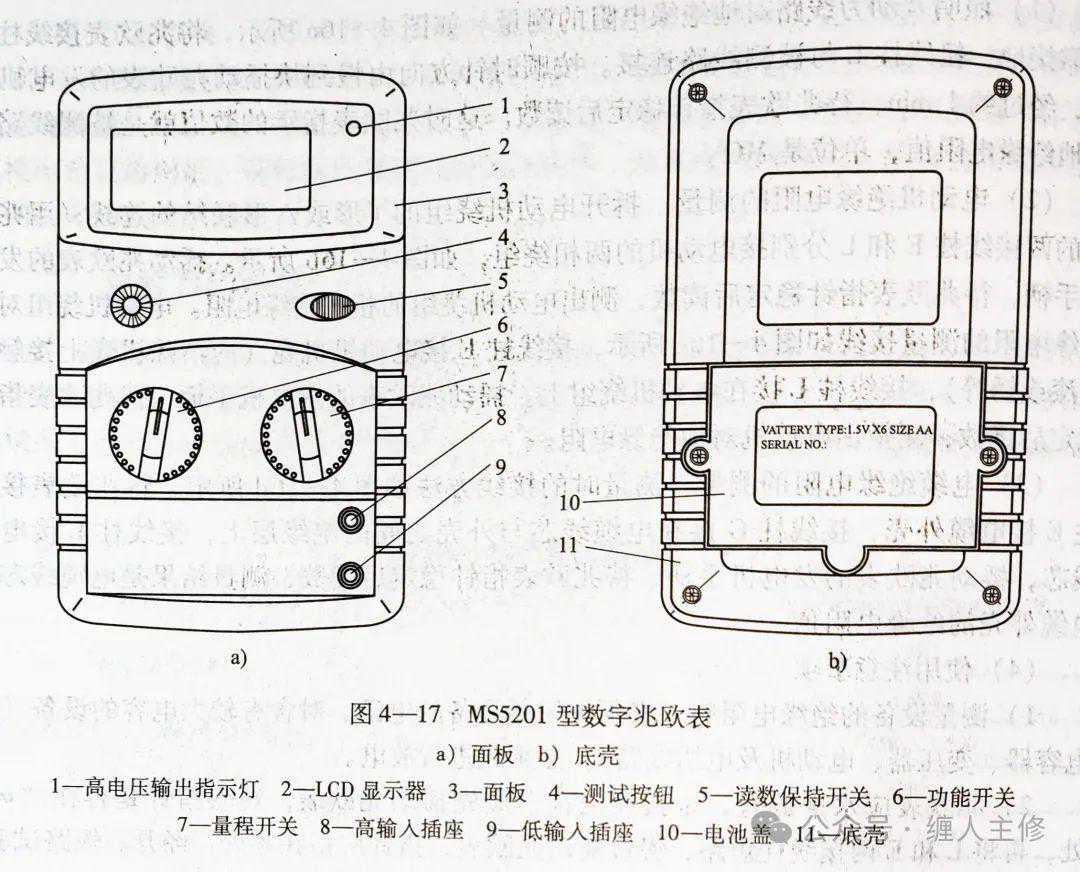

MS5201型数字兆欧表如图4—17所示。
（1）使用方法
测量前查看输入插孔旁的警示符号，表示输入电压不应超过指示值，这是为了保护内部线路免受损坏。如果电池电压不足（≤7V），显示器将显示电池符号，这时应更换电池。

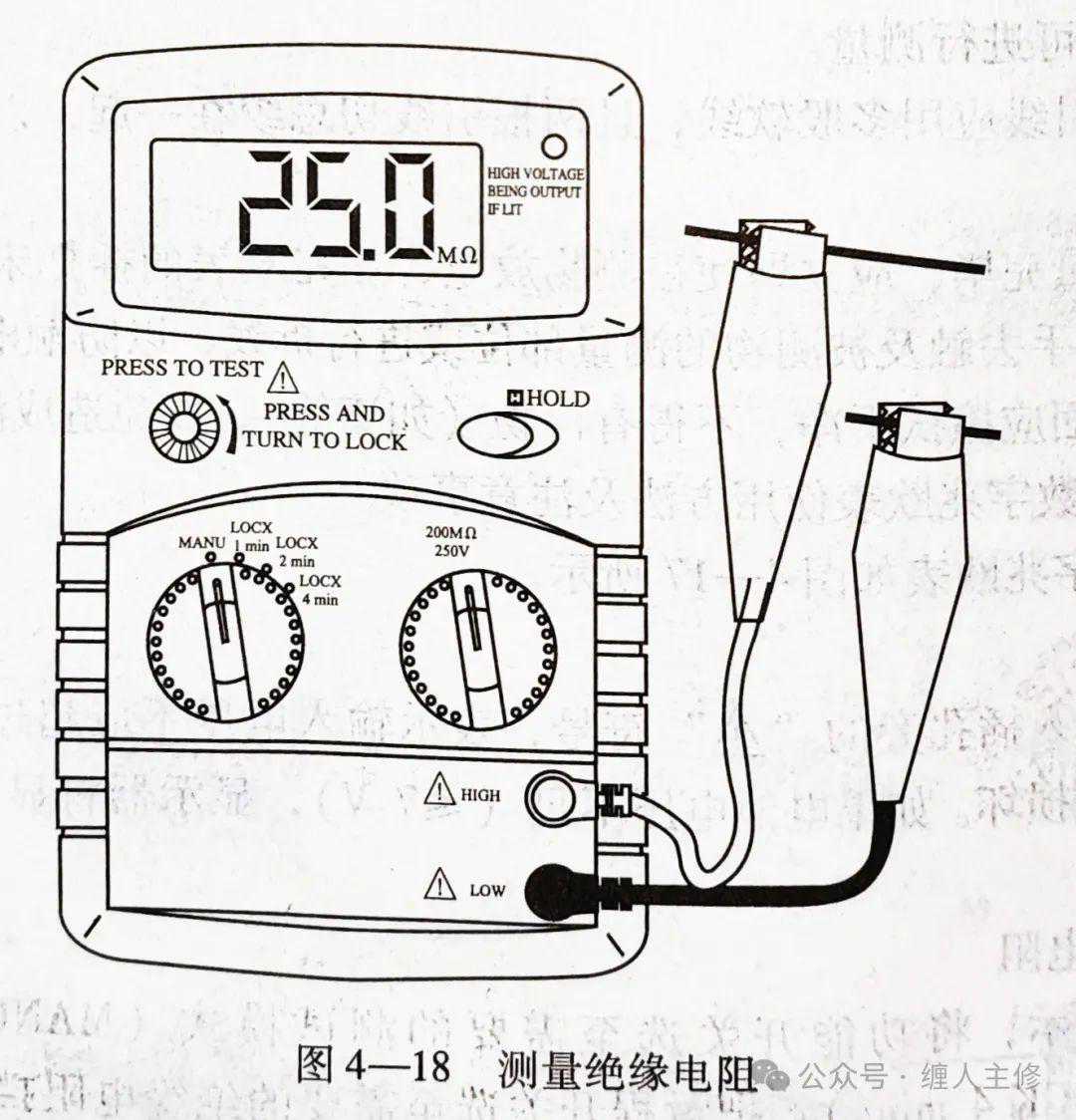

1）测量绝缘电阻
如图4-18所示，将功能开关选至需要的测试模式（MANU、LOCK1min.、LOCK2min.、LOCK4min.），把量程开关选至需要的绝缘电阻挡（200MΩ/250V、200MΩ/500V2000MΩ/1000V）。将黑色测试夹插入LOW插孔，红色测试夹插入HICH插孔、测试夹的另一端连接到被测线路上。按下测试按钮，在手动（MANU）模式，可将测试按钮按下后逆时针旋转锁定，通过LCD显示器读数使用时注意：必须用测试夹将仪表及被测线路连接好后才能按下测试按钮进行测量。测试绝缘的线路必须切断电源，并在测量前确认线路不带电。测量时不可触摸电路。测试按钮按下后，不可旋转量程开关，以免损坏仪表。测试完成后，先将测试按钮放松，稍后才可松开测试夹，因为需先完成内部的系统放电，这样才能避免触电。

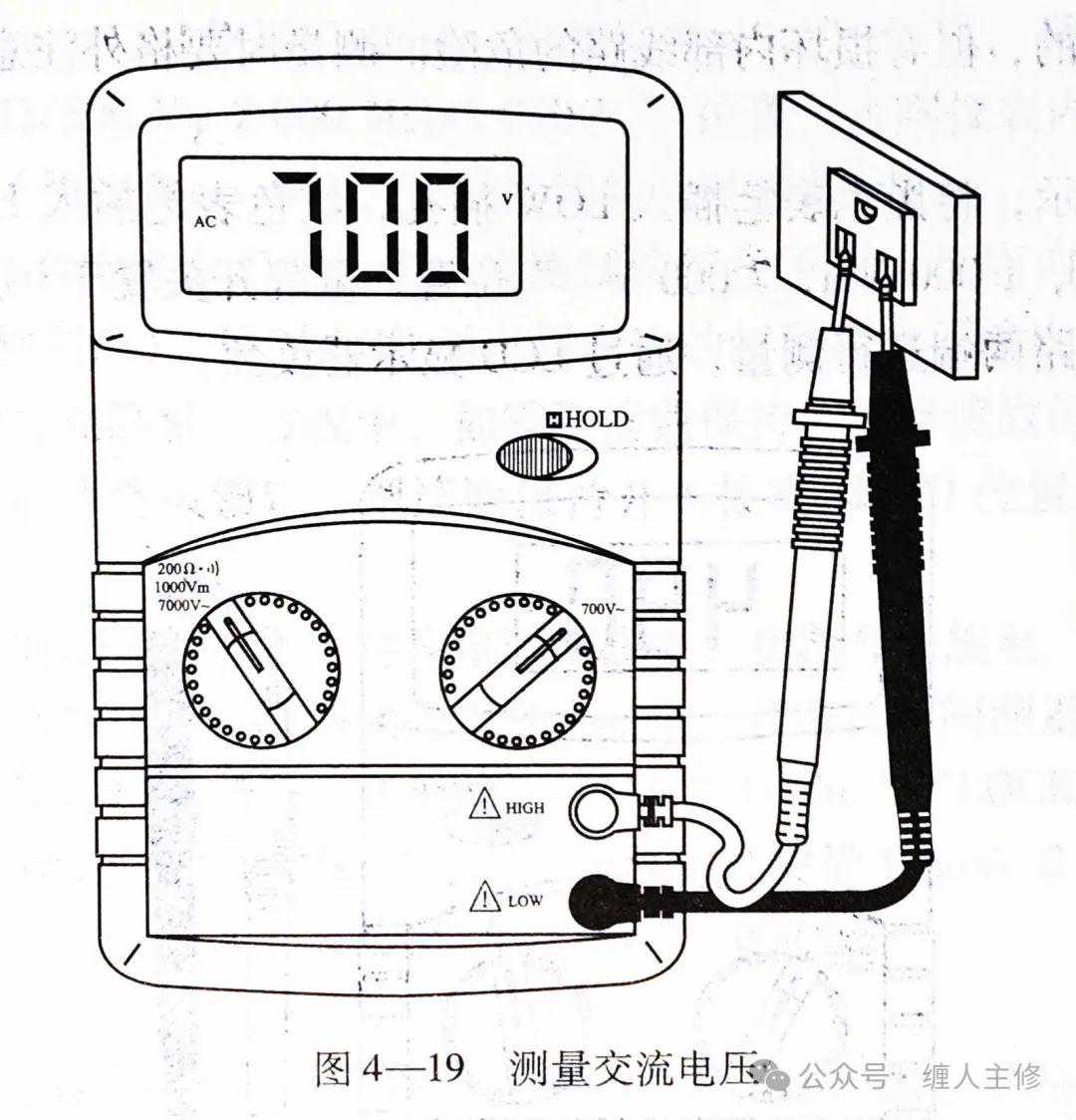

2）测量交流电压
如图4-19所示，将黑色表笔插人LOW插孔，红色表笔插入HIGH插孔，功能开关置于“200Ω，1000Vm，7000V~”位置，量程开关置于700V~挡。将表笔并联在电压源或负载两端进行测量，通过LCD显示器读数。
使用注意：警示三角表示不要输入高于AC700V有效值或PC1000V的电压，显示更高的电压值是可能的，但有损坏内部线路的危险。测量时要格外注意避免触电。

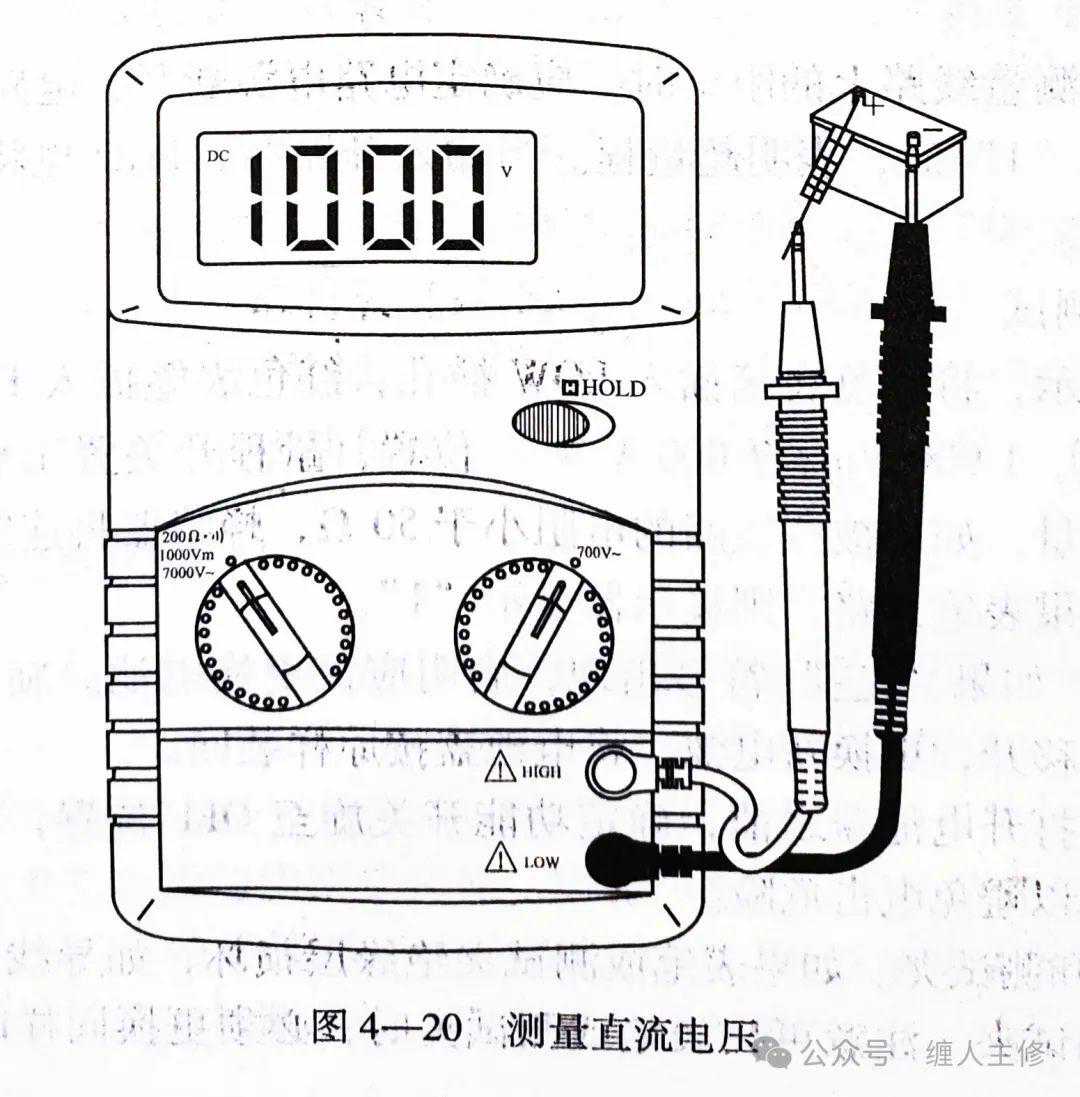

3）测量直流电压

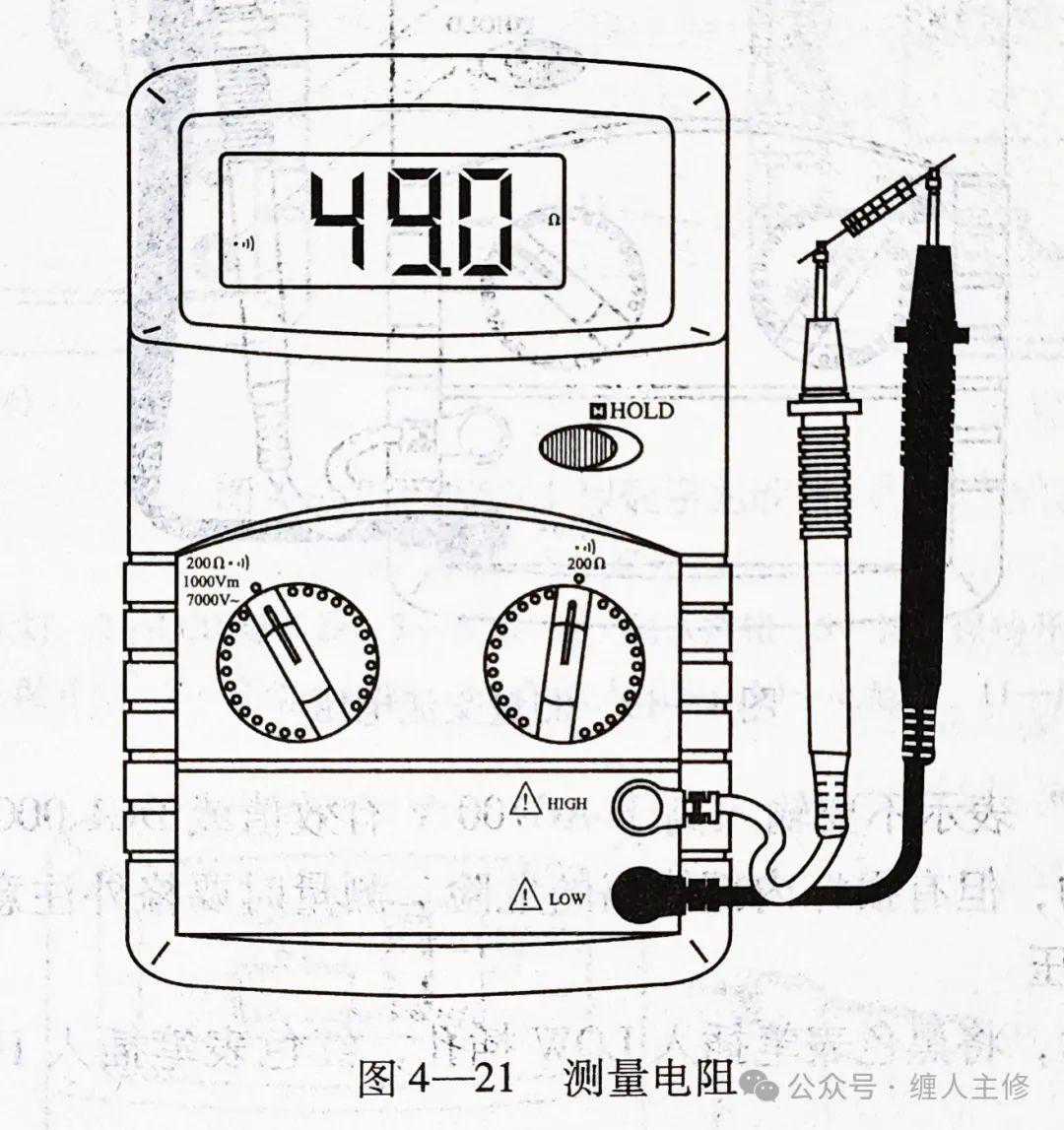

如图4-20所示，将黑色表笔插入LOW插孔，红色表笔插入HIGH插孔，功能开关置于“200Ω，1000Vm,7000V~”位置，量程开关置于1000V挡。将表笔并联在电压源或负载两端进行测量。通过LCD显示器读数。极性显示将表明红色表笔所接端的极性。使用注意：“△”表示不要输入高于DC1000V或AC700V有效值的电压，显示更高的电压值是可能的，但有损坏内部线路的危险。测量时要格外注意避免触电。4）测量电阻如图4一21所示，将黑色表笔插入LOW插孔，红色表笔插人HIGH插孔，功能开关置于“200n-0)，1000Vm，7000V~”位置，量程开关置于•川2002挡。将表笔接在被测电阻或线路两端进行测量，通过工CD显示器读数。
使用注意：在测量线路上的阻抗时，应确定电路电源断开，电路上的电容器完全放电。显示器仅显示“1”时，表明超量程。当输人开路时，LCD也将显示“1”超量程状态。5）线路通断测试如图4-21所示，将黑色表笔插入LOW插孔，红色表笔插入HIGH插孔，功能开关置于“200Ω，1000Vm，7000V”位置，量程开关置于嗡鸣挡。将表笔连接在线路两端进行测量，如果被测线路的电阻小于50Ω，蜂鸣器将连续发声。使用注意：如果表笔开路，则显示器显示“1”6）更换电池
如果电池符号出现，表明应该更换电池。旋开底壳电池盖的紧固螺钉并将电池盖移开，更换新电池，将电池盖按原样装回使用注意：在打开电池盖之前，确定功能开关旋至0FF位置，并将表笔或测试夹从测量电路移开，以避免电击危险。7）更换表笔和测试夹
如果表笔或测试夹绝缘层损坏，如导线的金属丝裸露，则必须更换表笔或测试夹。注意更换表笔或测试夹时，必须更换同样的或相同等级的表笔、测试夹。表笔或测试夹的等级：1000V，5A。
8）开关错位报警。
使用时，如欲测量交流电压、直流电压、电阻和进行线路通断测试，必须将功能开关旋至“200Ω嗡鸣，1000V，7000V~”位置；量程开关旋至“2000，1000V，700V~”位置。如欲测量绝缘电阻，必须将功能开关旋至“,LOCK2min.，位置，量程开关旋至“200M0/250V,200MN/500V，2000MO/1000V”位置，否则仪表内藏报警系统会发出“哔哔”的报警声（约每2s一声），显示的读数为随机数字。
9）声光报警。
在绝缘电阻测量中，当测试按钮按下时，仪表内藏报警系统会发出“哔哔”声（约每秒两声），同时LCD显示器右边的红色高电压输出指示灯闪亮。
10）读数保持。
在测量的过程中，如需要读数保持，可将读数保持开关拨到HOLD位置，显示器的显示值将被锁定。把读数保持开关拨离HOLD位置，可解除读数保持状态。
11）手动及定时测量功能。
在绝缘电阻测量中，功能开关旋至“MAUN.”位置时，仪表为手动测量，需按住绿色的测试按钮进行测量，若需长时间测量，可将测试按钮按住并逆时针旋转至锁定位置；功能开关旋至“LOCK1min.”“LOCK2min”“LOCK4min.”位置时，按动绿色的测试按钮后，将分别定时测量1min、2min、4mina、若想退出定时测量状态，可将功能开关旋至“MAUN'位置。温
（2）使用注意事项
1）不要超过各量程的保护范围指示值进行测量，在仪表连接测量电路的时候，不要接触表笔顶端，若测量端与大地之间的电压超过1000V时，不要测量电压。哲量
2）在测量时，若被测电压高于DC60V或AC30V（有效值），应注意保持手指始终在表笔挡手之后。在测量绝缘电阻和进行电阻及线路通断测试时，电路不可带电。
3）测试前请先确定所有线路皆无电，在旋转量程开关改变测量量程之前，应将表笔从被测电路移开。如果注意到仪表有任何异常或故障，应立即停止使用。除非仪表底壳及电池盖在原位完全扣紧，否则不应使用仪表。
4）不要在阳光直射、高温、潮湿的环境下储存或使用仪表。
5）不要打开底壳调整或修理仪表，如需修理必须由完全了解仪表及电击危险的技师执行，在打开电池盖之前，应将表笔或测试夹从被测线路移开。
6）仪表不使用时应将电源关掉，如果仪表长时间不使用，应将电池取出以防损坏仪表。使用湿布和温和洗涤剂清洁仪表，不要使用研磨
