隧道滑块曲面分型复杂模具图纸下载中磊教育图纸编号：W-58
本套模具结构图纸是一个曲面的模具设计案例，其后模带有隧道侧抽芯滑块，设计难度7分；

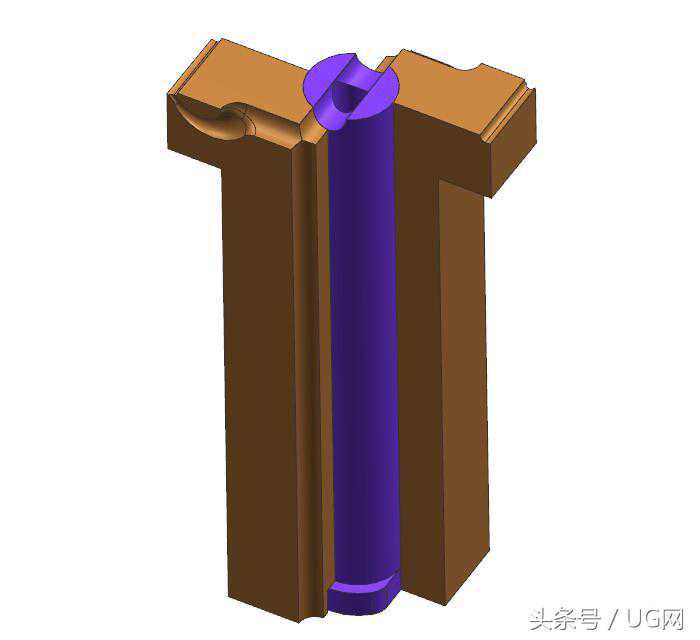

此套模具的浇注系统采用的是牛角镶件，其流道处设计的有止转镶件，当需要生产一个，只需要调整下镶件，就可以堵住其中的任一个；
滑块结构特写；采用的是滑轨式抽芯机构；
模具燕尾槽设计细节；
模具图纸除了有滑块，也有斜顶机构；本模具图纸的设计细节，在图档中都有体现，详情请下工图纸学习；
正文
隧道抽芯曲面分型复杂模具图纸下载
