电磁型继电器的构成
1、构成
电磁型继电器依据构成原理，可分为：螺管线圈式、吸引衔铁式、转动舌片式，如图：
图一
（a）（b）（c）
（a）为螺管线圈式
1—线圈2—衔铁3—电磁铁4—静触点5—动触点6—反作用弹簧
（b）为吸引衔铁式
1—线圈2—衔铁3—电磁铁4—止挡5—触点6—反作用弹簧
（c）为转动舌片式
1—线圈2—舌片3—电磁铁4—止挡5—触点6—反作用弹簧
2、基本工作原理
当继电器线圈中通入电流Ij时，产生磁通φ。Φ经铁心、衔铁和气隙形成回路，衔铁被磁化，产生电磁力Fdc。当Fdc克服弹簧反作用力，衔铁被吸起，触点接通，称为继电器动作。
动作电流：使继电器从释放状态改变至动作后状态的最小电流。
返回电流：使继电器从动作后状态改变至释放状态最大电流。
回系数：返回电流与动作电流的比值，称为返回系数。
电磁型电流继电器
1、构成

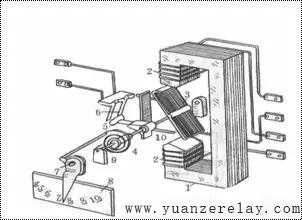

以DL—10型为例，如图：
图二
1—电磁铁；2—线圈；3—Z形舌片；4—弹簧；5—动触点；6—静触点；
7—整定值调整把手；8—整定值刻度盘
2、动作原理
当继电器线圈中通入电流Ij时，产生磁通φ,Φ经铁心、衔铁和气隙形成回路，衔铁被磁化，产生电磁力Fdc,当Fdc克服弹簧反作用力，衔铁被吸起，触点接通，继电器动作。
3、作用
在继电保护中反应并判断被保护对象上电流的变化。
4、图形与文字符号
KA
5、型号
如：DL——10的含义：
10—设计序号
L—反应的物理量类型（L:电流；Y:电压；S:时间；X:信号；Z:中间）
D—工作原理（D:电磁型；G:感应型；B:半导体型；W:微机型；L:整流型）
6、动作电流的调整方法：
1）粗调：改变绕组匝数，即连接方式。线圈选用串联方式时，整定值为整定把手指示值×1，线圈选用并联方式时，整定值为整定把手指示值×2。
2）细调：改变弹簧的反作用力，精细调节动作电流数值。
3）改变舌片的初始位置，由于涉及到改变继电器的结构，一般不采用该方式。
由于继电器在转动过程中，磁阻在减小，电磁力矩在增大，存在剩余力矩。同时由于摩擦力矩的存在，使得继电器的返回系数，必定小于1。
返回系数Kre=返回电流Ire/动作电流Iop
