雷击浪涌抗扰度试验的国家标准为GB/(等同于国际标准IEC61000-4-5)
浪涌的产生与危害雷击是普通的物理现象，据统计，全世界有4万多个雷暴中心，每天有八百万次雷击，这意味着每秒钟约有100次雷击的发生，因此，电气和电子设备的抗击浪涌试验对于评定设备的电源线、输入\输出线、通信线在遭受高能量脉冲干扰时可建立共同的依据。
标准主要模拟间接雷击（设备通常都无法经受直接雷击）和电力系统开关瞬变，如：
雷电击中外部线路，大量电流流入外部线路产生的干扰；
间接雷击在外部线路上感应出的电压和电流；
雷电击中线路邻近物体产生强大的电磁场干扰；
主要的电力系统切换骚扰（如电容器组的切换）；
与开关器件相关联的谐振现象；
通常，雷电会对暴露在外的电源线上感应出较高的电压，这种电压不仅会直接传到设备，其产生的浪涌电流在电源线路传导时，电磁感应的浪涌会耦合到周围的信号线。类似此类浪涌对电子产品会造成极大损害，因此要求产品具备一定的浪涌抗干扰能力。
雷击浪涌的测试标准该标准不对绝缘耐高压的能力进行试验，因此不考虑直接雷击的情况。适用于电子设备在常规的工作状态下，对感应雷击，传导雷击产生的浪涌电压的测试。

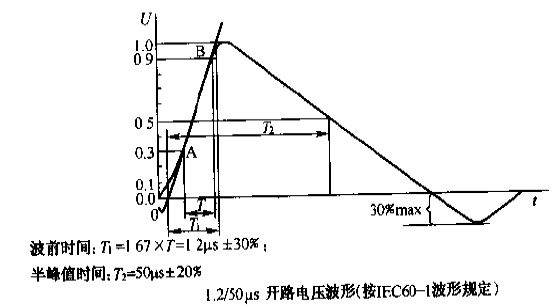

标准描述了两种不同的组合波发生器，一种是雷击在电源线上感应产生的波形，另一种是在通信线路上感应产生的波形。虽然两种线路都是架空线，但线路阻抗明显不同，电源线的阻抗低，通信线的阻抗高。因此感应出来的雷击浪涌波形也明显不同，电源线上的浪涌波形要窄一些，前沿要陡一些，通信线上的浪涌波形要宽一些，前沿缓一些。其中，对浪涌信号发生器的直接输出电压/电流波形做了详细的说明，对应连接到对称通信线的端口，应该使用10/700μs组合波发生器。对于其他情况，特别是连接到电源线和短距离信号线的端口，应该使用1.2/50μs组合波发生器。【对于开关电源，只需考虑电源线引入的雷击浪涌干扰】

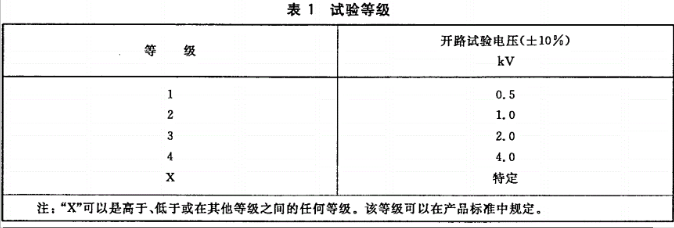

浪涌抗扰度标准试验等级
雷击浪涌的测试环境及测试方法用于电源线路上试验的浪涌发生器又被称为“综合波发生器”，这是指在一个发生器里可提供两种波形，发生器输出开路的时候提供电压波，发生器输出短路的时候提供电流波，由于将这两个波形综合在一个发生器里发生，所以被称为综合波发生器。下图是综合波发生器的线路简图，Cc是储能电容，其实际容量在10uF左右。电压波的宽度主要由波形形成电阻RS1决定，阻抗匹配电阻Rm则决定了发生器的开路电压峰值与短路电流峰值的比例，在这里被称为输出阻抗，标准规定为2Ω（因此开路电压的峰值为4KV时，则短路电流的峰值为2KA），电流波的上升与持续时间主要由波形形成电感来决定。
组合波发生器的电路原理图
浪涌发生器型号
品牌
LSG-5060AG+CDN-5320G
上海易湃科电磁技术有限公司
CWS60/600/800/1000
苏州泰思特电子科技有限公司
SUR-1005A
浙江诺益科技有限公司
SKS-0506IA
上海三基电子工业有限公司
耦合网络的作用是将组合波发生器(雷击浪涌发生器)的浪涌信号传送到EUT上，限制从电源线流入组合波发生器的电流对发生器本体造成破坏，减小对浪涌波形的影响。去耦网络的作用是为浪涌波提供足够的去耦阻抗，避免浪涌窜入电网对由同一电源供电的非受试设备产生不利影响。此外,连接到同一电源的其他设备可能含有防雷器件，在不使用去耦网络的情况下，非受试设备上防雷器件会阻止EUT上浪涌的施加及影响浪涌试验结果。

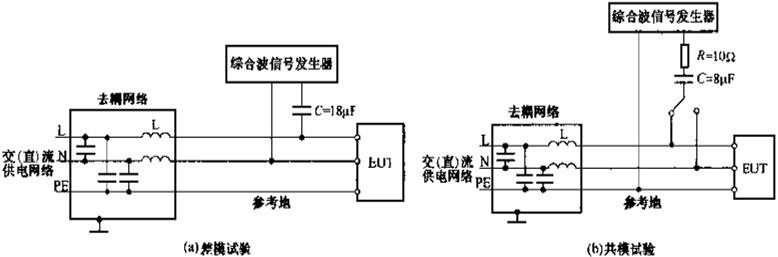

单相线路上的共模和差模试验简图
试验配置：EUT和耦合/去耦网络之间的电源线长度不应超过2m，过长的接线会造成输出波形的衰减和畸变。
试验方法：
1、根据试品的实际使用和安装条件进行布局和配置（也包括有些标准会改变体现波形发生器信号源内阻的附加电阻）。
2、根据产品要求来选定试验电压的等级及试验部位。
3、在每个选定的试验部位上，正、负极性的干扰至少要各加5次，每次浪涌的重复率峰值为1次/分钟（因为大多数系统用的保护装置在两次浪涌之间要有一个恢复期，所以设备在做雷击浪涌试验时存在一个重复率峰值的问题）。
4、对于由交流供电的设备，还要考虑浪涌波的注入是否要与电源电压同步的问题。如无特殊规定，通常要求在电源电压波形的过零点和正、负峰点的位置上叠加浪涌信号。
5、考虑到被试设备电压一电流转换特性的非线性，试验电压应该逐步增加到产品标准的规定值，电源的选择应该是自动变频电源，以避免试验中可能出现的假象（在高试验电压时，因为被试设备中可能有某个薄弱器件击穿，旁路了试验电压，致使试验得以通过。然而在低试验电压时，由于薄弱器件未被击穿，因此试验电压以全电压加在试验设备上，反而使试验无法通过）。
6、浪涌要加在线~线或线~地之间。如果要进行的是线~地试验，且无特殊规定，则试验电压要依次加在每一根线与地之间。但要注意，有时出现标准要求将干扰同时叠加在2根或多根线对地的情况，这时脉冲的持续时间允许减小一些。
雷击浪涌防护器件主要有：气体放电管，压敏电阻，TVS，防雷模块（SPD）

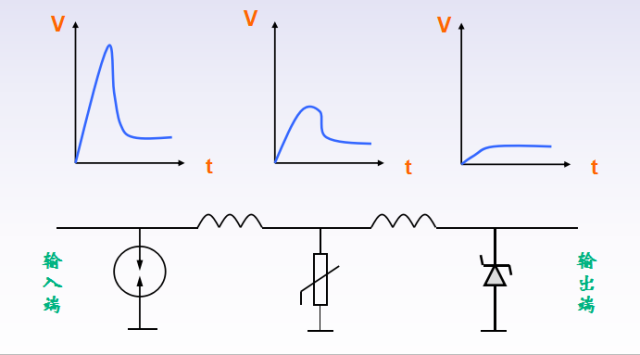

三级防护电路

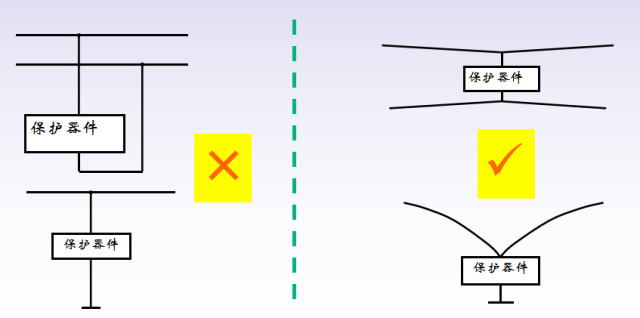

防雷保护器件布局布线注意如下：经过而非外挂。
