大家好，我是薛哥。停车场管理系统相对来说比较简单，施工的话基本上千篇一律，只要你从头参与一次停车场管理系统的施工，那么以后各种场景，你都会了，停车场管理系统如何施工呢？今天分享一套海康家的停车场管理系统施工方案。
此套完整的word方案，VIP会员下载！
第一章施工规范及工艺
1.1管的分类
线管有PVC材料的和镀锌铁管两种。
管的大小可根据穿线的多少来选择各种型号。如Φ20/Φ25/Φ32等。
一般情况下我们建议采用Φ20镀锌铁管。
1.2布管（布槽）的技术要求
1、线管（线槽）布线有明线和暗线两种，明线管要求横平竖直、整齐美观。暗线管要求管路短、畅通、弯头少；
2、遵循路线最短、不破坏原有强电、不破坏防水原则；
3、所有线管必须布设成直线；
4、线管定位间距：使用管夹定位，铁管必须小于1.5米，PVC管小于1.2米；
5、线管每隔10米，需做60cm*60cm的手井；
6、电源线用PVC管时，与信号线的管间距不小于15CM，用铁管时，与信号线间距可缩小至10CM；
7、没有安全岛情况下，线管埋在地下时，水泥路面距离地面不得小于20CM，花圃路面距离地面不得小于50CM；
8、安全岛情况下，线管埋设在安全岛上，需要在岛上开5-8CM深的线槽；
9、线管需埋在泥沙路里时，需要使用镀锌钢管；
10、管的弯管半径应大于10CM；
11、为保障穿线方便，在拐弯处最好不要用弯头，而采用弯管器来弯管；
12、封槽后的地面不得高于所在平面，应与原平面相平。
1.3布线的技术要求
1、所有的线都需穿线管，切记不可布设裸线；
2、通讯线、网线等中间不能有接头；
3、所有线必须布到位，并预留有足够的长度（1.5）；
4、所有走线必须明确标识，用中文标记，并保证导通；
5、当线路附近有强电磁场干扰时，线管必须使用金属管并埋入地下。当必须架空敷设时，应采取防干扰措施。
6、通讯线和电力线平行或交叉敷设时，其间距不得小于0.3m。
第二章具体施工实施方法
2.1安全岛、设备基础施工
2.1.1制作方法
2.1.1.1路面准备情况
浇筑安全岛或者设备基础时，首先需要确认路面情况，具体的路面情况如图5-1到5-5情况：
图5-1-沥青浇筑路面
图5-2-水泥毛坯路面
图5-3-水泥成型路面

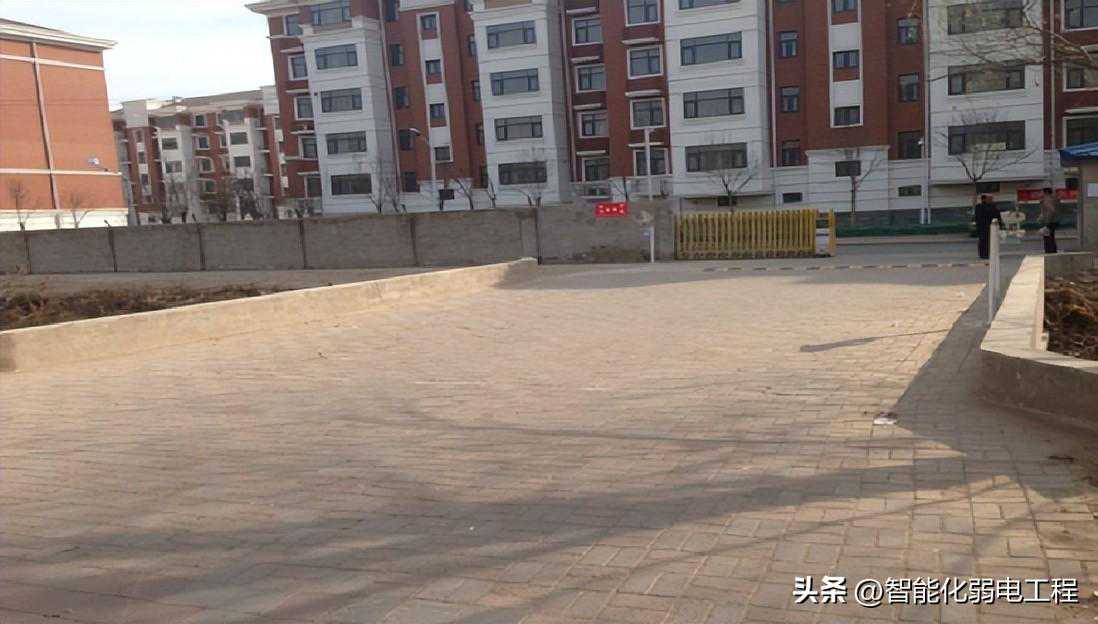

图5-4-砖砌路面

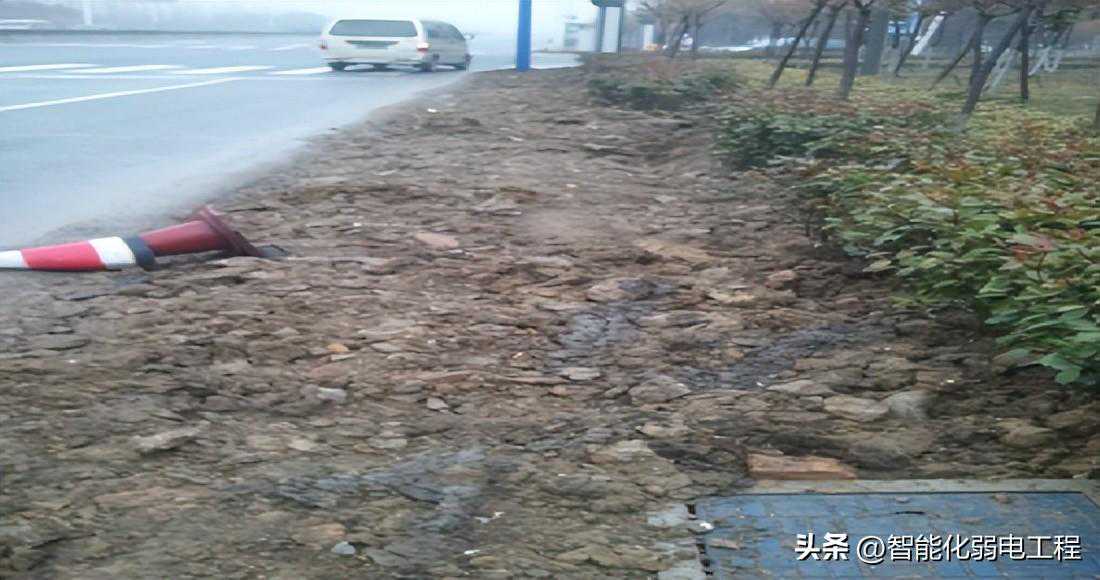

图5-5-绿化带路面

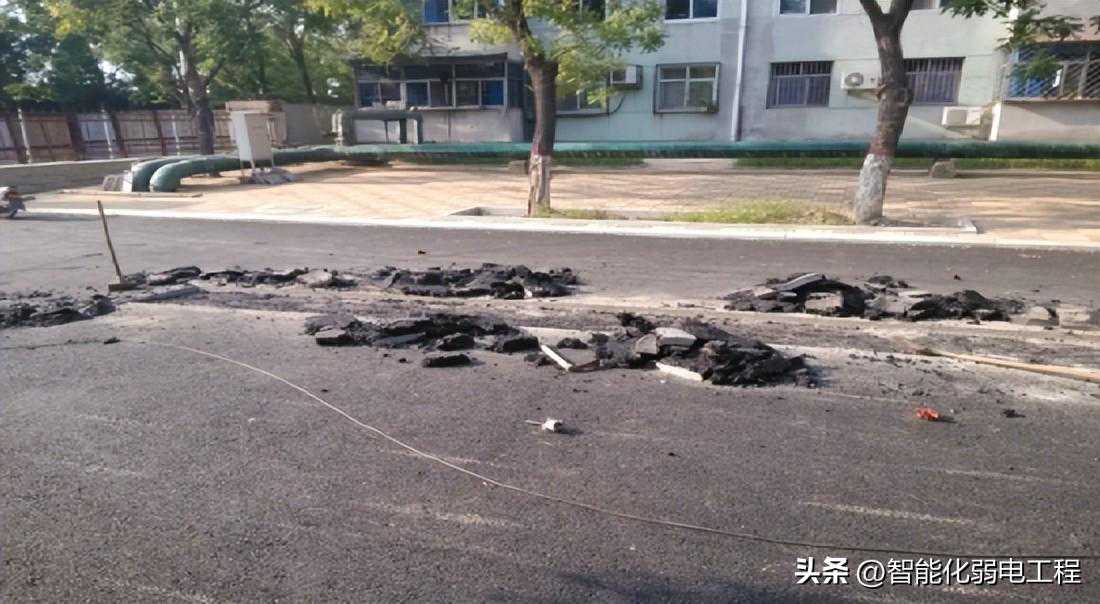

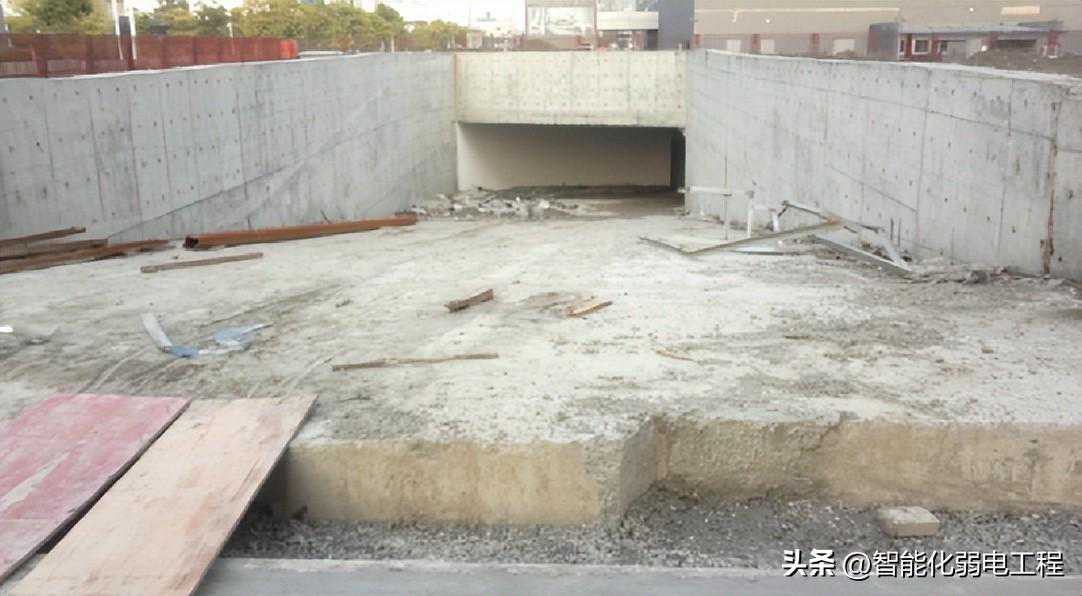

1、如果是沥青路面，先需将沥青地面挖开，露出底下坚固的路基，如图5-6：
图5-6沥青路面挖开情况
2、如果是水泥地面或者水泥毛坯地面，则只需根据设计的安全岛大小打下数量不等的膨胀螺栓，再准备支模；
3、如果是绿化带路面，则许挖开绿化带，挖下去至少500mm深度，再浇筑设备基础或者安全岛；
4、如果是砖砌地面则需要先掀开砖块，再按照绿化带的浇筑方法进行施工。
2.1.1.2支模情况

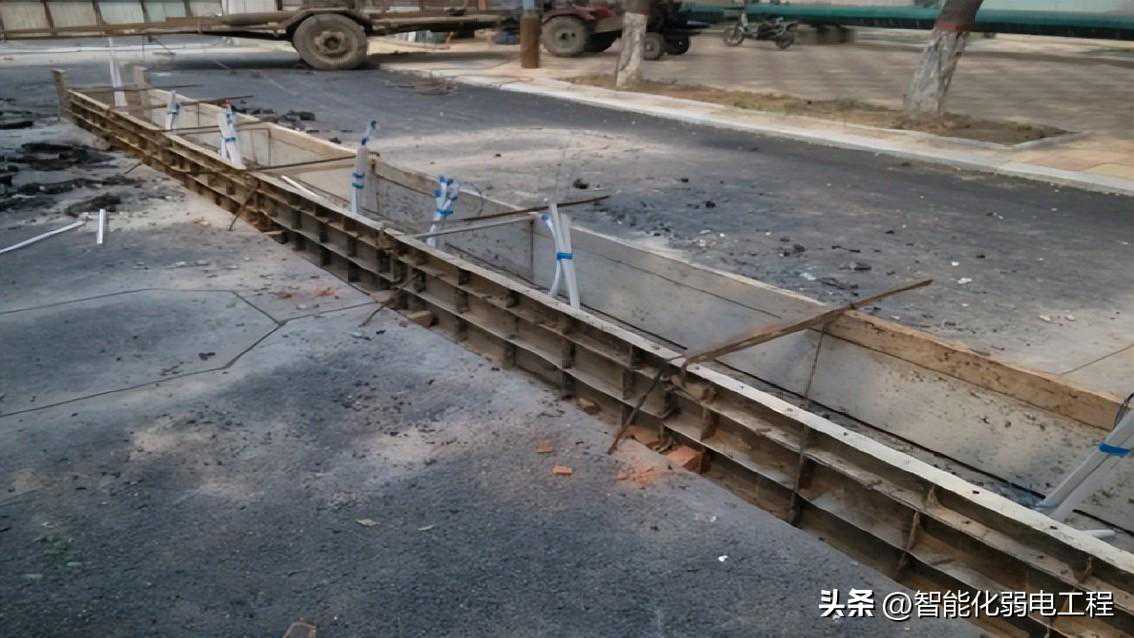

1、根据设计的安全岛或者设备基础制模，制作外围模具，搭好模具框架，外围模具现场实施照片如下图5-7
图5-7外模模具外形

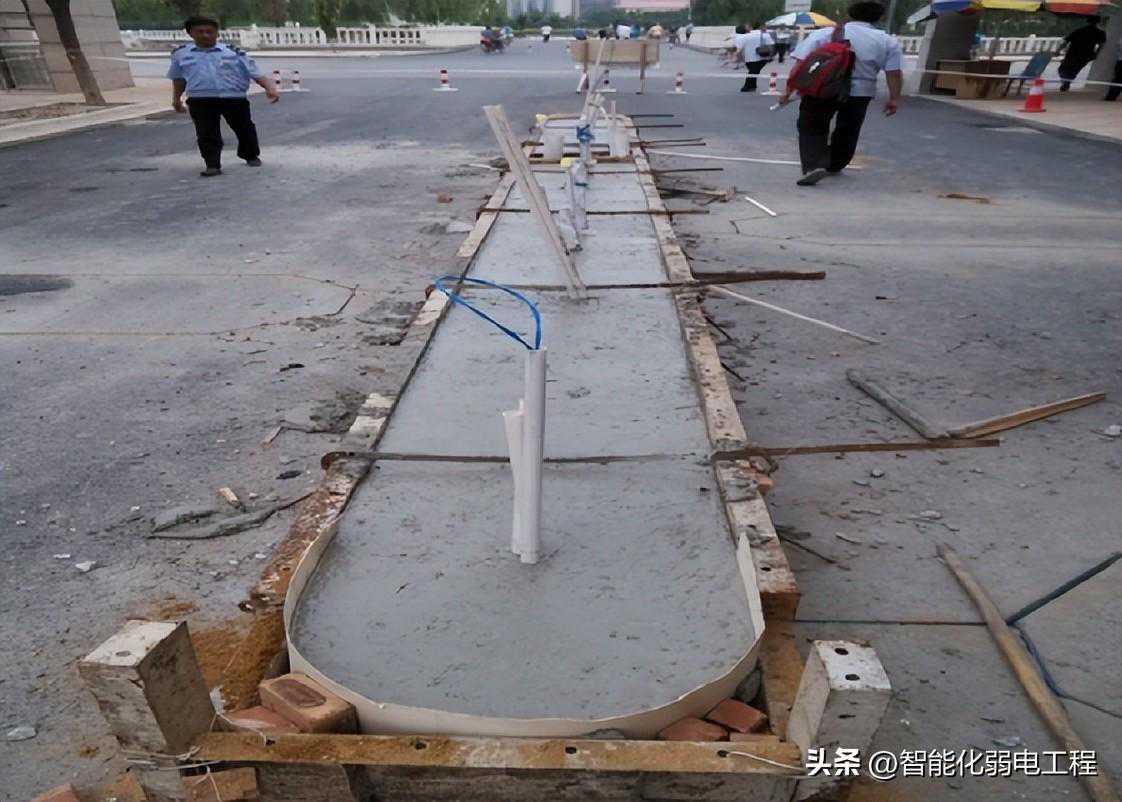

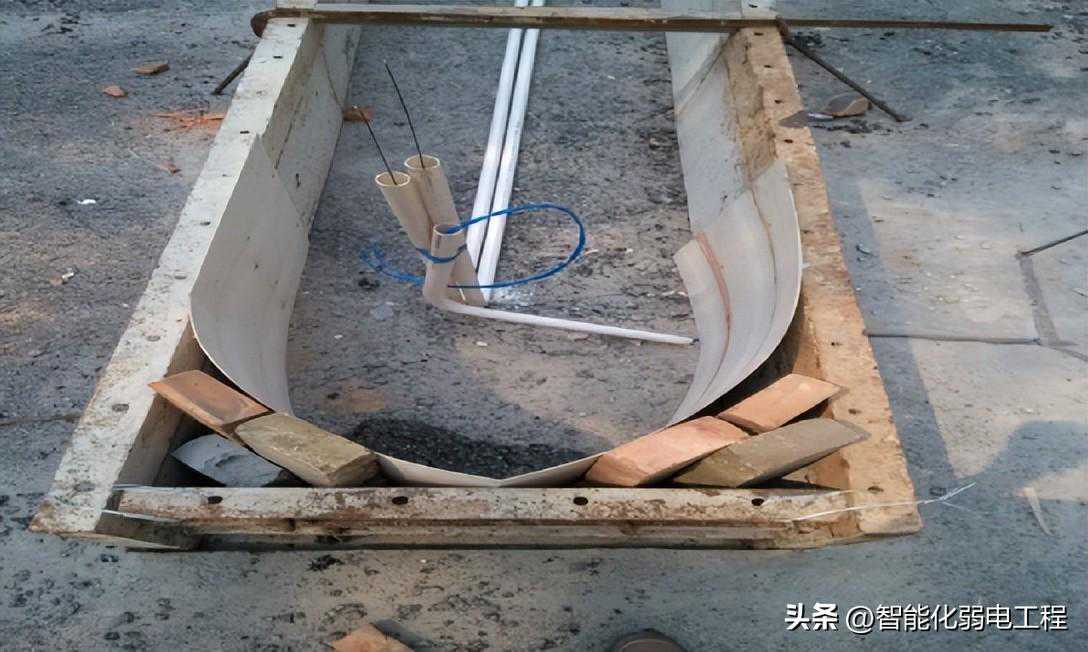

2、制作内模模具，主要是岛头形状。将按设计尺寸要求弯好的镀锌钢管或PVC管扎堆捆好，放置在模具中，管道出口位置符合方案设计位置要求，现场施工情况如图5-8-
图5-8内模模具模型示例
2.1.1.3设备岛浇铸
支模完成后，用不低于C25号混泥土浇铸（混泥土坍落度需适中，不能流动太大），浇铸过程如下图：
1、先从两侧内模位置浇筑，使得内模固定成型；
2、遵循一个方向原则，从下到上浇筑层次分明，从前到后浇筑层次分明；
3、遵循一次浇筑完成原则，浇筑时间不能太长，亦不能间断。防止混泥土结层，导致整个设备岛结构不能形成一个统一的整体；
4、遵循浇筑过程中及时清理原则，由于有些混泥土是直接现场制作，很有可能其中掺有一些杂质，需要及时清理，另外由于浇筑时，会集中于一点灌注，需及时将其拨弄平整；

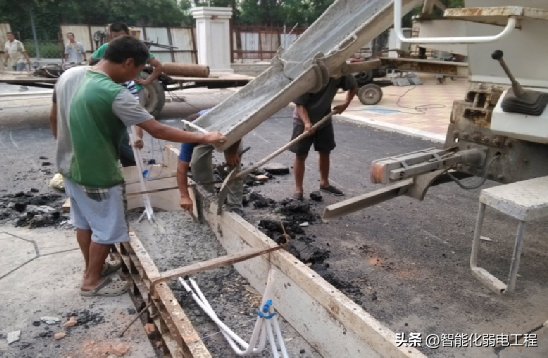

5、遵循边浇筑，边震动原则，浇筑一定量后需要用振动棒震动混凝土，保证混凝土均匀，凝固后无蜂窝状空隙；浇注过程照片如图5-9
图5-9浇铸过程照片

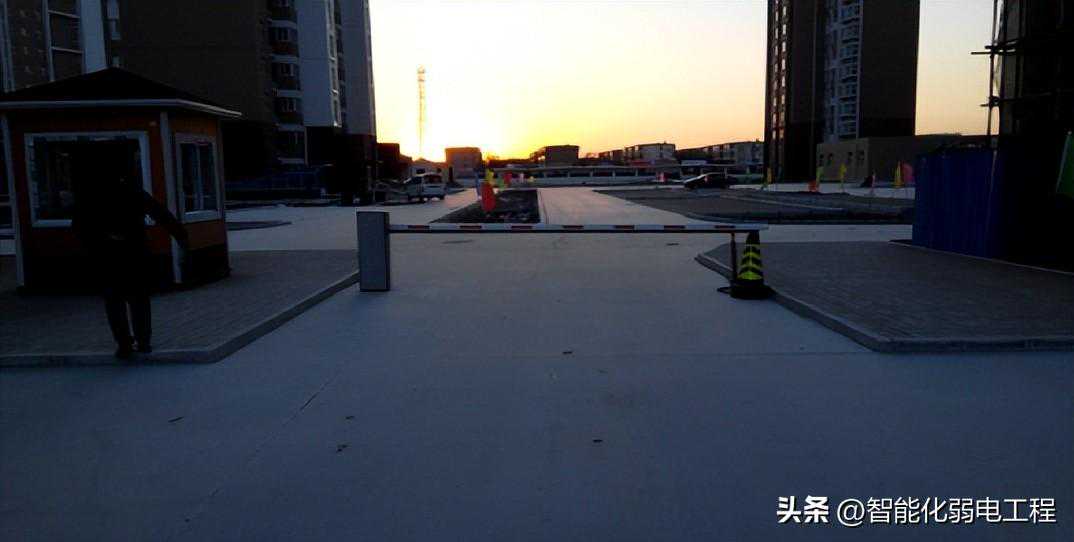

6、浇铸完成后，要保证岛面水平平整，现场浇注好照片如图5-10
图5-10刚刚浇注好岛面照片
7、保养周期：浇铸完成后，如果是高温晴天则静置7天即可；如果遇风雨天，或者风雪天需将岛面用雨布盖住静置10天；

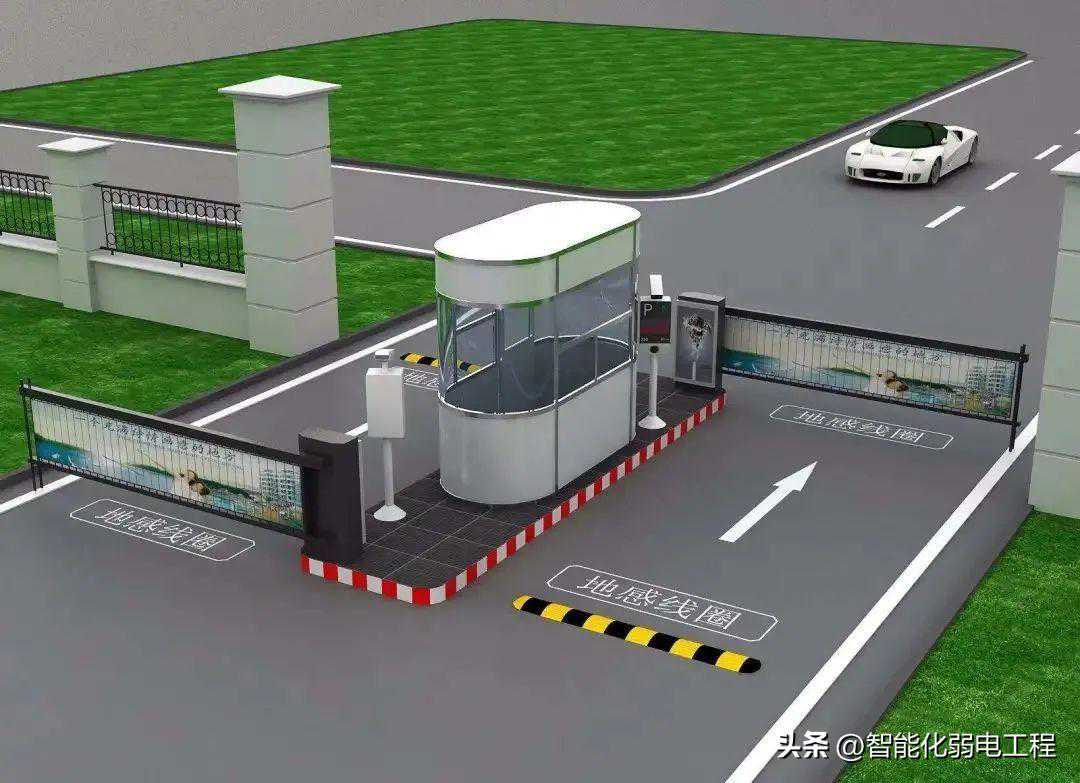

2.2地感线圈
2.2.1制作方法
地感线圈是现场绕制的，它制作的质量好坏直接影响感应，更严重的会出现砸车现象。因此现场绕制一定要严谨、仔细，切不可马虎。
2.2.2地感线圈的尺寸
地感线圈的尺寸随路面宽度的不同而有所不同，具体要求如下：
1.线圈两边距离路面或者设备到边缘为0.6-0.8米；
2.线圈宽度为路宽减掉1.2-1.6米，一般线圈宽度2-2.5米；
3.线圈宽度为0.6-1米；
4.相邻两线圈之前的水平距离为1.3米;
5.防砸线圈采用3-7模式架设,3/10的线圈在栏杆内（车头方向），7/10的线圈在栏杆外。
2.2.3制作方法及步骤
1、根据路面情况及产品方案在路面上画好地感线圈尺寸的线条，用路面切割机按线条切割线圈槽；

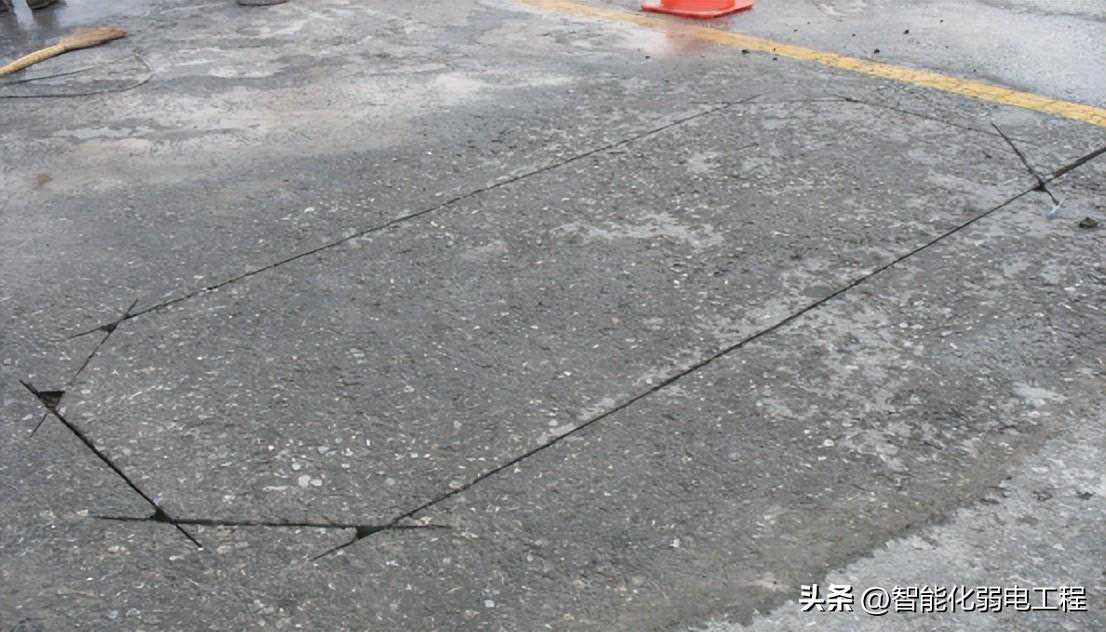

2、转角处切割15厘米×15厘米的倒角，防止坚硬的混凝土直角割伤线圈；如下图5-11
图5-11

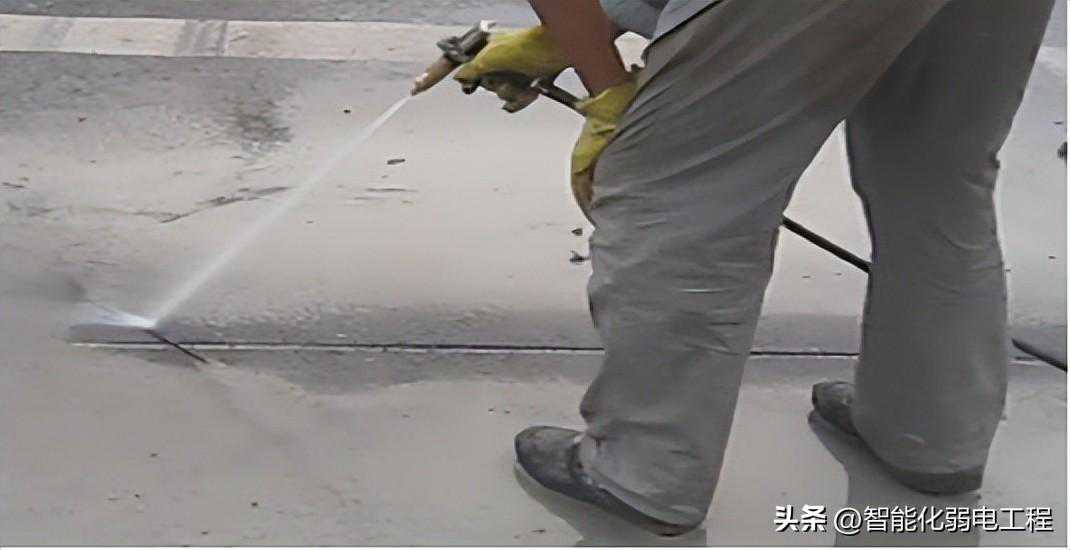

3、开槽后要对槽内进行清理，使槽内无硬渣，槽底平整，必须用水枪吹槽，将槽中泥浆冲洗干净（如图5-12），然后用空压机吹槽，将槽内的水吹干；
图5-12
4、用耐高温导线FVN49/0.26绕切割槽顺时针方向绕5-6圈，放入槽中的线圈线应按自然状态松弛放线，不能有应力，而且要一匝一匝地压紧至槽底；如图5-13所示；
图5-13

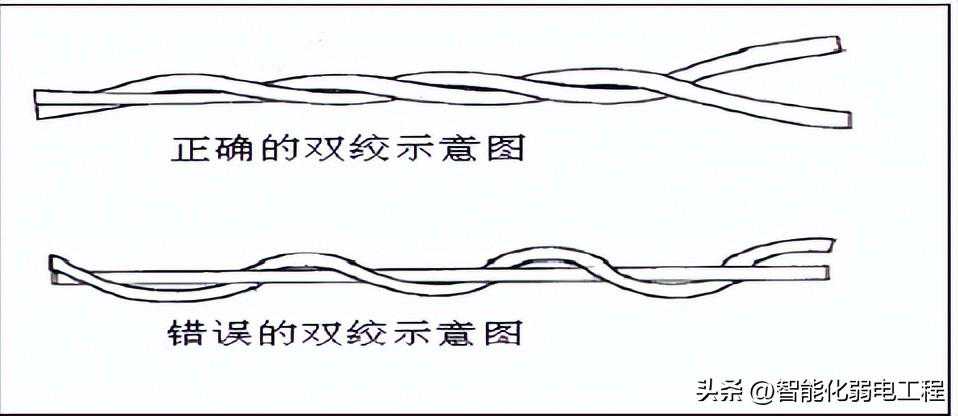

5、线圈的引线按顺时针方向双绞（每米大于20周）如图5-14，放入引线槽中，在安全岛或路边的手井出线时留1.5米长的线头；
图5-13
6、浇灌沥青或环氧树脂前，用万用表测量制作好的线圈电感量，电感量要求在120uh-300uh之间；
7、浇灌覆盖线槽，可以采用环氧树脂加固化剂方案、用硬质沥青浇灌方案。
a）、硬质沥青浇灌方案，首先将硬质沥青烧开，然后沿槽浇灌烧开的沥青，沥青冷却后，沿路面并将多余的沥青铲除，以保证路面干净；
b）、环氧树脂浇灌方案，首先按照环氧树脂和固化剂的比例混合拌匀环氧树脂，搅拌均匀后在线圈线槽的一角浇灌环氧树脂（线槽出口需要堵牢），环氧树脂沿线槽流动，直至整个线槽环氧树脂漫延到和路面齐平即可，在环氧树脂没有固化前，做好保护工作，防止车辆驶过或抛洒物落到线槽内，环氧树脂完全固化后施工完毕；
8、线圈施工完毕后，需要静止1天，以确保沥青等材料干燥凝固。
2.2.4技术要求
1、绕线在槽内必须拉紧拉直，但不要绷得太紧并紧贴槽底，不要产生交错层，引出线必须顺时针双绞，且双绞数不得小于20绞/米，一般尽可能多；
2、所有环线（线圈线＋引线）中间不能有接头，一根线走到底；
3、浇灌的沥青必须充分熔化，以利于填充槽内每一个空隙而紧固线圈，不会因为路面上有车时会造成线圈松动而影响感应；
4、用沥青浇灌方案的线圈线必需耐高温，避免沥青烫破皮；
5、周围0.5米范围内不能有大量的金属，如井盖、雨水沟盖板等；周围1米范围内不能有超过220V的供电线路；
6、作多个线圈时，线圈与线圈之间的距离为1.3米；
7、埋设线槽深度和要均匀一致，应尽量避免忽深忽浅的情况；
8、埋设好后，应用沥青、环氧树脂等材料将槽口密封固化，防止雨天进水影响检测；
9、地感线圈的引线槽要切割至安全岛的范围内，避免引线裸露在路面。
2.3设备安装
2.3.1立杆安装
立柱安装一般有直接膨胀螺栓固定和预制基础件固定两种方式.我们建议采用膨胀螺栓固定方式，安装方便，根据实际情况直接安装即可。具体安装步骤如下：
1、根据设计图纸和产品方案，确定立杆安装的距离和位置，在立杆安装基础（安全岛）上标注好立杆底盘的安装孔位；
2、根据配套立杆安装孔的尺寸，选择合适的冲击钻头，一般12的膨胀螺栓用16钻头；
3、在标注好的位置打孔；
4、将膨胀螺丝打入孔内并拧紧使之不晃动，而后将螺母和垫片取下；
5、放上立杆，对齐安装螺丝；

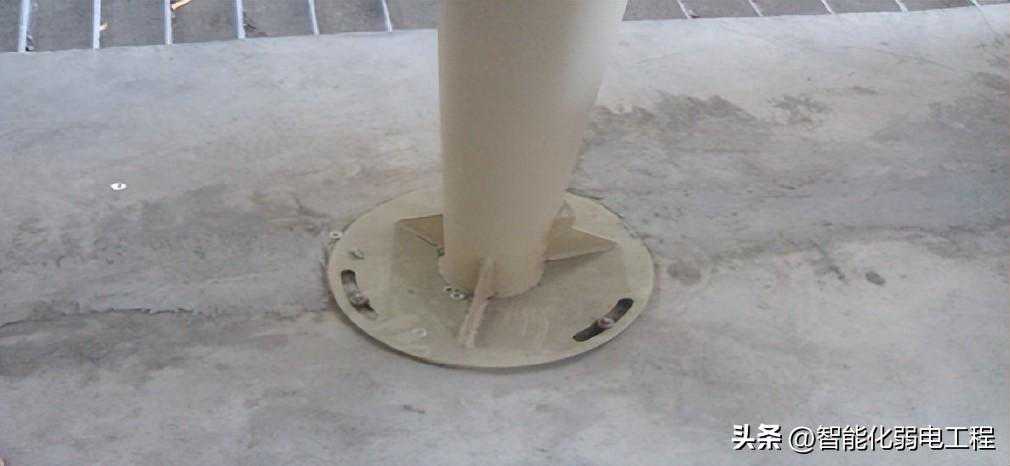

6、放上垫片紧固螺帽即可。如图5-14所示
图5-14
2.3.2安装抓拍单元
a、遮阳罩安装说明及示意图
从抓拍单元配件包中找出螺钉、垫柱、四氟垫、垫圈等；
将垫柱固定在护罩上盖上；
将遮阳罩孔对准垫柱中心孔，用螺钉将遮阳罩固定牢固，安装示意图如图5-15所示，安装好后效果图如下图所示。
图5-15
b、万向节安装说明
首先将防护罩与万向节连接好，如图5-16所示，防护罩底部有2个螺孔：
图5-16
图5-17
按设备布局图要求安装补光灯。使用万向节或抱箍固定补光灯，用不锈钢螺母固定，在固定之前先上下左右调整灯的角度。
补光灯的安装位置根据产品方案或设计方案是与抓拍单元安装于同一立杆或是分杆安装，同杆安装补光灯安装于立杆的底部，分杆安装于配套的立杆上。基本方式如图5-18所示：
图5-18
2.3.4安装抓拍一体机
吊装:

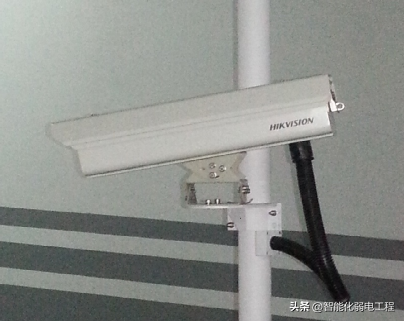

1.用户根据机器自带的螺丝直径大小制作安装吊杆与法兰盘，吊装的机器如下图所示：
图5-19吊装机器
2.拧紧机器自带的四颗螺钉，完成安装。
立装：

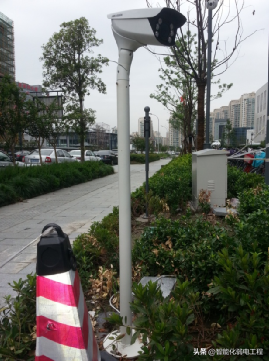

1.用户可以选配立装杆子（海康威视），立装的机器如下图所示：
图5-20立装机器
2.将机器插入立装杆子，并锁紧内六角螺钉，完成安装。
图5-21

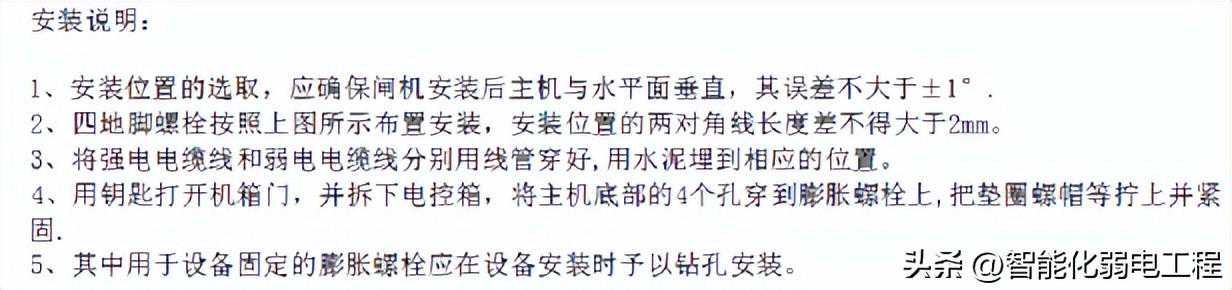

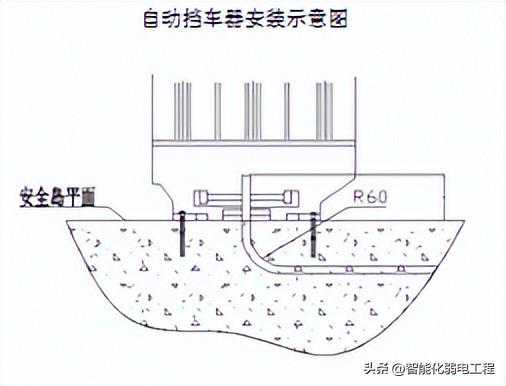

2.3.5自动挡车器和控制机安装要求
1、出入口控制机、自动挡车器的机身应垂直于水平面，其最大倾斜度不大于1°，安装处，建议加砌水泥台或水泥基础,基础尺寸为400mm*400mm*400mm；
2、自动挡车器杆应垂直于行车方向，其垂直度误差不得超过1°；
3、出入口控制机或自动挡车器，不应安装在低洼地带，以防积水对设备造成的不良影响或导致设备不能正常工作；
4、所有设备的固定应牢靠，不得出现松动或摇摆现象；
5、出入口控制机与控制室管理计算机间的布线距离应小于70米，当大于该距离时则应采用光纤传输模式；

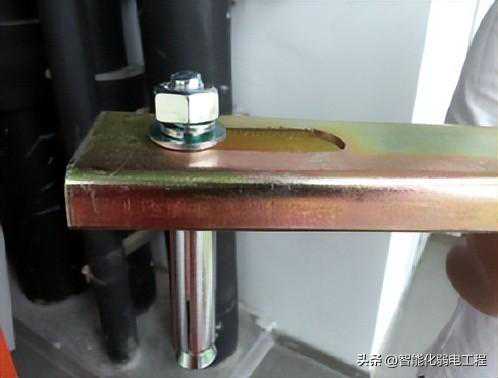

6、固定时，需要使用20号的砖头进行开孔，并使用16号的螺栓进行固定
7、具体如图5-23
图5-23
2.4出入口施工注意事项
1、所有外部设备连接的线头不能太长，以免外露造成短路现象；
2、220V强电与信号线要分开铺设，更不能穿在同一管内，距离大于50CM；
3、布线时一定要对线缆做好标记，方便以后的安装、调试和维护；
4、所有走线都必须套管，PVC管和镀锌管都可以，避免老鼠咬断线路引起故障；
5、布线时应尽量避免导线有接头；
6、要严格按照布线要求规范施工；
7、穿线前应先清刷管孔，穿放电缆时宜抹黄油或滑石粉，进入管口的电缆应保持平直，并应采取防潮、防腐等处理措施；
8、出入口控制机、出入口自动挡车器、出入口摄像机的尺寸及摆放位置相同，地感线圈尺寸相同。
