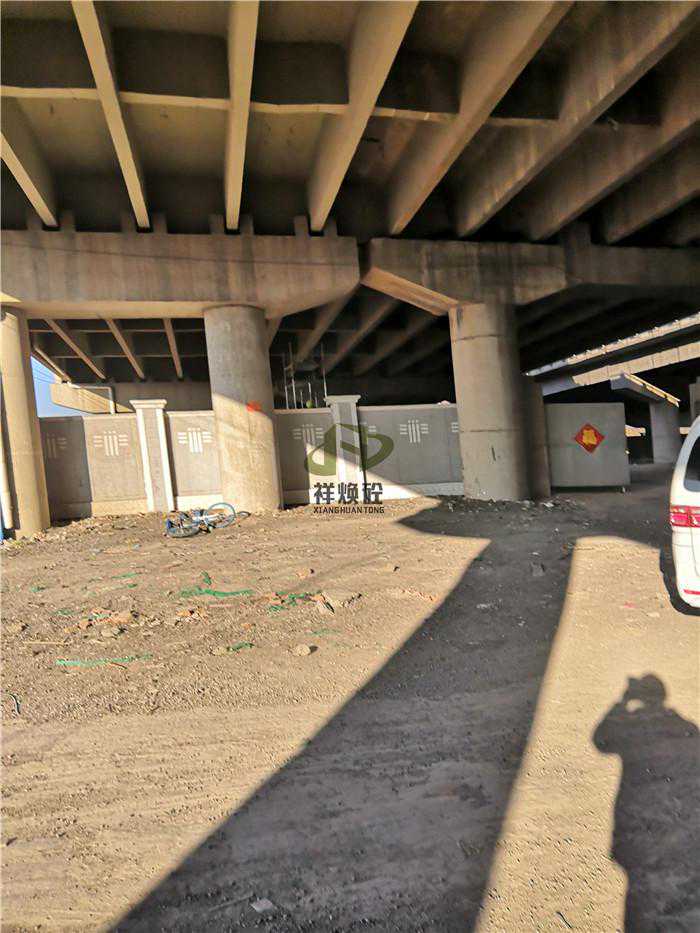

钢筋混凝土防碳化涂料涂层施工，一-般有净浆涂粘层施工、涂抹层施工和修补层等施工。
钢筋混凝土防碳化涂料净浆涂粘层施工
①按钢筋混凝土防碳化净浆涂粘层配合比拌和配合比料,缓慢地把防碳化涂料的聚合物乳液与水泥相混合,要拌和均匀。若要增加水至钢筋混凝士防碳化涂料浓缩液配比料中，必须用预混的防碳化涂料的聚合物乳液而不是水。

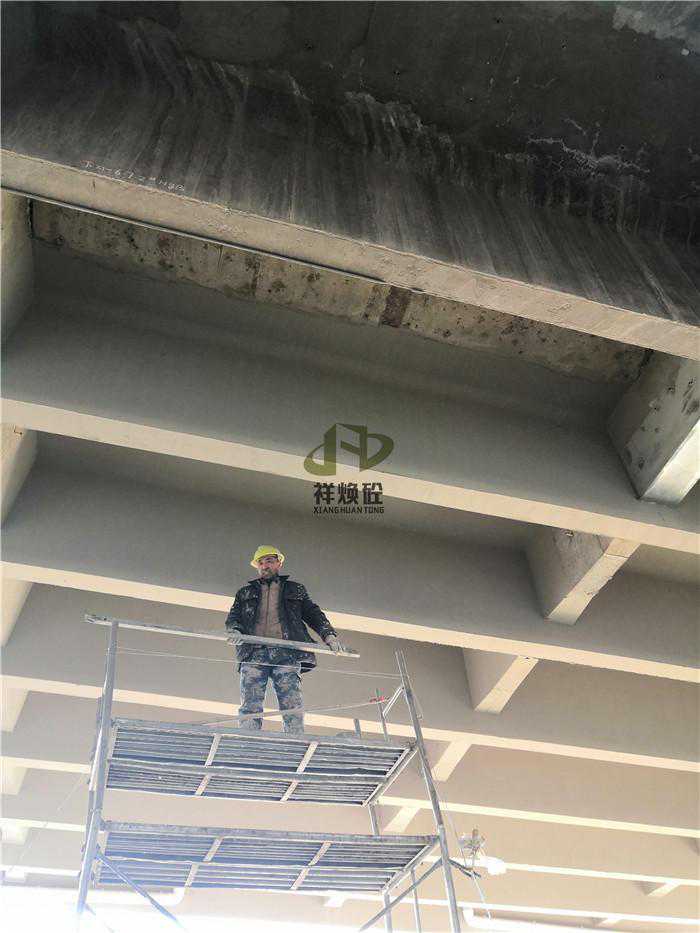

②把拌好的钢筋混凝土防碳化涂料净浆涂粘层配比料用刷子或抹子等均匀涂刷铺开。作业量大时可用涂覆机涂抹。

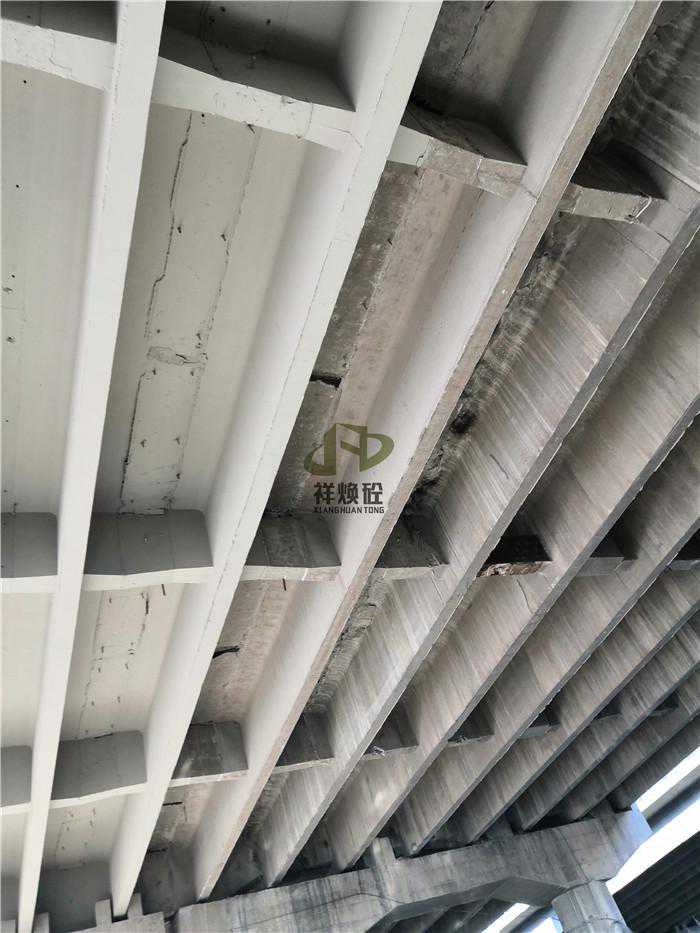

③为充分地覆盖所有的裂纹和损坏表面，常需有2~3遍的涂层，待每次涂层表干后,再使用附加涂层。
④刮擦或磨削表面任何棱角或凹凸不平处。操作工具于表面移动并重复过程中,注意不要损伤成品。混合料应在2h内用完，凝固后不得搅拌再用。
⑤净浆涂粘层配比料作最后涂刷要使表面找平、光滑。漆刷每次的涂料粘附量最好基本保持一致，只要漆刷的规格选用得当,漆刷每次粘附的涂料面积也能基本保持一致。
⑥为加强涂层柔性和增强其抗裂能力而铺设聚酯无纺布时，无纺布应埋入涂层混合料中。布长边搭接不小于50mm,短边搭接不小于70mm。在进行涂布的抹平操作时,漆刷要求处于垂直状态，并用力将刷毛大部分贴附在被涂物表面，但在修整时，漆刷应向运行的方向倾斜,用刷毛的前端轻轻的刷涂修整，以便达到满意的修整效果。
