SIMATICET200SP是西门子公司的新一代分布式输入/输出(I/O)系统,它是由接口模块+安装在右侧的信号模块/基座构成。通常ET200SP本身并不具有控制能力(它仅完成现场信号的采集及命令的执行),因此需要与控制器(CPU模块)配合才能组成一个完整的控制系统。可使用的控制器包括老一代S7-300/400系列或者新一代S7-1200/1500系列。此外,ET200SP还推出了分布式控制器产品。它们与接口模块类似,其右侧可以接ET200SP的信号模块/基座。同时又具有控制器的功能,可编程。分布式控制器体积小巧,与信号模块配合能节省宝贵的电气柜空间,非常适合一些小型自动化应用场合。今天这篇文章,我们就来认识下ET200SP的分布式控制器产品。

封面
西门子ET200SP分布式控制器包括如下几种:
CPU1510SP-1PN;
CPU1510SPF-1PN;
CPU1512SP-1PN;
CPU1512SPF-1PN;
CPU1514SP-2PN;
CPU1514SPF-2PN;
西门子ET200SP分布式控制器基于S7-1500系列CPU,名称中的“151x”代号对应的1500CPU产品;“SP”表示“ET200SP”分布式I/O系统;“1PN”表示具有1个PROFINET子网地址(可以有多个端口,内部集成交换机功能);“2PN”表示具有2个PROFINET子网地址;“F”表示“fail-safe",即集成故障安全功能。比如“CPU1512SP-1PN”与“CPU1512SPF-1PN”的区别在于后者集成了故障安全功能。
下面我们以CPU1512SP-1PN和CPU1512SPF-1PN为例进行介绍。

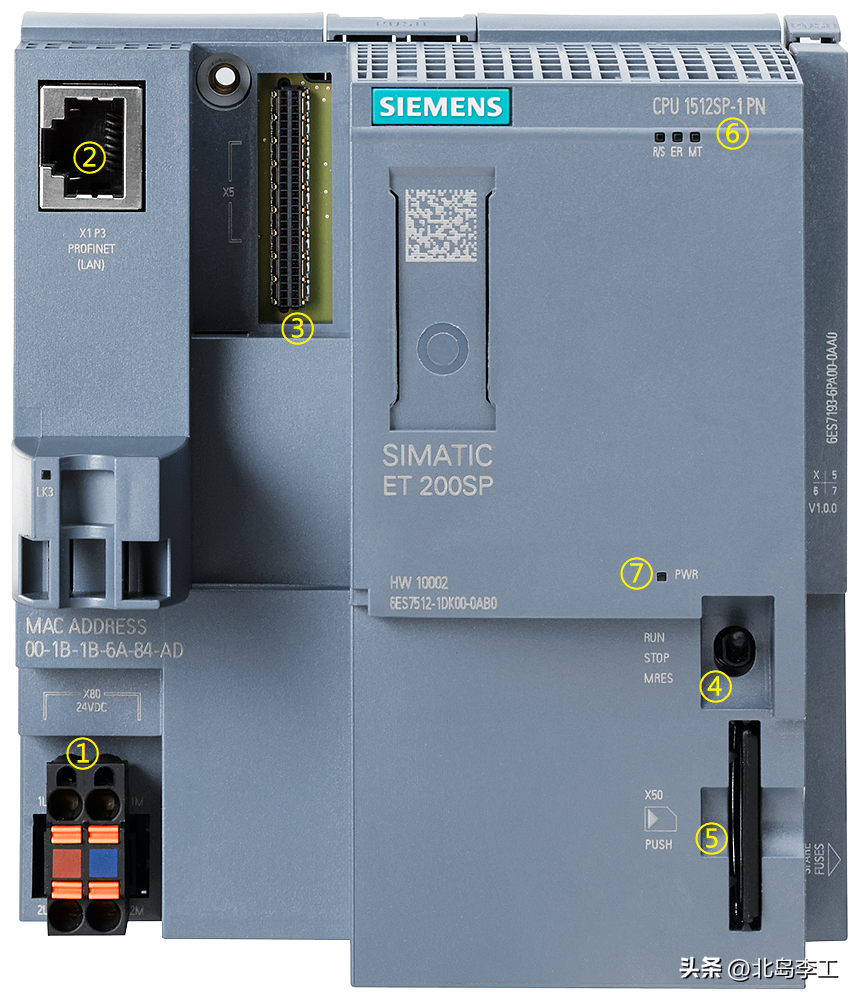

CPU1512SP-1PN的外观如下图所示:

CPU1512SP-1PN外观(无总线适配器)
其中:
①电源连接端子(DC24V);
②集成的PROFINET接口(X1-P3);
③总线连接器接口,支持的总线连接器包括:BA2xRJ45总线连接器和BA2xFC总线连接器。PROFINET的接口X1-P1和X1-P2位于总线连接器上;
④CPU运行模式选择开关(RUN/STOP/MRES);
⑤SIMATICSD卡插槽(SIMATICSD卡用作CPU的装载存储器,必须插卡才能使用);
⑥状态指示LED灯(运行/停止,错误,维护);
⑦电源LED灯;

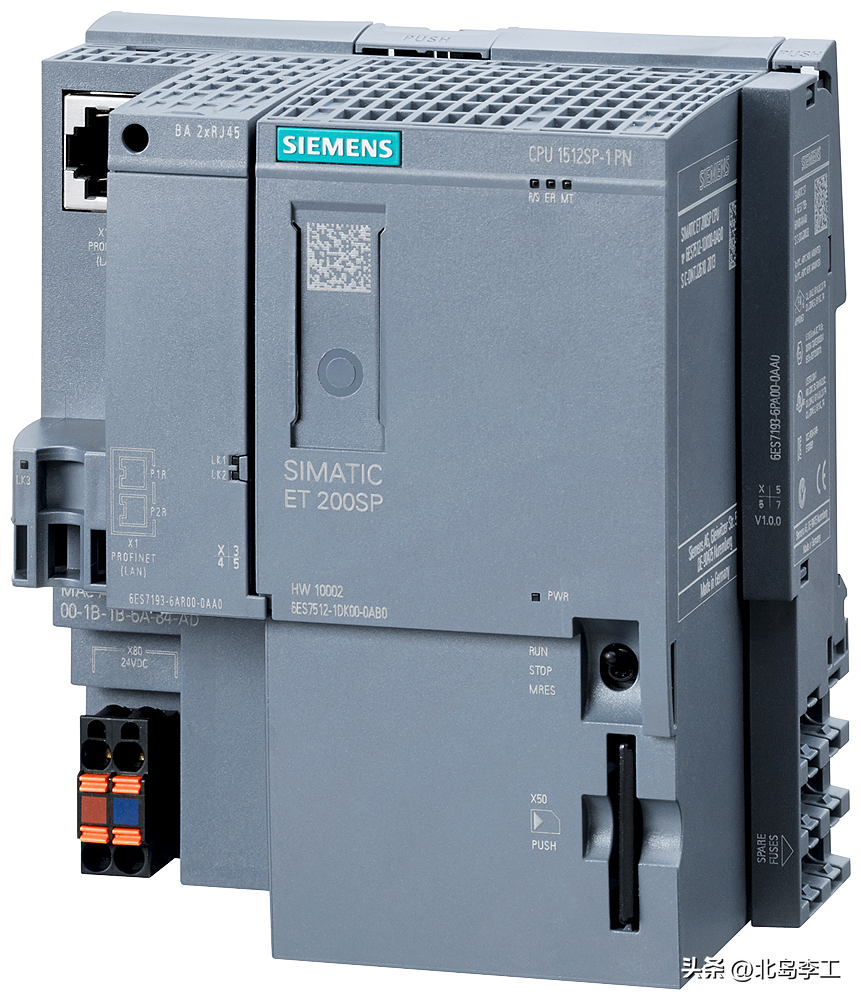

插接了BA2xRJ45总线连接器的CPU1512SP-1PN的外观如下图所示:

CPU1512SP-1PN外观(带总线适配器)
CPU1512SP-1PN有如下一些特点:
用于程序的工作存储器大小为400Kb(固件);
用于数据的工作存储器大小为1Mb;
装载存储器的大小取决于插入的SD卡容量,最大支持32Gb;
可连接I/O模块最大数量为2048个;
过程输入映像区和过程输出映像区的大小分别为32Kb;
最多可连接32个分布式I/O子系统;
函数(FC)的编号范围:0~65535,最大容量400Kb;
函数块(FB)的编号范围:0~65535,最大容量400Kb;
数据块(DB)的编号范围:1~60999。用户可使用范围1~59999,剩下的范围属于系统数据块;最大容量2Mb;
最多支持2048个S7定时器,IEC定时器没有数量限制,仅取决于系统内存;
最多支持2048个S7计数器,IEC计数器没有数量限制,仅取决于系统内存;
支持的协议包括:PROFINETI/O控制器、PROFINETI/O设备、S7通信协议、开放式以太网协议、Web服务器协议等;
CPU1512SPF-1PN是在CPU1512SP-1PN的基础上增加了故障安全功能,其程序工作存储器和数据工作存储器都在原来的基础上有所增加,以适应故障安全程序的运行,其它方面的特性基本相同。
CPU1510SP-1PN和CPU1514SP-2PN具有相应的故障安全版本,即CPU1510SPF-1PN和CPU1514SPF-2PN。

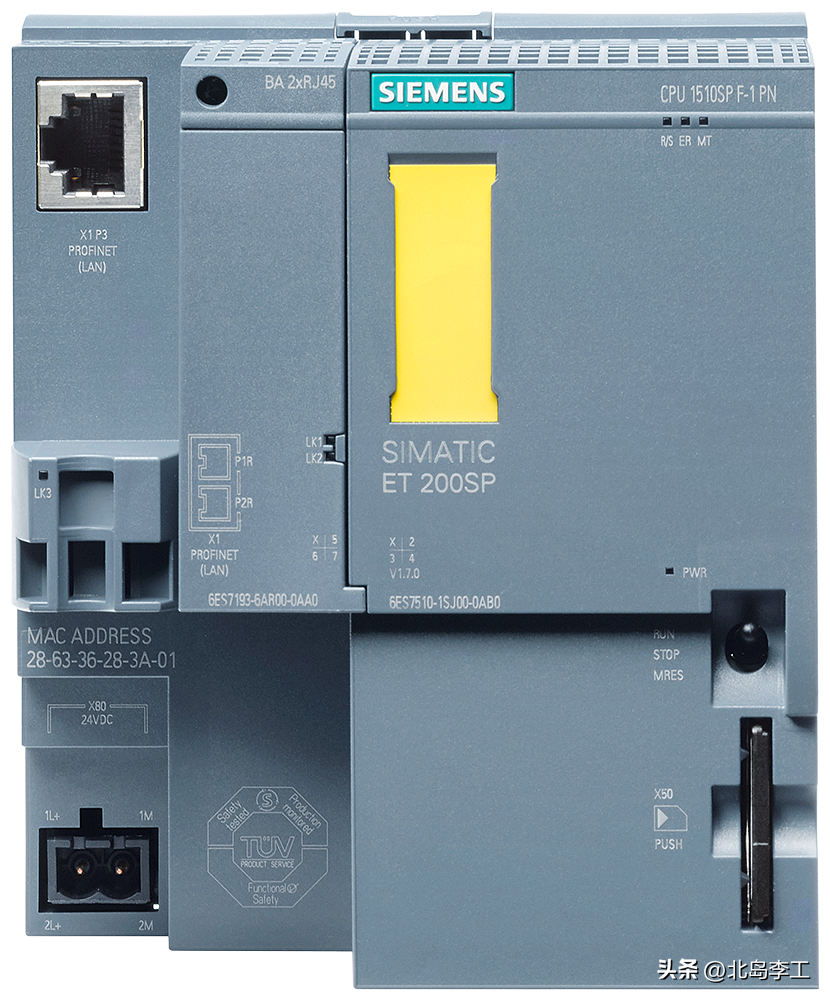

从外观上看F-CPU具有黄色标识及TUV的认证标志,下面这张图是CPU1510SPF-1PN的外观图:

CPU1510SPF-1PN外观
好了,关于西门子ET200SP分布式控制器就先介绍到这里。
