数字万用表是电子电气工程上最常用的仪表之一，可用于电子数码、电气设备的维修检查，有些家庭中平时也备有用万用表，如果主人懂点电子知识，也可以搞个修理什么的啊。
常用的手持式数字万用表大致分为3位半、4位半、6位半的，当然也还有3-3/4等，位数越高，一般来说测量范围越宽，精度也越高；从测试功能上还分为自动量程和手动量程。
下面小编就带你看看数字万用表的内部结构。
这是一块华谊的4位半精度的手动量程万用表。
外边绿色的是防护套，防止使用过程中不小心摔落对仪表造成损坏。
防护套也有加强仪表绝缘的作用，可以有效保证测量人员的安全，特别是在测量高电压时。
外壳做工不错，但是很难扒下来，防护套太紧了。

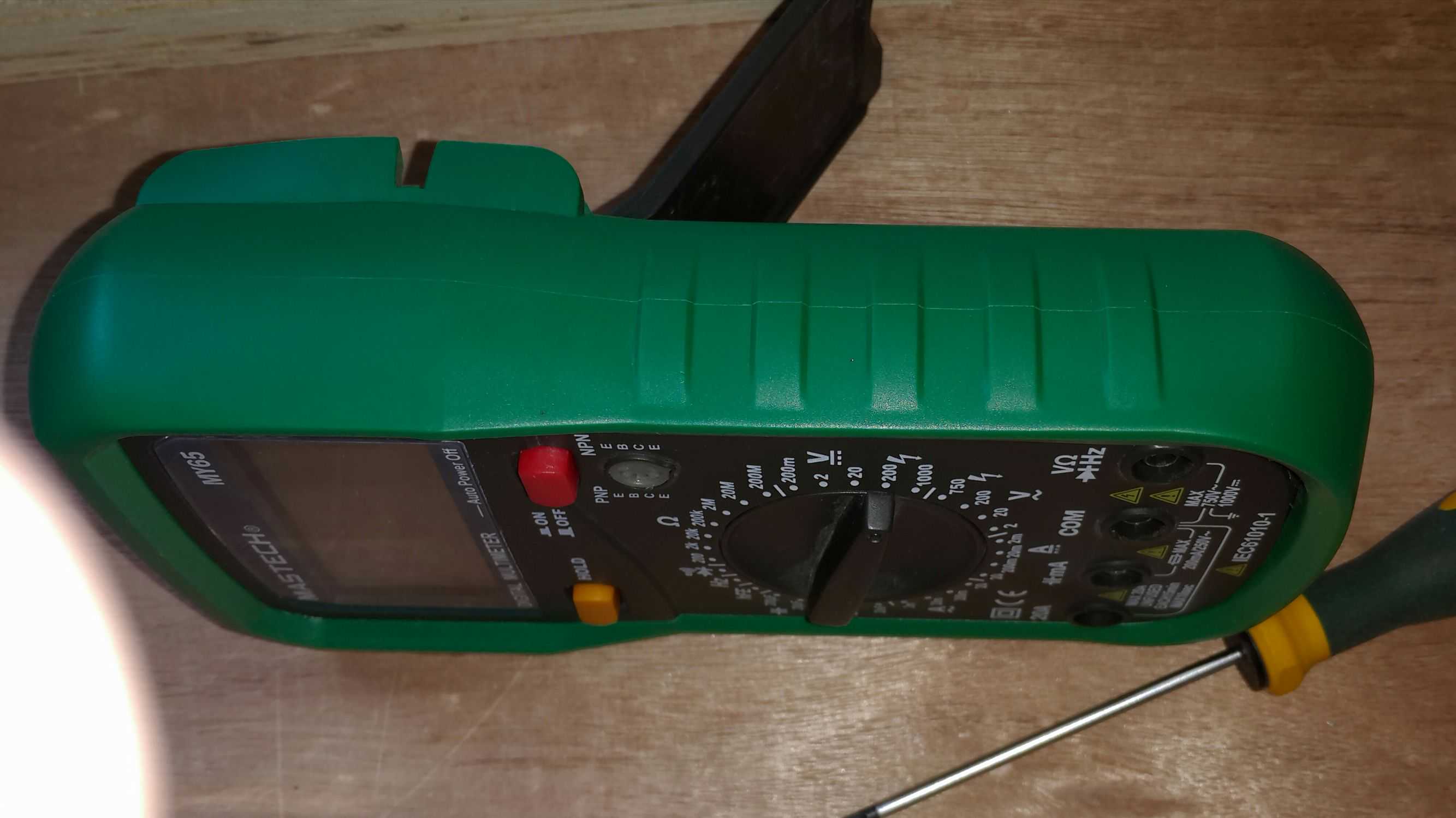

可以看到防护套高出仪表面板一点，防止仪表正面的剐蹭。

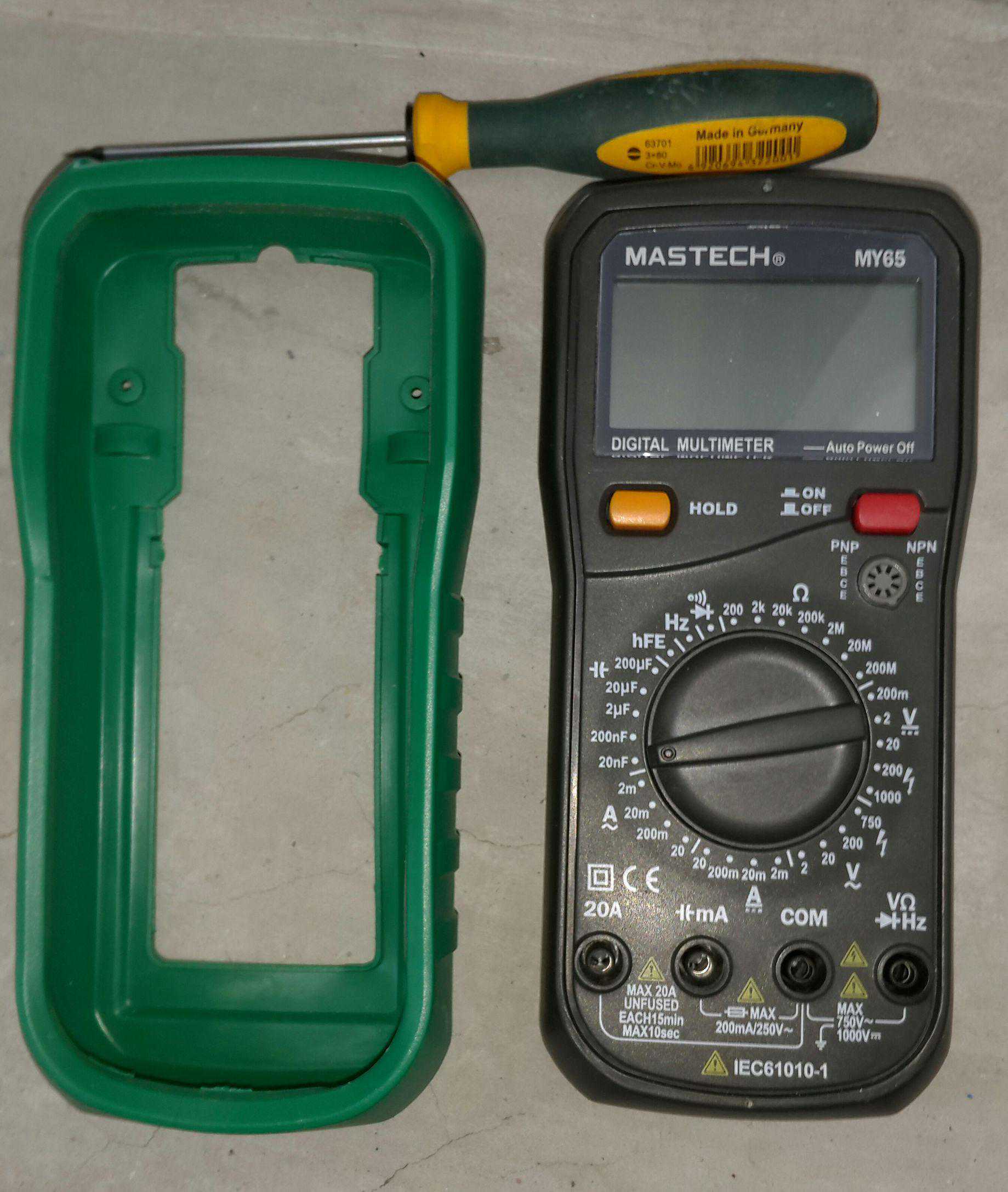

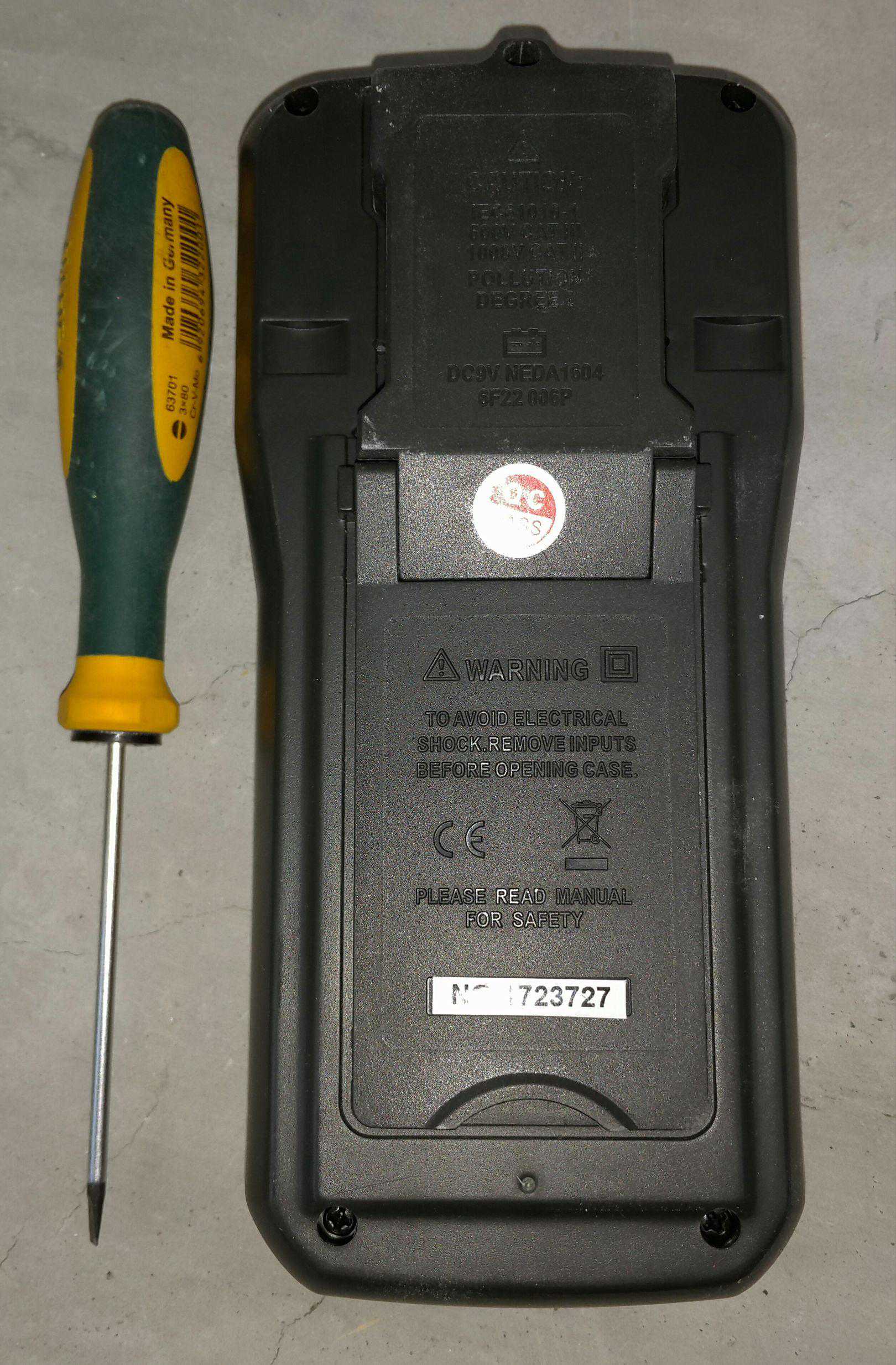

拿下外套后，就可以看到仪表本体了，拆解的工具就靠一把起子。

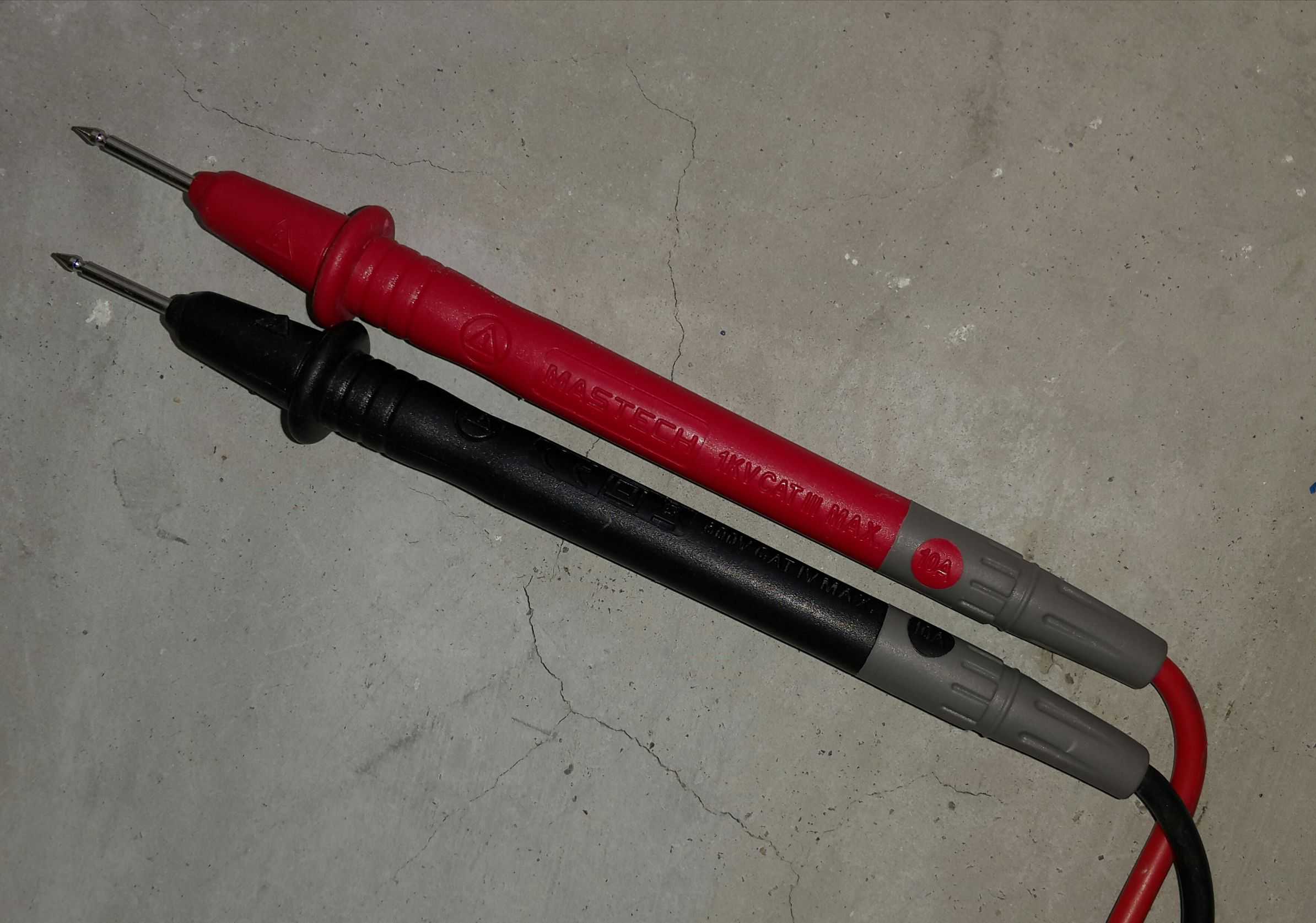

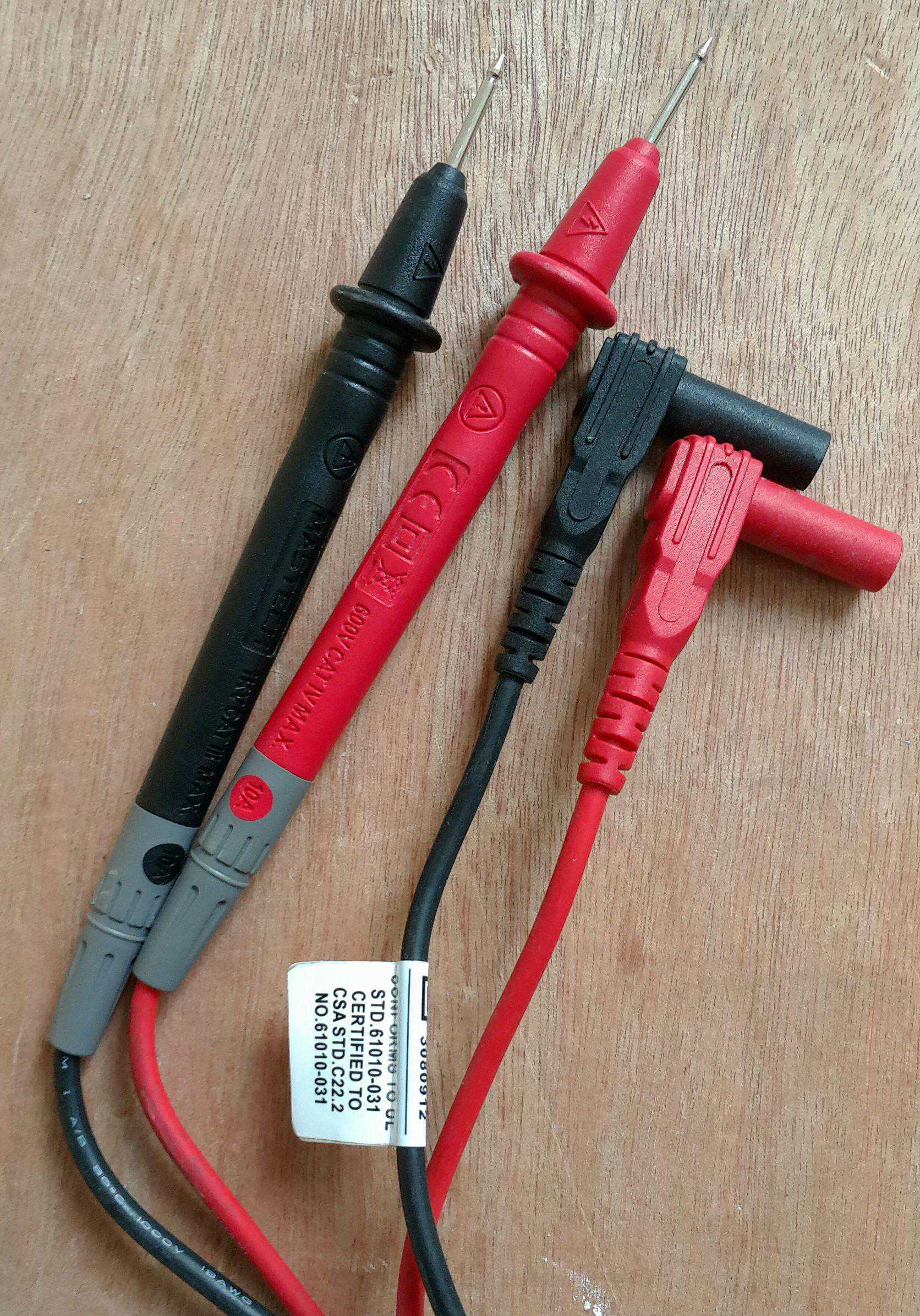

这是测量用的表笔，做工很好。
感觉要比胜利仪表的做工好。

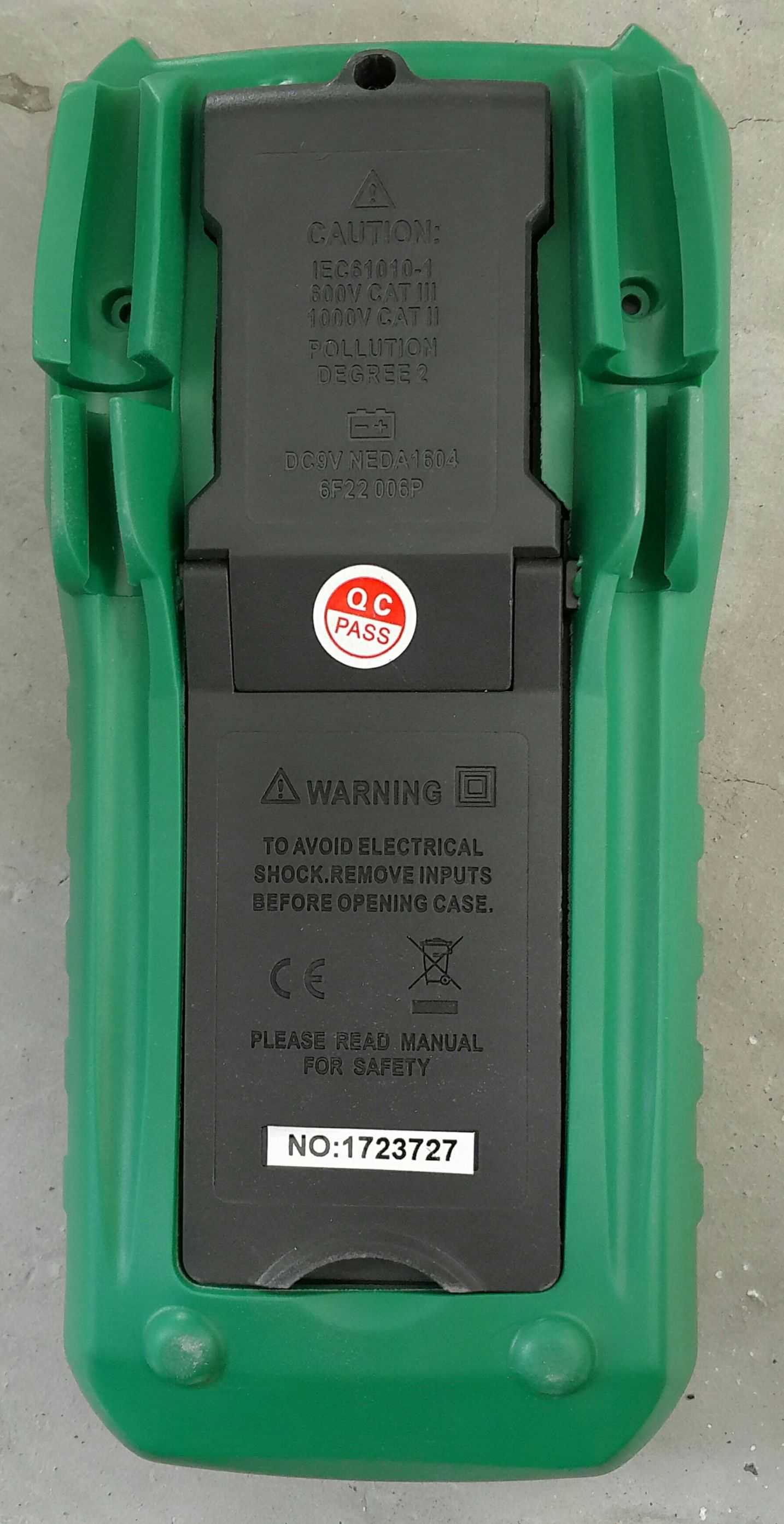

万用表的背面，可以看到英文的警告文字说明。

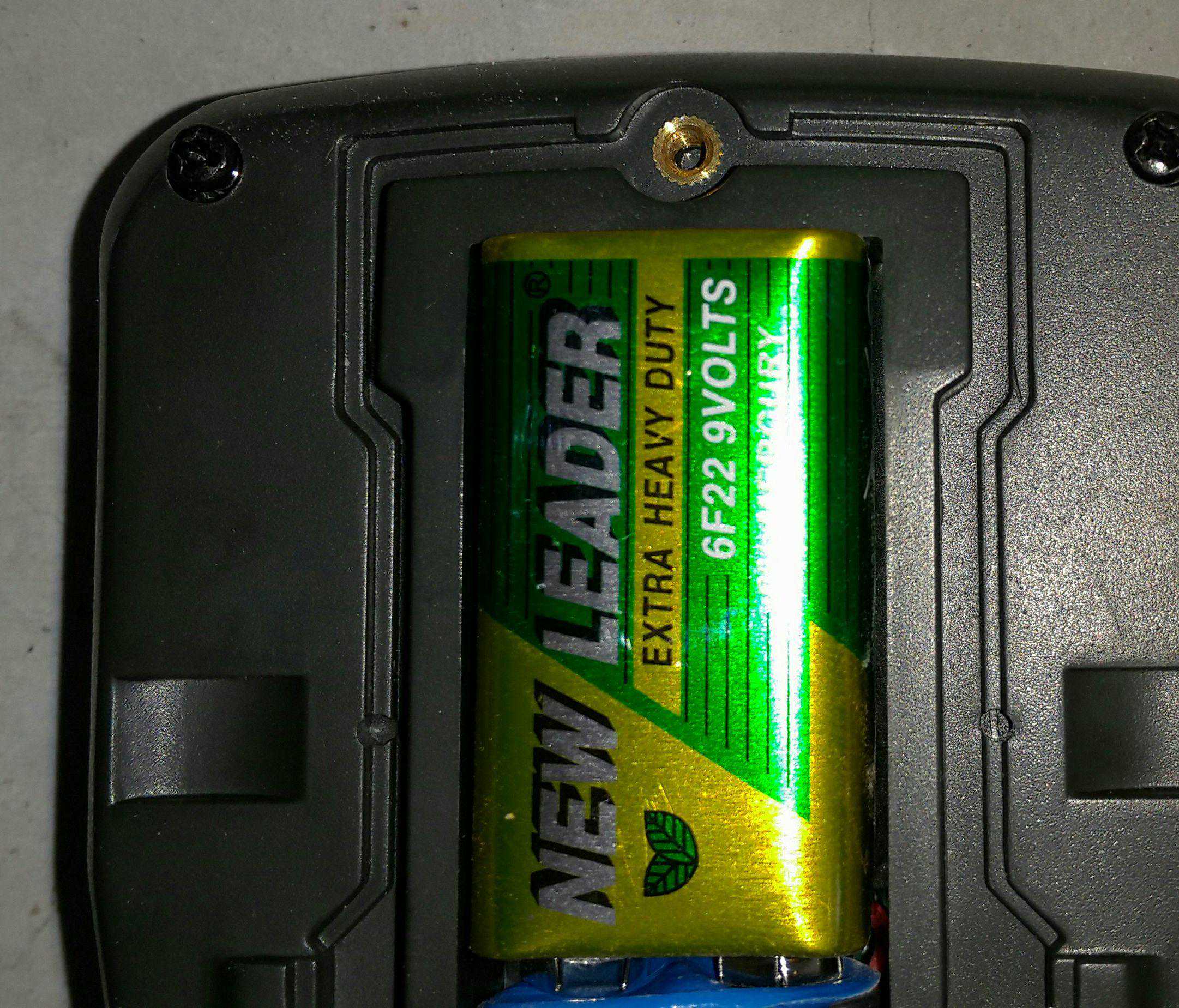

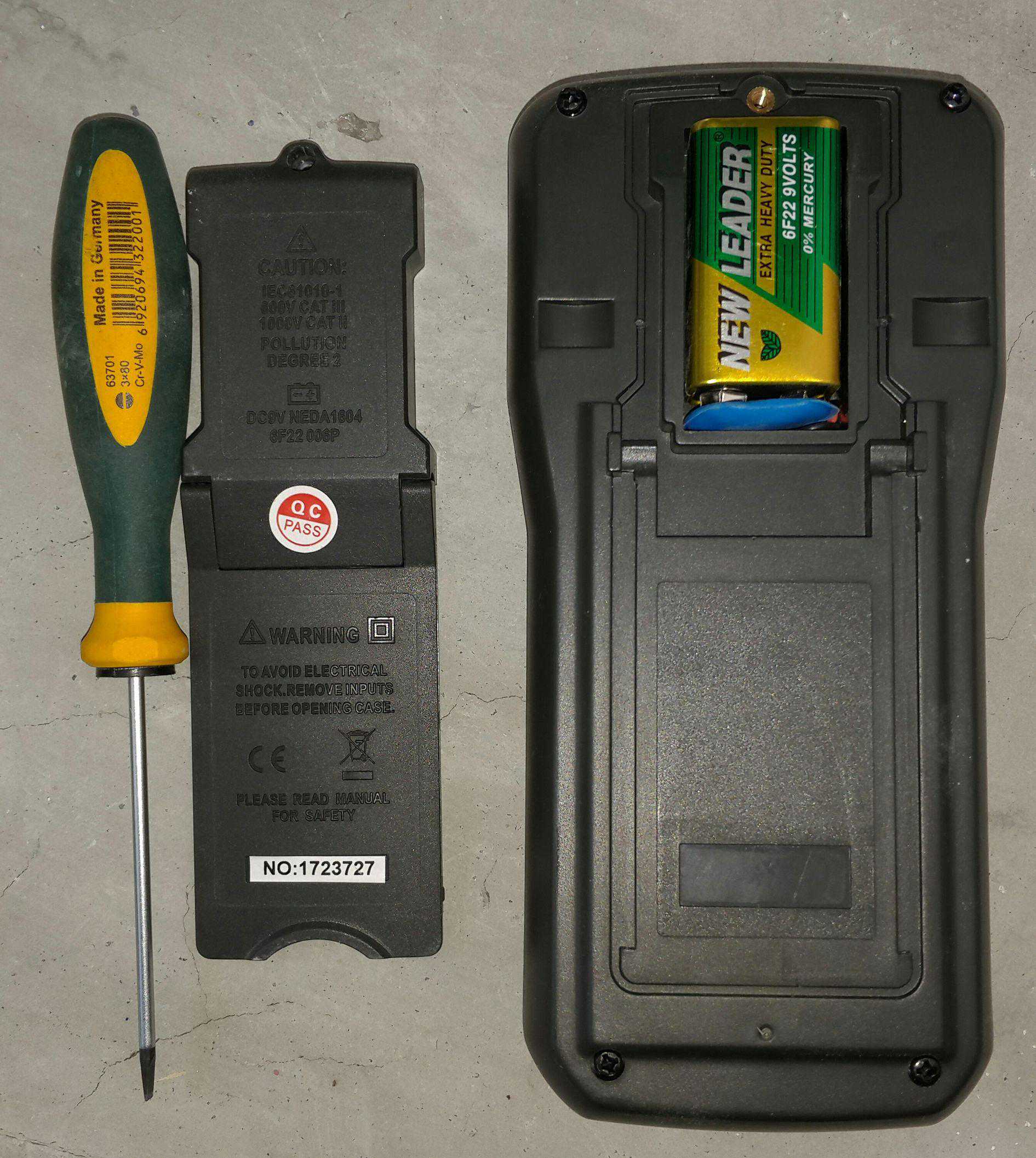

先移除电池仓，用的是9V电池。
电池仓做工不错。

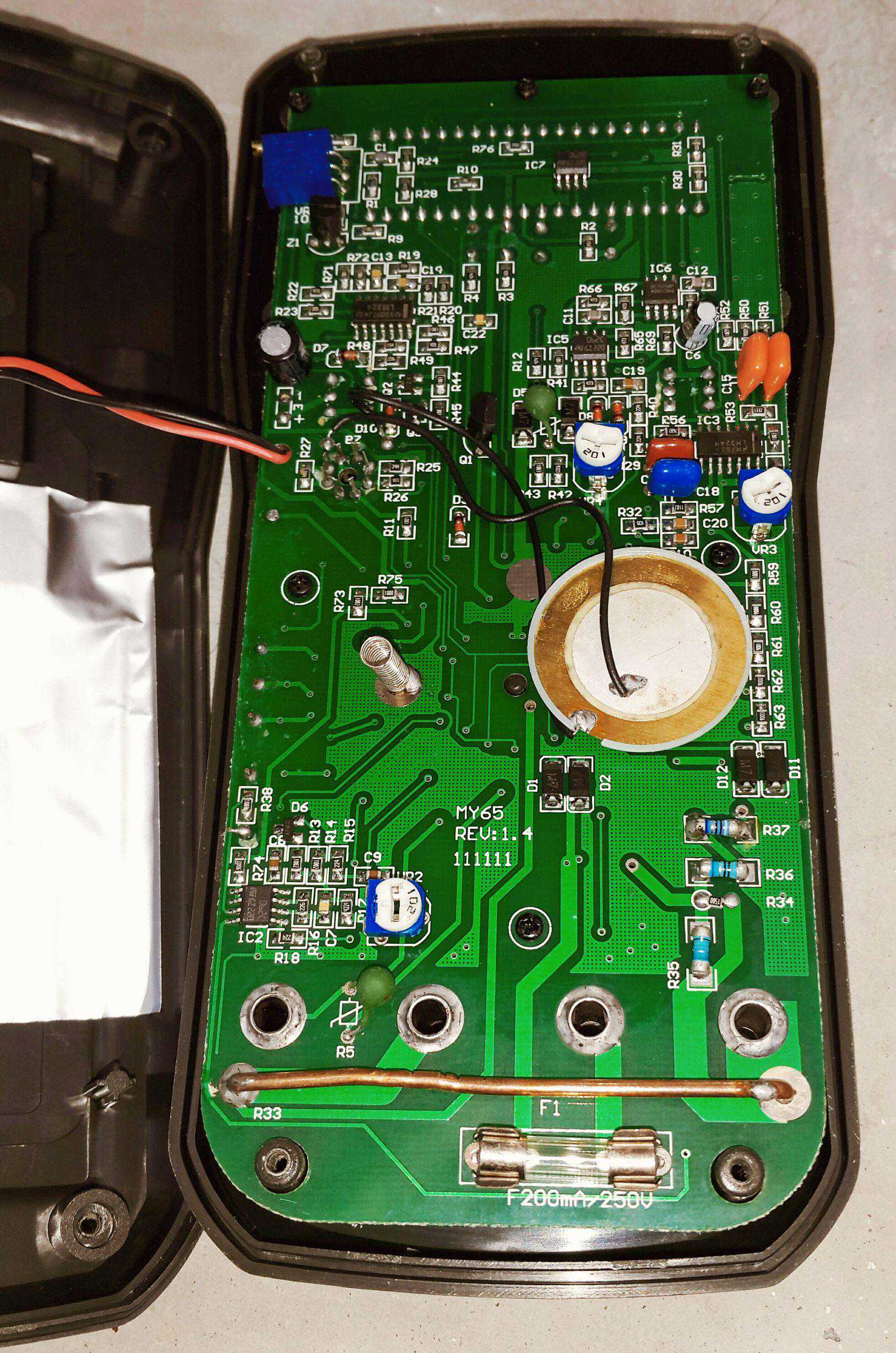

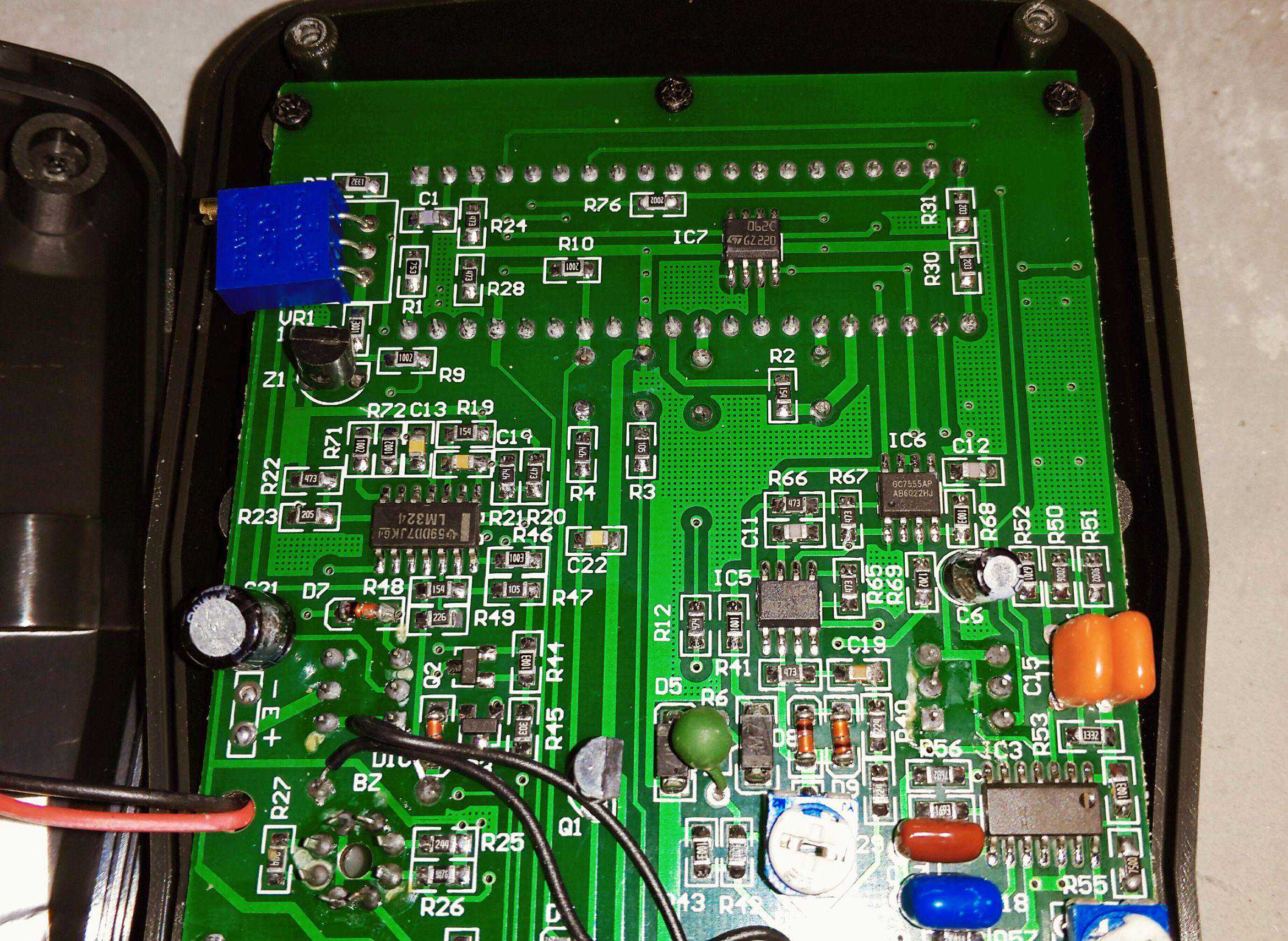

拆开后盖的样子，可以看到主电路板了；后盖上贴有一层金属铝皮，用来防止外界电磁场对仪表造成干扰。

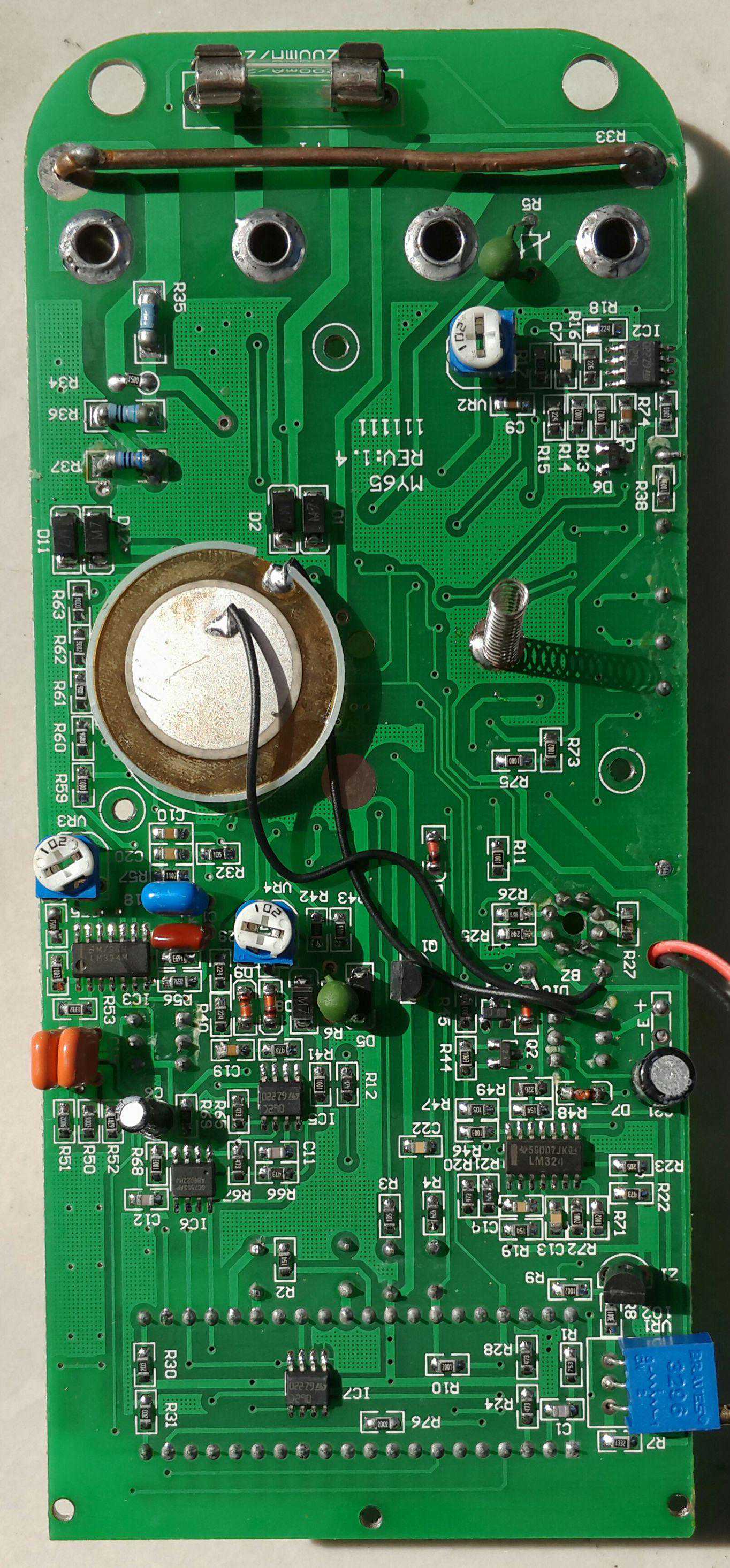

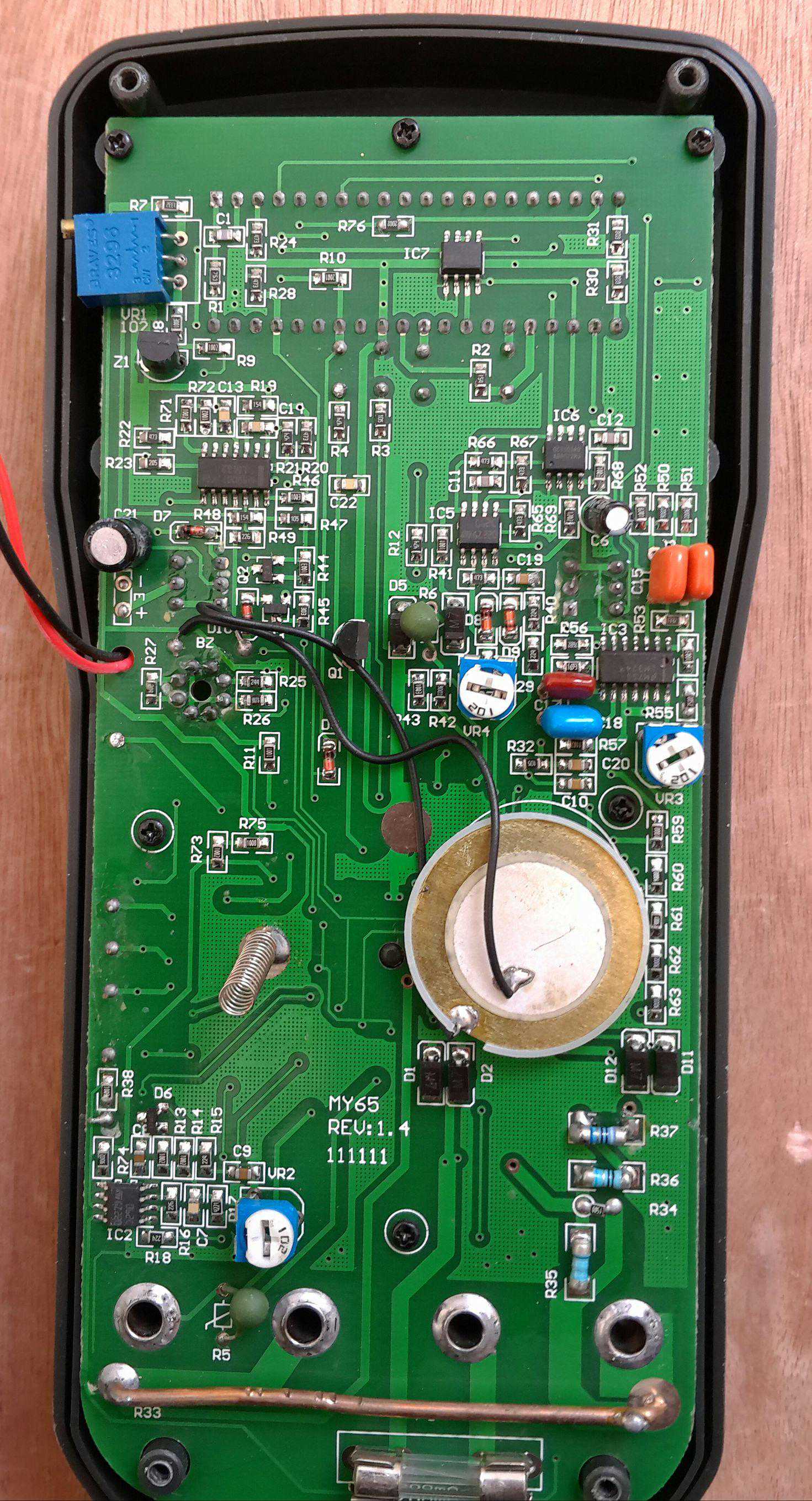

来一张更清晰的主板电路图，可以看到有很多电子元件和集成电路。
左上角这个蓝色的是调节电位器，用来在仪表误差过大时进行校准。
还有另外三个蓝色的电位器也是调节基准用的。
大点的圆形金属片是蜂鸣器，用压电陶瓷材料做成的，当万用表处于通断档时，短接表笔，这个蜂鸣器就会响。

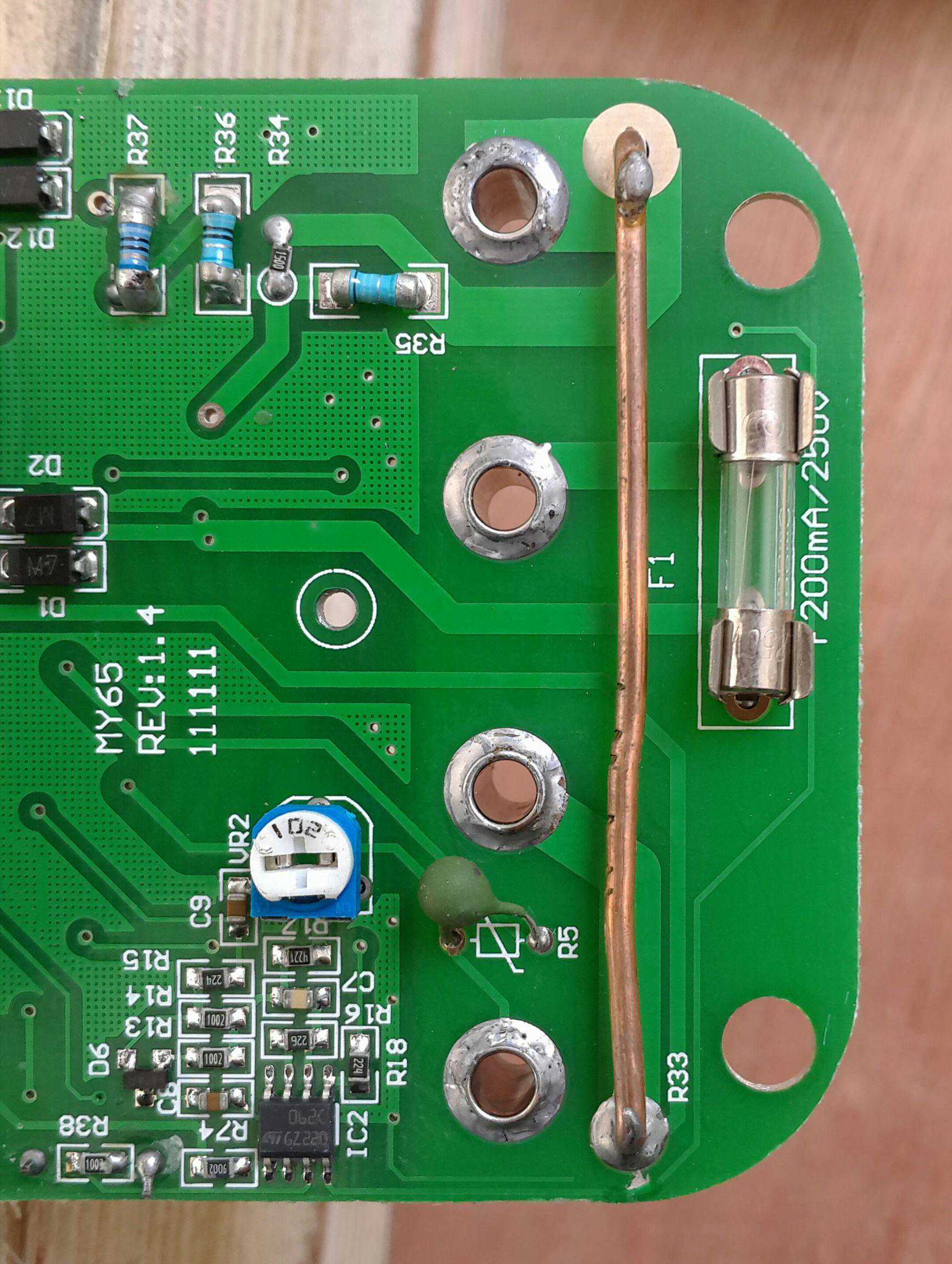

最下面的粗铜丝叫做分流器，也叫电流取样电阻。
最右侧有一颗保险丝，用来保护仪表的。

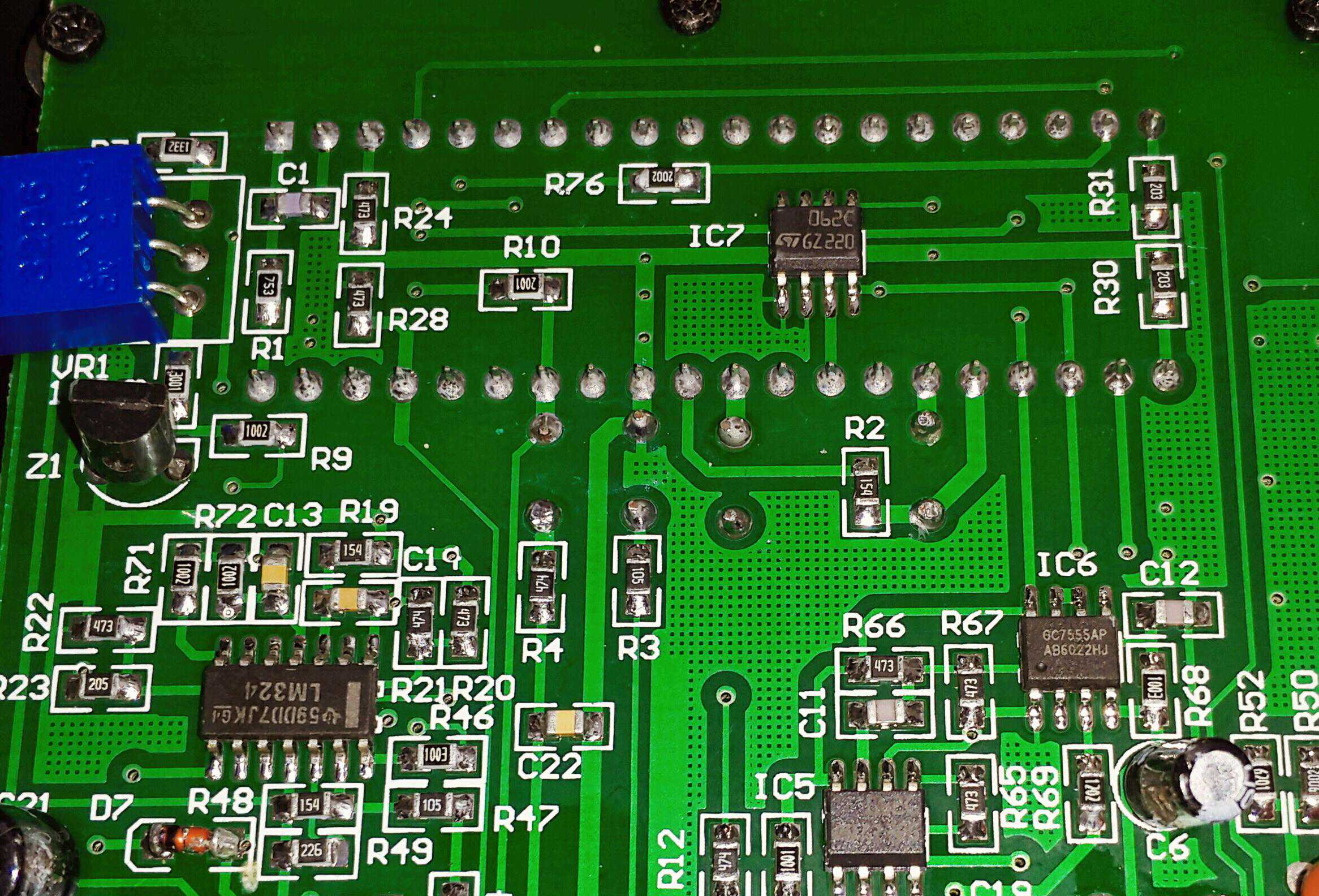

右上侧这个芯片上标注为062C，是一片运算放器芯片。
两颗长一点的LM324芯片是四路运算放大器，仪表对输入电气量的逻辑运算和判断就靠这些芯片。
这张图上可以看到也有两片前面提到的062C芯片。
现在看到的是核心的主控芯片，负责A/D转换（摸拟转数字的一种逻辑运算）和液晶显示的，可以说是万用表的大脑。
左侧是分离后的前壳，液晶屏藏在底下。

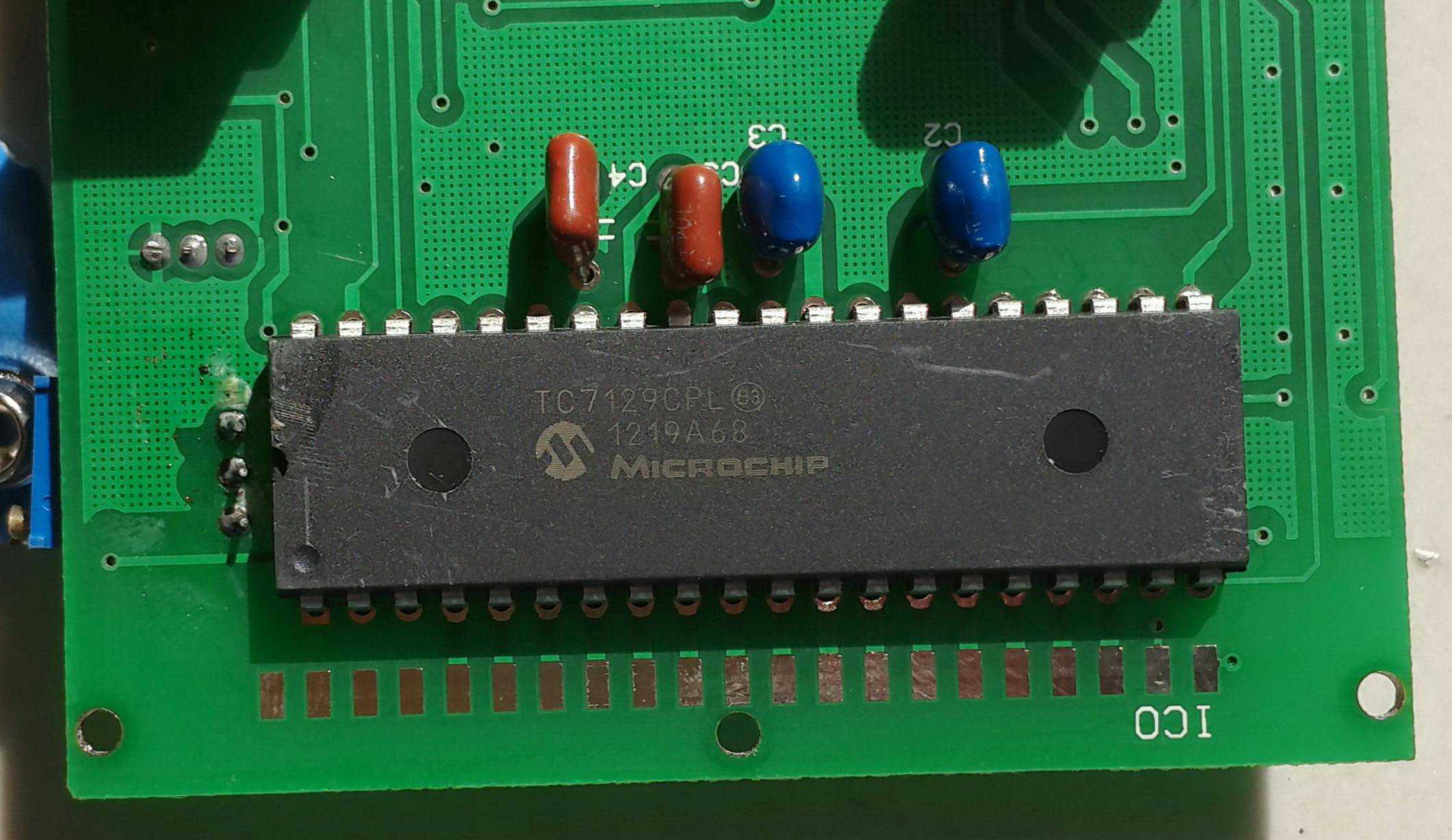

主控芯片的细节，标记为TC7129CPL，是微芯公司制造的。

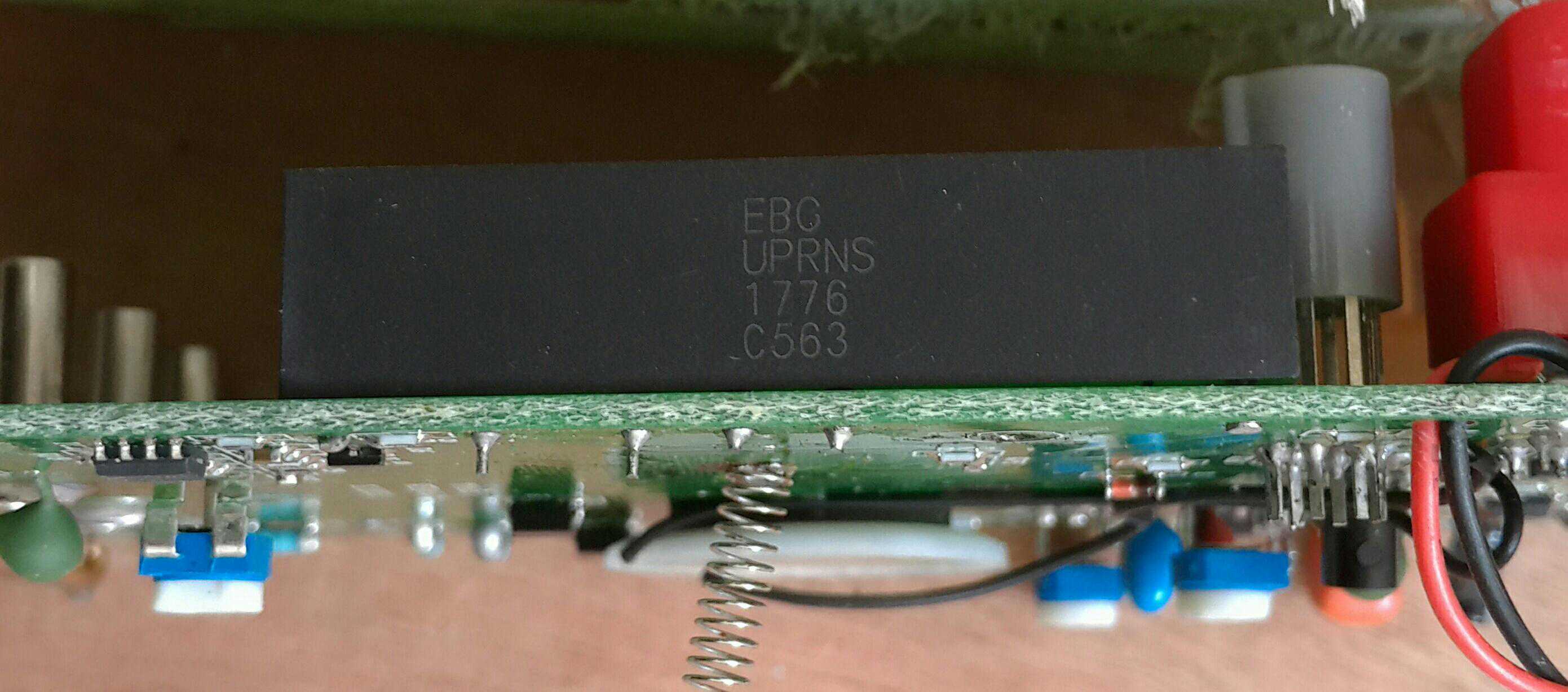

排式电阻，用于不同的档位转换时的电路变换组合。

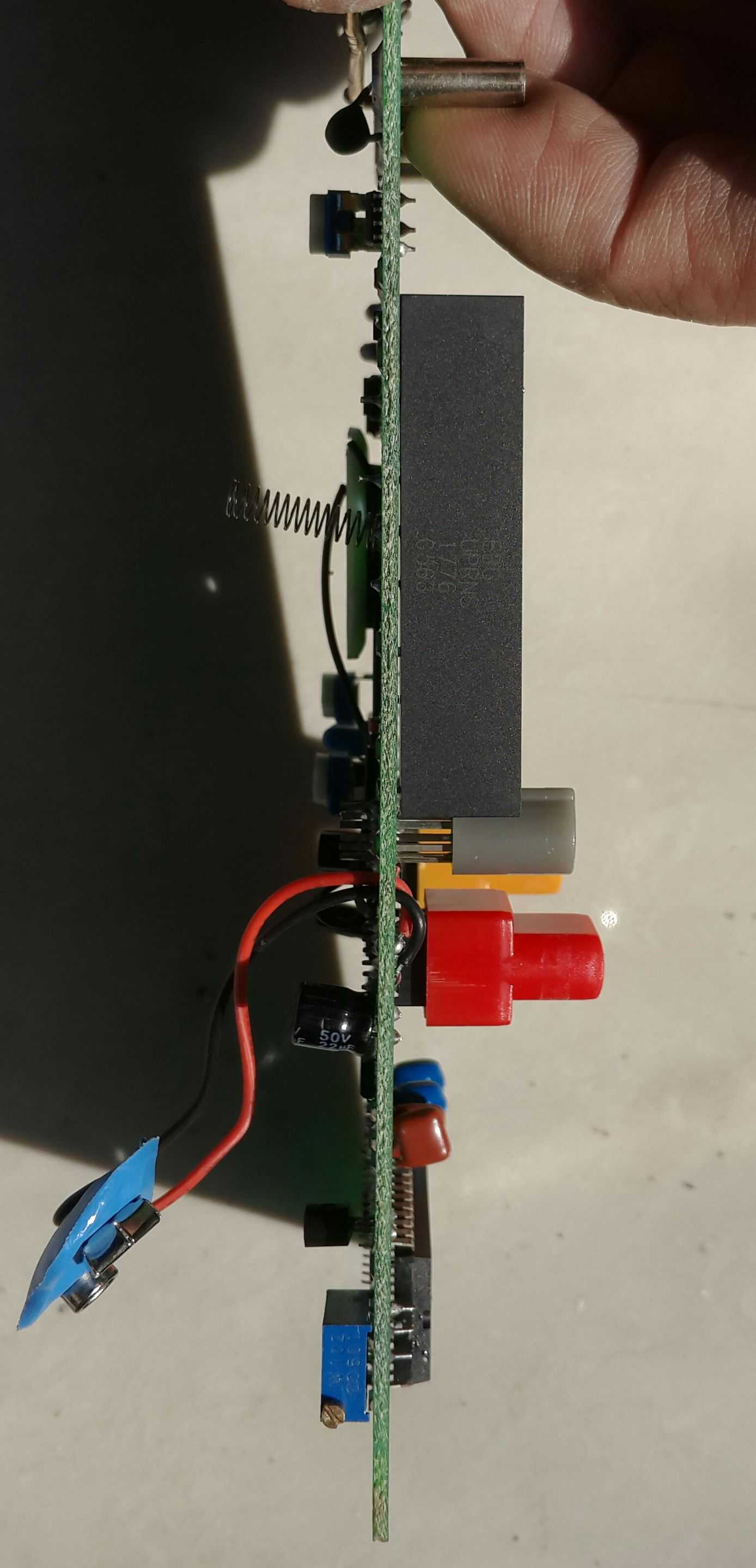

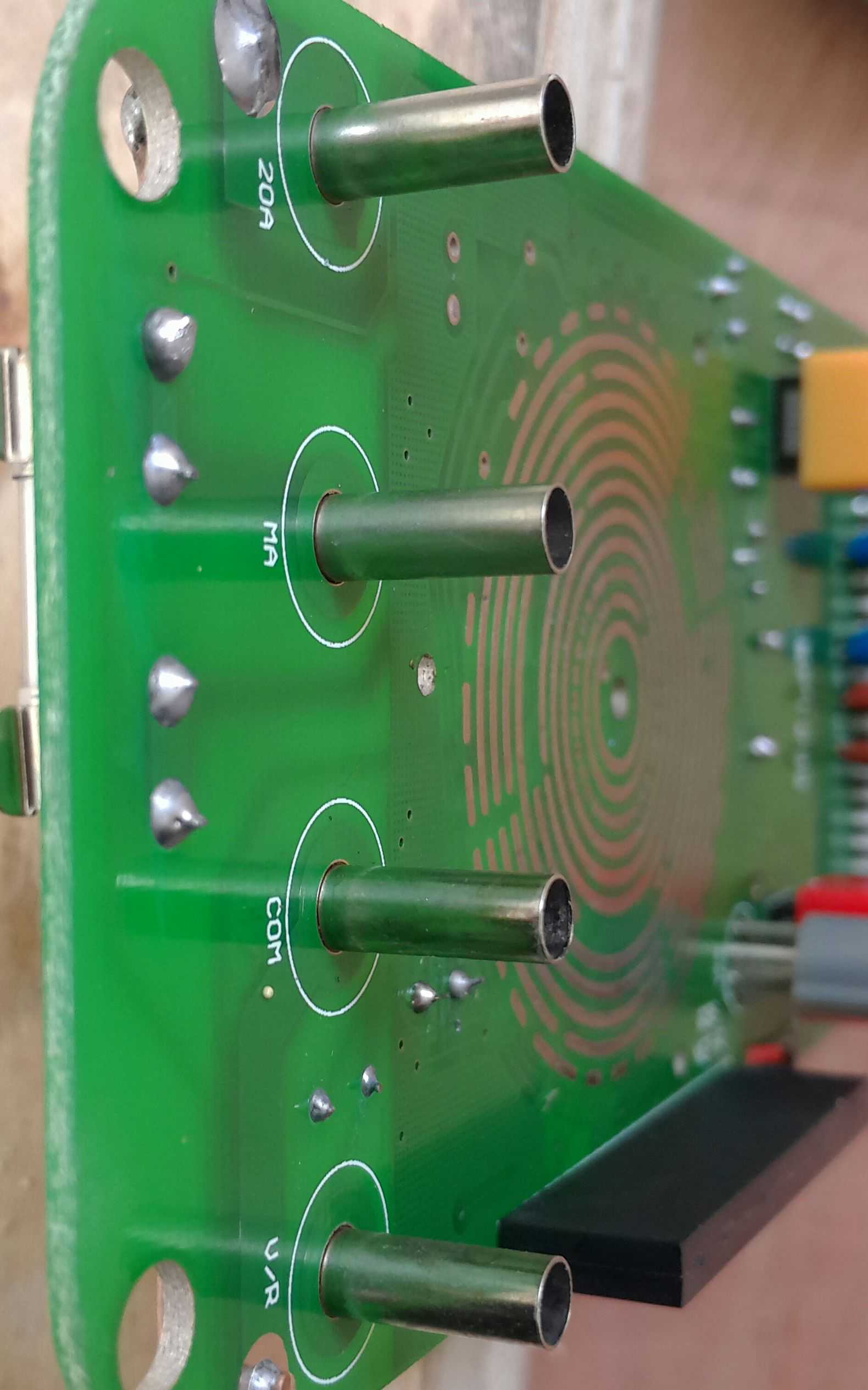

电路板侧面照。

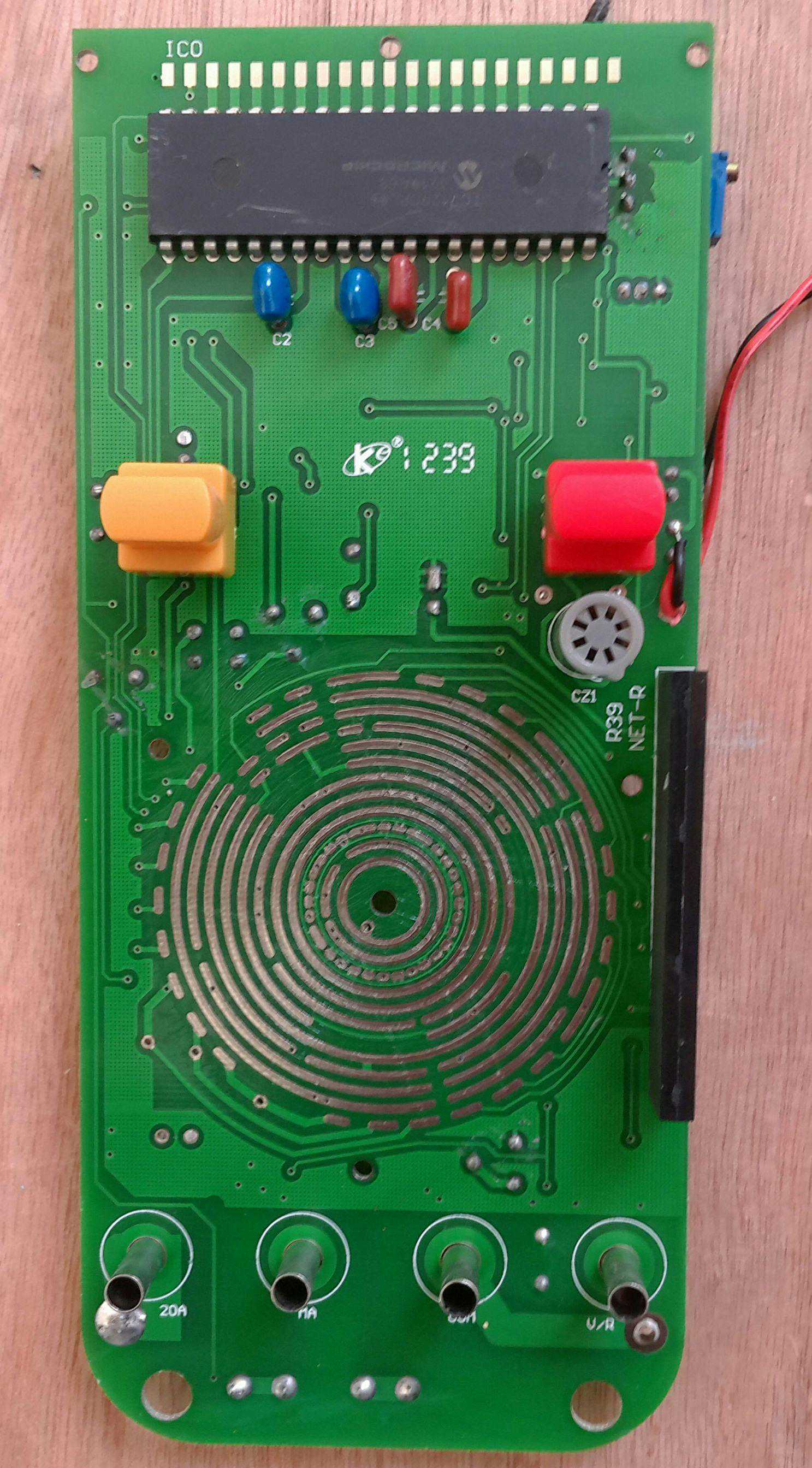

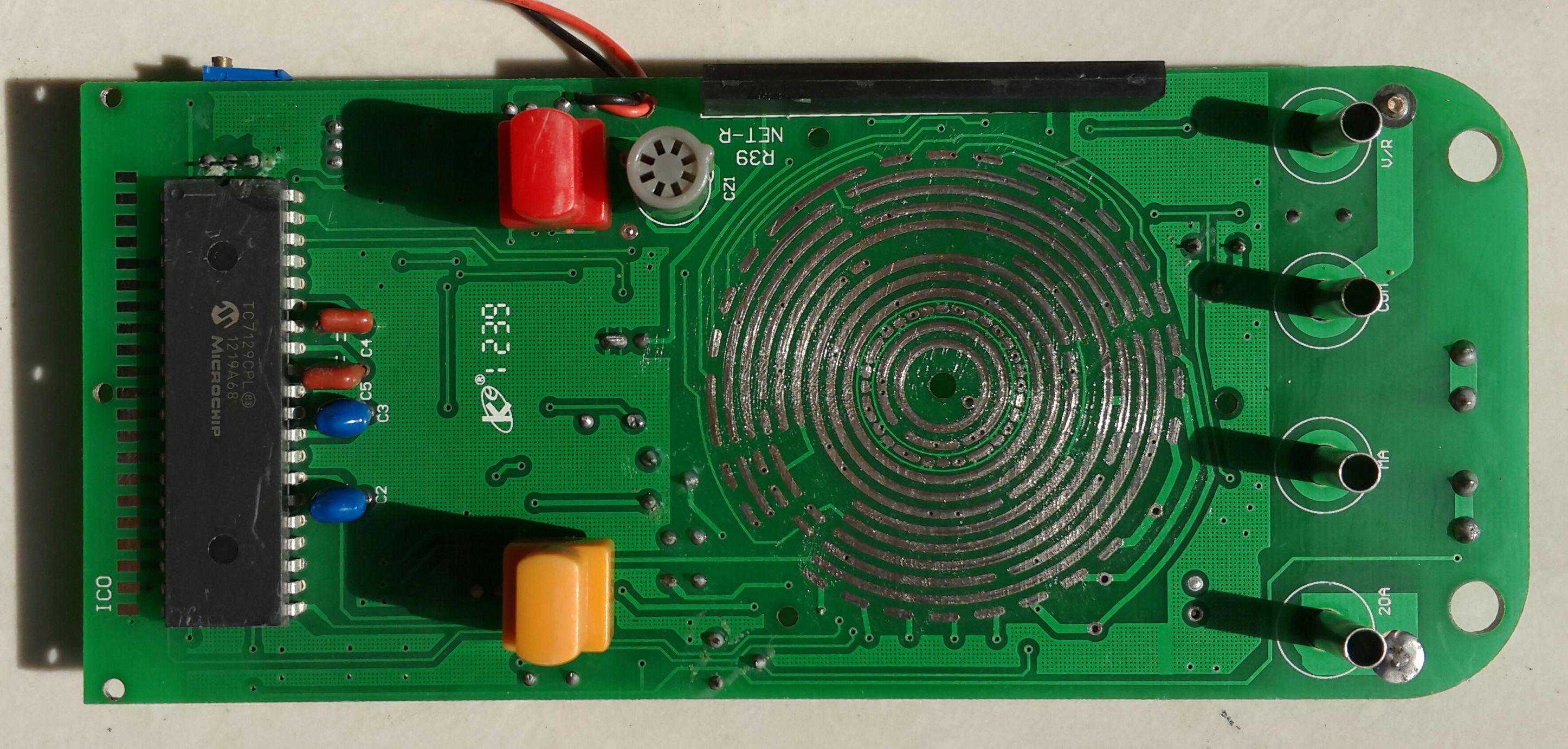

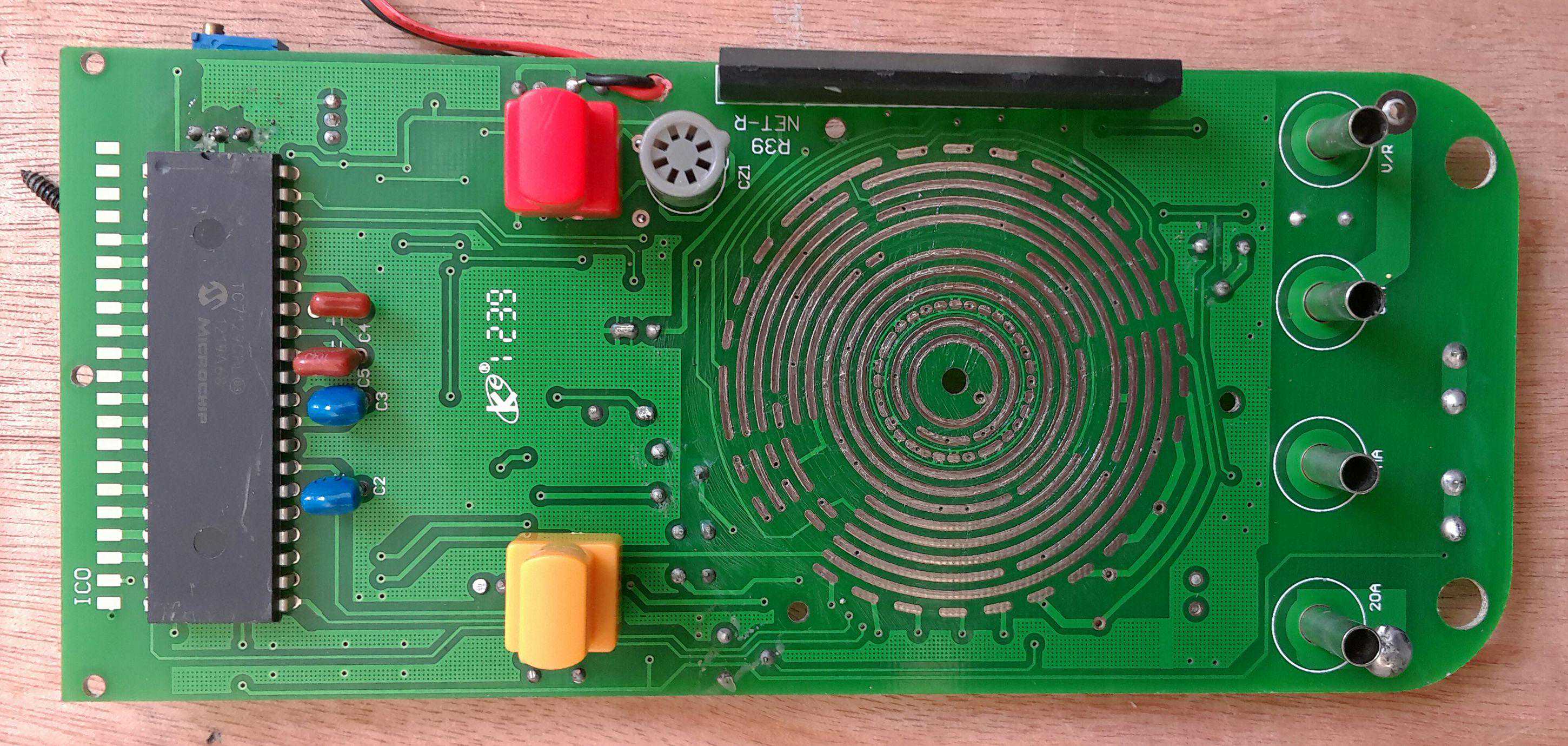

再来一主板正面的。
准备取出液晶组件，液晶屏藏在保护盖底下，防护很好。

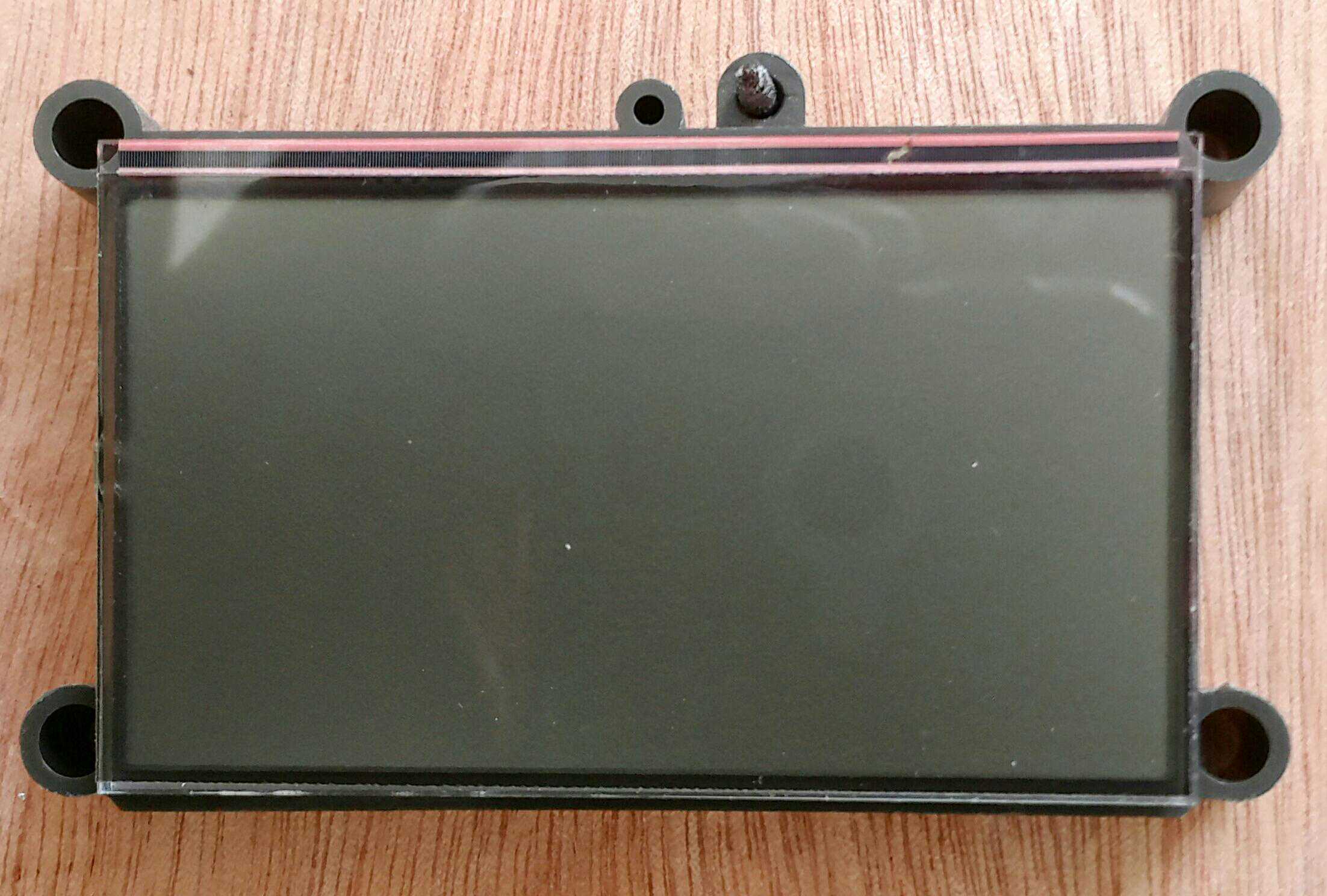

取出的液晶屏。
取下档位转盘前，一定要记住转盘的位置。

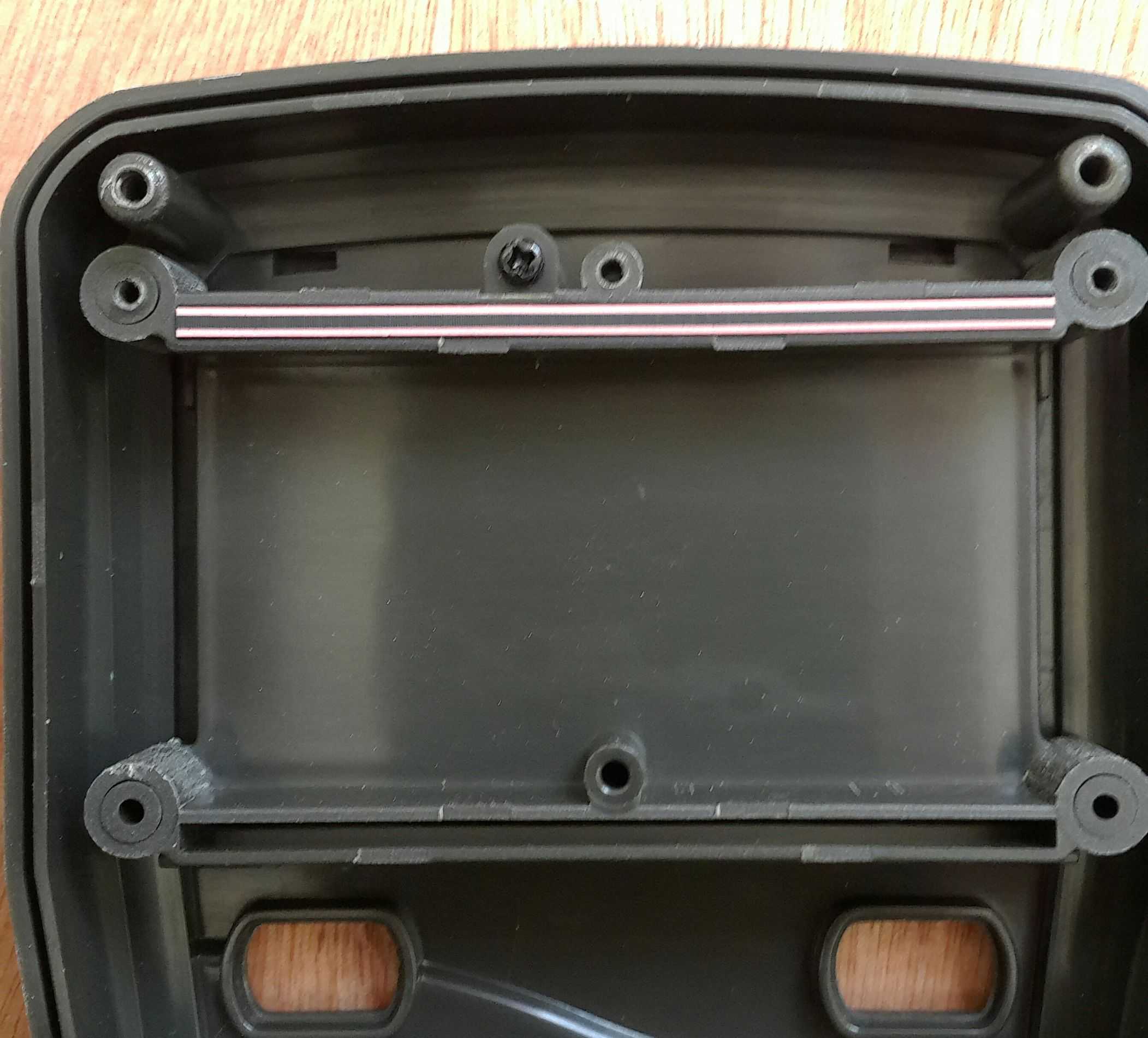

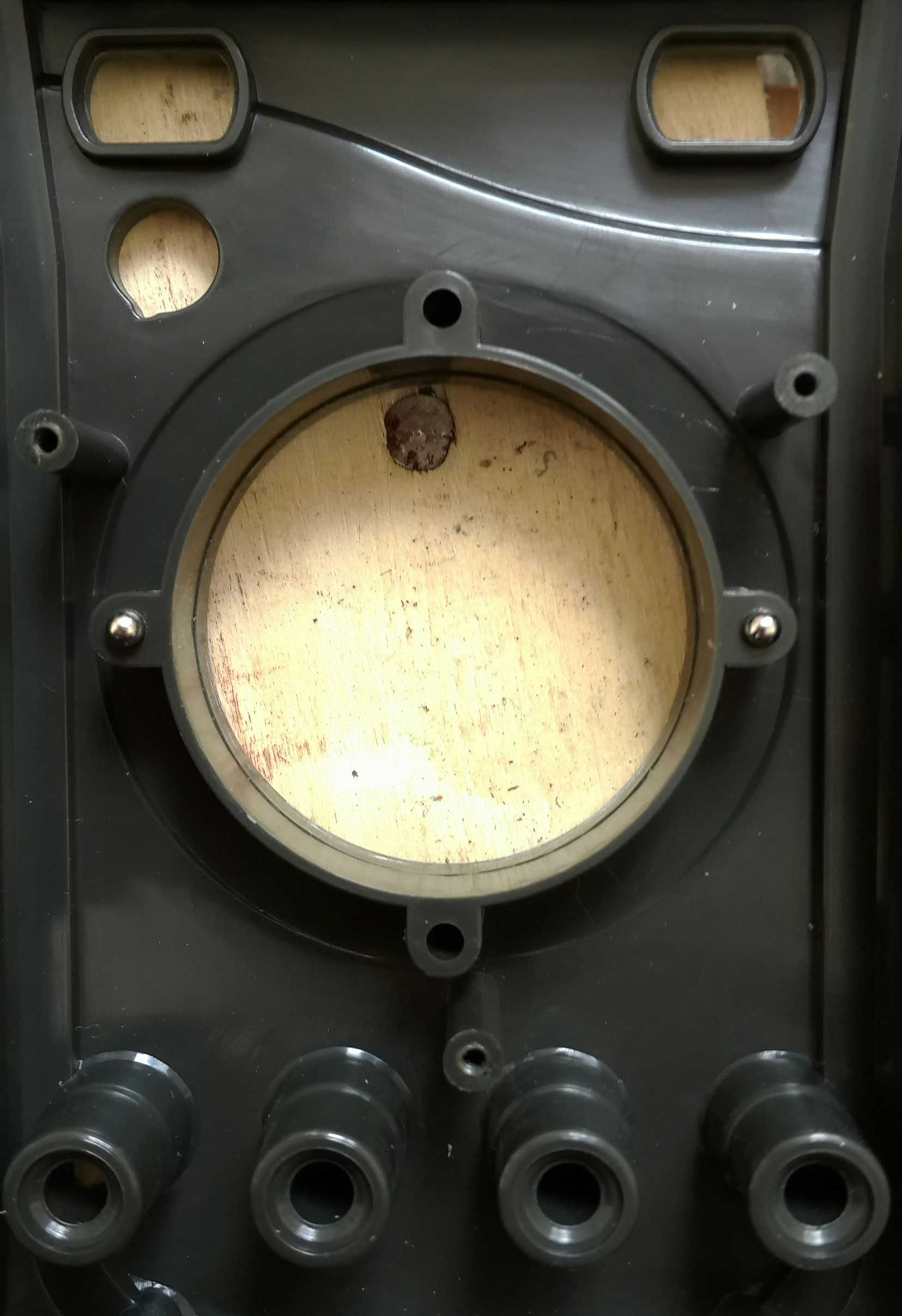

取下档位转盘后的前表壳。

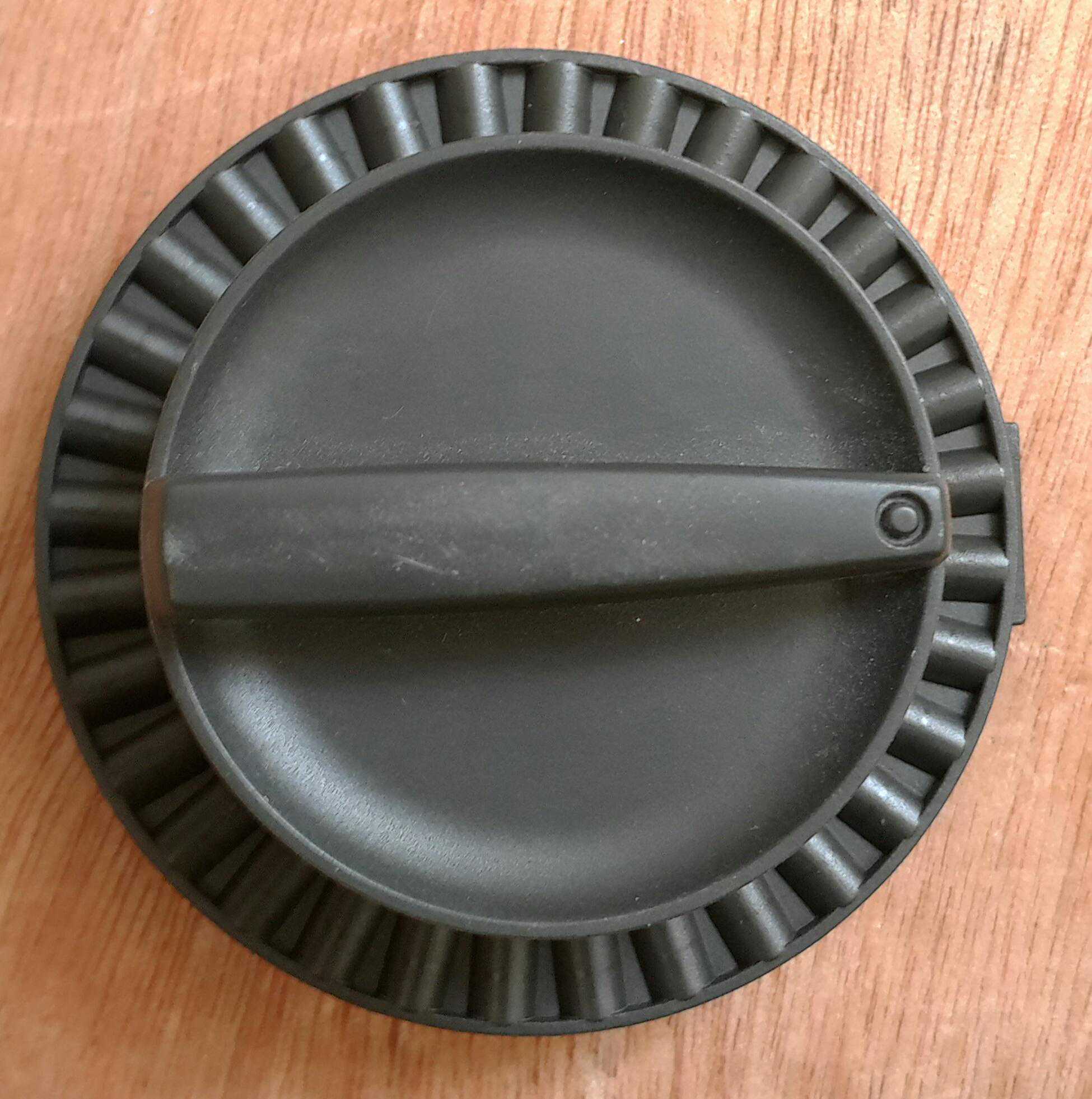

分离后的档位转盘的样子。

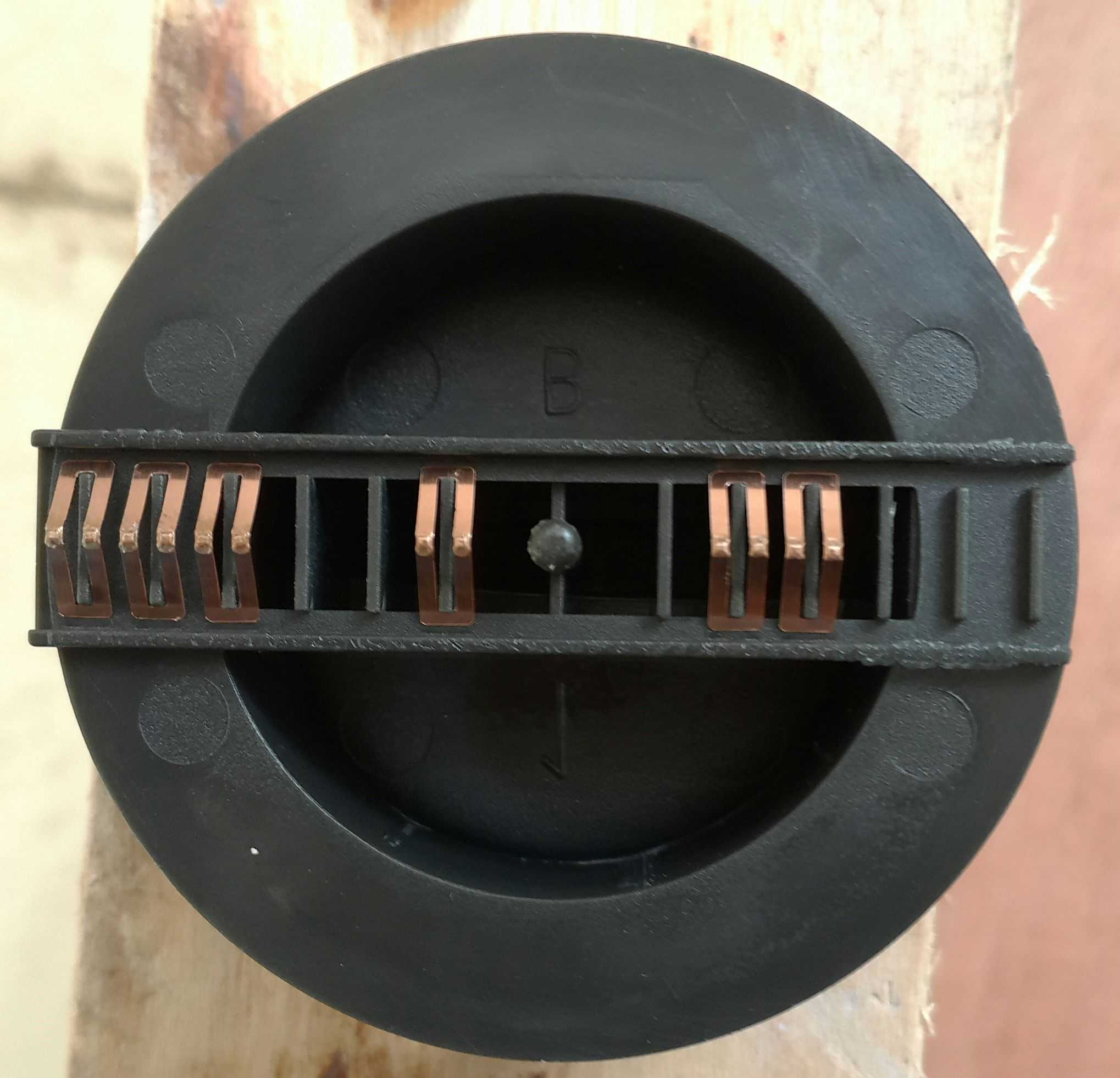

档位转盘的背面，可以看到接触弹片。

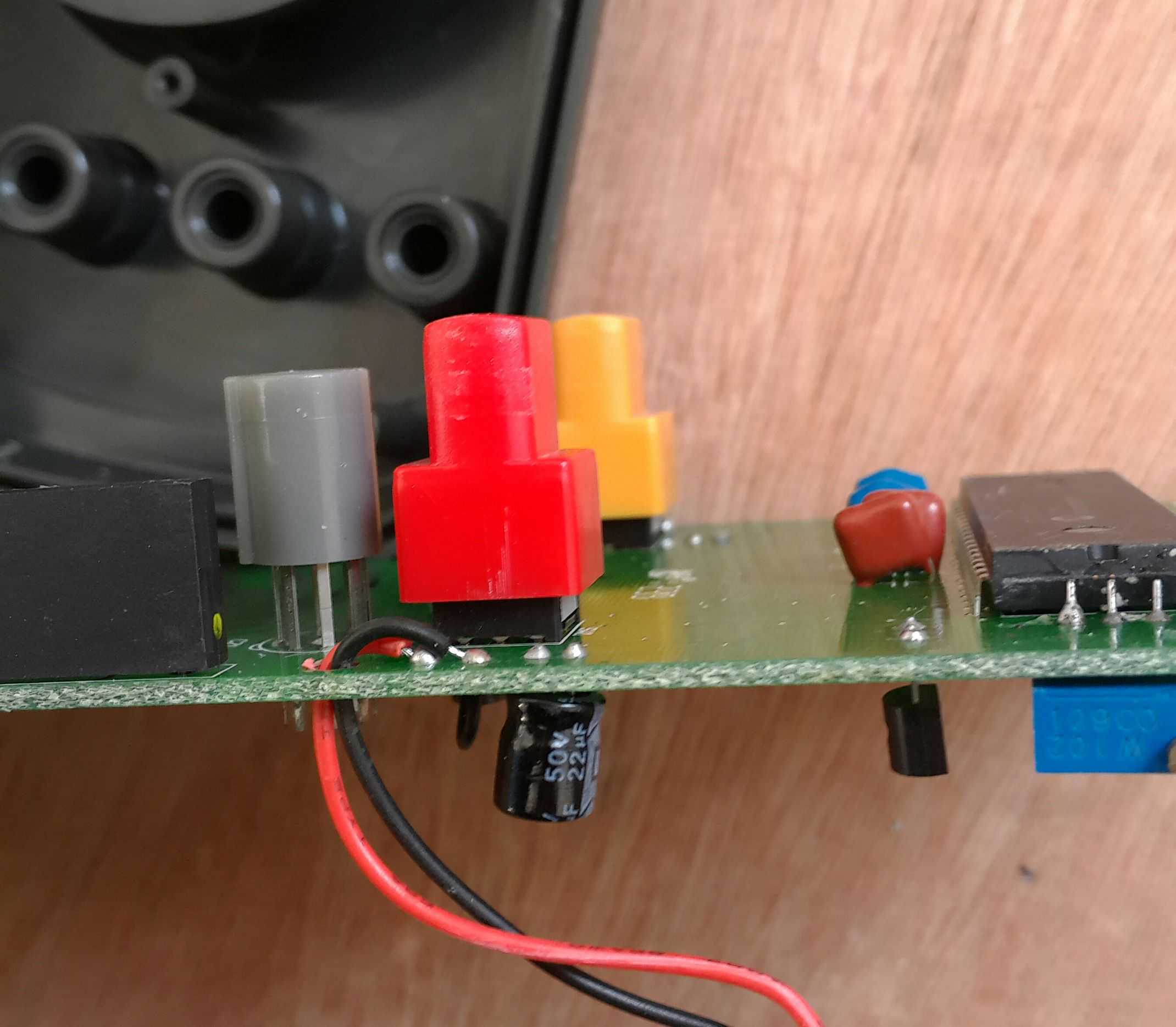

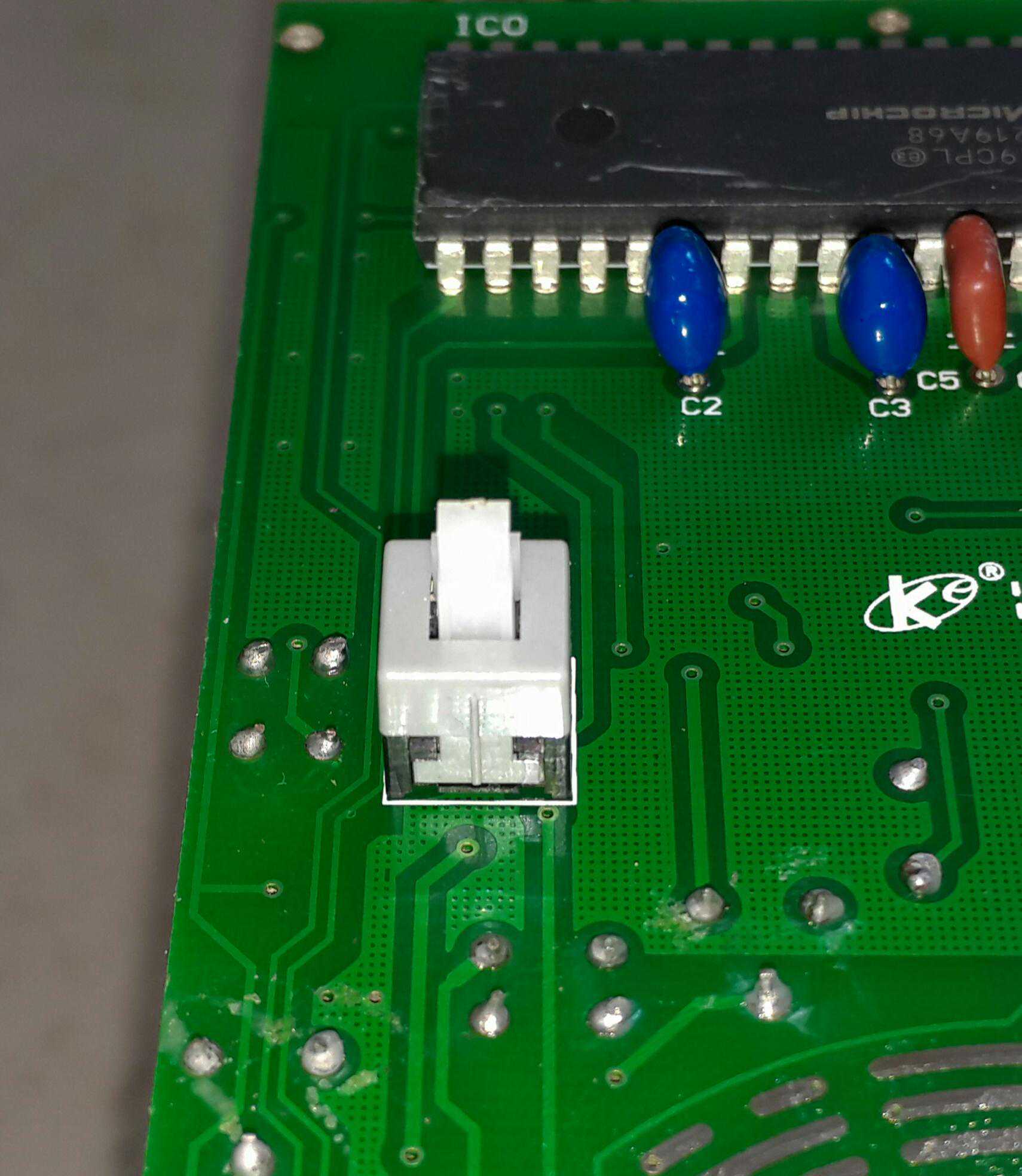

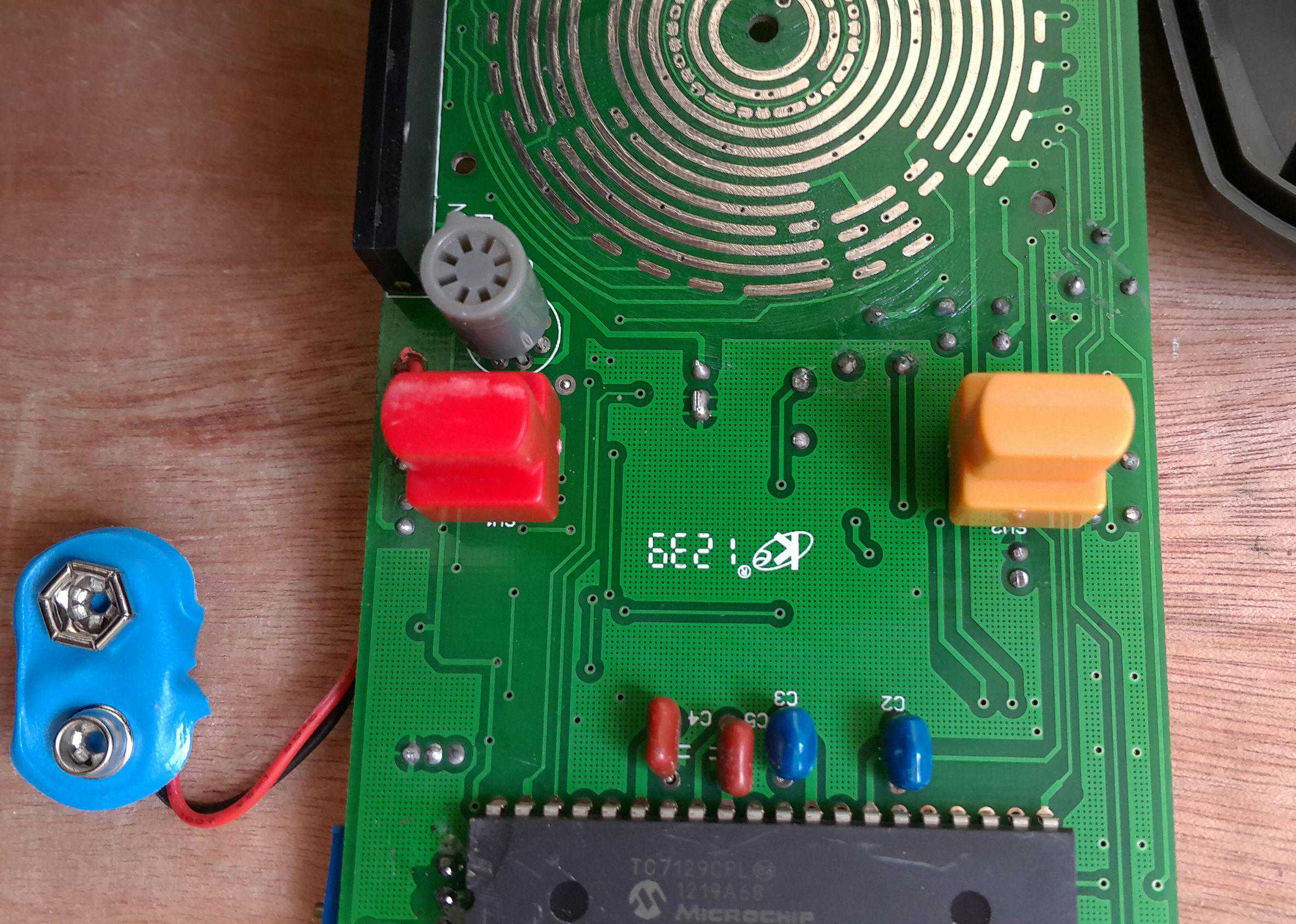

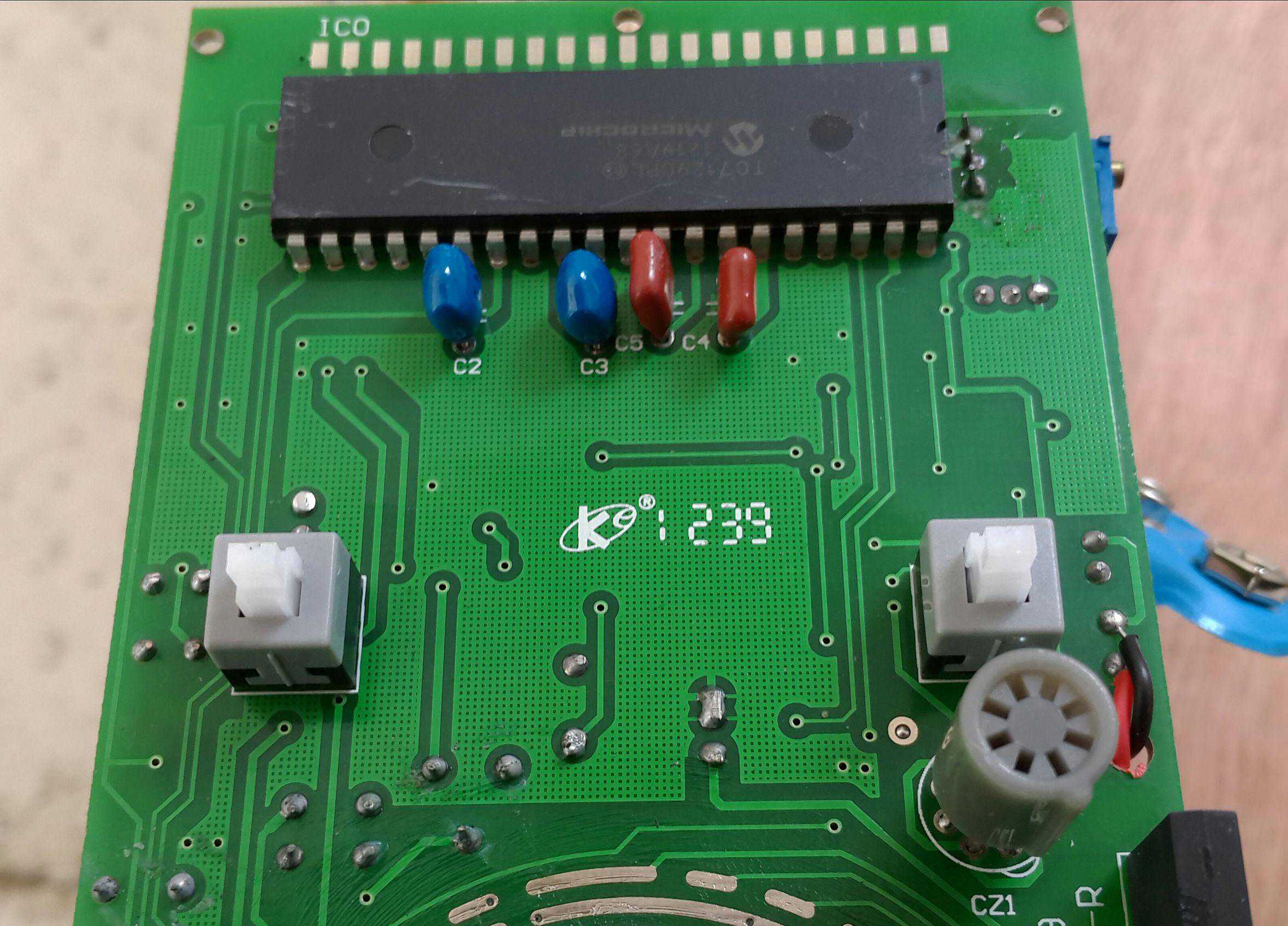

主板上的电源按键和数据保持按键。

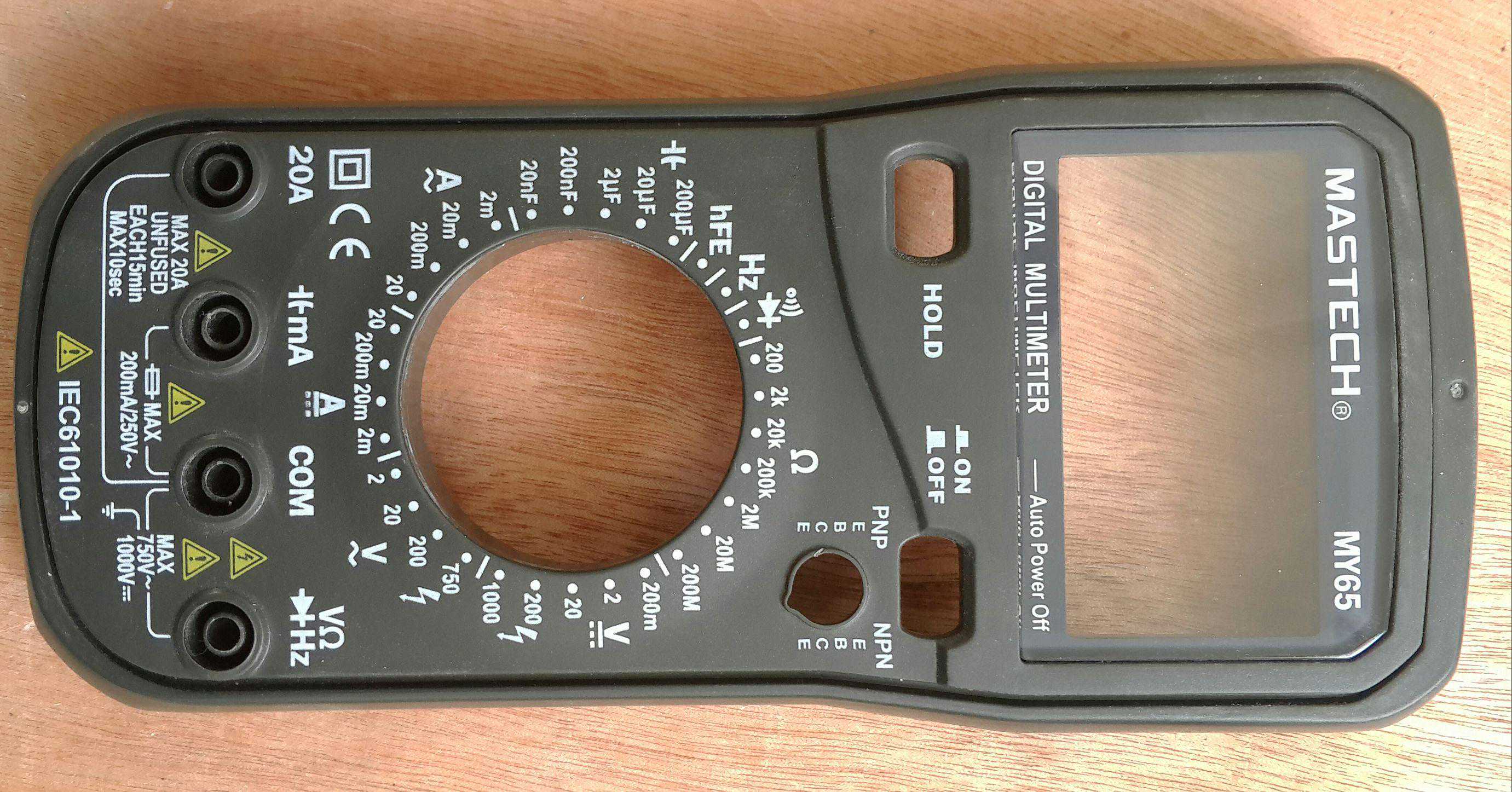

分离后的前表壳。
