交流耐压试验在电力系统中十分常见，它是电力工作者用来判断电气设备绝缘性能好坏的一种试验，也是最为直接的方式。一台电力设备能不能正式投入运行，一定要事先进行该试验，这样有利于确保电气设备的绝缘水平，防止绝缘事故发生。
我们知道交流耐压试验属于一种破坏性试验，因此在正式操作之前一定要测定绝缘电阻和吸收比，直流耐压或经tgδ测试合格。要是设备存在受潮或缺陷问题，则我们应该对其做一些干燥处理后，再进行耐压。
交流耐压试验对电气设备内部的绝缘损坏与劣化是累计的，它会使其绝缘性能渐渐地降低。所以，我们一定要选择正确合适的试验电压和时间。电压越高，我们可以使检测出设备绝缘缺陷的效率越高，同时，也会带来一些弊端，如电压越高会使被试验设备的击穿可能性越大，那么绝缘劣化的累计效应就会越严重。
所以，国家相关部门按照每一种绝缘绝缘材质和它所能承受的电压范围制定了各种电气设备的出厂试验标准。并且，交接试验标准以及预防性试验标准的电压低于出厂试验电压。要是一些设备不存在累积效应的话，那么，它的试验电压和出厂值是一样的。
绝缘的击穿电压Uj与加压的持续时间是紧密联系的，它会随着持续时间的增加而下降，所以，规定了60s。这样做一是为了观察被试品情况，使有缺陷的绝缘来得及暴露，而是不致于因为时间过长而引起的不应有的绝缘损害。
通常情况下，交流耐压试验的加压方法分为工频耐压、感应耐压试验、冲击电压试验等。
工频耐压试验可以使用常规的交流试验变压器和工频串、并联谐振试验，采用这种方式的话，我们能对交流电动机和发电机、绝缘子等设备进行试验。

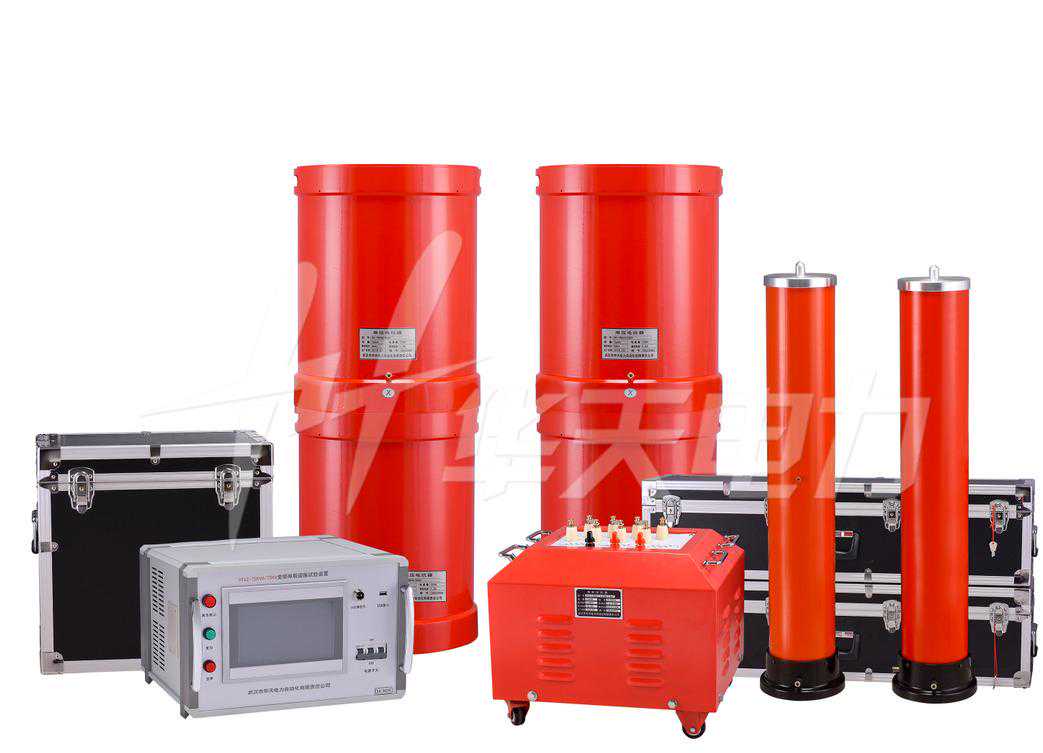

HTXZ串联谐振耐压试验装置
交流耐压试验装置：HTXZ串联谐振耐压试验装置
感应耐压试验往往适用于变压器、电磁式电压互感器等电气设备，可以采用的方法是从二次加压使得一次侧感应高压。这种方式既可以考验被试品的主绝缘，还能对纵绝缘进行有效考察，往往采用100~400Hz的倍频来进行。

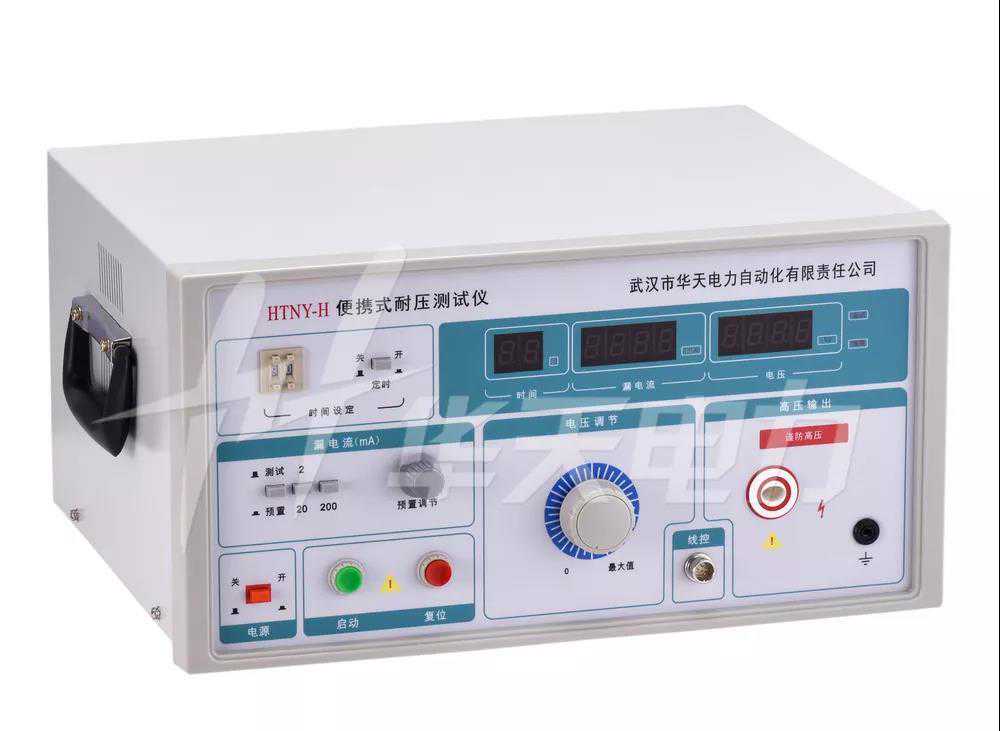

HTNY-H便携式耐压测试仪
感应耐压试验设备：HTNY-H便携式耐压测试仪
冲击电压试验主要是考验被试品耐受操作波过电压和大气过电压下绝缘的承受能力，它分为操作波冲击电压试验和雷电冲击电压试验。

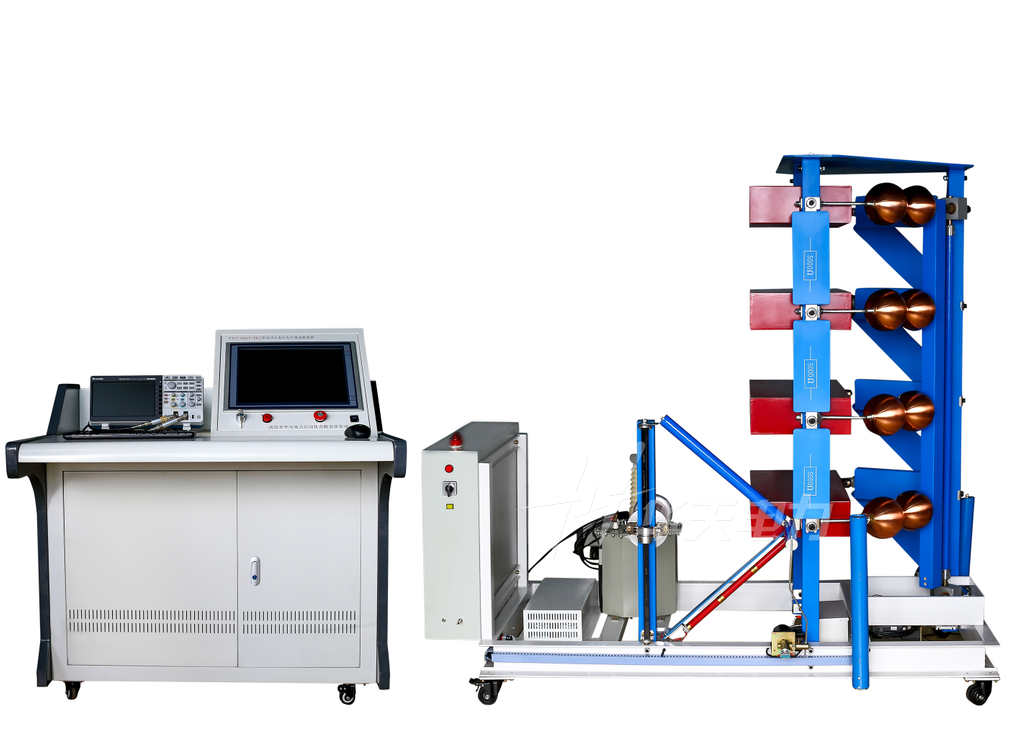

HTCJ-V雷电冲击电压发生器装置
雷电冲击电压试验装置：HTCJ-V雷电冲击电压发生器装置
既然进行交流耐压试验时，电压的和加压方式如此重要，那么一般设备的选取和电压的产生与测量如何进行呢？首先，我们要根据不同的设备来选取不同容量的耐压装置，这里我们需要先将电容电流计算出来，公式：IC=ωCxUs，Us已有规定，而Cx要参阅资料或实测。
比如我们需要对变电所厂用到的电气设备如断路器进行交流耐压试验的时候，我们应该采用的是50kV/6kVA的耐压装置，而要对电动机进行耐压试验的时候则需要的是15kV/10kVA的试验变压器来进行。

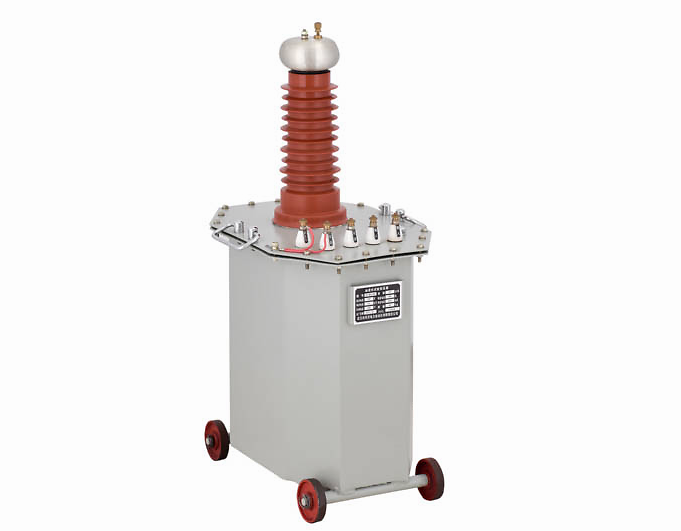

华天电力YDJ油浸式试验变压器
要是对发电机、变压器、电力电缆耐压时，我们则应该用串、并联谐振装置，另外串联谐振要采用激励变压器，而可调电感的耐压等级应和被试品一样，因其串联回路的电压相互抵消，则激励变的容量可降低Q倍。
通常情况下，当我们测量试验电压的时候，要是小容量的被测设备我们可以将变压器低压侧电压与变压器变比相乘即可获得。然而，要是大容量的被试品的话，我们不能采取小容量的测试方法，因为我们要考虑到容升效应和被试电压的有效可靠。高压侧电压的测量一定要用合格的高压测试仪来测。
容升效应是什么呢？其实它就是设备在交流耐压时，容性电流在绕组上会产生漏抗压降，致使实际用到的被试品上的电压值远远大于按变比计算出的高压侧输出的电压。
此外，在进行试验的时候，还应该注意任何被试品在交流耐压前，应先进行其他绝缘试验，只有测试合格后方可进行。充油设备应静止规定的时间并油合格的情况下，以排除内部可能残存的气体。前面说过的，试验前还要测试绝缘电阻，试验现场应设置安全区域、悬挂“高压危险“的标志牌和围栏，过压保护调整好，一般为1.1~1.15倍试验电压，整定过流保护，一般为1.5倍电容电流，加压前要检查调压器的零位，不可冲击加压。
