Q81F-16P两通快装球阀采用SUS304、316L,可以符合食品、生物领域介质的要求,两通快装球阀其光滑,自动排空手工艺流体通道还适用于蒸汽清洗的需要。
工作压力:1.0
工作温度:-10℃+150℃
连接形式:卡箍快装、法兰
处理工艺:镜面抛光处理
配件:0形密封卡圈2个
标准:ISO、DIN、IDF、SMS、3A等
材质:不锈钢sus304和sus316L
质量:产品内外用抛光设备处理,达到表面要求
密封圈:EPDM、NBR、PTFE

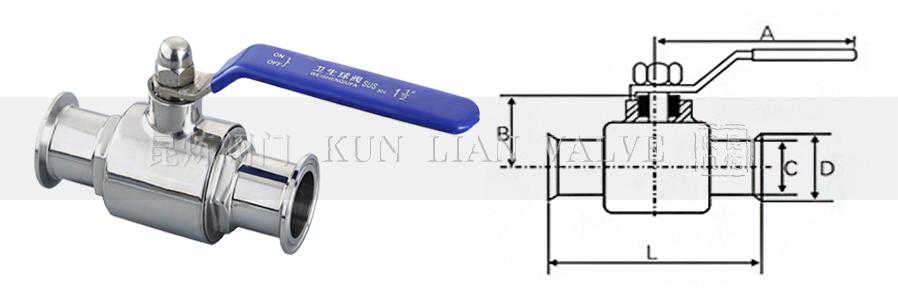

Q81F-16P两通快装球阀结构图

(工业标准有:ISO、DIN、IDF、3A、SMS等)
SIZE
C
D
L
B
A
3/4"
19
50.5
95
50
100
1"
25.4
50.5
120
55
115
11/4"
32
50.5
130
58
130
11/2"
38
50.5
140
60
150
2"
51
64
170
80
180
21/2"
63.5
77.5
190
90
200
3"
76.3
91
210
95
220
31/2"
89
106
220
110
260
4"
101.6
119
240
118
320
