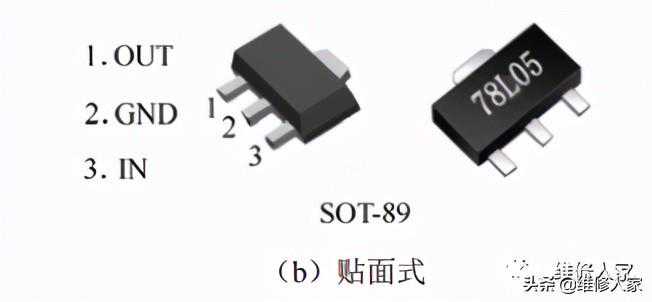

三端不可调稳压器是目前应用最广泛的稳压器。常见的三端不可调稳压器的实物外形与引脚功能如图所示。
三端不可调稳压器主要有78××系列和79××系列两大类。其中，78××系列稳压器输出的是正电压，而79××系列稳压器输出的是负电压。三端不可调稳压器的主要产品有美国NC公司的LM78××/79××、美国摩托罗拉公司的MC78××/79××、美国仙童公司的μA78××/79××、日本东芝公司的TA78××/79××、日本日立公司的HA78××/79××、日本日电公司的μPC78××/79××、韩国三星公司的KA78××/79××以及意法联合公司生产的L78××/79××等。其中，××代表电压数值，比如，7812代表输出电压为12V的稳压器，7905代表输出电压为−5V的稳压器。
1．三端不可调稳压器的分类
（1）按输出电压分类
按输出电压，三端不可调稳压器可分为10种，以78××系列稳压器为例，包括7805（5V）、7806（6V）、7808（8V）、7809（9V）、7810（10V）、7812（12V）、7815（15V）、7818（18V）、7820（20V）、7824（24V）。
（2）按输出电流分类
按输出电流，三端不可调稳压器可分为多种，电流大小与型号内的字母有关，稳压器最大输出电流与字母的关系如表所示。
如表所示，常见的78L05就是最大输出电流为100mA的5V稳压器，而常见的AN7812就是最大输出电流为1.5A的12V稳压器。
2．78××系列三端稳压器
（1）78××系列三端稳压器的构成

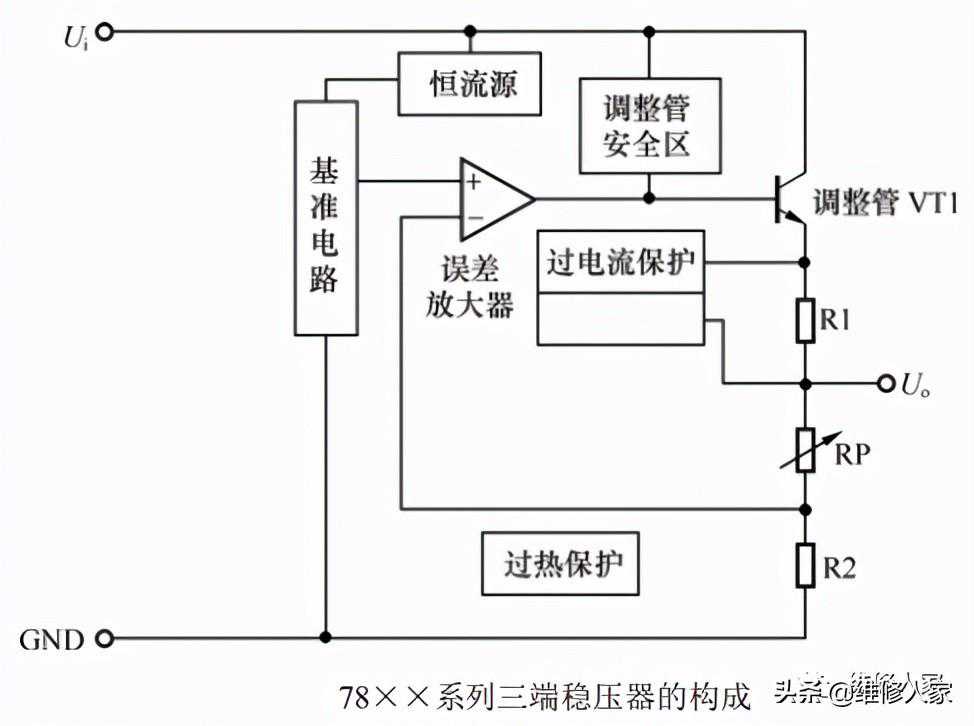

78××系列三端稳压器由启动电路（恒流源）、取样电路、基准电路、误差放大器、调整管、保护电路等构成，如下图所示。
（2）78××系列三端稳压器的工作原理
如上图所示，当78××系列三端稳压器输入端有正常的供电电压Ui输入后，该电压不仅加到调整管VT1的c极，而且通过恒流源为基准电路供电，由基准电路产生基准电压。基准电压加到误差放大器后，误差放大器为VT1的b极提供基准电压，使VT1的e极输出电压。该电压经R1限流，再通过三端稳压器的输出端子输出后，为负载供电。当输入电压升高或负载变轻，引起三端稳压器输出电压Uo升高时，通过取样电阻RP、R2取样后的电压升高。该电压加到误差放大器后，使误差放大器为调整管VT1提供的电压减小，VT1因b极输入电压减小导通程度减弱，它的e极输出电压减小，最终使Uo下降到规定值。当输出电压Uo下降时，稳压控制过程相反。这样，通过该电路的控制确保稳压器输出的电压Uo不随供电电压Ui高低和负载轻重变化而变化，实现稳压控制。
当负载异常引起调整管过电流时，被过电流保护电路检测后，使调整管VT1停止工作，避免调整管过电流损坏，实现了过电流保护。另外，VT1过电流时，温度会大幅度升高，被芯片内的过热保护电路检测后，也会使VT1停止工作，避免了VT1过热损坏，实现了过热保护。
3．79××系列三端稳压器
（1）79××系列三端稳压器的构成

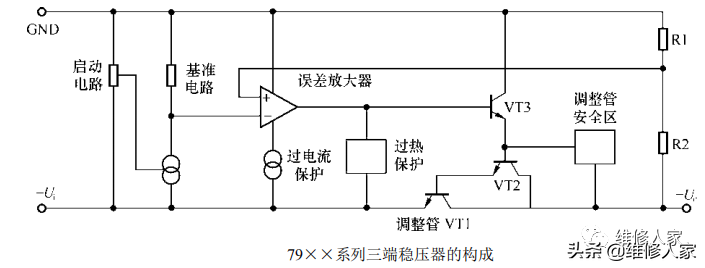

79××系列三端稳压器的构成和78××系列稳压器基本相同，如下图所示。
（2）79××系列三端稳压器的工作原理
如上图所示，79××系列三端稳压器的工作原理和78××系列稳压器一样，区别就是它采用的是负压供电和负压输出方式。
4．三端不可调稳压器的检测

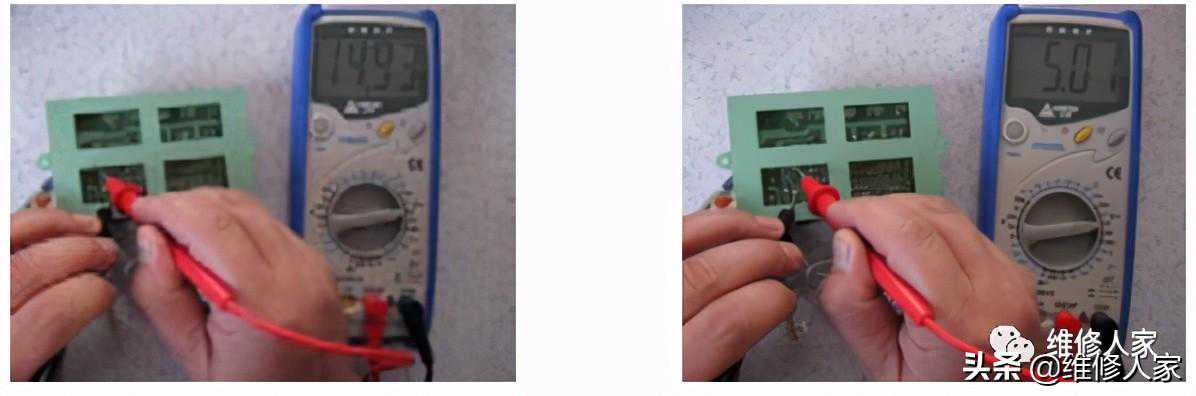

检测三端不可调稳压器时，可采用电阻测量法和电压测量法两种方法。而实际检测中，一般都采用电压测量法。下面以空调通用板的5V电源电路为例进行介绍，测量过程如图所示。
为空调器通用板电路供电后，用“20V”直流电压挡测78L05的输入端对地电压为14.93V，测输出端与接地端间的电压为5.01V，说明该稳压器及相关电路正常。若输入端电压正常，而输出端电压异常，则为稳压器或负载异常。将KA7812的供电端和接地端通过导线接在稳压电源的正、负极输出端子上，将稳压电源调在16V直流电压输出挡上，测得KA7812的供电端与接地端之间的电压为15.85V，输出端与接地端间的电压为11.97V，说明该稳压器正常。若输入端电压正常，而输出端电压异常，则为稳压器异常。
提示：若稳压器空载电压正常，而接上负载时，输出电压下降，则说明负载过电流或稳压器带载能力差。这种情况下，缺乏经验的人员最好采用代换法进行判断，以免误判。
