蒸汽管道中常见的喷嘴流量计工作原理及类型

1、喷嘴流量计的工作原理

喷嘴流量计属于节流式流量计，如图1所示，主要由节流装置和差压计组成的流量测量仪表，由三部分组成：

喷嘴流量计

（1）将被测流体的流量转换成差压信号的节流装置，包括节流元件、取压装置、前后测量管，节流元件是在直线管道中，使流束产生收缩的装置；

（2）传输差压信号的信号管路；

（3）测量差压值的差压计或差压变送器及显示仪表。

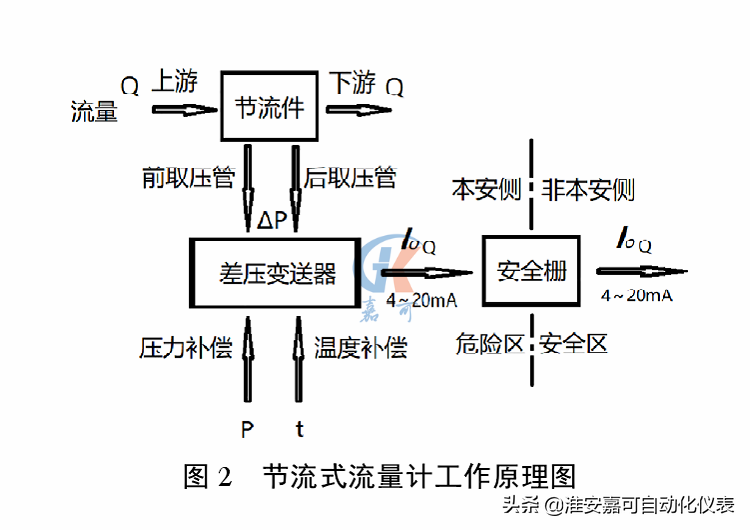

其工作原理是满管的流体流经管道内的节流装置，流束在节流元件处收缩，则流速增加，据能量守恒定律和流动连续性方程，动压能和静压能在一定条件下可以互相转换，流速加快的结果必然要导致静压能的降低，因而在节流元件的前后产生了静压力差（或称差压）。流体的流速愈大，在节流元件前后产生的差压也愈大，所以可通过测量差压来衡量流体流过节流装置时的流量大小，其原理图，见图2。
