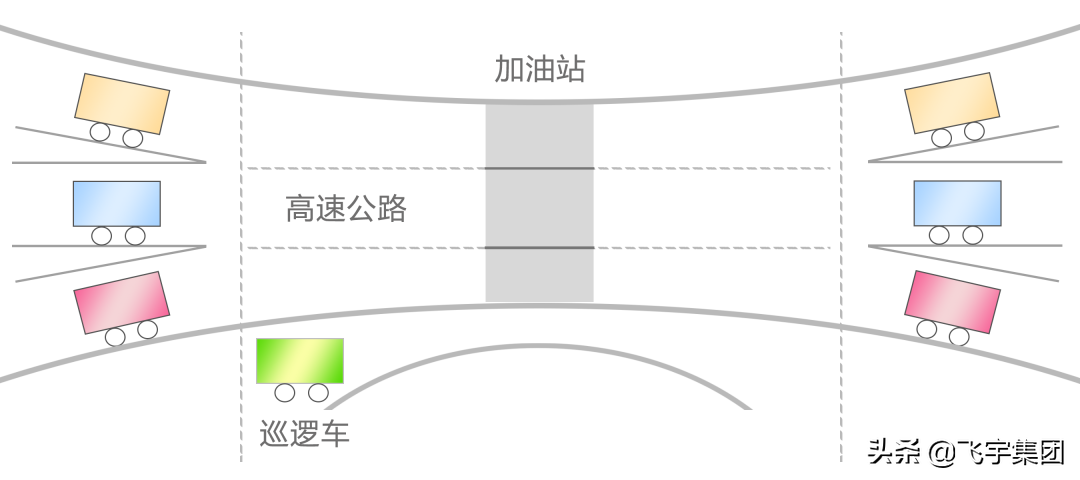

WDM是将一系列载有信息、但波长不同的光信号合成一束，沿着单根光纤传输；在发送端经复用器(亦称合波器，Multiplexer)汇合在一起，并耦合到光线路的同一根光纤中进行传输的技术；在接收端，经解复用器(亦称分波器或称去复用器，Demultiplexer)将各种不同波长的光信号分开，然后由光接收机作进一步处理以恢复原信号。在同一根光纤中同时让两个或两个以上的光波长信号通过不同光信道各自传输信息,称为光波分复用技术,简称WDM。
01波分复用器原理
用波分复用器和解复用器(也称合波/分波器)分别置于光纤两端,实现不同光波的耦合与分离。

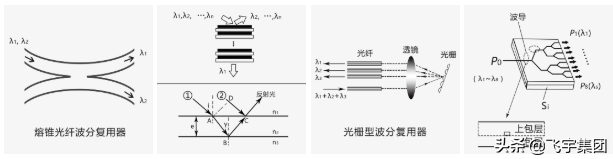

光波分复用器的种类很多。应用不同的领域，WDM器件的技术要求和制造方法都不相同，大致可分为以下四类：
熔融拉锥型波分复用器
当2根单模光纤的纤芯充分靠近时，单模光纤中的2个机模会通过瞬逝波产生相互耦合，在一定的耦合系数和耦合长度下，便可以造成不同波长成分的波道分离，而实现分波效果。
介质膜型波分复用器
介质膜型波分复用器的基本单元由玻璃衬底上交替地镀上折射率不同的两种光学薄膜制成，它实际上就是光学仪器中广泛应用的增透膜。
光栅型波分复用器
用于WDM中的主要是闪耀光栅，它的刻槽具有一定的形状，如图所示，当光纤阵列中某根输入光纤中的光信号经透镜准直后，以平行光束射向闪耀光栅。由于光栅的衍射作用，不同波长的光信号以方向略有差异的各种平行光束返回透镜传输，再经透镜聚焦后，以一定规律分别注入输出光纤之中。
阵列波导型波分复用器
波导阵列型光栅（ArrayedWaveguiedGrating，AWG）器件的结构如右所示，由输入输出波导群，两个盘形波导及AWG一起集成在衬底上而构成。各波导路径长度差所产生的效应与闪耀光栅沟槽作用相当，从而起到光栅之用，输入和输出端通过扇形波导与AWG相连。当某根输入光纤中含有多波长信号时，则在输出端的各光纤中分别具有相关波长的光信号。
02CWDM粗波分复用器
目前粗波分复用（CWDM，CoarseWavelengthDivisionMultiplexing）技术中应用的复用器主要是薄膜滤波片型，技术是满足传输网络带宽需求剧增的有效途径，能为城域网和局域网应用提供一种节省成本的高容量解决方案。薄膜滤波片型复用器的工作带宽可达13nm，相邻通道隔离度30dB以上，偏振相关损耗不到0.2dB，稳定性好。

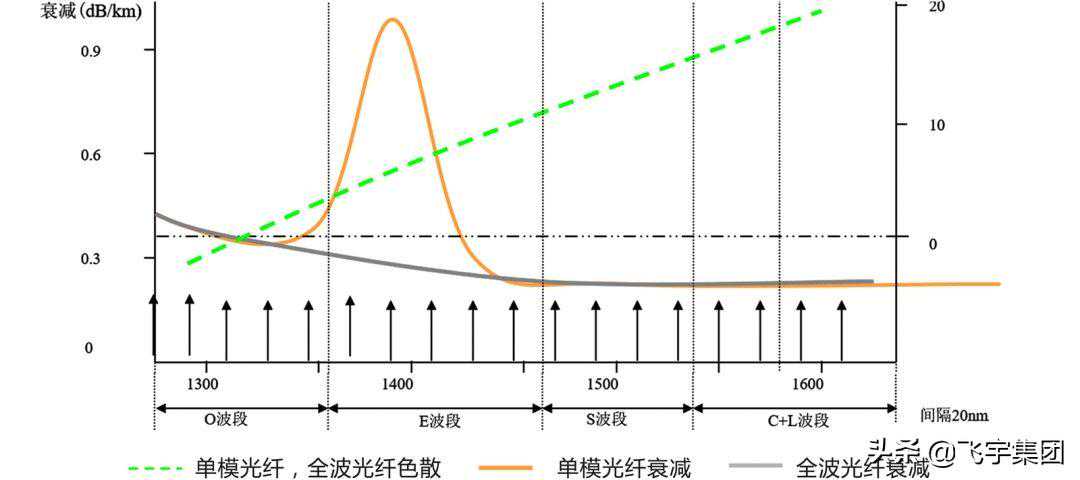

波长范围：定义的CWDM标称波长及衰耗（18波）
虽然定义了CWDM的O、E、S、C、L五个波段共18个波长，但由于目前城域内铺设的太多的G652、G655光纤，在E波段存在着“水峰”，导致光在这一波段窗口传输时的衰耗太大，业务无法正常开通。
新推出的“全波”光纤消除了E波段1400nm附近的“水峰值”，18个波长的衰耗相对平滑，使得CWDM可以使用更多的波长传输业务。

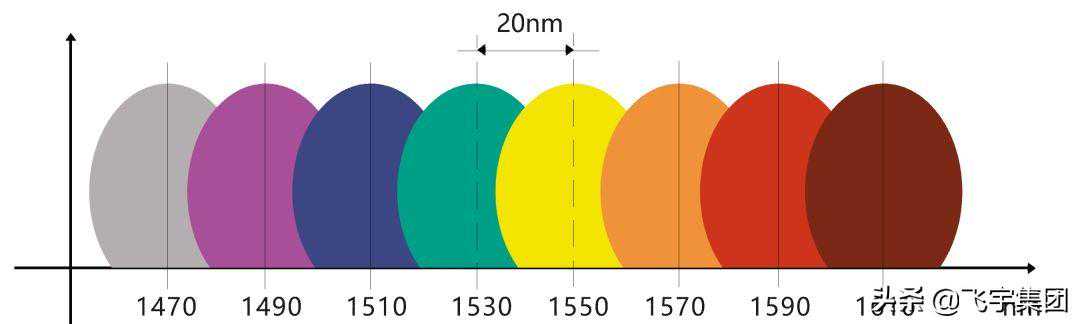

因此目前CWDM多使用1470nm～1610nm共8个波长传输业务。

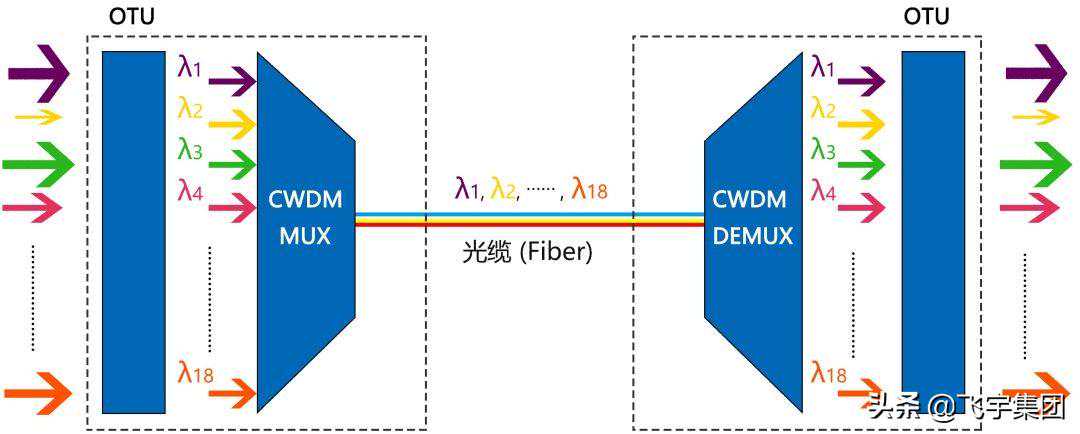

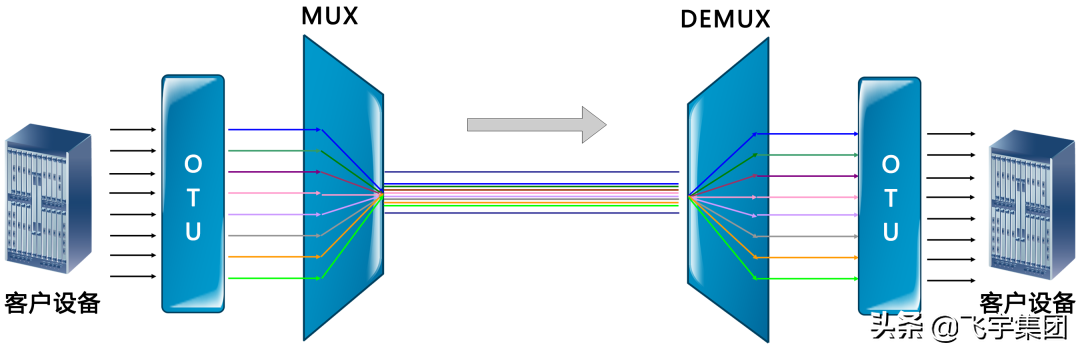

CWDM的工作原理是利用光复用器将不同波长的光信号复用至单根光纤进行传输；在链路的接收端，借助光解复用器将光纤中的混合信号分解为不同波长的信号，连接到相应的接收设备。主要结构：
光波长转换单元（OTU）：把携带业务的850、1310nm等波长光信号转换成CWDM特定波长光信号后输出，同时可以对原光信号进行不同程度的再生、整形和放大。
合波/分波器（MUX/DEMUX）：MUX将多路不同波长的光信号复用到一根光纤上传输；DEMUX将对端复用器发射过来的混合光信号分解为原来的多路光波长信号。
CWDM应用
粗波分复用器广泛应用于波分复用系统、城域网、存储区域网、CATV系统等领域。
（1）网络扩容和升级
用于波分系统在局域网、存储区域网等应用方案中的网络扩容和升级、各类信号混合传输。粗波分复用（CWDM）系统有点到点、星型拓扑等结构，星型拓扑结构具有自我保护和自我修复功能，包括链路断开保护和节点故障分离。粗波分复用（CWDM）的星型链路和点对点链路十分适合局域网以及存储区域网络中分散节点间的互连通信，设备利用有限的光纤资源，复用出几倍于原有的带宽来实现点与点之间多业务的双向汇聚，大大提高光纤的传输容量，节省铺设光缆的时间和成本,在开通新业务时不影响原有业务。凭着低成本、低功耗、小体积等诸多优点，粗波分复用（CWDM）系统已经大量应用于局域网和存储区域网。
（2）模式转换、波长转换
可完成单模光波转换成任意单模、多模光波,适用于各种复杂的网络情况。也可完成单模、多模光波任意波长转换成CWDM波长，或将一个CWDM波长转换为另一个任意波长,传输距离可达几百公里。
（3）光中继（CWDM+OEO应用）
可将多个CWDM串联以增加传输距离(可达数百公里)。利用OEO解决了CWDM传输距离受限等问题，支持多种业务中继传输。
CWDM产品特点
经济性。飞宇集团的CWDM宽带宽，传输容量大，降低网络运营成本。通过OEO等可进行长距离传输，兼容已有光纤，提高光纤资源的利用率；
低插损、高隔离度、高稳定性和可靠性、光路无胶。确保整个系统高效率、安全稳定运行；
体积小、功耗低、数据透明传输。维护简便、节约机房空间。在一根光纤上提供不同速率、协议透明的传输通道；
灵活组网、平滑扩容能力。随着业务量的增加，可以通过插入新的OTU板进行容量的扩展。

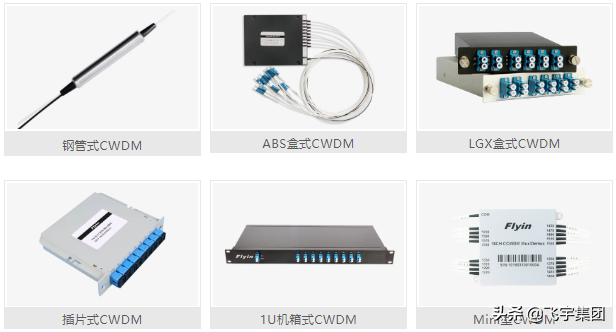

CWDM产品展示
03DWDM密集型波分复用器
密集型波分复用器（DenseWavelengthDivisionMultiplexing）。“密集”的意思是指，波长通道非常狭小并且相互之间非常接近。和CWDM技术本质一样，都是波分复用技术。典型的波长间隔为0.8nm；常用DWDM的信道间隔从0.4nm到1.6nm，100GHzDWDM波长间隔0.8nm,200GHzDWDM波长间隔1.6nm，50GHzDWDM波长间隔0.4nm。
DWDM技术是在波长1550nm窗口附近，在EDFA能提供增益的波长范围内，选用密集的但相互又有一定波长间隔的多路光载波，这些光载波各自受不同数字信号的调制，复合在一根光纤上传输，提高了每根光纤的传输容量。
系统结构及应用模式

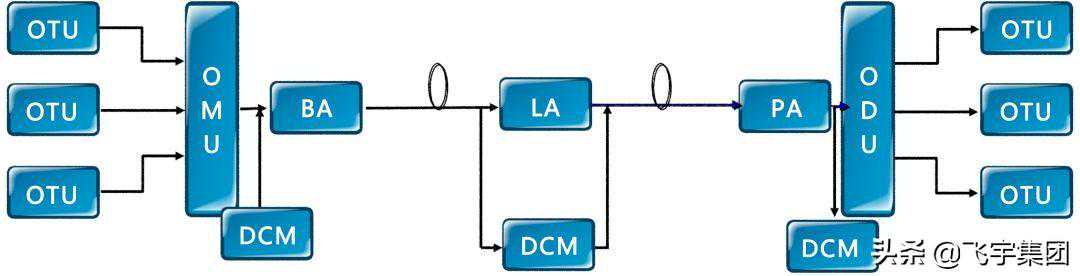

N路波长复用的DWDM系统的总体结构主要有：光波长转换单元（OTU）、合波/分波器（MUX/DEMUX）、光放大器（BA/LA/PA）。
应用模式：
DWDM应用
飞宇集团推出的密集型波分复用器广泛应用于波分复用网络、电信、在线监测、光纤放大器等领域。
（1）局域网、存储区域网等

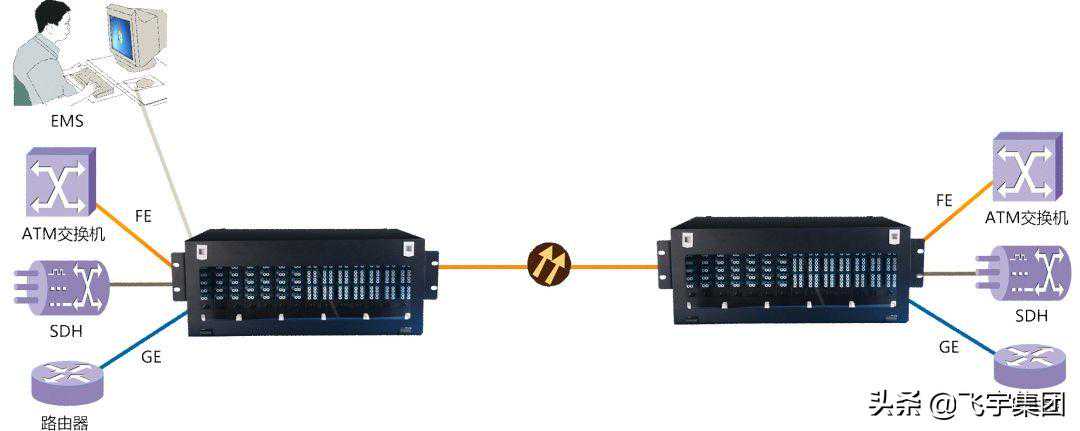

密集型波分复用器使用一对DWDM设备，点对点拓扑中传输，设备利用有限的光纤资源，复用出几倍于原有的带宽来实现两点之间多业务的双向汇聚，比CWDM具有更大的带宽容量。
（2）使用DWDM构建链状网络
密使用波分复用终端设备和光分插复用设备配合，上下几路波长，构架出城域光通信中的链状网络。
（3）使用DWDM构建链状网络
密使用波分复用终端设备和光分插复用设备配合，上下几路波长，构架出城域光通信中的链状网络。
（4）DWDM+EDFA+DCM的应用
利用EDFA光放技术，配合DWDM，实现长途传输；同时，考虑色散问题，进行色散补偿。

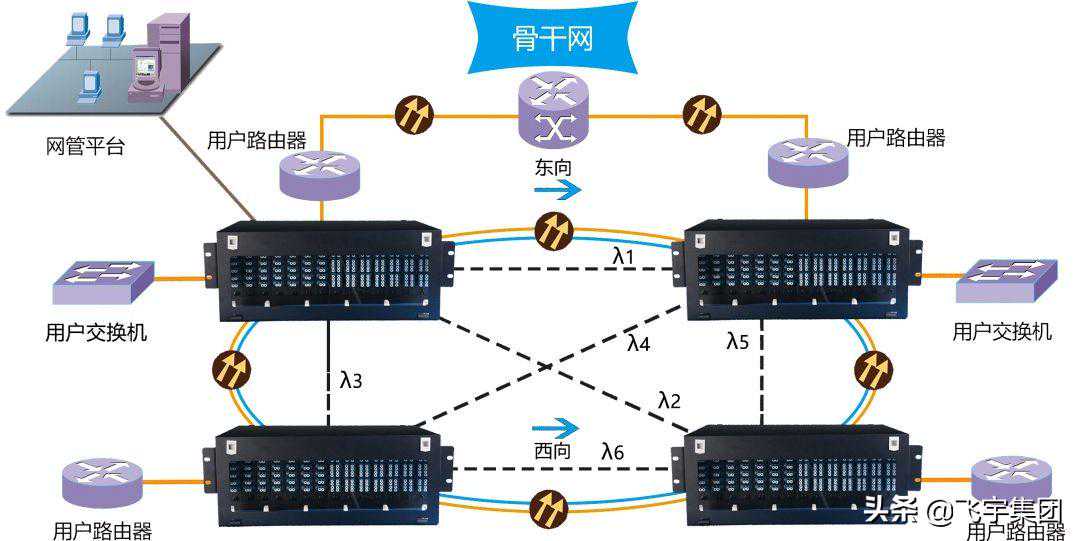

（5）利用DWDM进行双星型网络改造
原来由于每个节点都需要四根光纤与核心层交换机相连，因此需要大量的光纤资源。通过DWDM组建的双星型网络，只需要很少的光纤就可以更好地完成相同的功能。同时能够在有限的光纤资源上提供更多的用户接入。
DWDM产品特点
设备容量大。目前使用单模光纤传输，DWDM的每通道的最高传输速率可达25G，总容量可达2400G。
低偏振相关损耗、低插损、高隔离度、高稳定性和可靠性。确保整个系统高效率、安全稳定运行。
多业务接入能力。多个光信号通过采用不同波长复用在一根光纤中传输；每个波长上承载不同信号：SDH、PDH、ATM、IP等；
组网灵活。可组成点到点、点对多点、链状、环状、单纤单向、单纤双向等网络拓扑结构。
满足多种规格的传输距离。无中继可支持30km、40km、80km、100km、120km等多种距离规格；支持中继，实现长距离的传输。

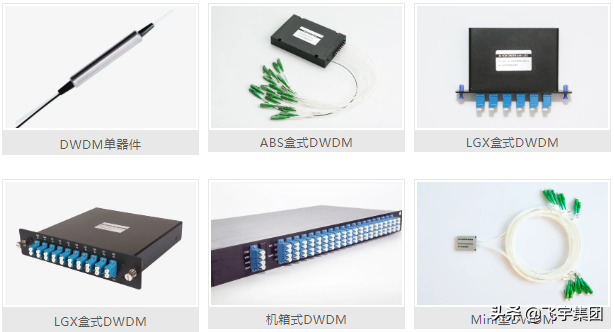

DWDM产品展示

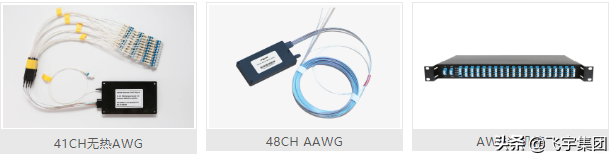

04AWG波导阵列型光栅
波导阵列型光栅（ArrayedWaveguiedGrating，AWG）器件的结构如右所示，由输入输出波导群，两个盘形波导及AWG一起集成在衬底上而构成。各波导路径长度差所产生的效应与闪耀光栅沟槽作用相当，从而起到光栅之用，输入和输出端通过扇形波导与AWG相连。当某根输入光纤中含有多波长信号时，则在输出端的各光纤中分别具有相关波长的光信号。
按通道间隔来分：
50G：常见机箱封装，平顶的可以做模块式，最大通道可以做到96CH；
100G：模块和机箱封装都可以，最大通道可以做到48CH；
200G：模块和机箱封装都可以。

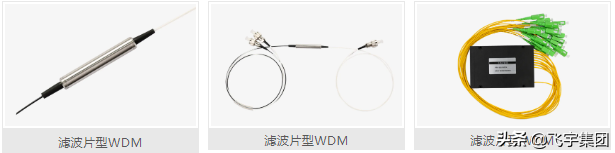

05FWDM滤波片型波分复用器
飞宇集团推出的滤波片型分复用器选用性能优良的薄膜滤光片，以保证高品质的光学性能，稳定可靠。滤波片型波分复用器可实现两通信窗光信号的合波与分波，使单根光纤传输容量倍增，还可实现纤双向通信，广泛应用于光纤升级，扩容或引入综合新业务，如广播电视，电信，互联网等方面。
产品特点：
低插入损耗
低偏振相关损耗
高隔离度
高可靠性与稳定性
应用领域：
波分复用系统
城域网
CATV系统
光放大器

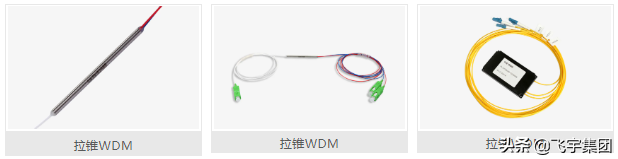

06FusedWDM拉锥波分复用器
拉锥波分复用器（FusedBiconicTaperWavelengthDivisionMultiplexing）是指基于熔融拉锥工艺的波分复用器。通过对两根光纤进行高温熔融拉锥，再经过封装后，实现两个波长的分离或合成。目前常用的波长为1310/1550nm、980/1550nm,1480/1550nm等波长的波分复用。这种熔融拉锥波分复用器所表现出最多的是1x2，2x2形式的波分复用，其封装方式可以是钢管式或ABS盒式封装，出纤方式可以为裸纤、0.9/2.0/3.0mm松套管。飞宇集团提供的拉锥WDM拥有高品质，低价格，极大的满足了客户在不同场合的使用需求。
产品特点：
低插入损耗
小型化
高隔离度
高质量比
应用领域：
光纤通信系统
有线电视网
光纤放大器
光纤传感器等
更多产品信息请访问飛宇集團官方网站
07我们的实力

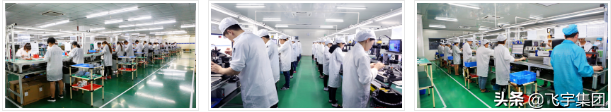

飞宇集团（深圳市飞宇光纤系统有限公司），成立于2005年11月，总部位于深圳龙华，拥有近10000平方米厂房及1000多名员工，是一家高新技术企业和全球领先的光纤通信器件制造商。含波分复用器生产产线、波分复用器研发实验室、波分复用器检测区域等。飞宇不断学习最新技术，创新进取，用标准化流程高效打造优质产品。飞宇拥有自主研发能力，并获得45项专利，其中含发明专利1项。

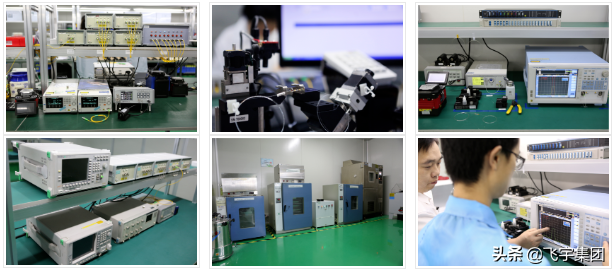

飞宇集团采购最先进的生产研发设备，包括测试工位光源、WDM光谱分析仪（OSA）、老化间、高低温循环测试、WDM测试仪、高分辨率端面检测仪、光功率计、3D干涉仪、插损、回损检测仪、WDM调试设备、O波段C+L波段可调光源、C波段可调光源、WDM测试系统等等。
