磁翻板液位计原理及应用

磁翻板液位计作为一款现场指示型液位仪表，由于具有经济节能、高密封和防泄漏的特点，颇受用户欢迎。那么，磁翻板液位计的工作原理是怎样的？主要应用于哪些场合呢？本文拟就磁翻板液位计的原理及应用介绍如下。

总体而言，磁翻板液位计的测量原理是基于连通器原理、浮力原理，和磁性耦合作用来实现的，它们三者的具体作用如下：

1．连通器原理

磁翻板液位计中都有一个容纳浮球的腔体（也称为主体管或者浮筒），其通过法兰或其他接口与容器组成一个连通器，使得其腔体内的液面与容器内的液面高度相同，且腔体内的浮球随着液面的升降而升降。

2．浮力原理

由于浸入静止流体中的物体会受到一个向上浮力，浮力大小等于该物体所排开的流体重量，此原理也称为阿基米德原理。

3．磁性耦合作用

在磁翻板液位计的实际工作中，浮筒内磁浮子的升降变化无法被外界所观察。但是，当在浮筒外部安装了带有磁性的翻片指示器后，由于浮子内磁钢的磁性对外部磁翻片的作用，翻片便会产生180°翻转，这是因为磁浮子对磁翻片产生作用，是同性相斥、异极相吸的结果。利用这一原理，外界便可以从翻片颜色的变化而清楚地辨别液位的实际位置。

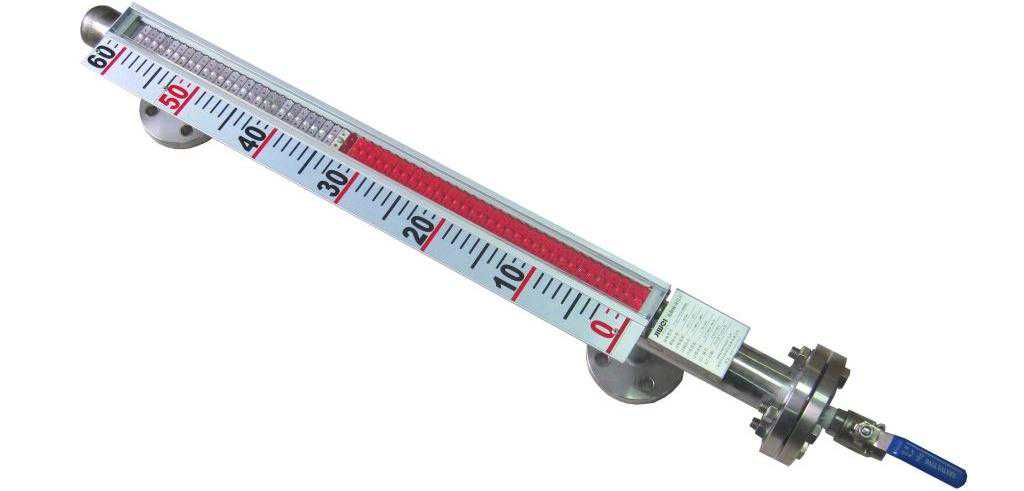

磁翻板液位计的面板，也叫翻片指示器

由于在低温、高温、高压、强腐蚀等各种恶劣的环境下也能够安全可靠工作，这使磁翻板液位计在工业生产中得到了非常广泛地应用。与上下限位磁开关、干簧管远传变送器配合使用，还可以实现远程控制、指示和记录，是槽、罐、球形容器最理想的液位测量仪表。为能满足不同场合下对不同属性液体介质的测量，计为Falp-11系列磁翻板液位计设计了4种不同型号的磁翻板液位计，分别是：

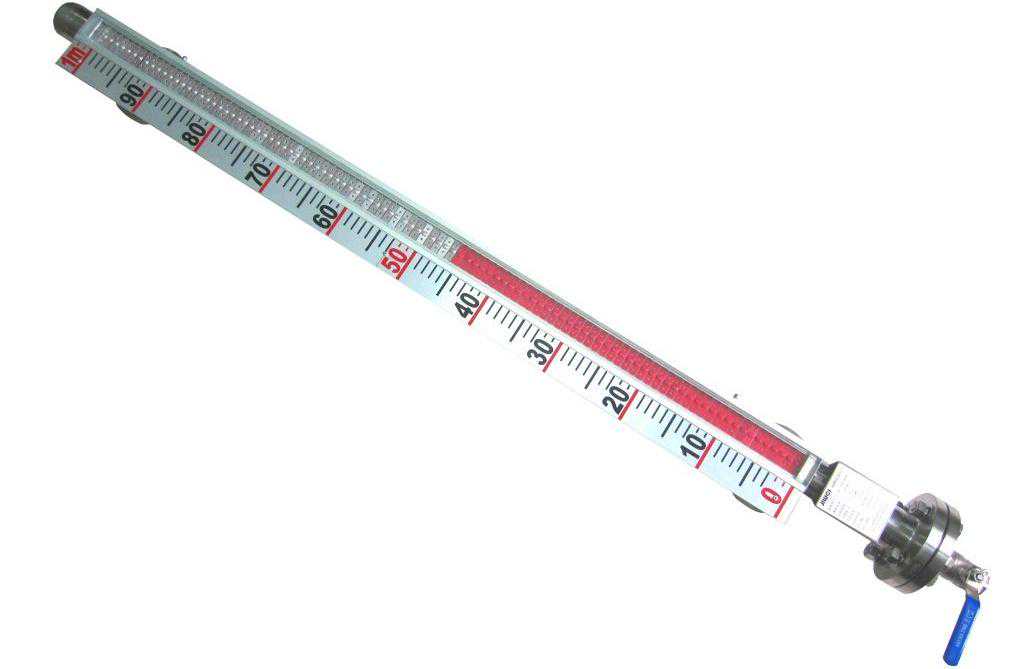

1．Flap-11S经济型磁翻板液位计

Flap-11S经济型磁翻板液位计采用304不锈钢材质，能够适用大部分普通工况与轻微腐蚀性液体的液位测量，其最突出特点是经济实用。常用于双氧水装置的氢化尾气凝液接收罐、碱蒸发器、以及电解车间水位槽罐等工业装置中的液位测量。
