西门子人机界面介绍，很不错哦

人机界面介绍

1.定义

工业人机界面HumanMachineInterface，简称HMI，又称触摸屏监控器，是一种智能化操作控制显示装置。

2.功能

数据的输入与显示；系统或设备的操作状态方面的实时信息显示；在HMI上设置触摸控件可把HMI作为操作面板进行控制操作；报警处理及打印；新一代工业人机界面还具有简单的编程、对输入的数据进行处理、数据登录及配方等智能化控制功能。

3.常规实现方式

触摸屏：TP177B，WinCCFlexible

PC：WinCC

1.HMI操作设备及SCADA系统

操作屏

B.平板PC系统和监视器

C.面向特殊要求的HMI设备

软件及SCADA软件

E.定制产品

2.选型依据

A.系统或设备中的位置（设备：触摸屏；中控室：

SCADA）；

B.所需功能及复杂程度（脚本、变量数量、数据库）；

屏幕大小，色彩分辨率；

C.通讯方式及协议支持（S7协议）；

D.价格因素；

1.角色

用户：日常运行人员；

维护人员：设备检修人员；

开发人员：系统设计人员；

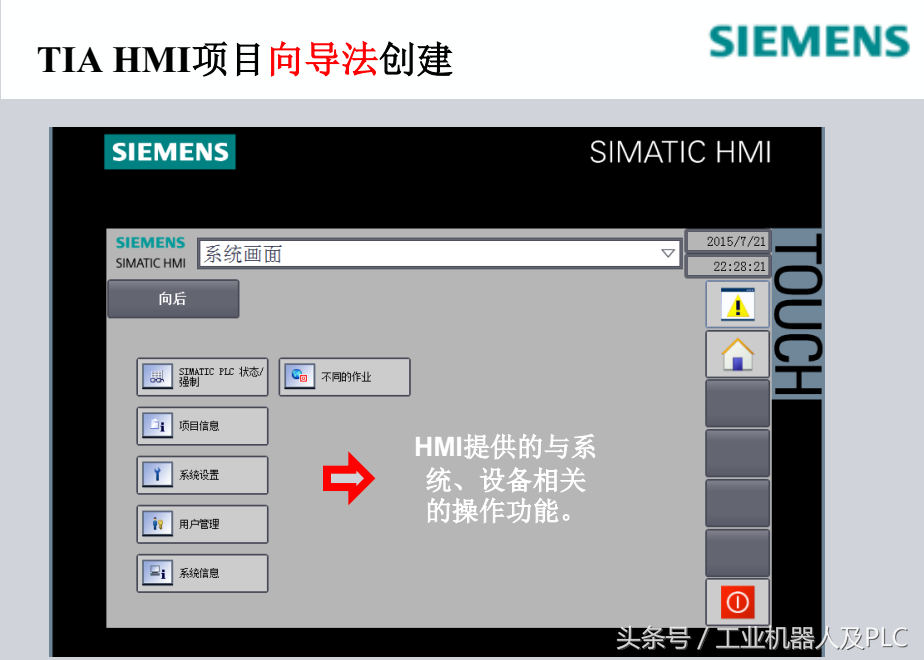

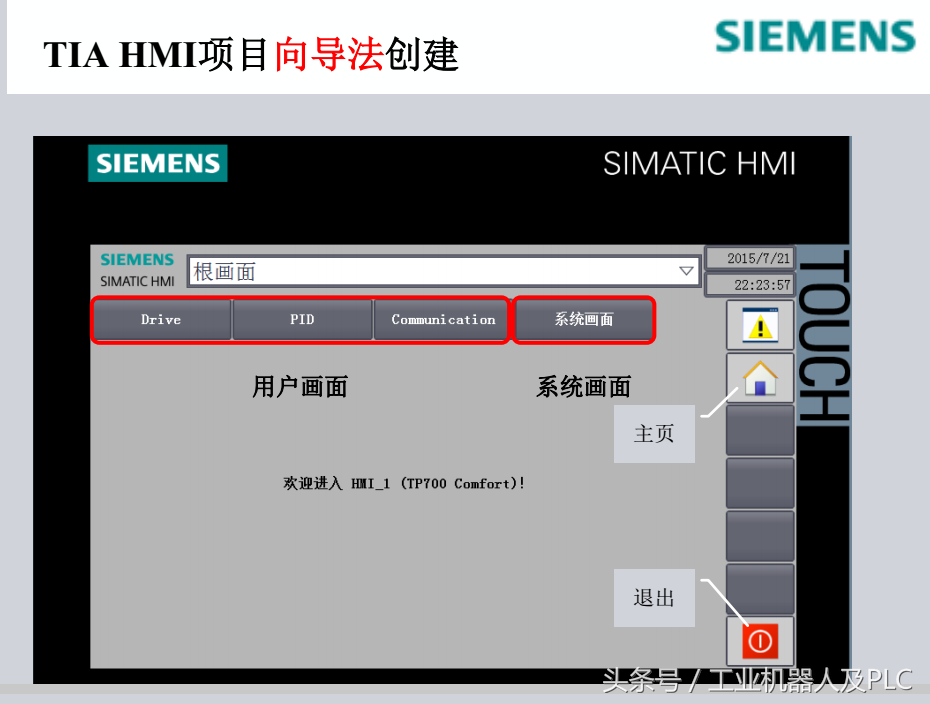

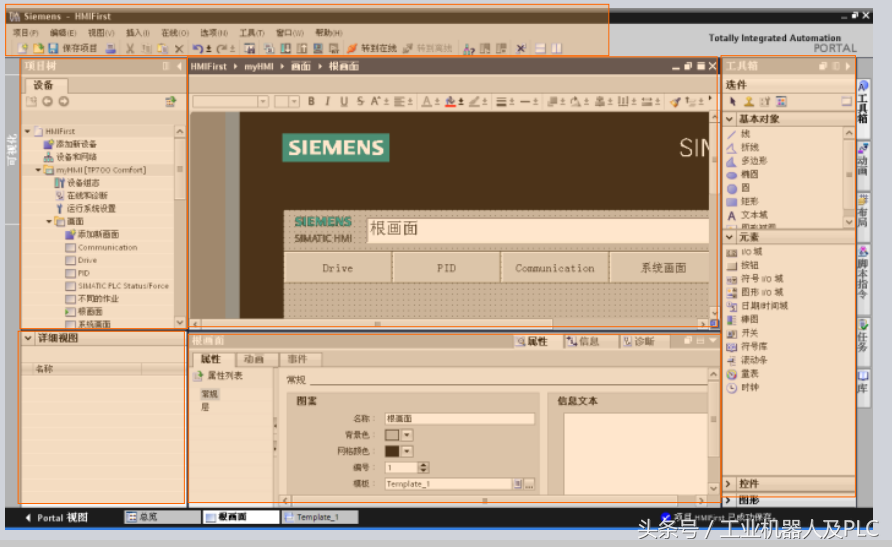

2.界面功能

自动/手动操作界面；

工艺界面；

参数界面；

各版本之间的区别如下：

WinCCBasic：可以组态所有的Basic面板。WinCCComfort：可以组态由WinCC(TIAPortal)组态的所有面板（BasicPanels、ComfortPanels、MobilePanels、x77Panels和MultiPanels）。

WinCCAdvanced：除了组态面板外，还可以组态基于PC的运行系统"WinCCRuntimeAdvanced"。

WinCCProfessional：除了"WinCCAdvanced"可组态的设备外，还可以组态基于PC的运行系统"WinCCRuntimeProfessional"。

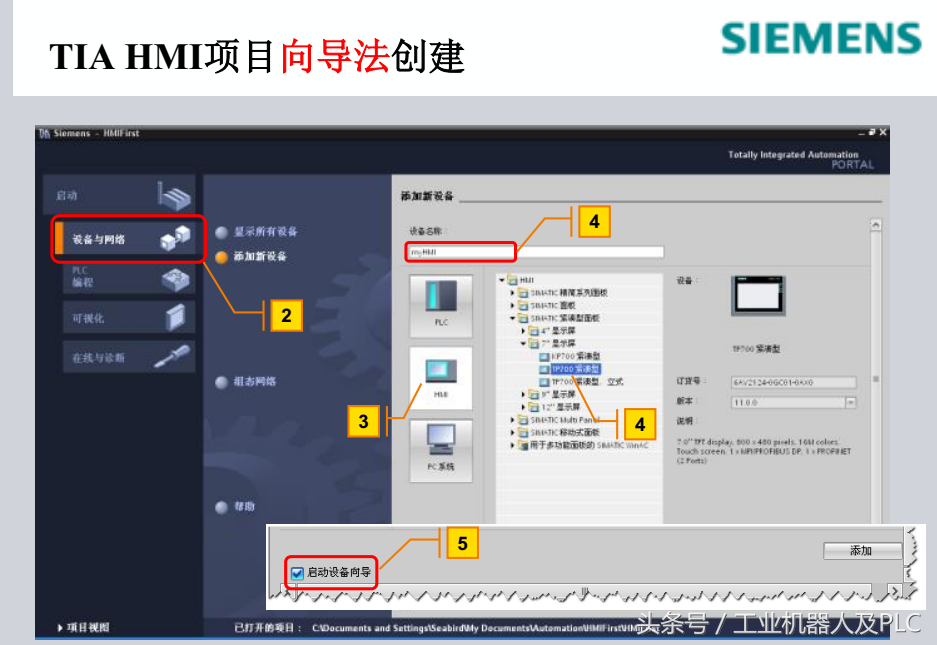

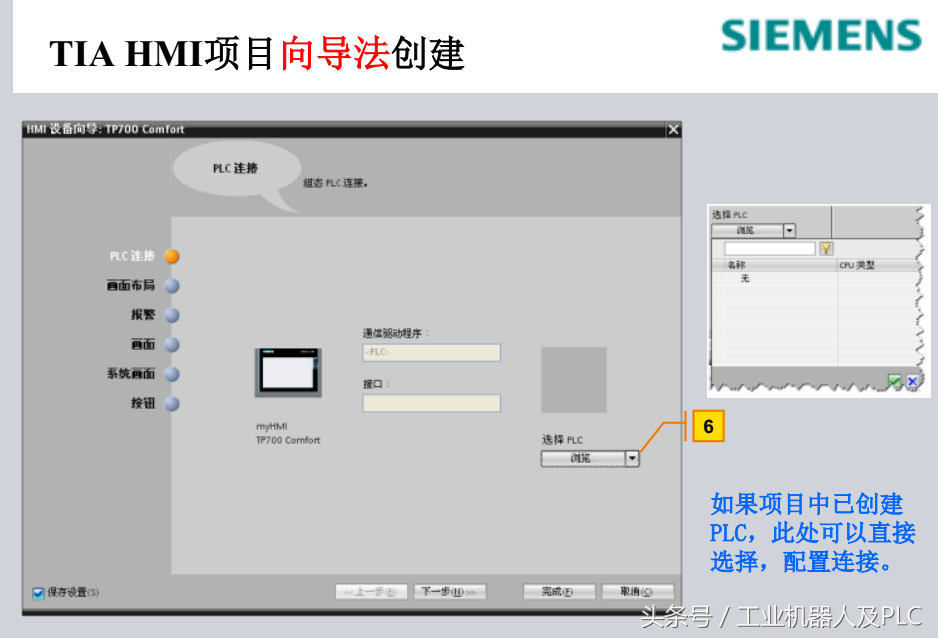

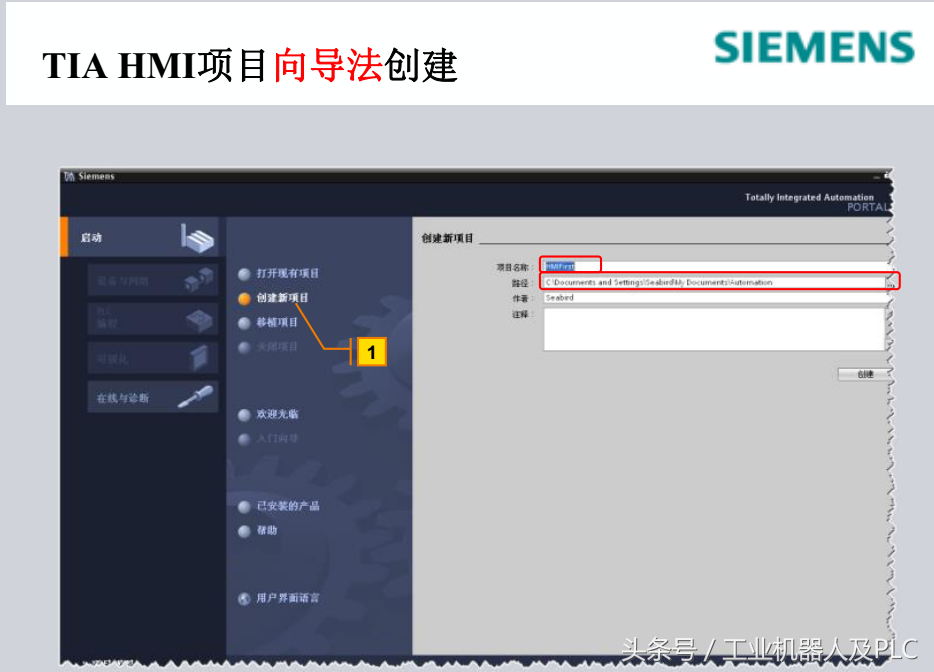

1.正确选择所需设备；

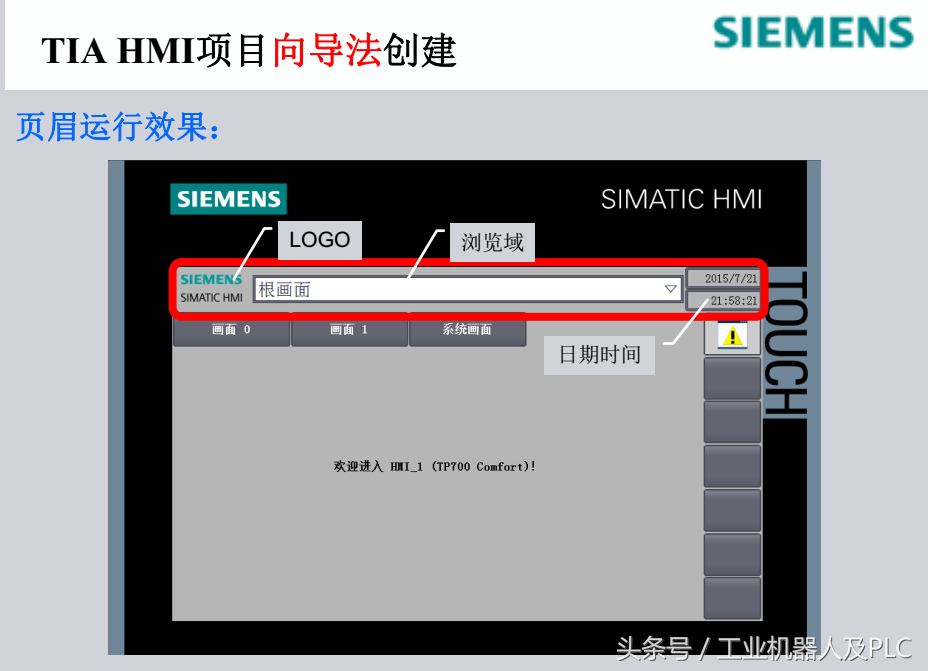

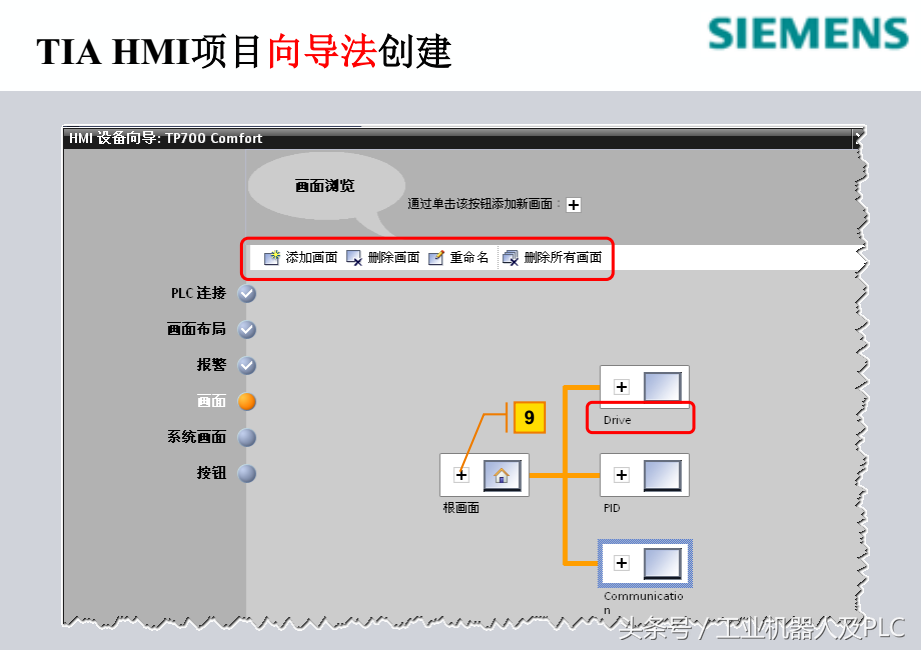

2.给出画面拓扑结构，并自动创建各画面及配置导航栏；

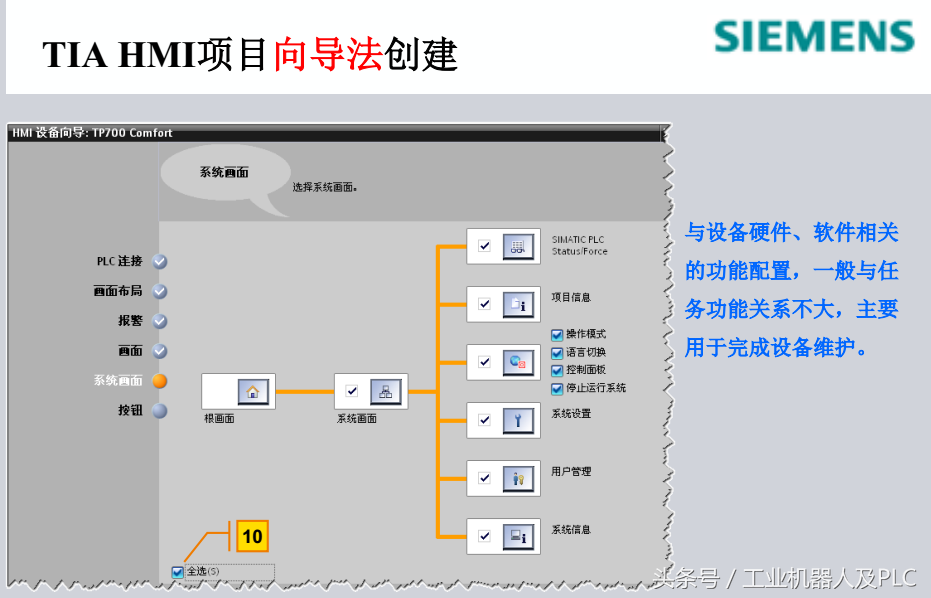

3.系统画面能快速选择与设备相关操作；

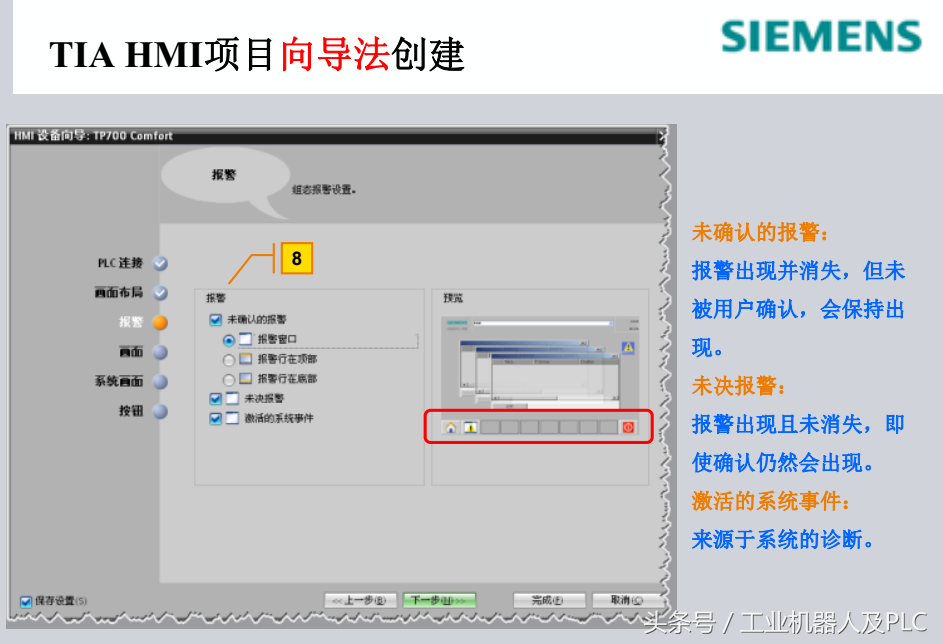

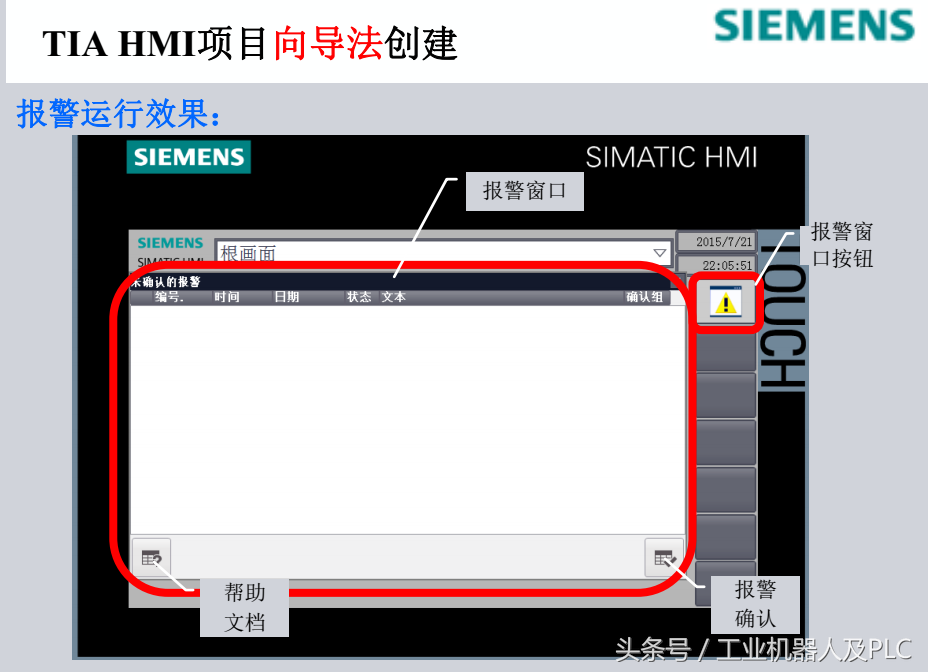

4.报警界面快速加入；

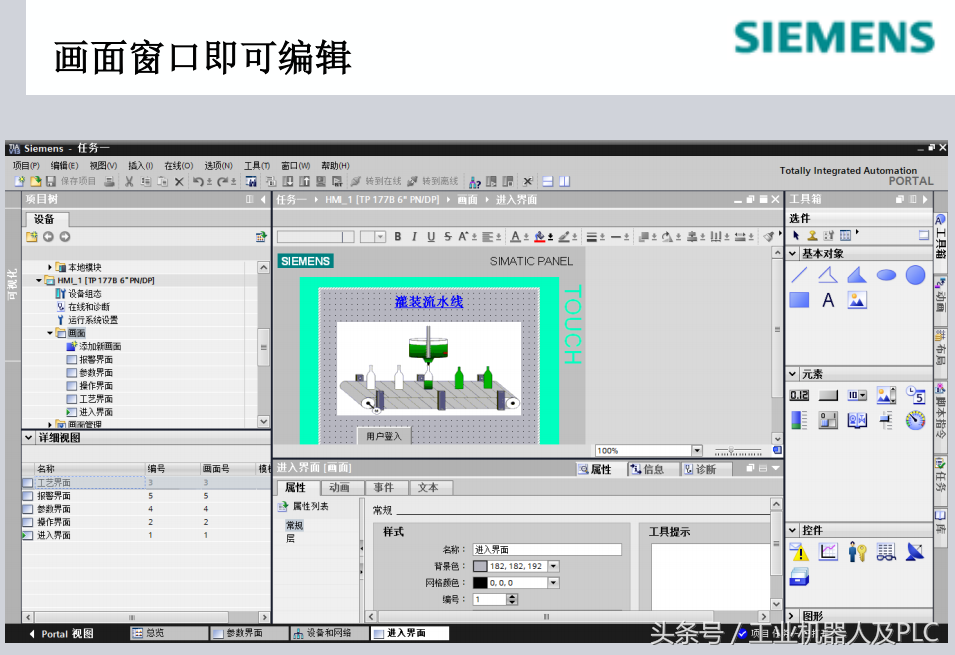

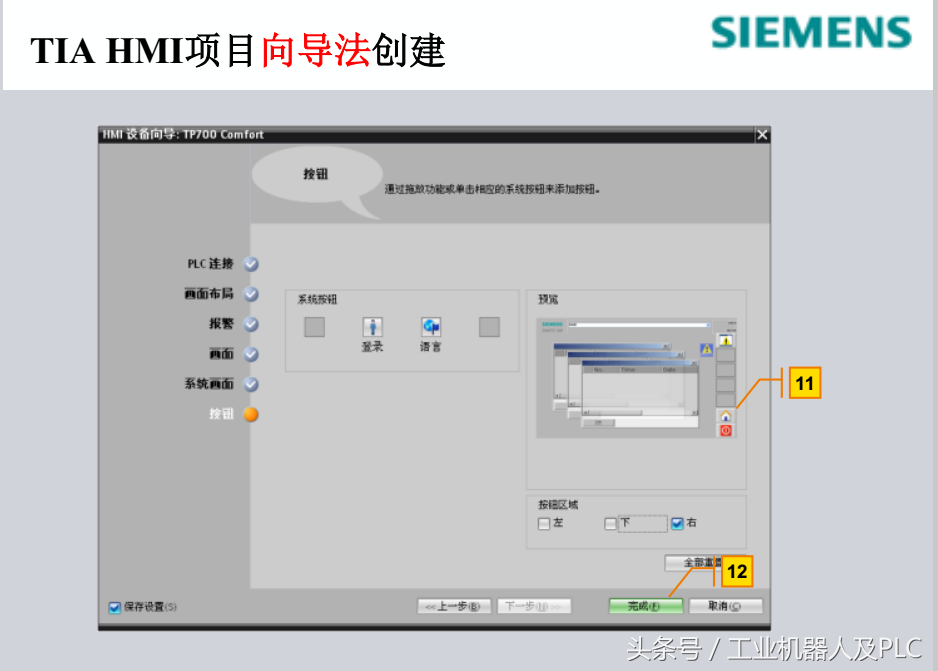

5.完成对各画面内容添加即可。

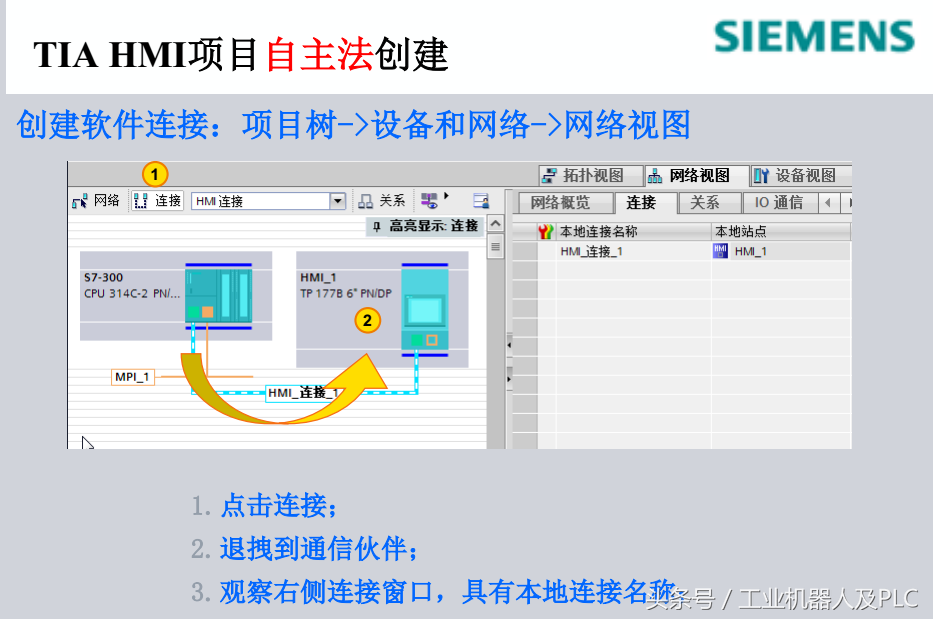

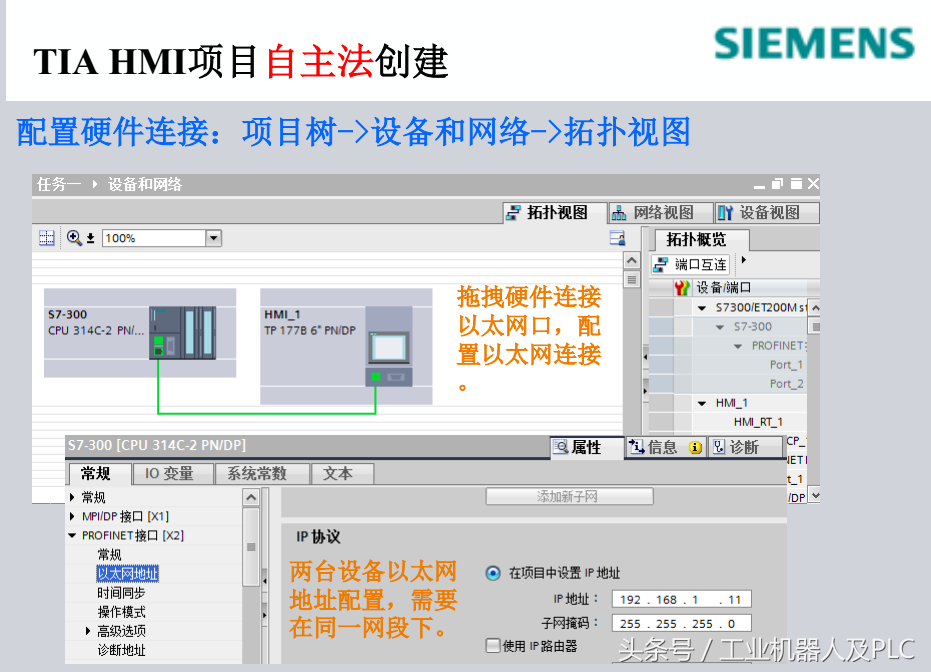

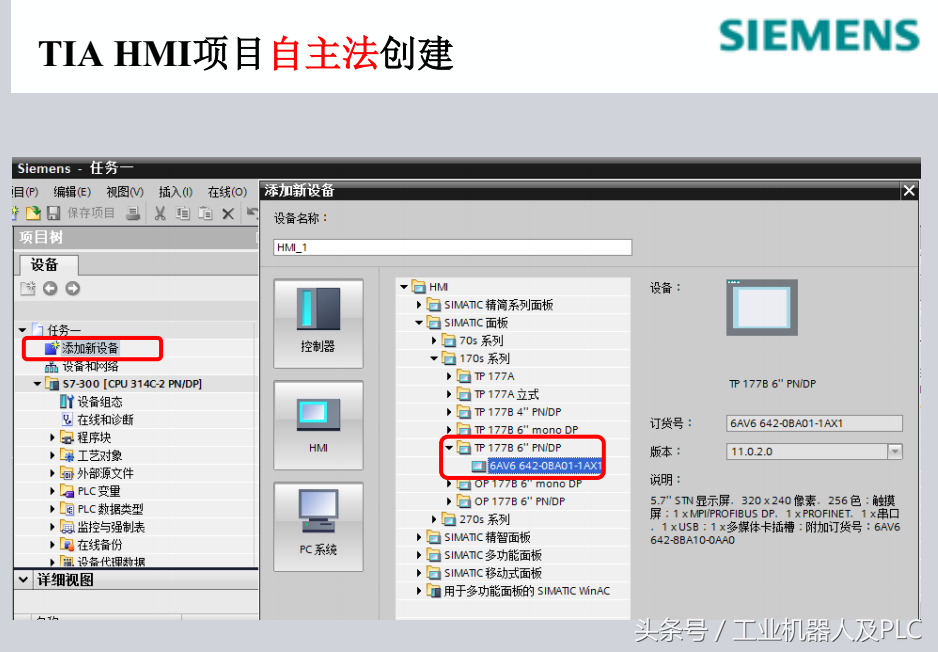

1.本地HMI单独仿真调试（在线-仿真-使用变量仿真器）

2.PC端TIAWinCC与设备仿真调试（在线-仿真-启动）

端TIAWinCC与PLCSIM

端TIAWinCC与真实控制器

3.HMI设备与真实控制器
