先说一下：镍铬—镍硅热电偶
先说一下镍铬—镍硅热电偶的相关参数
镍铬—镍硅热电偶（K型热电偶）是目前在500℃以上的测温区用量最大的廉金属热电偶，其用量是其他金属热电偶的总和。
正极(KP)的名义化学成分为：Ni:Cr≈90:10,负极(KN)的化学成分为：Ni:Si≈97：其使用温度范围为-20~1100（1300）℃。
K型热电偶具有线性度好、热电动势较大、灵敏度较高、稳定性和均匀性好、抗氧化性能强、价格便宜等优点，能用于氧化性、惰性气氛中。K型热电偶不能直接在高温下用于硫、还原性或还原、氧化交替的气氛中和真空中，也不推荐用于弱氧化气氛之中。
再说一下镍铬—镍硅热电偶的化学成份：镍铬—镍硅(镍铝)热电偶(分度号为K)的正极为含铬10%的镍铬合金(KP)，负极为含硅3%的镍硅合金(KN)。依据此特性，用磁铁可以很方便地鉴别出热电偶的正负极。它的特点是，使用温度范围宽，高温下性能稳定，热电动势与温度的关系近似线性，价格便宜，因此，它是目前用量最大的一种热电偶，镍铬—镍硅热电偶，K型热电偶适于在氧化性及惰性气氛中连续使用。短期使用温度为1300℃，长期使用温度为1100℃。经过选择后优质K型热电偶可以作为标准，用以分度工作用镍铬-镍硅等贱金属热电偶，在这种热电偶的两极添加金属钇及镁等元素，抗氧化性能可进一步提高，最高使用温度可达到1300℃。为了充分发挥廉金属价格便宜的优点，在同一测温场所中，可多安装几支热电偶，利用其灵敏度高和热电特性近似线性的特点，达到准确测量的目的，K型热电偶是抗氧化性较强的贱金属热电偶。不适宜在真空、含碳、含硫气氛及氧化与还原交替的气氛下裸丝使用。当氧分压较低时，镍铬极中的铬将则优氧化(也称绿蚀)，使热电动势发生很大变化。但金属气体对其影响较些因此，多采用金属制热电偶保护管。
现在要告诉大家如何分热电偶的正负极：首先镍铬—镍硅热电偶的二根丝有明显的颜色区分，有一根是绿色的，一根是灰色的，绿色的为正极，如果是铠装热电偶丝，可以用一个小磁性材料，放在负极面上，也就是灰哪根丝上面，如果有吸引力这个就是负极。
现在用镍铬—镍硅热电偶的现场很多，但是好多用户以经把镍铬—镍硅热电偶取代了镍铬—镍铝热电偶。但仍然有一些老用户或国外使用镍铬—镍铝热电偶。两种热电偶的化学成分虽然不同，但其热电特性相同，使用同一分度表。
热电偶和热电阻区别
虽然都是接触式测温仪表，但它们的测温范围不同。
热电偶使用在温度较高的环境，因它们在中，低温区时输出热电势很小，当电势小时，对抗干扰措施和二次表和要求很高，否则测量不准，还有，在较低的温度区域，冷端温度的变化和环境温度的变化所引起的相对误差就显得很突出，不易得到全补偿。
这时在中低温度时，一般使用热电阻测温范围为200~500℃，甚至还可测更低的温度(如用碳电阻可测到1K左右的低温).现在正常使用铂热电阻Pt100。(也有Pt50，在工业上也有用铜电阻，但测温范围较小，在一50~~150℃之间.在一些特殊场合还有铟阻，锰电阻等)。
测温原理：

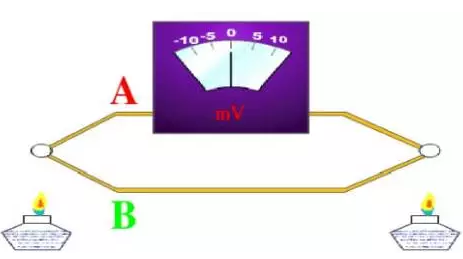

热电偶测量温度的基本原理是热电效应，二次表是一个检伏计或为了提高精度时使用电子电位差计。
工作中的现场判断：
1.热电偶：热电偶有正负极，补偿导线也有正负之分.首先保证连接，配置确.在运行中，常见的有短路，断路，接触不良(有万用表可判断)和变质(根据表面颜色来鉴别).检查时，要使热电偶与二次表分开。
2.热电阻：不外乎短路，和断路.用万用表可判断.在运行中.怀疑短路，只要将电阻端拆下一个线头，看显示仪表，如到最大，热电阻短路.回零，导线短路.保证正常连接和配置时，表值显示低或不稳，保护管可能性进水了.显示最大，热电阻断路.显示最小，短路。
热电偶和热电阻的选择：

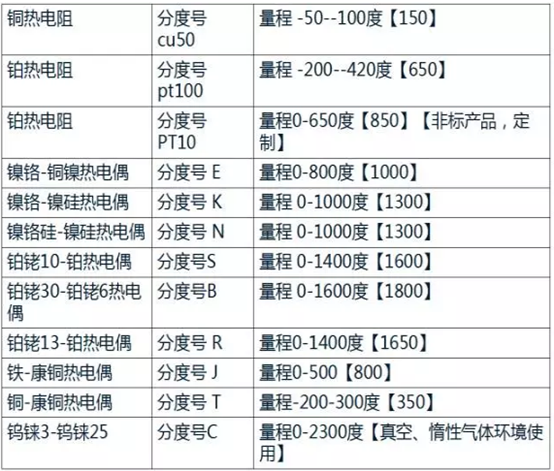

热电偶的分度号有主要有S、R、B、N、K、E、J、T等几种。其中S、R、B属于贵金属热电偶，N、K、E、J、T属于廉金属热电偶。
T分度号的特点是在所有廉金属热电偶中精确度等级最高，通常用来测量300℃以下的温度。

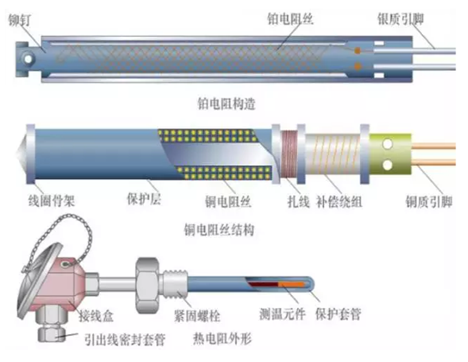

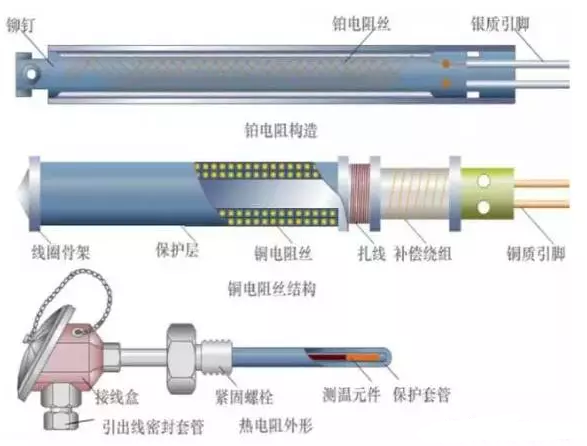

热电阻是中低温区最常用的一种温度检测器。它的主要特点是测量精度高，性能稳定。其中铂热电阻的测量精确度是最高的，它不仅广泛应用于工业测温，而且被制成标准的基准仪。热电阻大都由纯金属材料制成，目前应用最多的是铂和铜，此外，现在已开始采用镍、锰和铑等材料制造热电阻。
来自网摘。
