以下是触摸屏的接线端子,有9个引脚,有一组RS4854W的,可以拿来和plc连接.

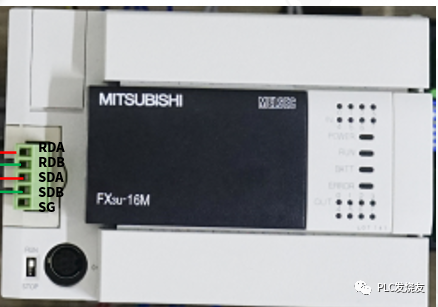

以下是plc的bd板位置(左边绿色位置就是)

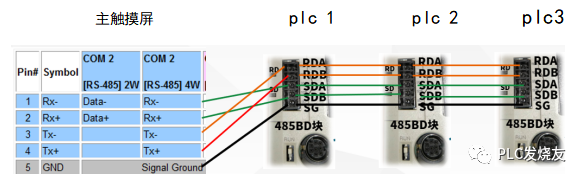

触摸屏和PLC的BD板之间的连接如下(COM2)

1、2号引脚接一个110欧的电阻,3、4号引脚接一个120欧的电阻,触摸屏端和最后一个plc都需要接,增强抗干扰能力。

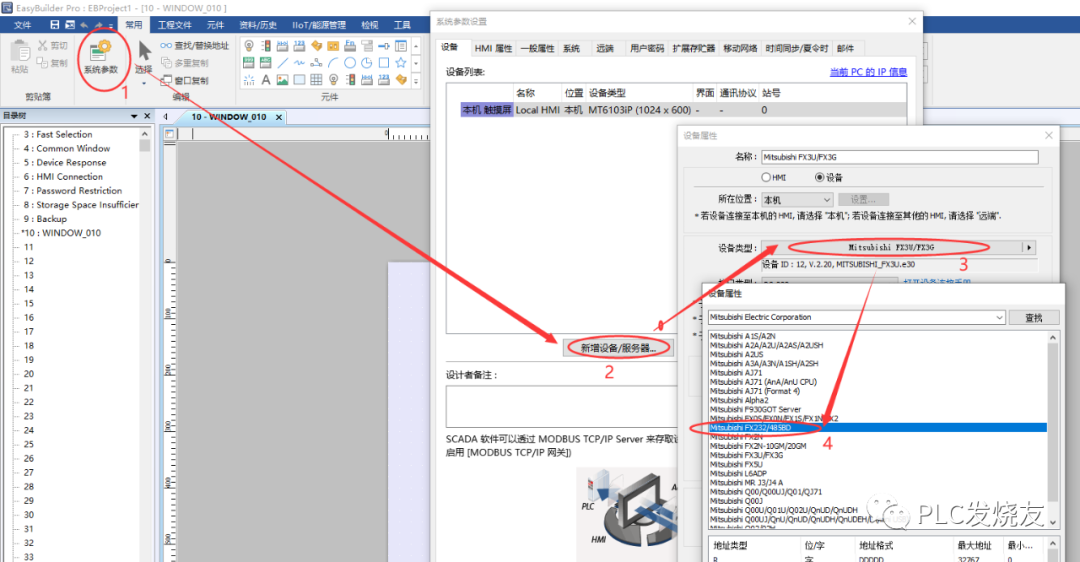

03屏参数的设置打开威伦软件,新建文件MT6103IP,添加本机plc,选择如下图,用4854W通讯选择COM2,在HMI属性里把站号设为0,其他参数默认

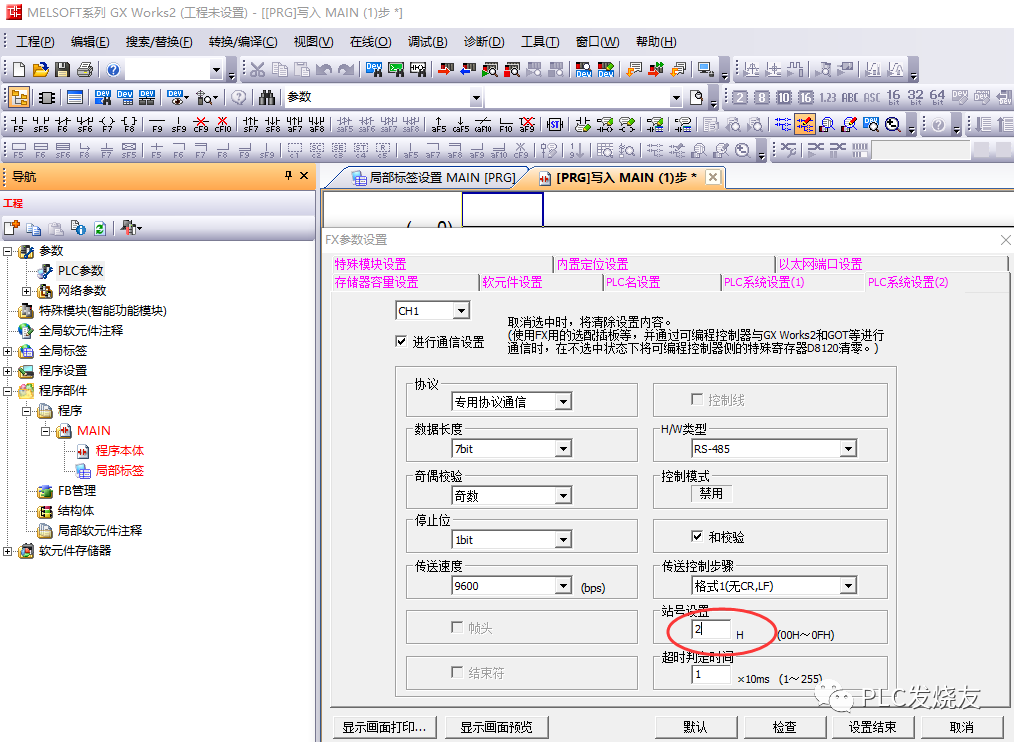

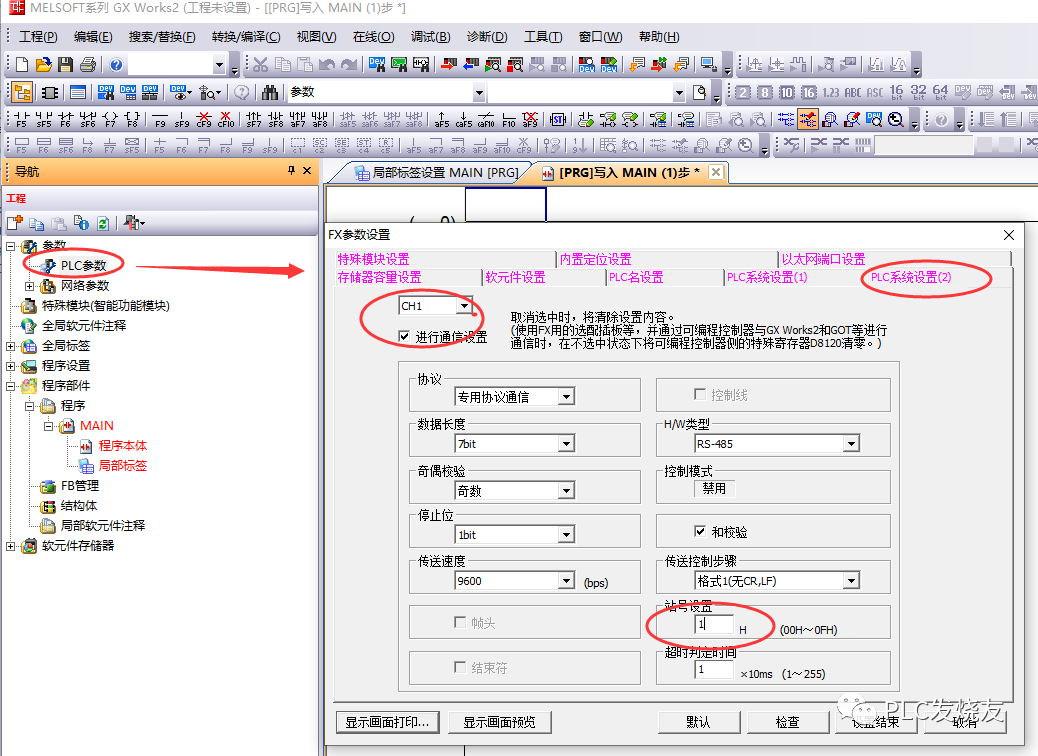

第一台(站号设置为1,注意选择专用通讯协议,然后其他通讯参数要一一对应好)

第二台(站号设置为2)

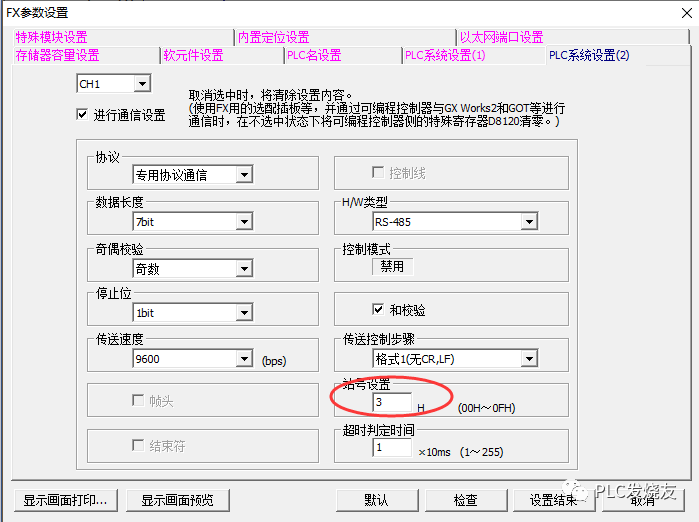

第三台(站号设置为3)

完成以上内容,就可以实现一plc与多台威伦的触摸屏进行通讯了。

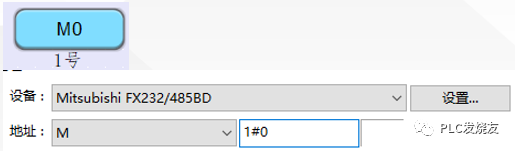

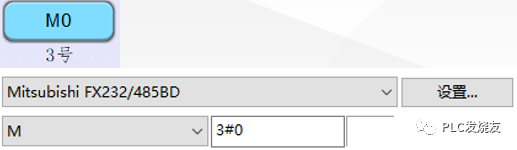

05触摸屏编写1号站

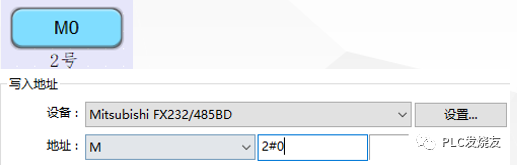

2号站

3号站

触摸屏用的是威纶通软件写的,PLC软件用的是版本的,后台回复:一机多屏,可以免费获取源程序哦
