西门子交换机，主要用于满足现场进行网络通讯的规划扩展。我们采用以点带面的形式，向大家展示现场常用的交换机类型，供用户制定合理的通讯方案。
下面是一个工艺现场，走PN通讯，需要走环网，需要和车间层面进行网络通讯实现远程管理。

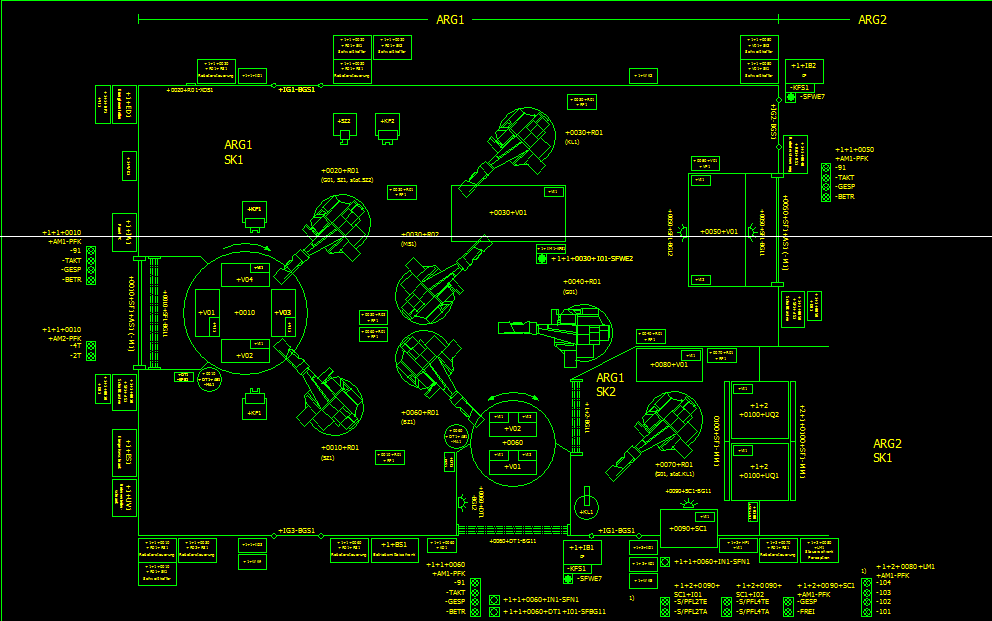

工艺现场举例
网络拓扑如下：
网络拓扑
需要使用到的交换机型号如下：
选型举例
针对客户要求，选型的交换机如下：
1、满足和车间层的通讯（光纤通讯）：

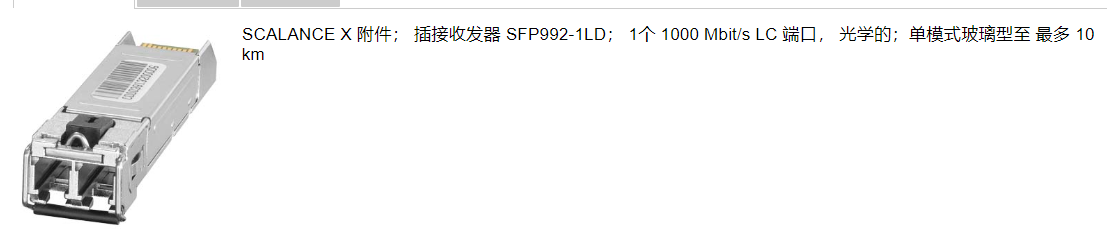

使用XC206-2SFP。6个交换机口可以连接现场的PN网络，2个口搭配插接收发器SFP992-1LD通过光纤和车间进行通讯，进行订单管理，远程备份等操作。适用于柜内安装。
6GK5206-2BS00-2AC2
6GK5992-1AM00-8AA0
2、满足现场环网（环网可以增强现场通讯的可靠性，一旦中间有节点断开，设备不至于通讯停机）需要的交换机：
下图型号用于柜内安装：

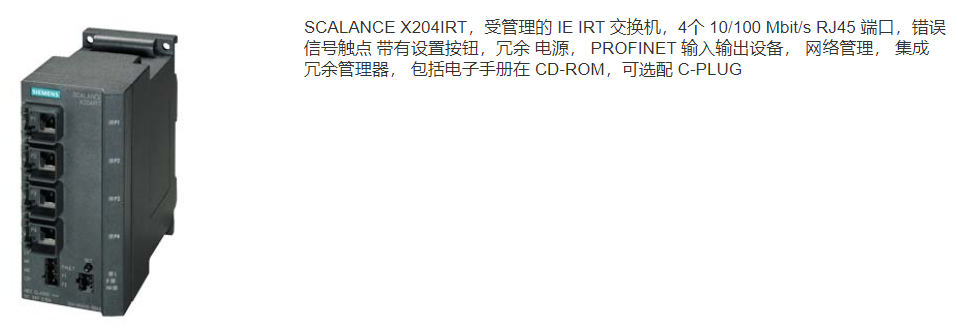

6GK5204-0BA00-2BA3
4个RJ45通讯接口，P1/P2用于组建现场的环网通讯，P3/P4可用于该网络节点下属分支设备的通讯。

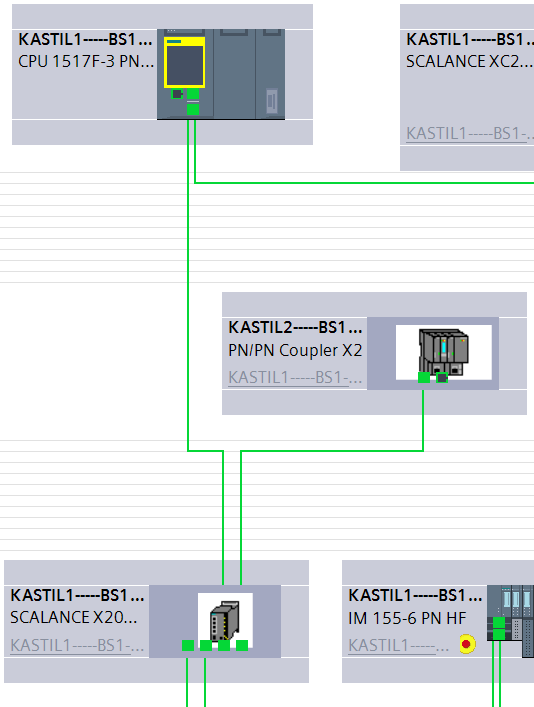

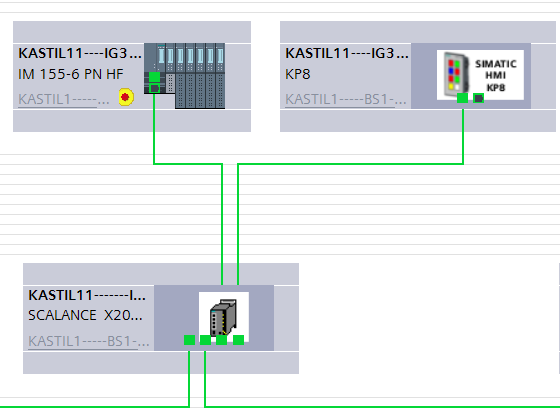

实际应用
下图型号主要用于现场安装，实现环网拓展，具有IP67等级，防尘防水性较好，
供电接口为5针的推拉式（Push-Pull）接头，一进一出，方便现场进行电源供电的拓展。

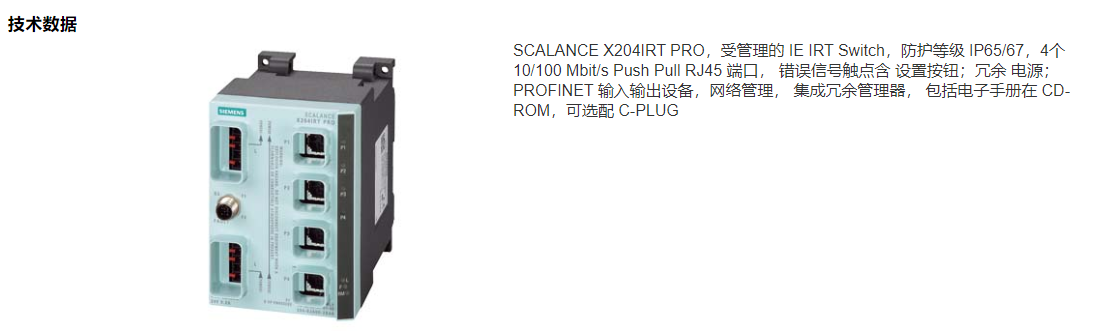

6GK5204-0JA00-2BA6

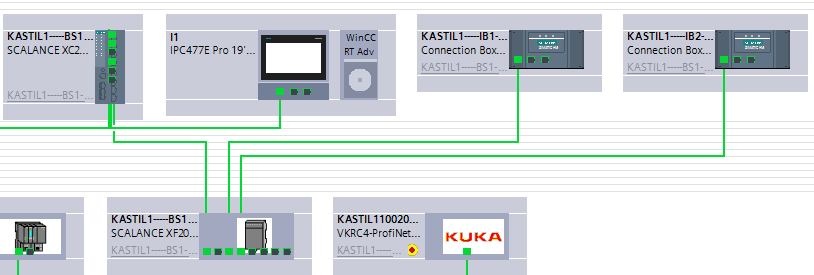

现场网络拓扑应用实例。

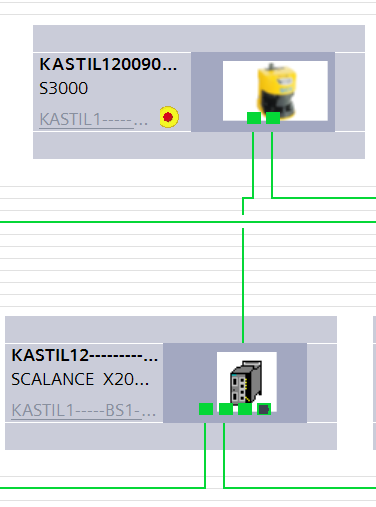

实际应用，拓展安全门系统分支网络
扩展工位安全分支网络
非环网扩展网络通讯可根据出线方式等，用到下属两种交换机：

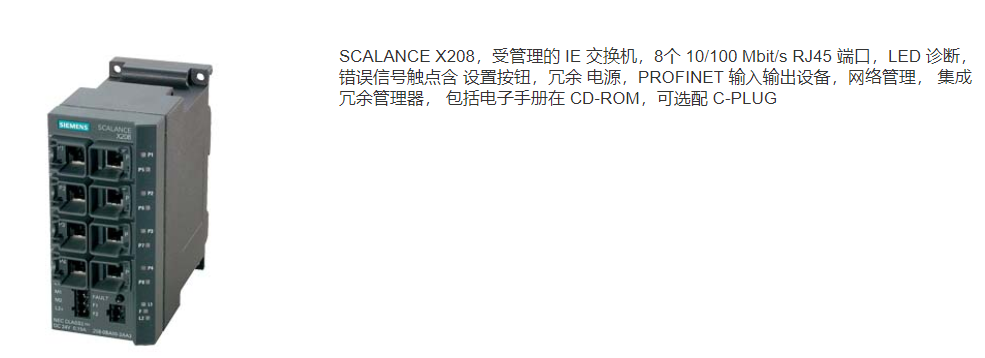

6GK5208-0BA00-2AF2

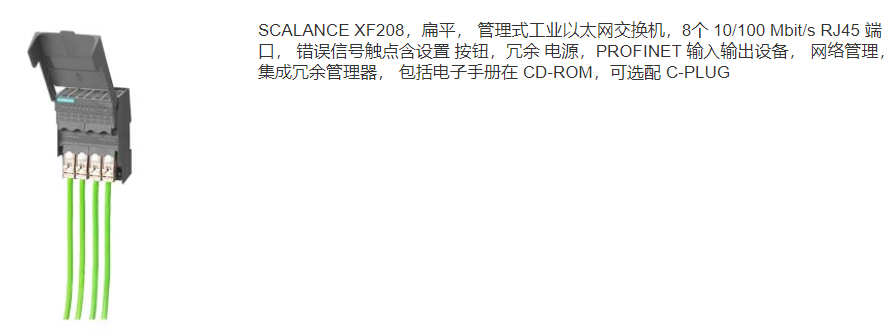

6GK5208-0BA10-2AA3
连接PNBOX，IPC等

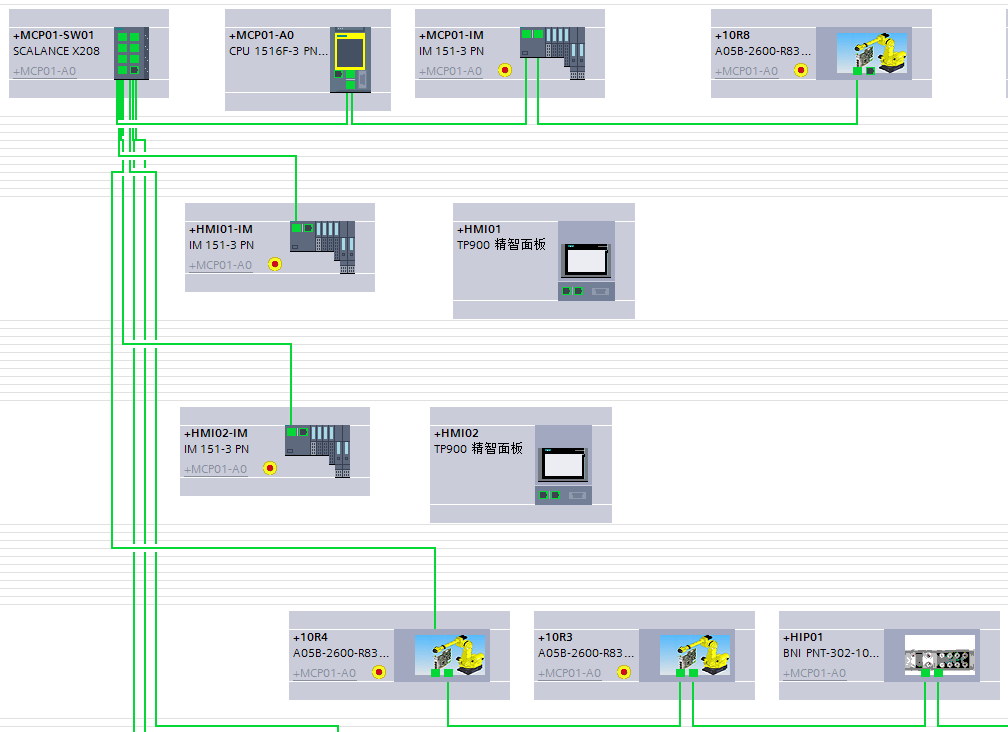

树形结构网络拓扑
本次讲解到此结束，不当之处，欢迎指正。
