一、避雷器介绍
氧化锌避雷器

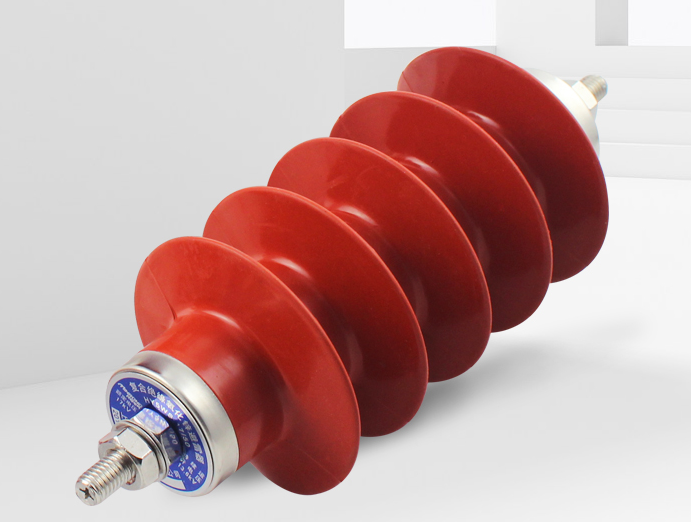

HY5WS-17/50氧化锌避雷器
10KV高压配电型A级复合避雷器
产品型号:HY5WS-17/50额定电压:17KV
产品名称:氧化锌避雷器直流参考电压:25KV
持续运行电压:13.6KV方波通流容量:100A
防波冲击电流:57.5KV(下残压)大电流冲击耐受:65KA
操作冲击电流:38.5KV(下残压)
注:高压危险!进行任何工作都必须先切断电流,严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。
使用环境:
a.海拔高度不超过2000米;
b.环境温度:最高不高于+40C--40C;
C.周围环境相对湿度:平均值不大于85%;
d.地震强度不超过8级;
e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。

体积小、重量轻,
耐碰撞运输无碰损失,
安装灵活特别适合在开关柜内使用

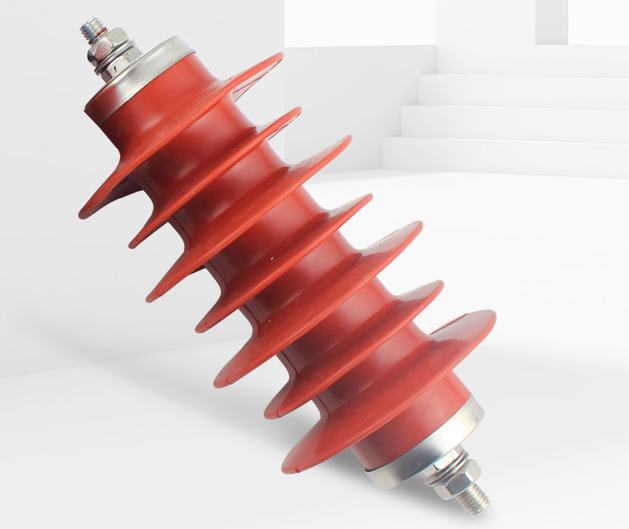

民熔HY5WZ-17/45高压氧化锌避雷器
10KV电站型金属氧化锌避雷器

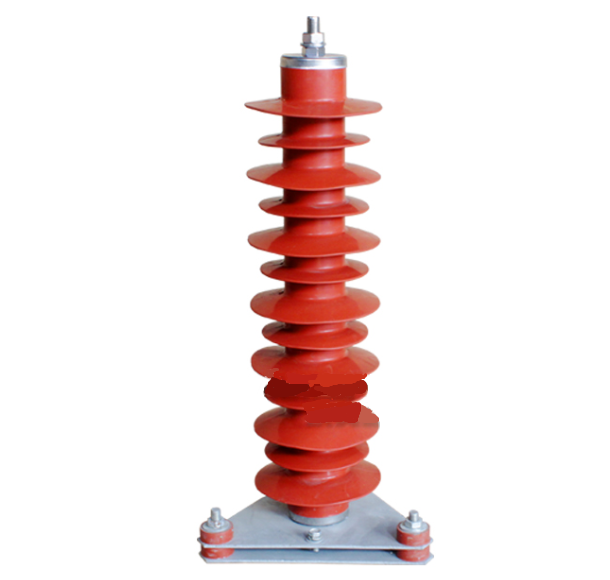

民熔35KV高压避雷器
HY5WZ-51/134
户外电站型
氧化锌避雷器复合型

二、避雷器分类

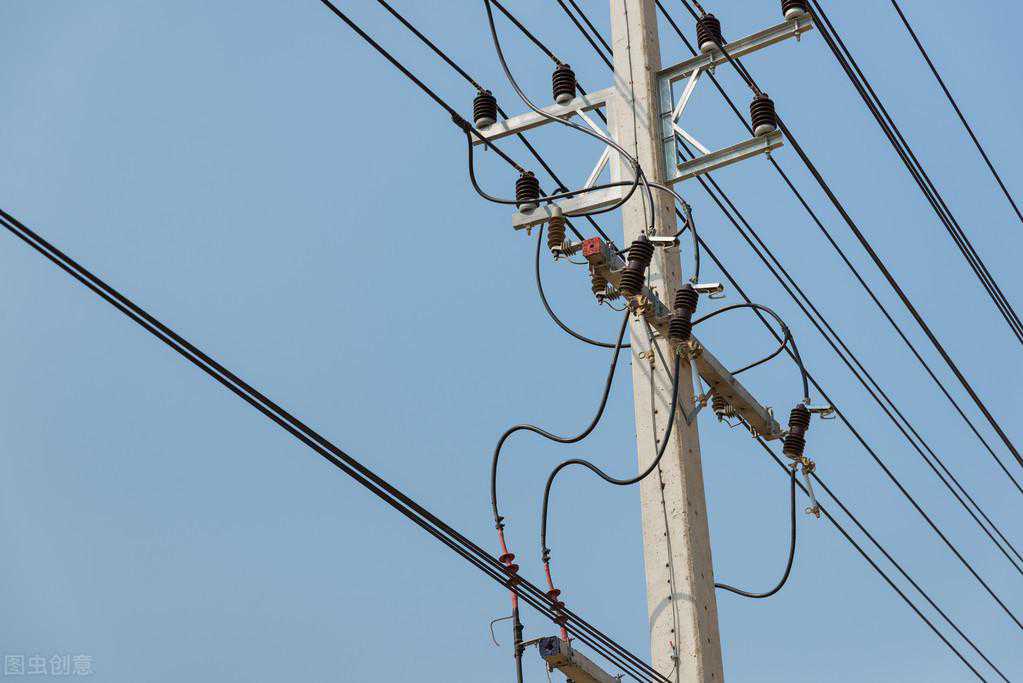

根据结构不同,线路避雷器可分为无间隙线路避雷器和带间隙线路避雷器,其特点分别如下:
a)无间隙线路避雷器,无间隙线路避雷器动作时延小,响应快,不存在放电电压的分散性问题:结的相对简陋,安装方便,由于无间隙线路避雷器长期承受工频运行电压,内部电阻片存在老化问题,需要定期检验:由于没有间隙的隔离,一旦发生短路等故障,将影响输电线路的安全运行,

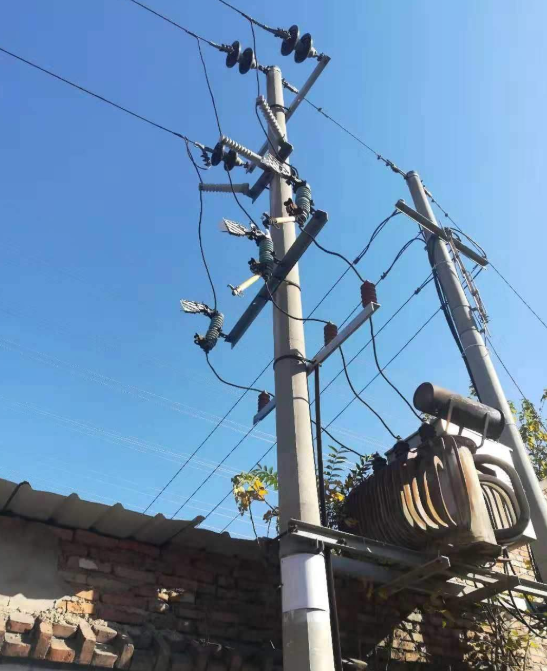

对于10kV和35kV配电线路,无间隙线路避雷器结构简陋,体积小,安装方便的特点比较明显,与脱离器配合使用,能在一定程度上解决不能免维护的问题。线路避雷器主要用于限制雷电过电压,但无间隙线路避雷器没有间隙的隔离,也应具有耐受操作过电压和工频过电压的能力;

b)带间隙线路避雷器,对于带间隙线路避雷器,由于间隙的隔离作用,避雷器本体承受的长期工频电压较低,电阻片的老化问题不突出,运行维护工作量小;即使避雷器本体发生故障(如短路),一般也不影响线路的正常运行,同时避雷器本体几乎不承受操作过电压和工频过电压,,仅需考虑雷电过电圧的冲击能量,因而,避雷器本体参考电压可以选取较低值,从而做到体积小、重量轻。

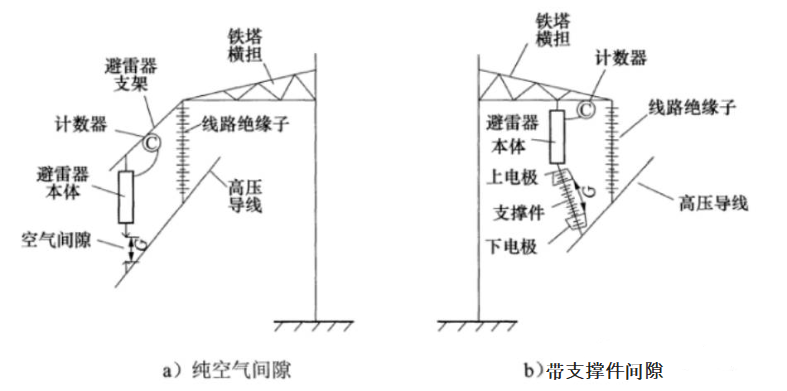

带间隙线路避雷器需考虑放电的分散性和安装等因;根据间隙结构不同,带间隙线路避雷器分为带支撑件间隙线路避雷器和纯空气间隙线路避雷器两种。下图给出两种不间隙的避雷器示意图。

纯空气间隙线路避雷器的主要优点是结构紧凑、长度短、重量轻、运行可靠性高.这种避雷器现场安装前需依据杆塔结构设计相应附件,安装现场还需精细调整才能满足间隙距离的要求,对安装要求较高。
带支撑件间隙线路避雷器的特点是:间隙固定在支撑件上,在产品出厂时间隙距离已确定,间隙与避雷器本体形成一个整体,可方便地以不同角度安装在不同杆塔上.串联间隙的支撑件要承担大部分运行电压,存在老化及使用寿命问题,支撑件一旦发生故障,串联间隙的隔离作用失效,避雷器本体将直接承受运行电压和各种过电压,避雷器整体故障的风险增大.避雷器整体结构往往比相应线路绝缘子长,当避雷器与线路绝缘子平行安装时可能会增大安装难度.
注:在配电系统中,常会出现诸如“线路用过电压保护器”等名称,按其结构和工作原理而言实质上也是线路避雷器

二、避雷器常用相关定义
交流输电线路用复合外套金属氧化物避雷器:并联连接在线路绝缘子的两端,用于限制线路雷电过电压的复合外套金属氧化物避雷器。
无间隙线路避雷器:由非线性金属氧化物电阻片串联和(或)并联组成,且无并联或串联间隙的线路避雷器。
带间隙线路避雷器:由复合外套金属氧化物避雷器本体与外串联间隙串联成的线路避雷器。
线路避雷器本体:由金属氧化物电阻片和相应的零部件及复合外套组成,与外串联间隙一起构成带间隙线路避雷器,系带间隙线路避雷器的-部分。

外串联间隙:带间隙线路避雷器的一部分,与避雷器本体串联组成带间隙线路避雷器。间隙分为带支撑件间隙和不带支撑件间隙(不带支撑件间隙也称为纯空气间隙)。带支撑件间隙由两个分别固定在复合绝缘支撑件两端的电极组成。纯空气间隙由两个电极组成,通常一个电极固定在避雷器本体,高压端.另一个电极固定在输电线路导线上或绝缘子串高压端。外穿间隙分为支撑件间隙和不带支撑件间隙对应,带间隙线路避雷器分为带支撑件间隙线路避雷器和纯空气间隙线路避雷器。
复合绝缘子支撑件:用于固定外串联间隙电极,其材料为复合绝缘材料,是带支撑件间隙线路避雷器外串联间隙的一部分,简称支撑件。

线路避雷器的额定电压:线路避雷器端子间的最大允许工频电压有效值,按照该电压所设计的避雷器,应该能在此电压下正确工作。
注:1.对无间隙线路避雷器,额定电压可作为规定的线路运行特性的参考参数;
2.对带间隙线路避雷器,额定电圧可作为工频续流遮断特性的参考参数。
线路避雷器(本体)工频参考电压:在线路避雷器(本体)通过工频参考电流时测出的线路避雷器(本体)工频电压最大峰值除以根号2。多元件串联组成的线路避雷器(本体)的工频参考电压是每个元件工频参考电压之和。
线路避雷器(本体)的额定短路电流:在故障线路避雷器(本体)中通过的最大试验工频电流有效值,该短路电流不会引起外套的粉碎性爆炸或断裂,或者在规定的条件下2min内明火熄灭,

其各个单元代表的含义如下:
YH:产品型式,表示线路避雷器外部为复合外套金属氧化物避雷器;
Y:产品型式,表示瓷套式金属氧化物避雷器;
(1):标称放电电流,其单位为千安(kA);
(2):结构特征,无间隙线路避雷器选用W,带间隙线路避雷器选用C,X:适用场所,表示适用于输电线路;Z:适用场所,表示适用于变电站;
(3):设计序号,反映产品不同的设计和工艺,以阿拉伯数字表示,不代表产品的先进性,也不代表具体制造厂;
(4):避雷器额定电压,其单位为千伏(kV);
(5):标称放电电流下的残压,其单位为千伏(kV);
(6):附加特征,带间隙线路避雷器一般为K或J,其中K表示纯空气间隙,J表示带支撑件间隙。
避雷器典型额定电压值(有效值)
