电磁加热器组成及原理图详解

电磁加热器是现在诸多工业加热民用加热领域都会用到的一款产品，由于它拥有高效节能、绿色环保、安全耐用等优点，所以颇受各个加热领域的欢迎。那么电磁加热器的工作原理是什么呢？下面就为大家解答。

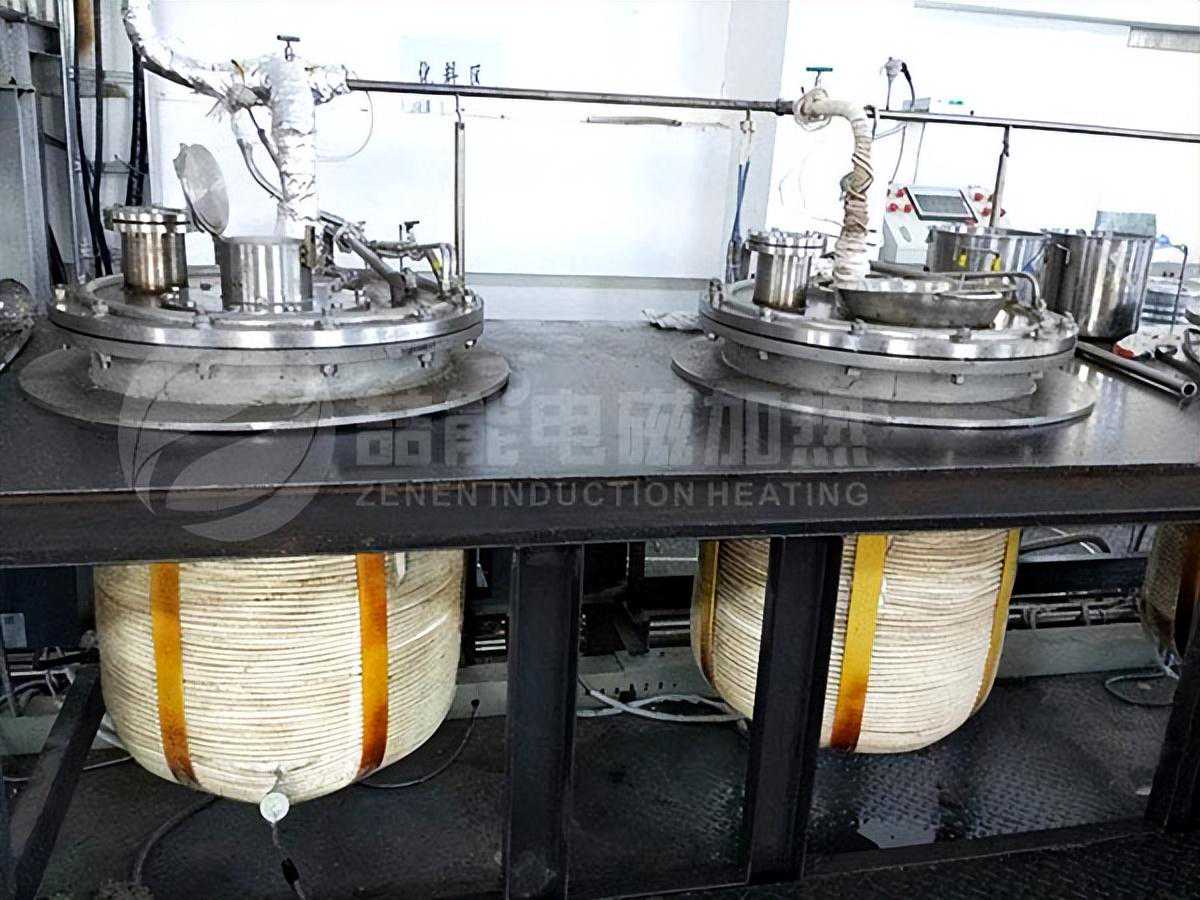

电磁加热原理图

它的原理主要是电磁感应加热原理，通过电子线路板组成部分产生交变磁场、当用含铁质容器放置在上面时，容器表面即切割交变磁力线而在容器底部金属部分产生交变的电流（即涡流），涡流使容器底部的载流子高速无规则运动，载流子与原子互相碰撞、摩擦而产生热能。从而起到加热物品的效果。

电磁加热器有两大部分组成，第一个部分是电磁加热控制器，第二个组成部分是电磁加热线圈。

1.电磁加热控制器：电磁加热控制器是一种利用电磁加热原理将电能转化成热能的装置，电磁加热控制器将220V，50/60HZ的交流电整流变成直流电，再将直流电转成频率为20-40KHZ的高频高压电，或者是380v50/60HZ的三相交流电转换成直流电再将直流电转换成10~30KHZ的高频低压大电流电，用来工业产品加热。

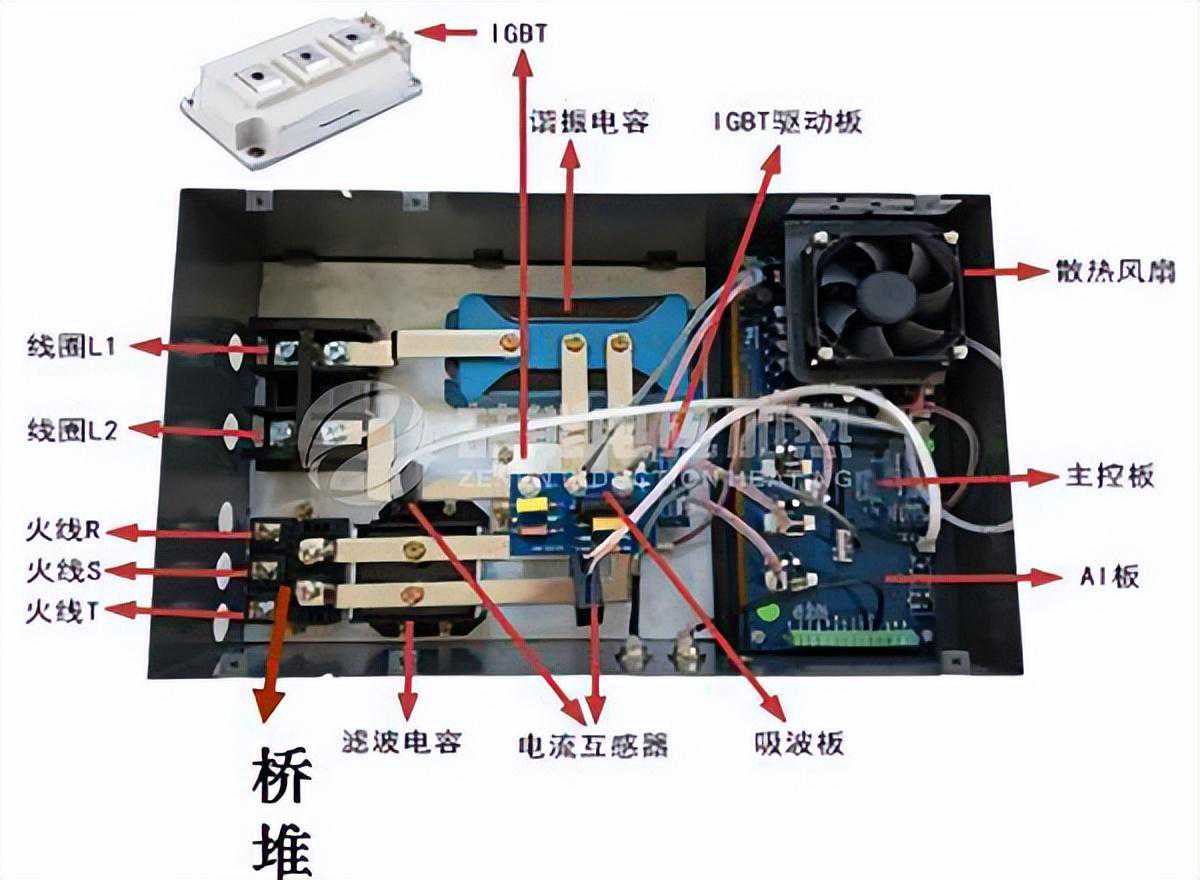

普通电磁加热器组成结构

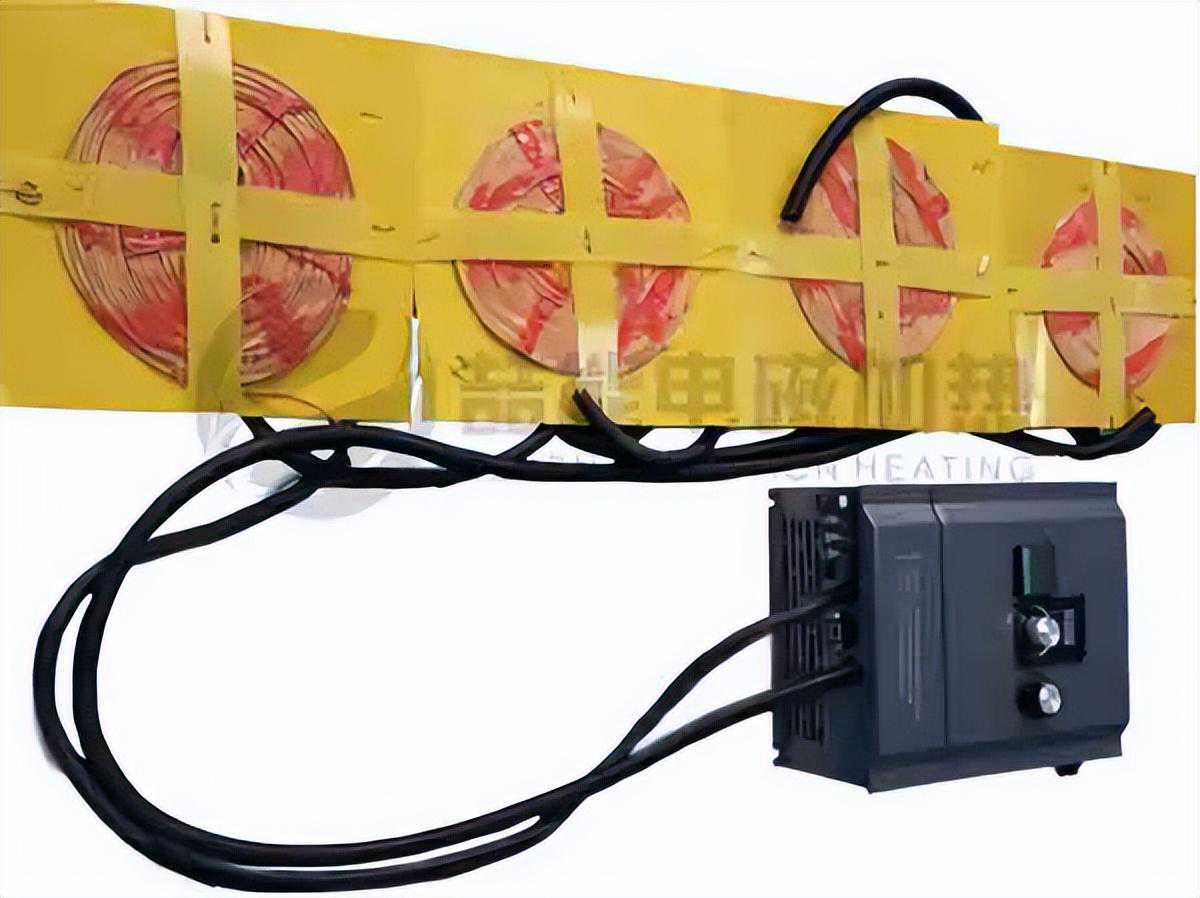

2.电磁加热线圈：高速变化的高频高压电流流过线圈会产生高速变化的交变磁场，当用含铁质容器放置上面时，容器表面即具切割交变磁力线而在容器底部金属部分产生交变的电流（即涡流），涡流使容器底部的载流子高速无规则运动，载流子互相碰撞、摩擦而产生热能。从而起到加热物品的效果。即是通过把电能转化为磁能，使被加热钢体表面产生感应涡流的一种加热方式。
