1、结构
德尔塔巴流量计有特殊的检测探头，该探头前后段有分布不均匀的取压口，检测探头的长度能够横穿管道内部且与管道垂直，本文针对德尔塔巴流量计的探头画出简易图，并对该图进行仿真处理，模拟实际中探头前后段的速度云图，如图1所示。从图中可以看出，德尔塔巴流量计探头截面形状大约为四边形，该四边形横截面能使高低压区的分界更明显，从而产生了前后段不同的差压值。
2、工作原理
德尔塔巴流量计是基于差压式流量计的工作原理，通过特殊探头插入管道内，该探头前后两段有分布不均匀的取压孔，并通过二次仪表对两端的取压孔进行测量并计算得到前后段的压力平均值，根据流体的流量特性，在管道内流体的速度分布是接近于管道外径流速越慢，接近于管道中心流速越快，基于此情况形成差压，并通过二次仪表显示，直接计算管道内流体的流量。

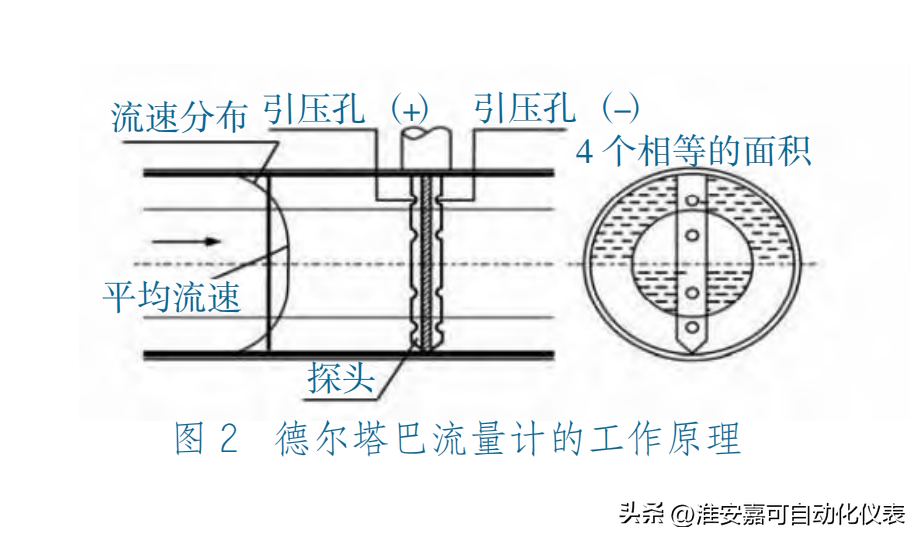

德尔塔巴流量计检测探头长度等于管道内径，探头前后两段分布着一排不均匀的孔，分别是高压孔和低压孔，迎流面的取压孔为高压，背流面的取压孔为低压，高压孔对应的引压孔（+）和低压孔对应的引压孔（-）如图2所示。通过差压变送器分别测量两段高压孔和低压孔的压力值，并分别计算平均值，得到探头前后端之间的差压值，带入式（1）得到相应流量值。
嘉可仪表生产的差压类流量计种类齐全，主要有孔板流量计、平衡流量计、V锥流量计、楔形流量计、弯管流量计、喷嘴流量计、文丘里流量计、威力巴流量计、德尔塔巴流量计、阿牛巴流量计、毕托巴流量计等。
