所谓的三端是指电压输入、电压输出和公共接地三端。此类稳压器输出电压有正负之分。常用的CW78**系列是输出固定正电压的稳压器，CW79**系列是输出固定负电压的稳压器。根据国家定标准，其型号意义如下：

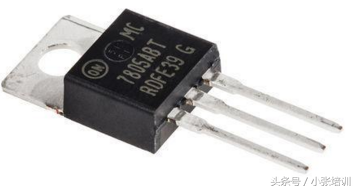

7805固定正电压稳压器

CW78/79L**(05、09等）C：表示符合国家标准W：表示稳压器78/79：78指输出正电压；79指输出负电压L：表示输出电流

L:输出0.1A

M:输出0.5A

无字母为0.1A

**：用数字表示输出电压值

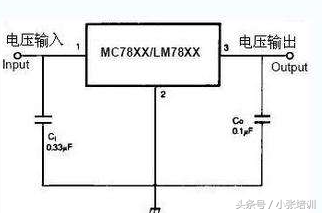

接线电路

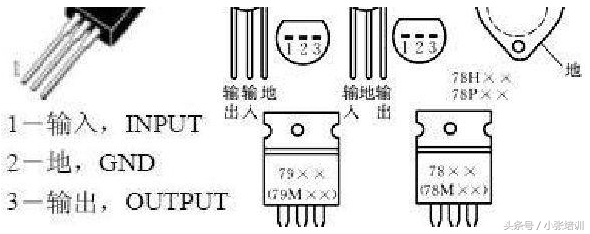

78系列和79系列引脚定义按其封装形式各不相同

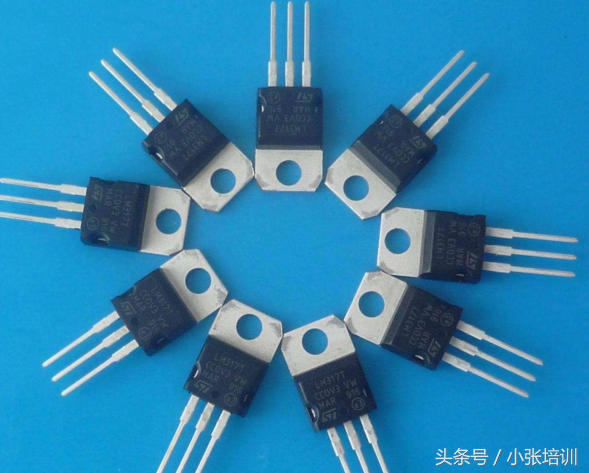

78**和79**系列三端稳压器时目前应用最广泛的线性稳压器。常见有：KA、LM、MC、W、AN等。78系列应用较多，79系列应用较少。78系列常用型号有7805、7806、7808、7809、7810、7812、7815、7818、7824，输出电压分别为：5V、6V、8V、9V、10V、12V、15V、18V、24V。它的最大输出电流为1.5A，最小输入与输出差为2V~3V，最高输入电压为35V，输出电压变化率为0.1%~0.2%，内部具有过压、过热、过流保护。采用T0-220封装，在应用中如果电流大于100mA则需要加装散热片。

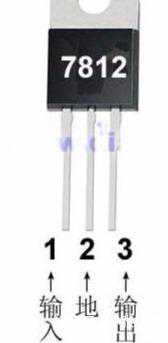

78M系列最大输出电流为500mA，封装形式为T0-220。引脚功能为1脚输入、2脚接地、3脚输出。

78L系列最大输出电流为100mA，封装形式为T0-92。引脚功能为1脚输入、2脚接地、3脚输出。

三端稳压器的好坏判断在路测量较为容易，先测量输入电压是否比输出电压高2V~3V，再测输出电压是否正常，如果输出电压高了那一定是损坏了。如果输出电压低，则要断电测输出端对地阻值（方法：数字万用表打到二极管档，红表笔接地，黑表笔接测试点所测得的值为该点与地之间的阻值大小。目的：可判断此点或此电路有无短路、阻值增大、开路故障）；如果很小或短路，则是稳压块损坏，三端集成稳压器虽然内带过压、过流、过热保护，但是在实际中还是比较容易损坏。
