今天，上海沈泉就来为大家简单的讲解下有关导热油泵的内部结构这一知识内容，大家请跟着小编一起来看看下面的内容吧。
导热油泵是一种用于循环输送导热油的泵，通常也称为热油泵或循环泵。
其主要作用是将加热系统中的导热油，经过加热器加热后，通过泵将热油循环输送到被加热设备的集热器，或者换热器中，以完成热量的传递和加热设备的加热作用。
导热油泵的内部结构
导热油泵的内部结构

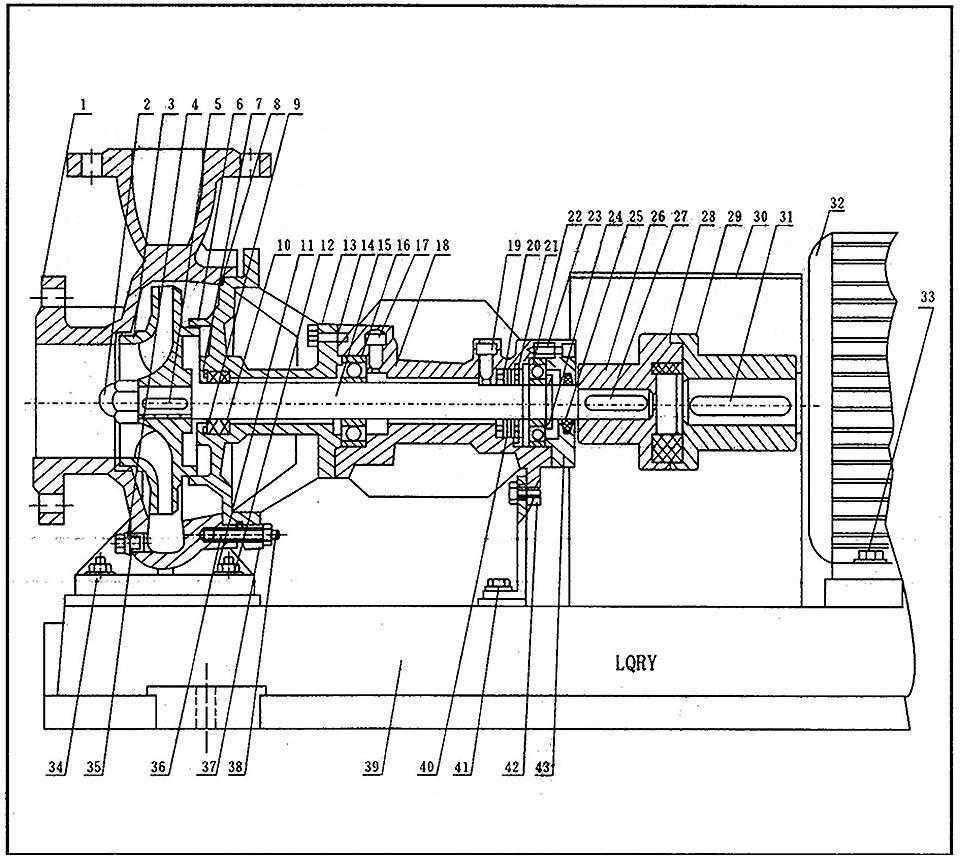

从上图中，我们可以知道该泵的组成部件分别有：1、泵体2、盖形螺母3、叶轮4、螺塞5、平键6、泵盖7、孔用弹性档圈8、铝垫片9、压圈10、垫料11、螺母12、垫片13、垫片14、螺栓15、泵轴16、球轴承17、内六角螺栓18、轴承座19、内六角螺栓20、橡胶密封21、孔用弹性档圈22、球轴承23、内六角螺栓24、轴用弹性档圉25、羊毛毡26、泵联轴器27、平键28、弹性块29、电机联轴器30、罩壳31、平键32、电机33、螺栓34、双头螺栓35、铝垫團36、双头螺栓37、垫片38、螺母39、底座40、垫團41、螺栓42、螺栓43、轴承盖
好了，以上内容由上海沈泉为大家提供，希望能够对大家有所帮助。
