直流电源系列之三/LM317组成可调稳压电源

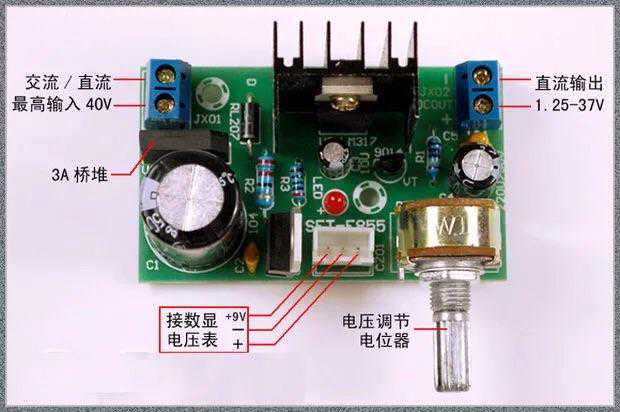

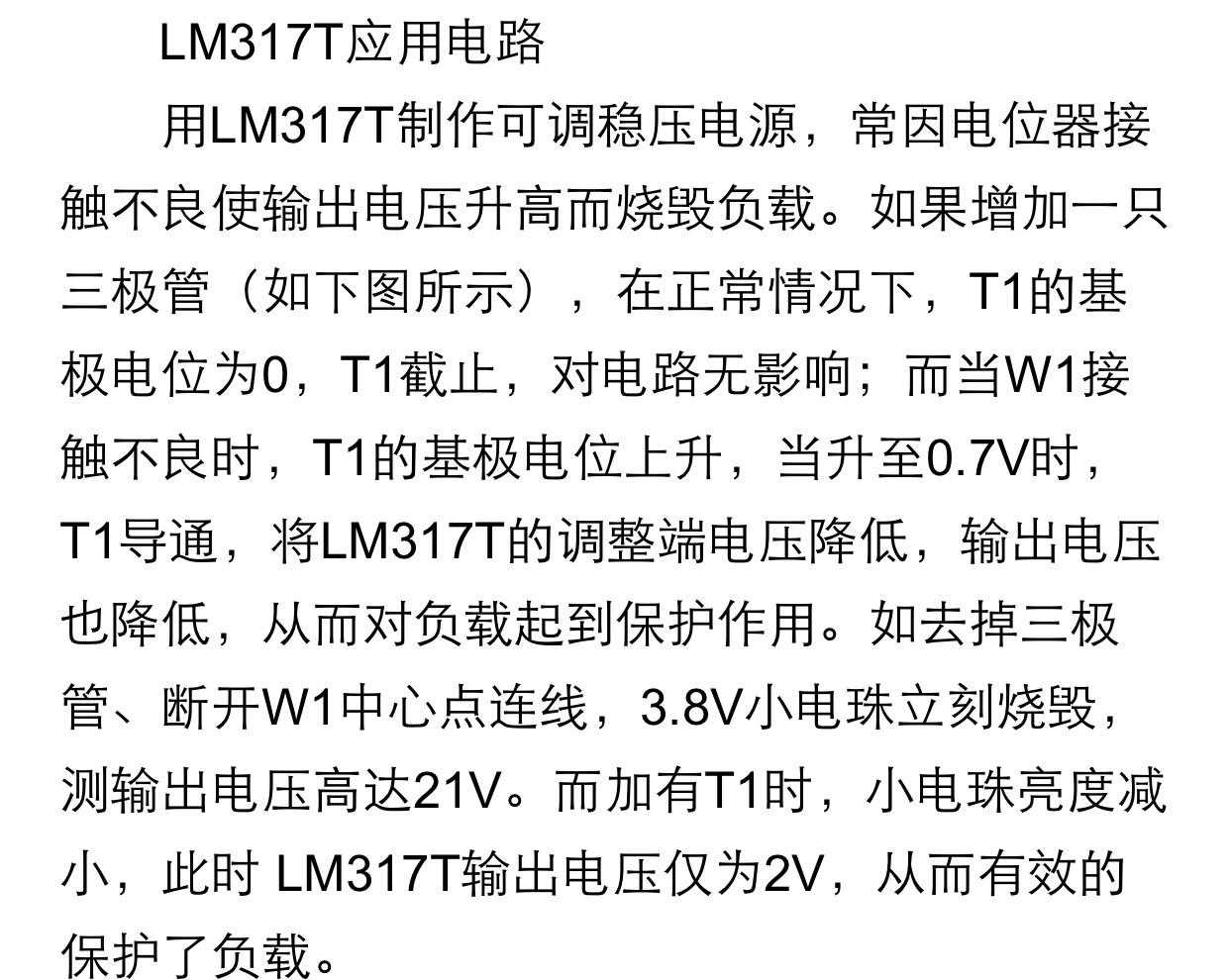

图一

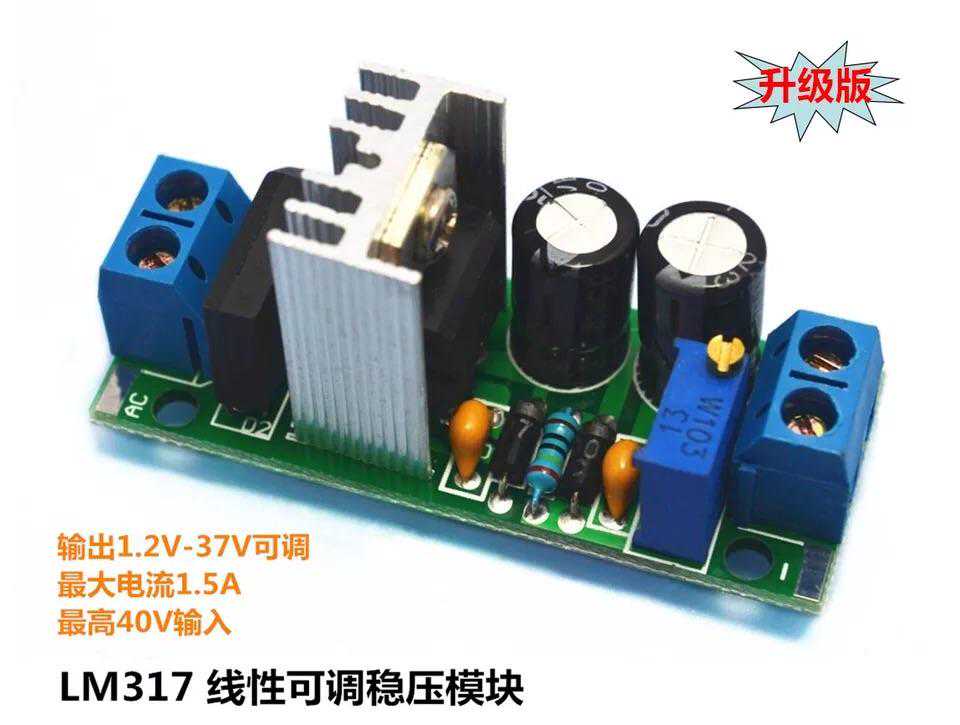

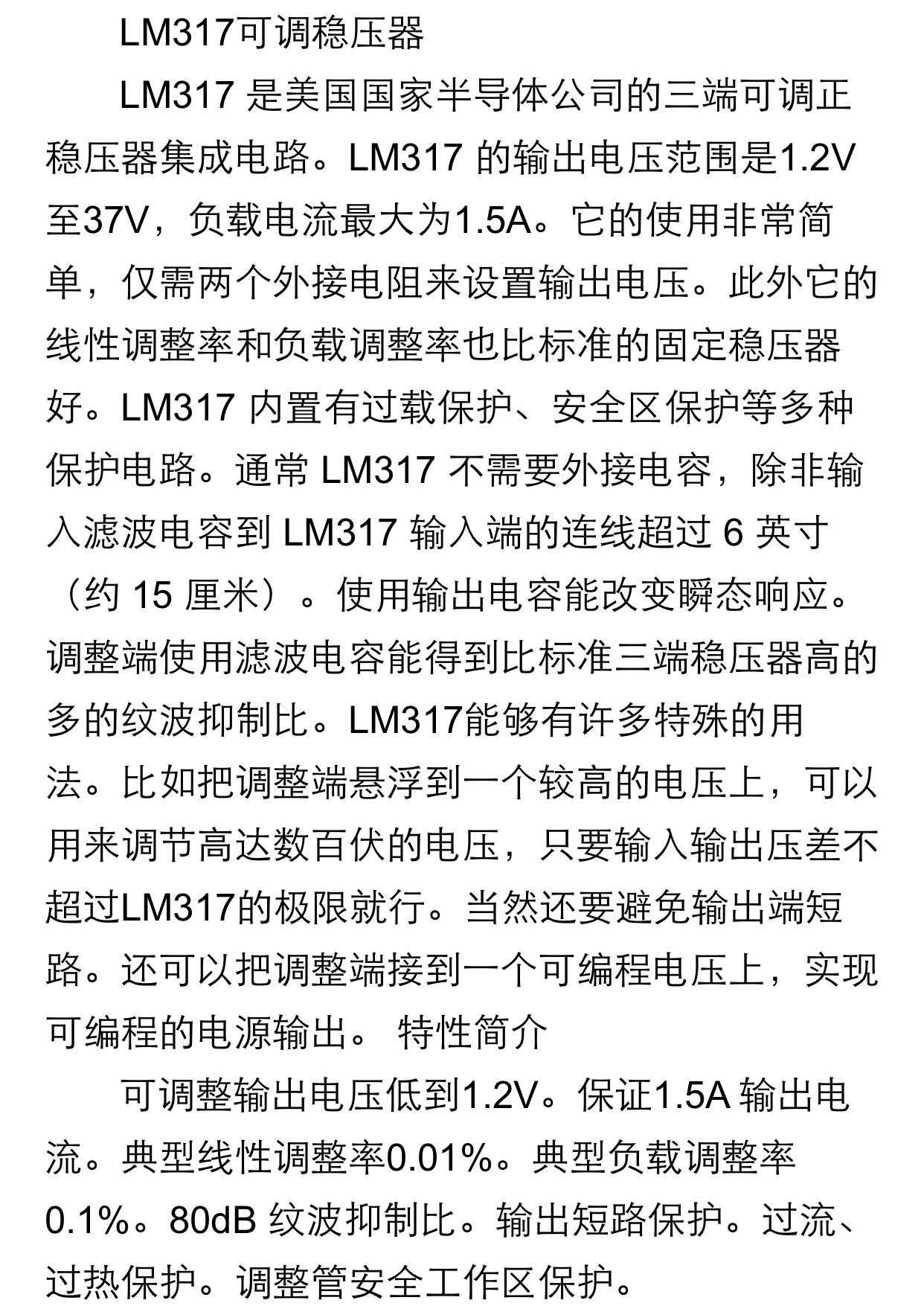

图二

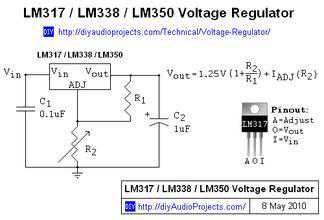

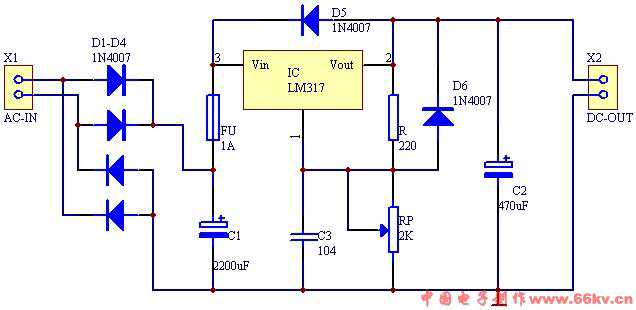

LM317工作电流1.5A；LM338k工作电流为5A，LM350工作电流为3A。

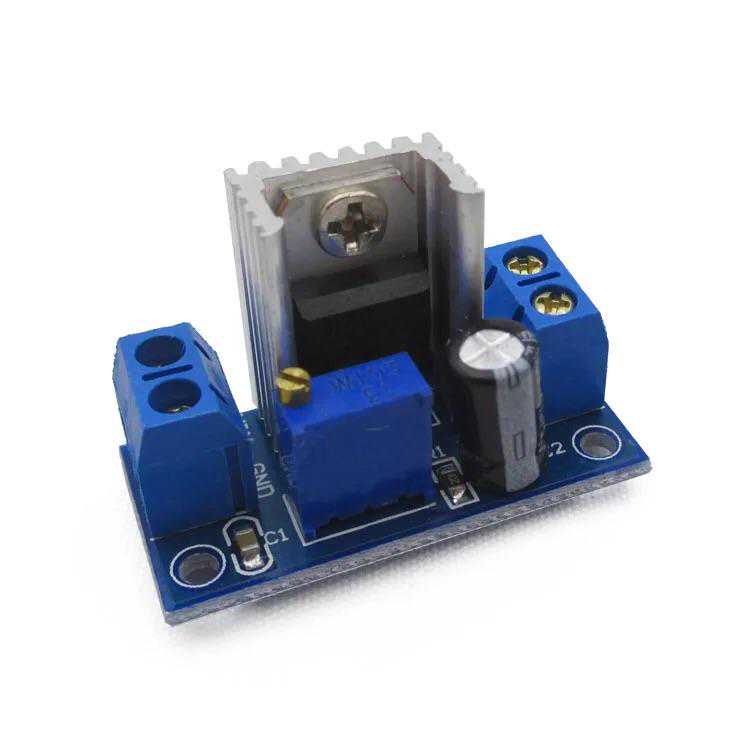

图三

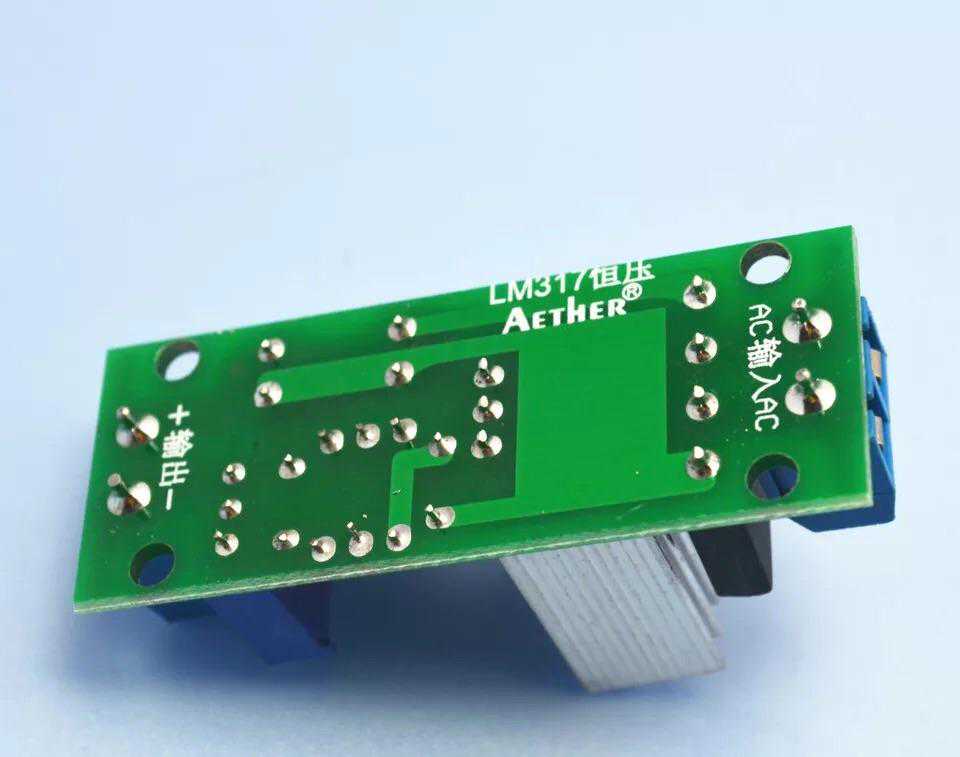

图四

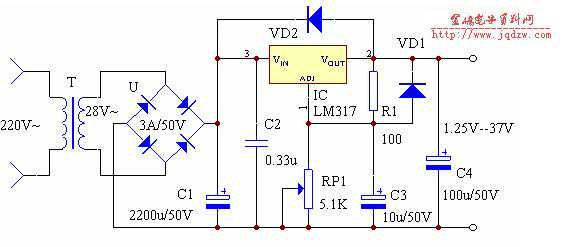

图五

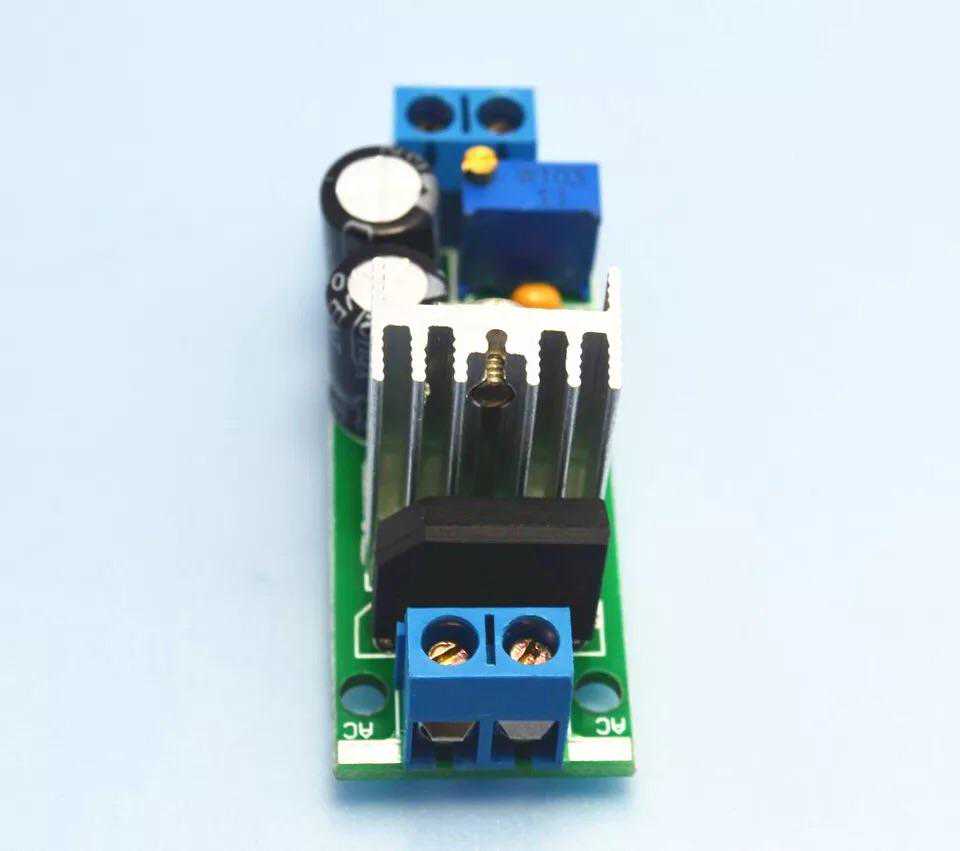

图六

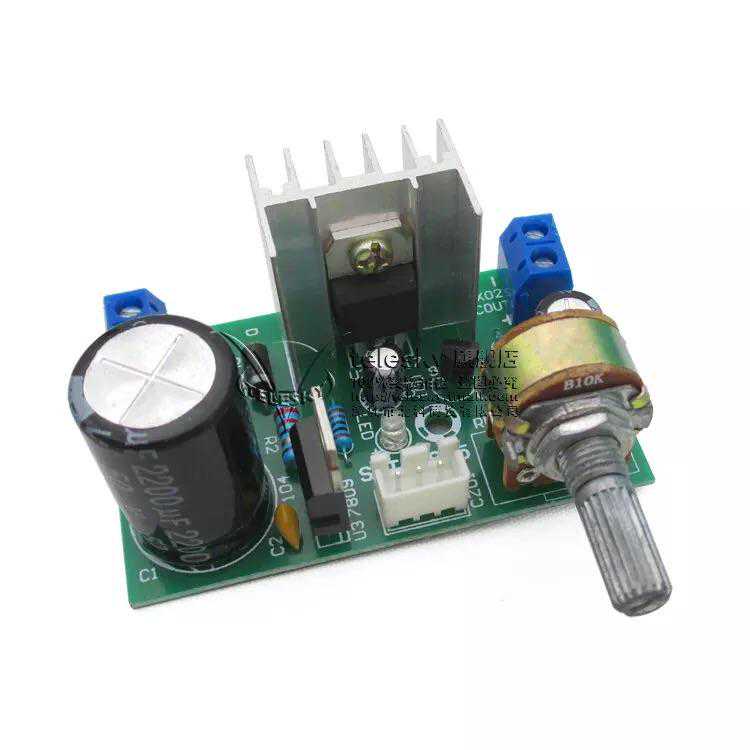

图七
图八
图九
图十
图十一

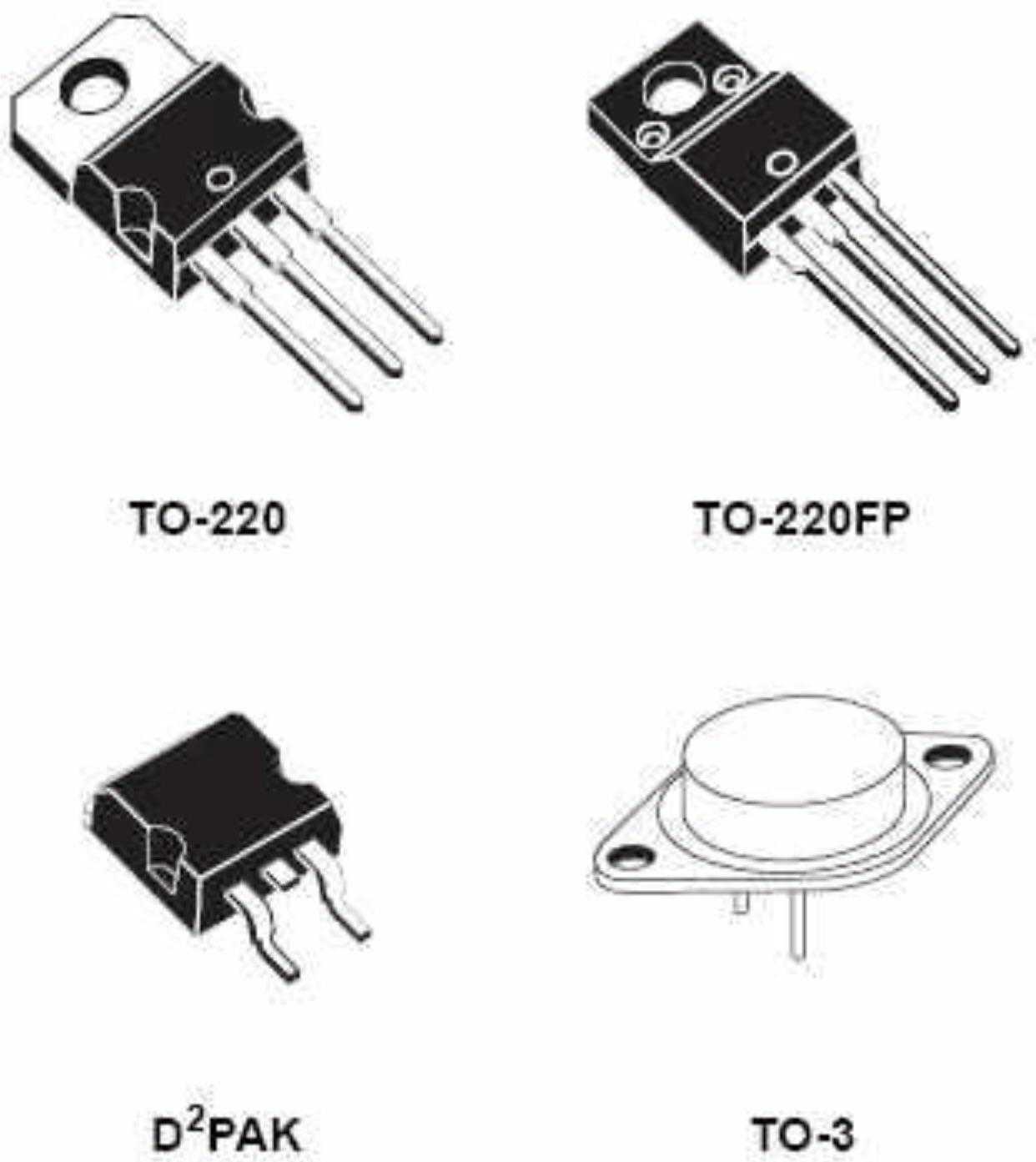

图十二，封装形式如下：
三端可调输出电压集成稳压器一般都不能从０Ｖ起调，这是因为稳压器内部设有基准取样电压的缘故，比如基准电压为５Ｖ，那么该稳压器起调电压不能低于５Ｖ。如果通过外部电路的设置，增加一组负电压给稳压器调整端，抵消基准电压的电位，可以实现三端可调稳压器从０Ｖ起调，下面以ＣＷ３１７三端可调集成稳压器为例做介绍。
图十三
由于ＣＷ３１７可调稳压器的内设基准电压是1.25V，且该电压在输出端和调整端之间，使得稳压电源输出电压只能从1.25V向上起调。改用上图十三所示外部电路，增加一组负1.25V的电压串接于调整端，可以实现从０Ｖ起调的功能。
电路中的R2不是按常规直接接地，而是接在稳压管DZ的阳极上，即对地有一个-1.25V的电压。若稳压管的稳压值取1.25V，则调节R2，该电路的输出电压可从0V起调。稳压管DZ也可用两只串联的硅二极管代替（单只硅二极管的正向压降约0.6~0.7V，可通过检测挑选最相近的值）。R3是稳压二极管DZ的限流电阻。
欢迎大神们交流探讨，分享经验，共同提高！
