穿墙防水套管

穿墙防水套管又称穿墙管、防水套管、墙体预埋管、防水套管分为刚性防水套管和柔性防水套管。用于导电的电源称为交流穿墙套管，从材料可分为干电容交流穿墙套管和瓷绝缘交流穿墙套管，分别称为硅橡胶套管和瓷套管。

简介：穿墙套管又称穿墙管、防水套管、墙体预埋管、防水套管分为刚性防水套管和柔性防水套管。这两个主要用于不同的地方。柔性防水套管主要用于人防墙、水池等要求较高的场所。刚性防水套管一般用于地下室和其他需要穿过管道的管道。

柔性穿墙防水套管是一种五金管件，适用于管道通过墙壁时有振动或严格防水要求的结构。一般生产企业是根据建筑科学院开发设计的标准图集制造。柔性穿墙防水套管穿墙时，如遇非混凝土，应改为混凝土墙，套管必须一次固化在墙内；柔性穿墙防水套管广泛应用于建筑中.化工.钢铁.自来水.污水处理等。

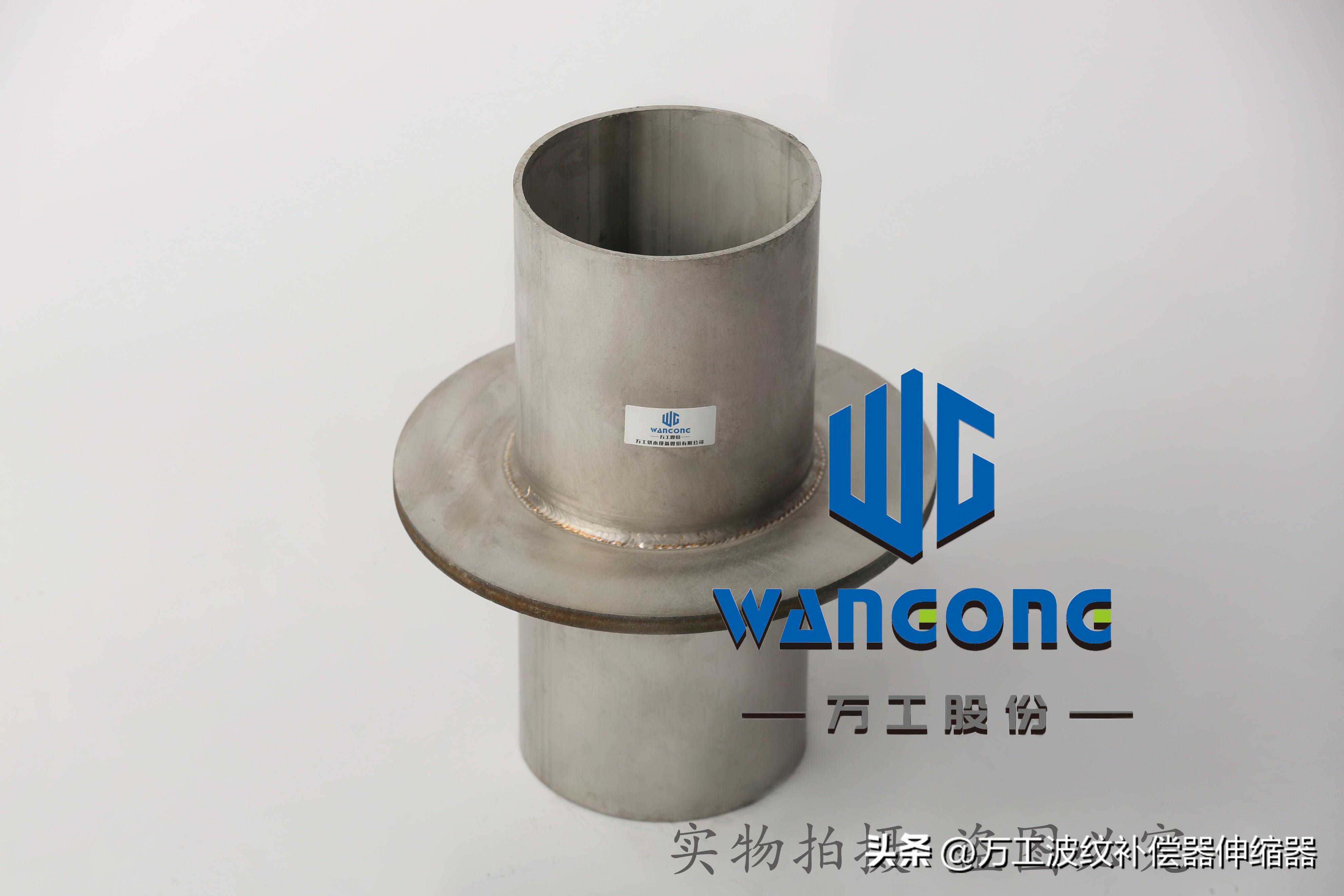

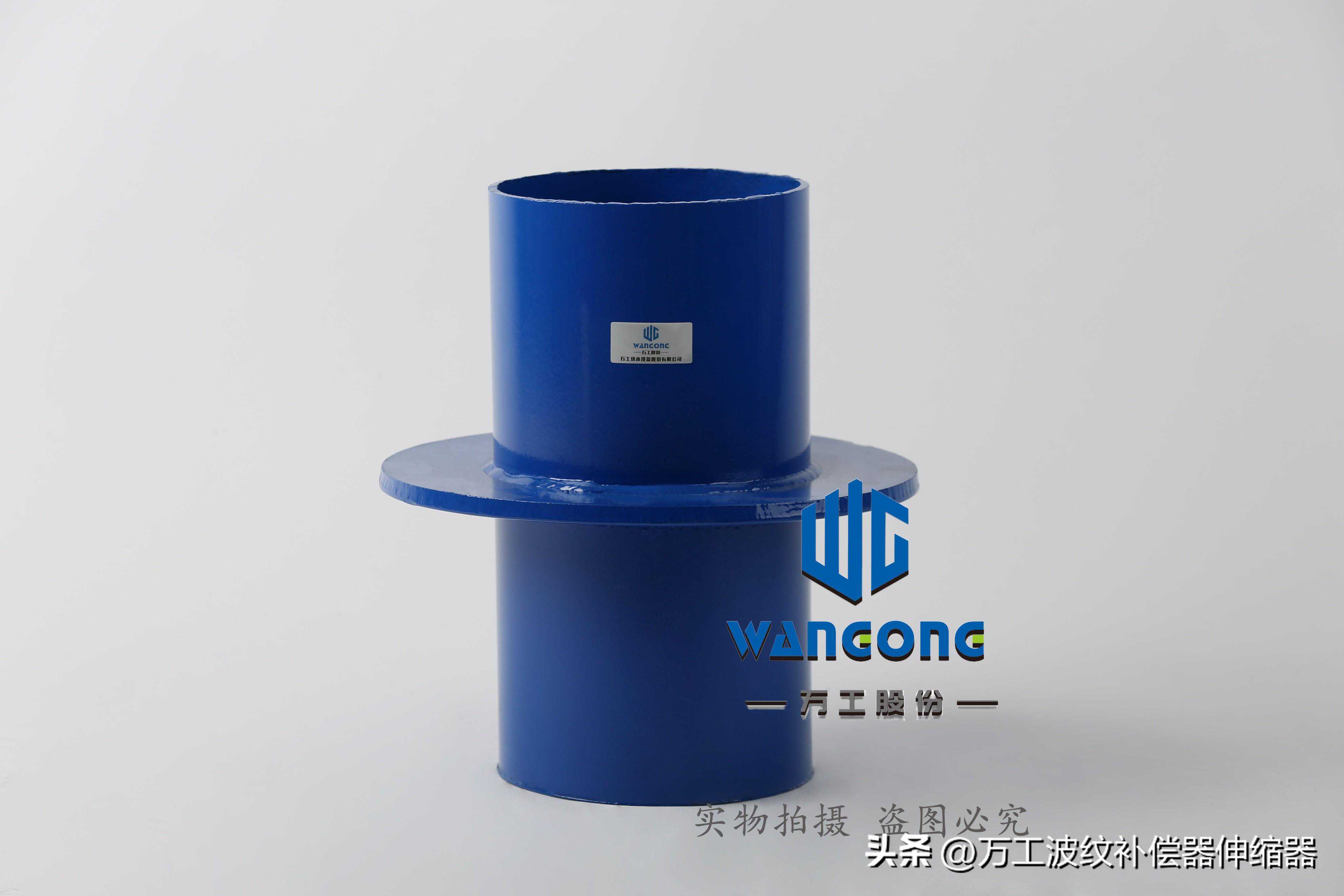

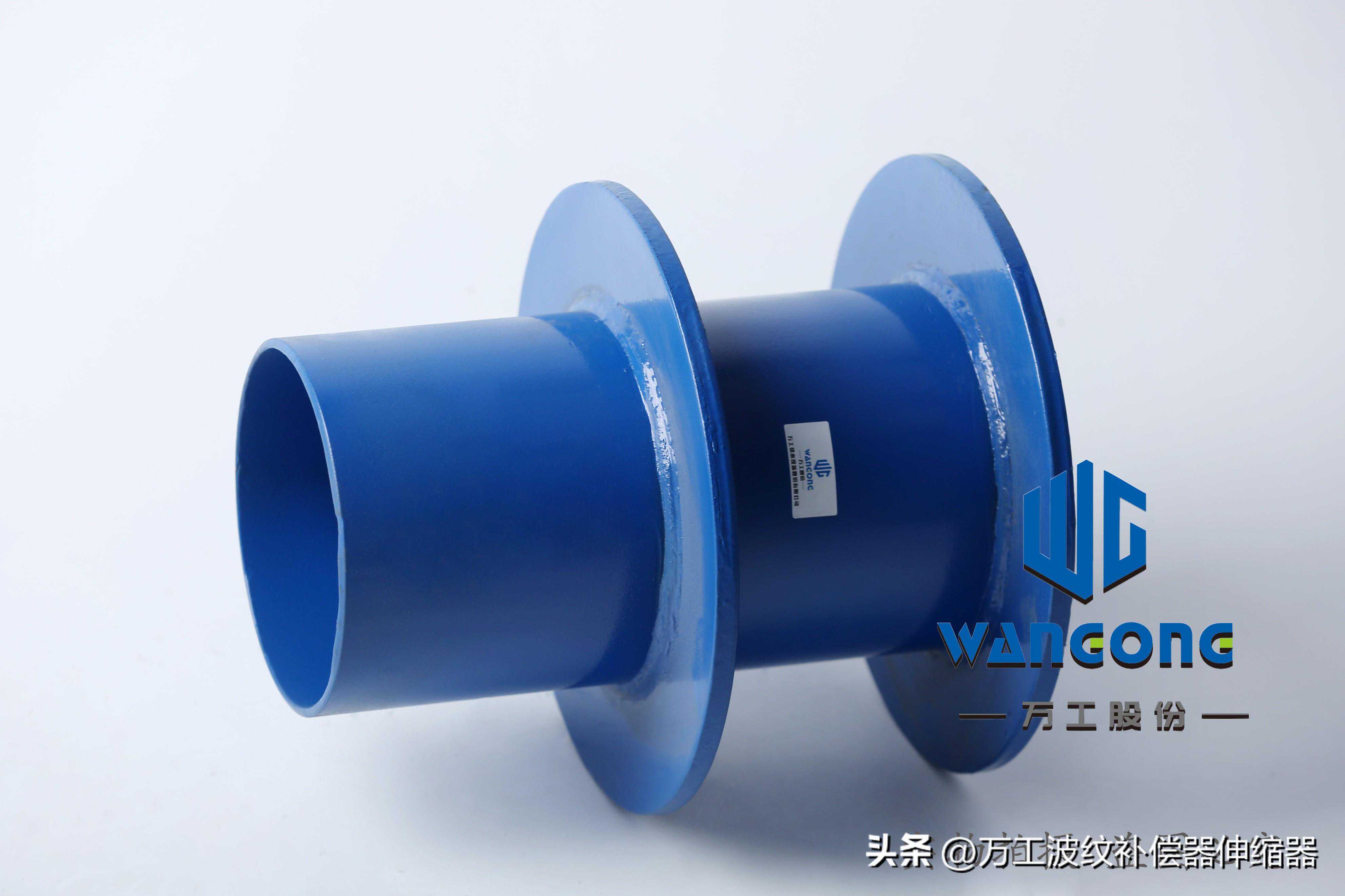

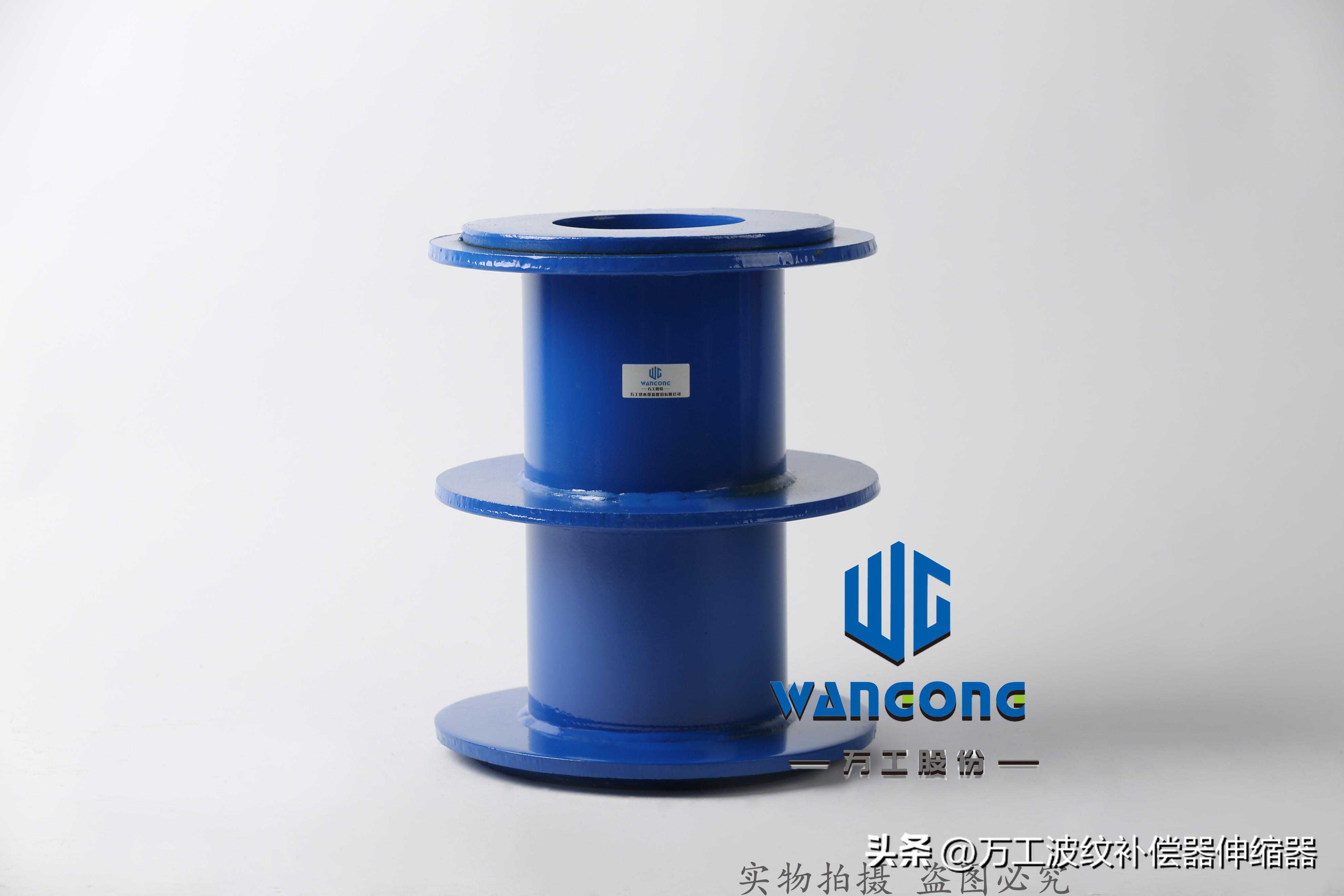

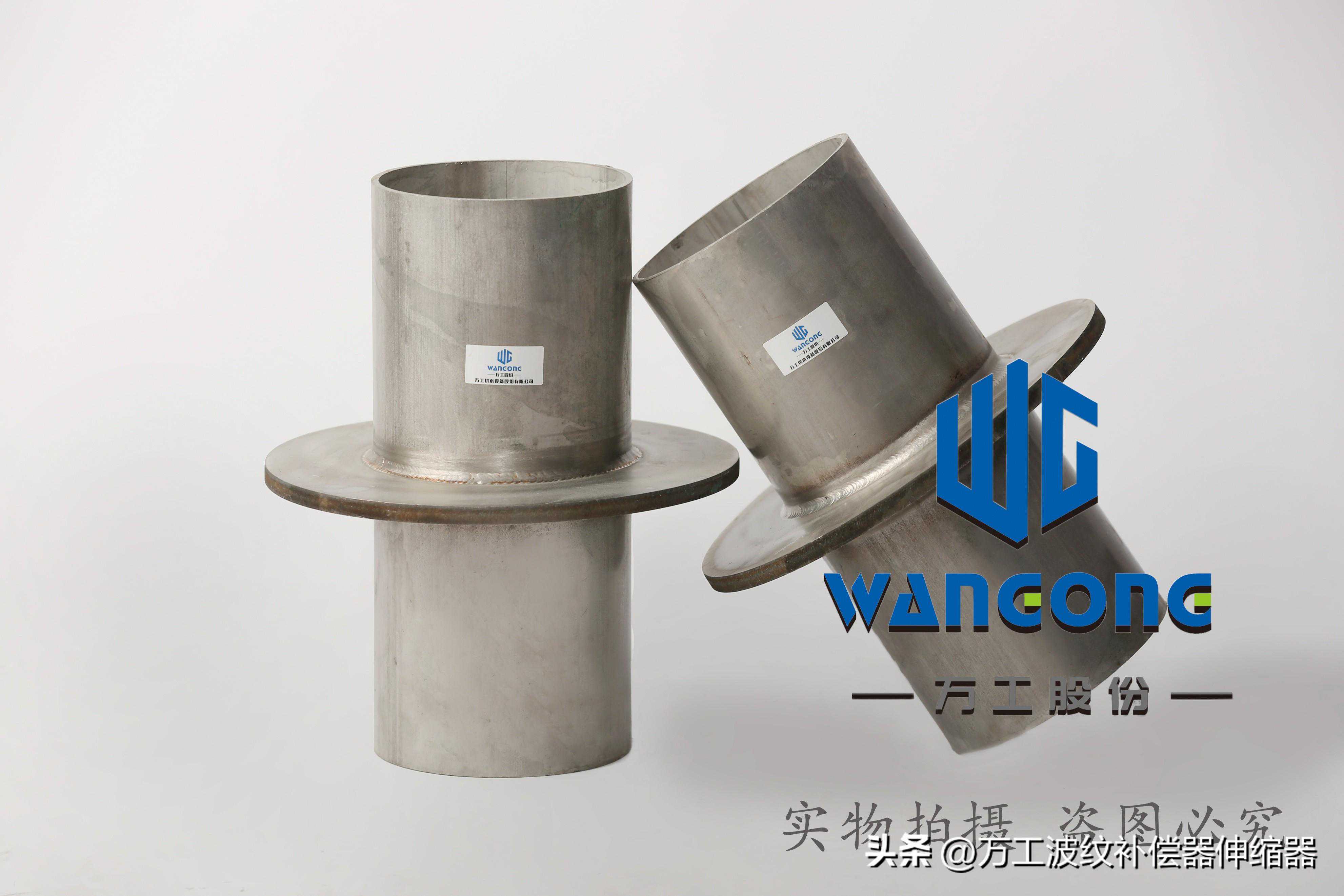

刚性穿墙防水套管采用钢管外翼环（钢板制成的环套在钢管上），安装在墙体内（多为混凝土墙体），用于一般管道穿墙，有利于墙体防水。柔性穿墙防水套管除外翼环外，还有齿轮圈、法兰内丝、成套销售，也可自行加工，用于需要减震的管道，如与水泵连接的管道穿墙。

无论是柔性墙体防水套管还是刚性墙体防水套管，都是用于管道通过建筑墙体的五金配件，具有振动或严格的防水要求，常用于建筑.化工.钢铁.自来水.污水处理等。管道穿透混凝土结构的剪力墙基础.穿梁.穿异形柱时，应与土建一起安装。原因是套管与混凝土之间的二次浇筑在预留孔洞后不易处理；有些无法处理。例如，地下室基础混凝土剪力墙上安装了刚性墙体套管。

结构：套管由瓷件.安装法兰和导体组装。母线穿墙套管无导电部分，瓷套和法兰固定方式除35。kV高原型及部分产品采用机械卡，其余采用水泥胶；铜导体采用定心垫圈和螺母固定，铜导体采用定心垫圈和螺母固定，铜导体采用定心垫圈固定.铝导电排采用定心垫圈和开口销固定。母线穿过墙体套管两端的盖板应根据所选母线的规格和类型确定开口尺寸。附件表面涂有灰色磁性涂料。

为了提高套管的起始电晕，对于20.35kV套管在结构上采取均压措施，适当增加靠近法兰的瓷壁和两侧的伞(棱).加厚，在瓷质零件烘烤前，在瓷质套筒内腔和法兰附近，在法兰附近的第一把伞（边缘）上均匀涂上半导体釉。烘烤后，半导体釉与瓷壁牢固结合，瓷壁通过接触片短路，大大改善电场分布，防止套管内腔放电，提高滑闪放电电压。

套管导电部分采用铝导体，节省大量铜材料，降低成本。与母线连接的导电面积增加，克服了接触面积小、温度过高的缺点。套管安装法兰分为正反两种安装方式，除6.10kV铜导体管正装，其余均为反装。

穿墙套管的选择

1.选择类型和类型，根据安装位置，可以选择室内和室外的类型。根据用途，可以选择有导体的穿墙套和无导体的母体套，线型穿墙套管。室内配电装置一般采用铝导体穿墙套管。

2.额定电压的选择，通过墙体套管的额定电压不得低于电网额定电压。有冰雪时，3~20kV外墙套管应选用高一级电压产品。kV，提高两级电压的产品也可以使用。

3.额定电流选择，带导体的穿墙套管的额定电流不得小于电路的最大连续工作电流。母线穿墙套管本身没有导体，也没有额定电流选择问题，但应检查窗口允许的母线尺寸。
