爪型干式真空泵的特点及结构

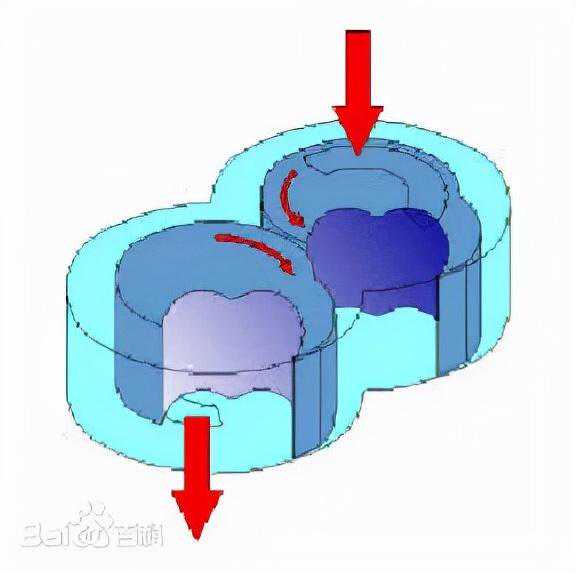

爪型干式真空泵因其转子形状像爪子而得名，属于变容积式干式真空泵。爪型干式真空泵又称爪型真空泵、爪式干泵、爪式泵、爪泵等。

爪型干式真空泵根据转子的级数可以分为：单级、二级、三级和多级爪型干式真空泵，每级都有两个相同的转子。以下介绍分析了爪型干式真空泵的特点及结构。

（1）爪型干式真空泵的特点

爪型干式真空泵具有以下特点：

①泵腔内的转子对称性良好，运动平稳，因此真空泵整体振动小。

②转子与转子以及转子与泵腔之间均留有一定的间隙，保证了相互之间没有摩擦，不需要额外的再添加润滑剂，使得电机的驱动功率减小，因此可以提高真空泵的转速；

③真空泵结构简单，泵腔内不存在排气阀，没有单独的吸气腔、压缩腔；

④爪型干式真空泵的压力与抽速成正比；

⑤泵腔对被抽气体中含有的杂质不敏感，可以减少杂质对真空系统造成的污染；

⑥转子是由形状复杂的曲线圆柱面组成的，因此加工和检测都比较困难。

（2）爪型干式真空泵的结构

爪型干式真空泵的整体结构是由泵体的布置决定的，主要有立式和卧式两种结构。立式爪型干式真空泵的进气口和排气口处于水平位置，其好处是在连接管路以及整个装配过程中都比较简便。

缺点是真空泵的重心相对较高，在满载运行时会有较大的振动，因此立式结构的爪型干式真空泵常用于小泵。卧式爪型干式真空泵的进气口设计在泵体上端，排气口设计在泵体下端。

通常情况下将进气口和排气口设计成相互垂直的，即进气口方向竖直向上，排气口方向水平，这种设计可以方便真空系统管路的安装与维护。卧式结构的真空泵其重心较低，在满载运行时平稳，这种结构多用于大、中型真空泵。

立式结构的爪型干式真空泵的两根转轴与水平面垂直，转子装配起来较为方便，也能够保证装配间隙，整个泵体占地面积相对较小，但是真空泵的重心高，下部的轴承承受的力较大，易于损坏，齿轮安装维护不方便，润滑装置也比较复杂。

卧式结构的爪型干式真空泵两根转轴与水平面水平安装，两个转子垂直安装在两根转轴上，主动轴与电机输出轴直联，从动轴由电动机端齿轮带动，这种安装方式避免了主动轴转子受较大的扭转变形，主动轴产生的扭转变形也不会造成两个转子之间的间隙增大，因此转子能在泵腔内平稳运行。
