不过去年12月，充电头网就从ChargerLAB处获悉，华为推出了新型的快充技术：10V/2A电荷泵；并在上个月曝光华为20W快充充电器谍照。目前，华为20W快充充电器已经抵达充电头网编辑部，下面就为大家带来这款产品的详细拆解。
一、华为20W电荷泵快充充电器外观

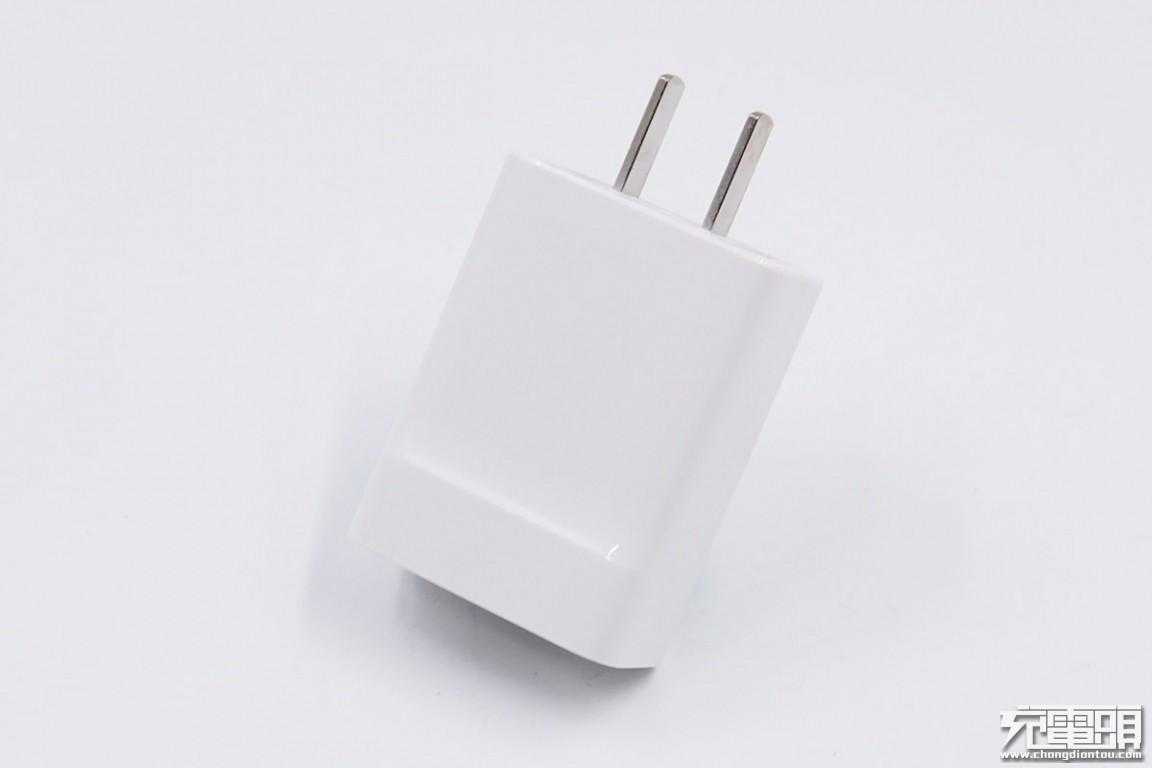

这款充电器的基本外观还是延续了华为原装充电器的风格。纯白色外观，PC材质，表面采用亮面烤漆处理，很光滑；拿到手上的这款充电器的为国标插脚，不可折叠设计。
电器正面有凹槽处理，用户插拔充电器的时候可以起到防滑的作用。

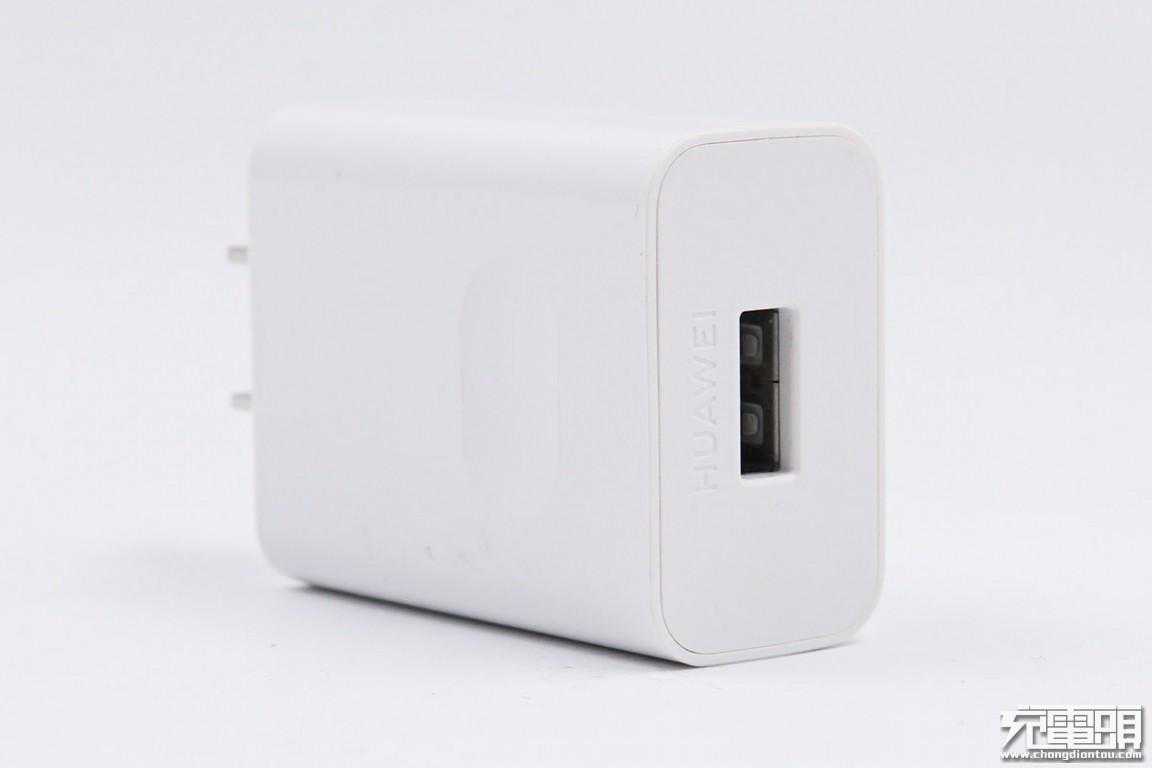

充电器的背面有一道凸起的设计。这与华为之前的几款快充充电器有所差异，以往华为原装充电器的外壳要么是正反面均为凹槽设计，要么是正反面均为凸起设计。

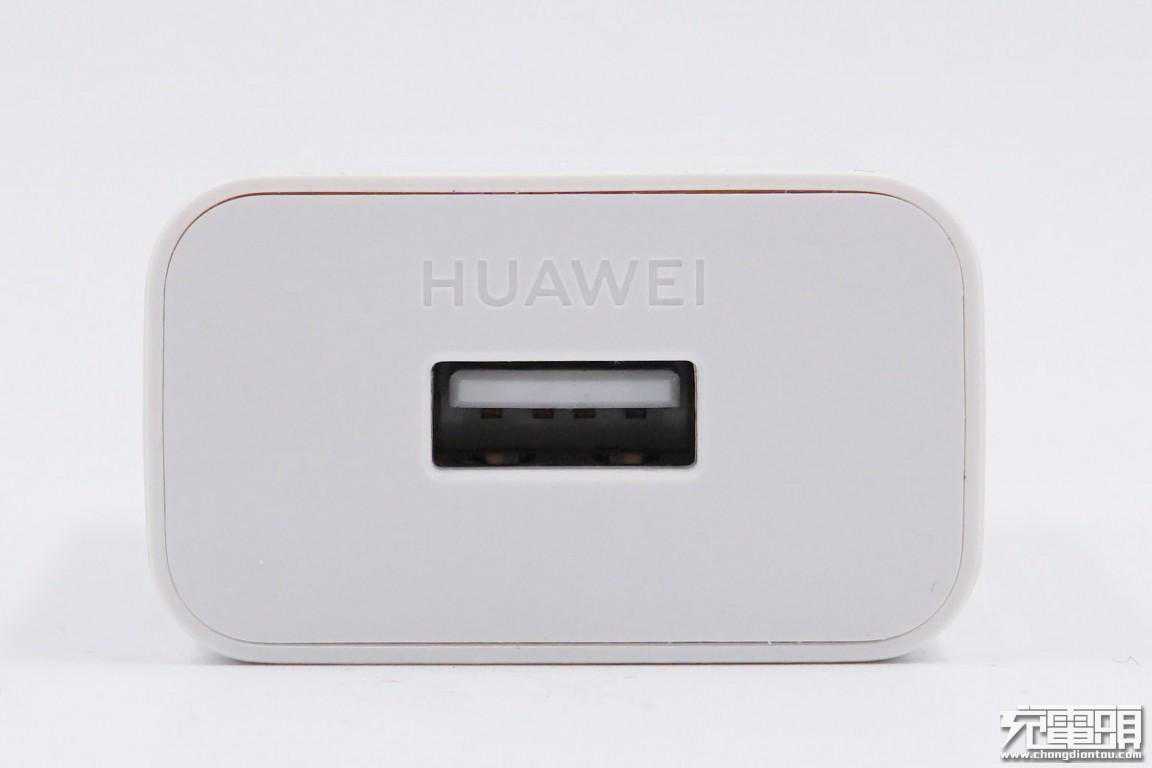

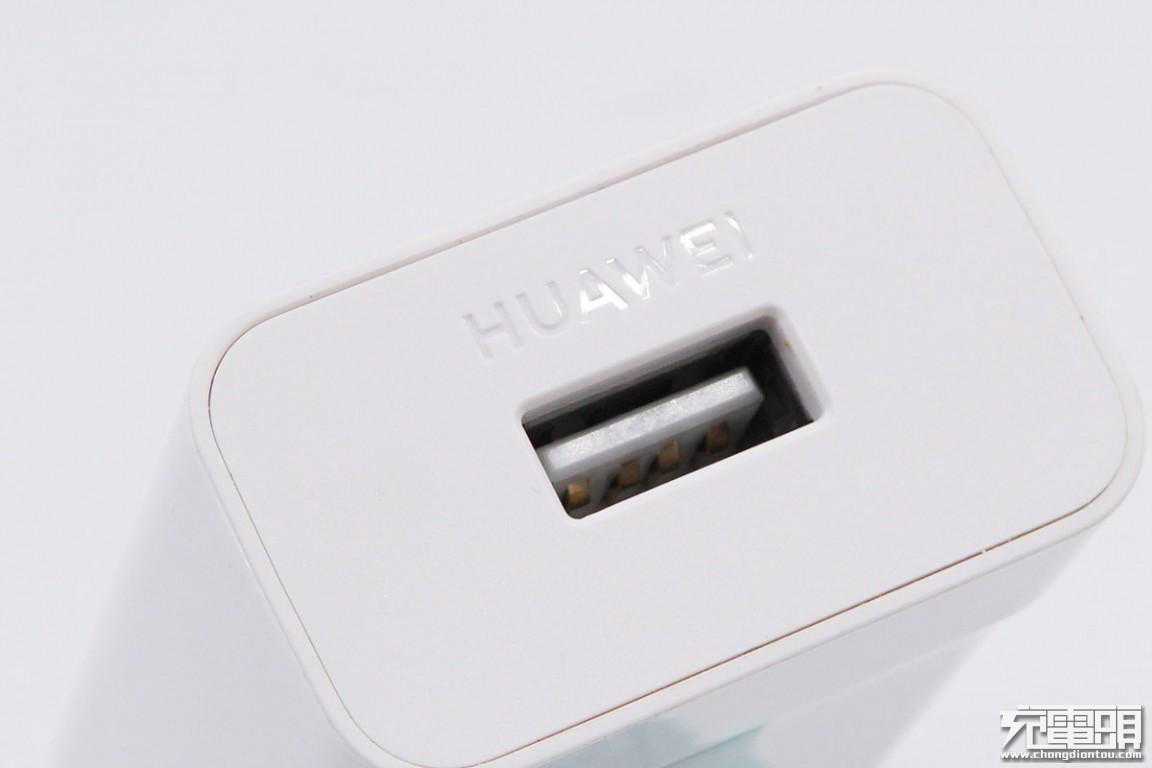

输出端面板单USB-A接口居中，接口采用白色胶芯，上方印有“HUAWEI”字样。

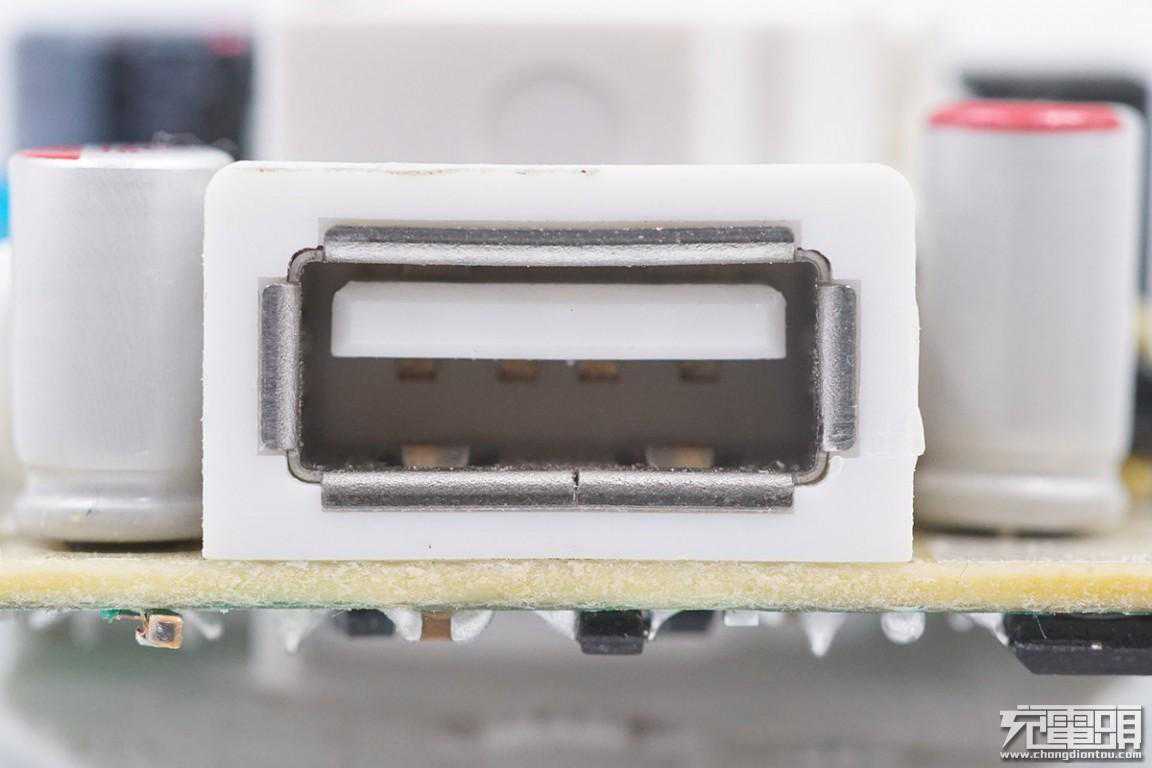

通过特写镜头，可以看到充电器的接口内采用了四根金属弹片，大小一致，并且没有特殊加宽处理设计。

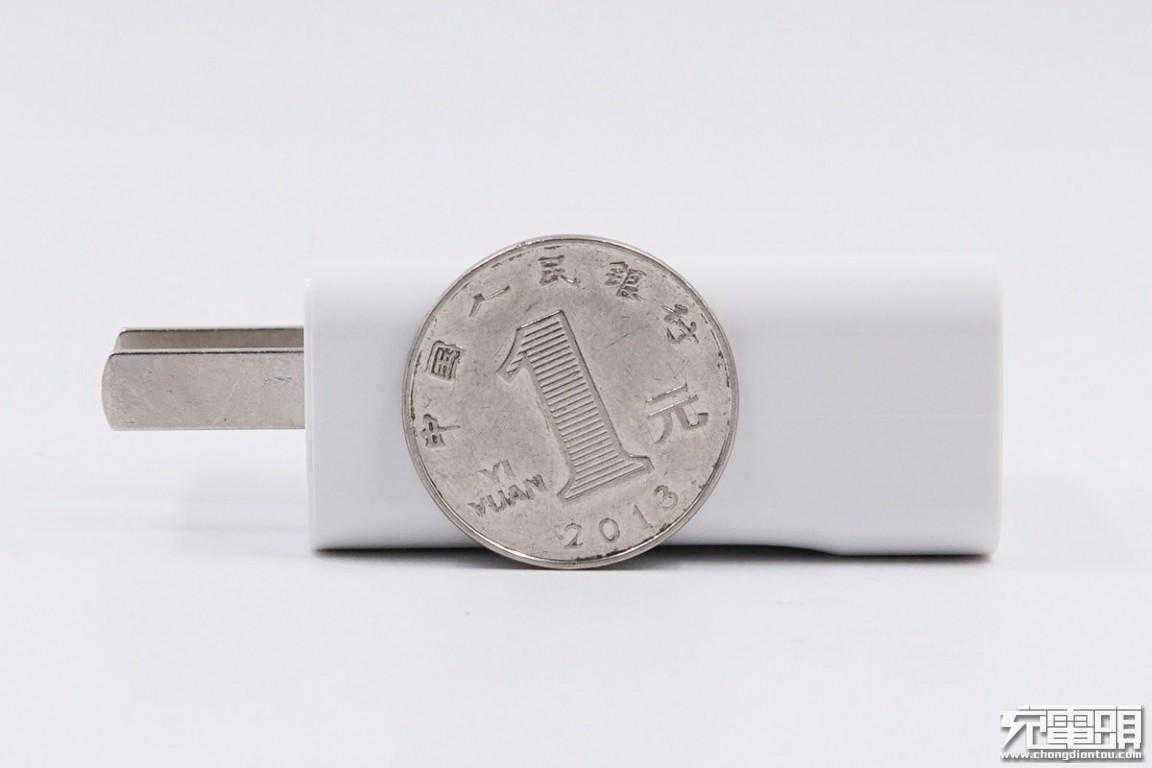

充电器的厚度小于一元硬币的直径，拿在手上比较小巧、轻便。

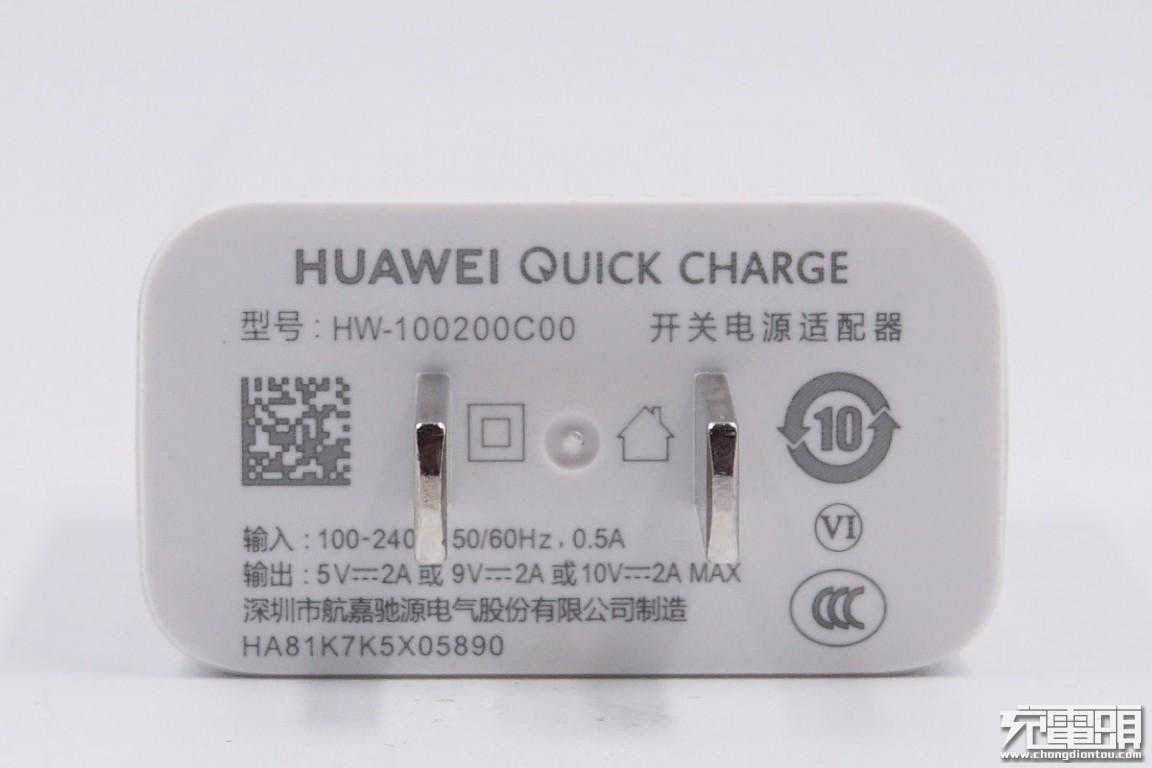

在充电器的插脚侧印着详细的参数信息，产品型号：HW-100200C00，输入：100-240V~50/60Hz，0.5A；输出：5V/2A、9V/2A、10V/2A，产品由深圳市航嘉驰源电器股份有限公司制造，符合VI六级能效标准，并通过了CCC认证。

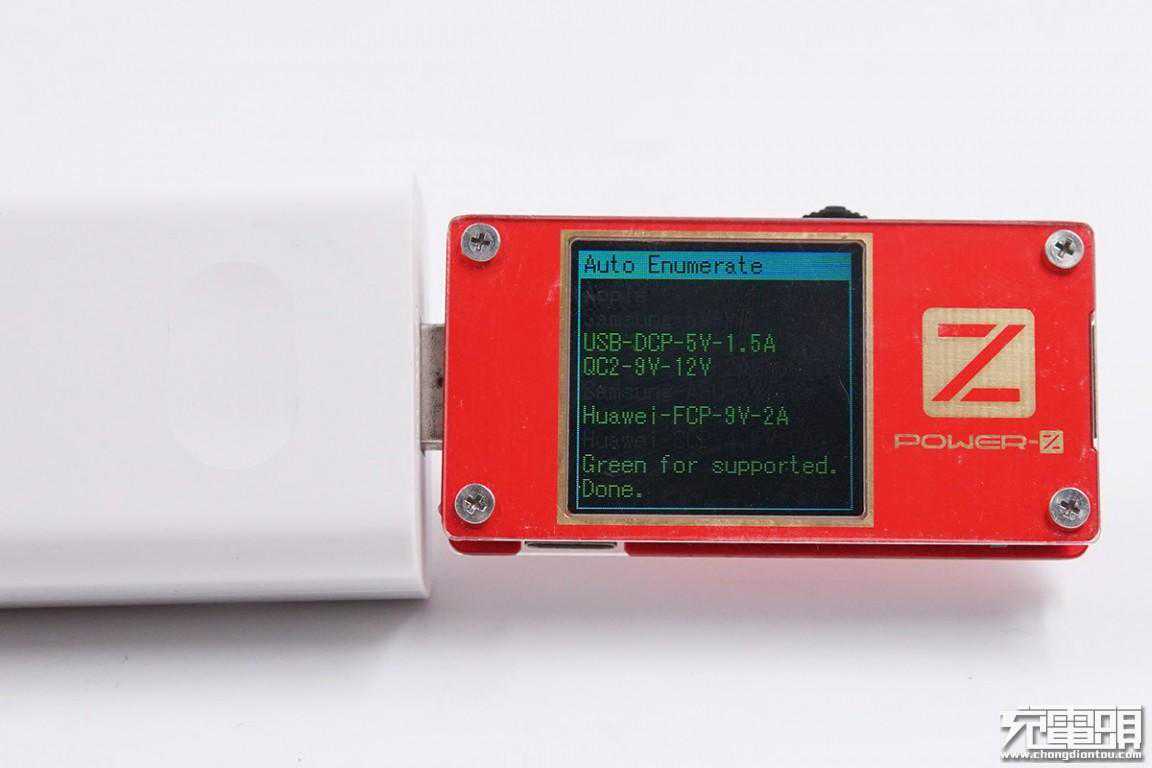

使用ChargerLABPOWER-ZKT001检测充电器输出协议，显示支持USBDCP、、FCP等充电协议。
二、华为20W电荷泵快充充电器拆解

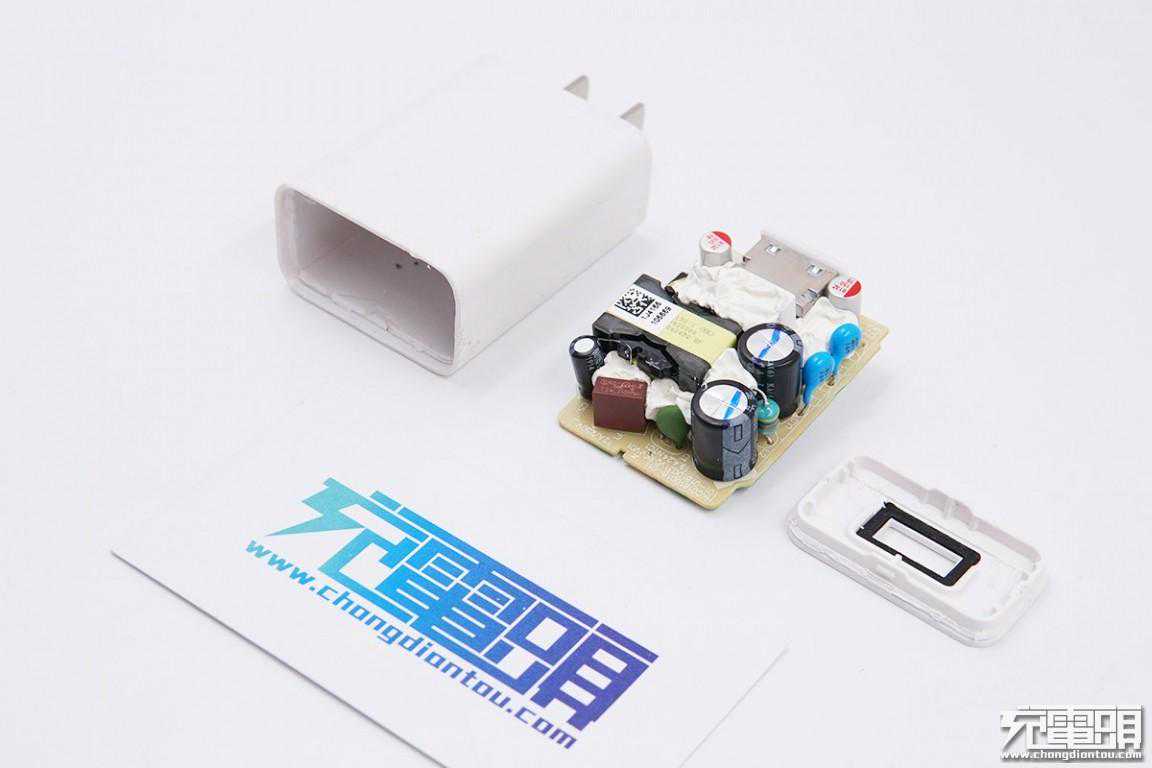

从输出接口侧打开充电的外壳，取出内部PCBA模块。PCB板正面呈浅黄色，上面布满了必要的插件元器件。

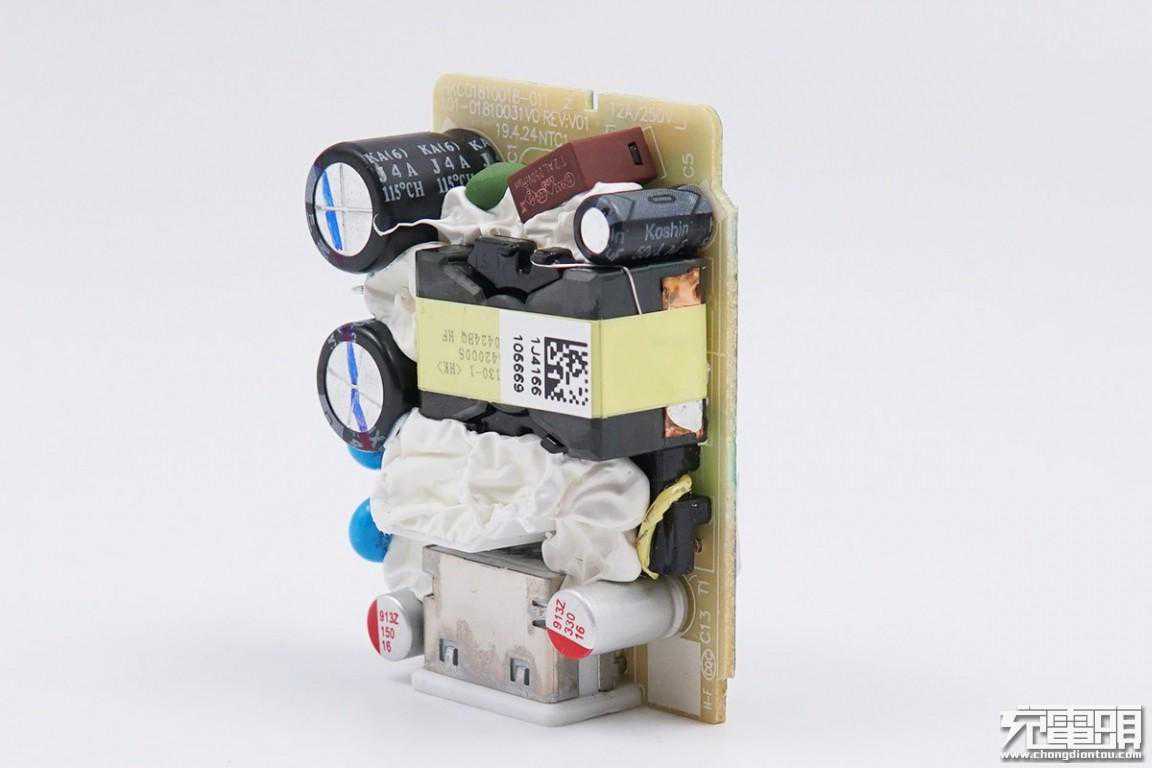

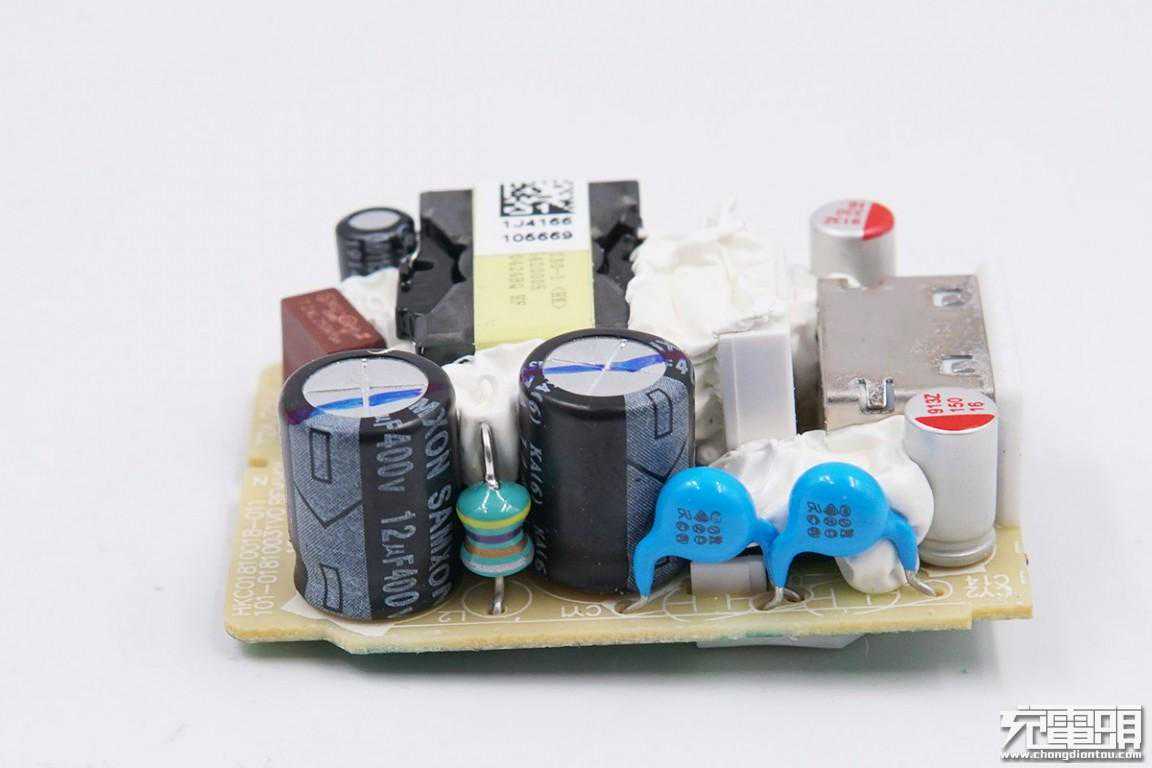

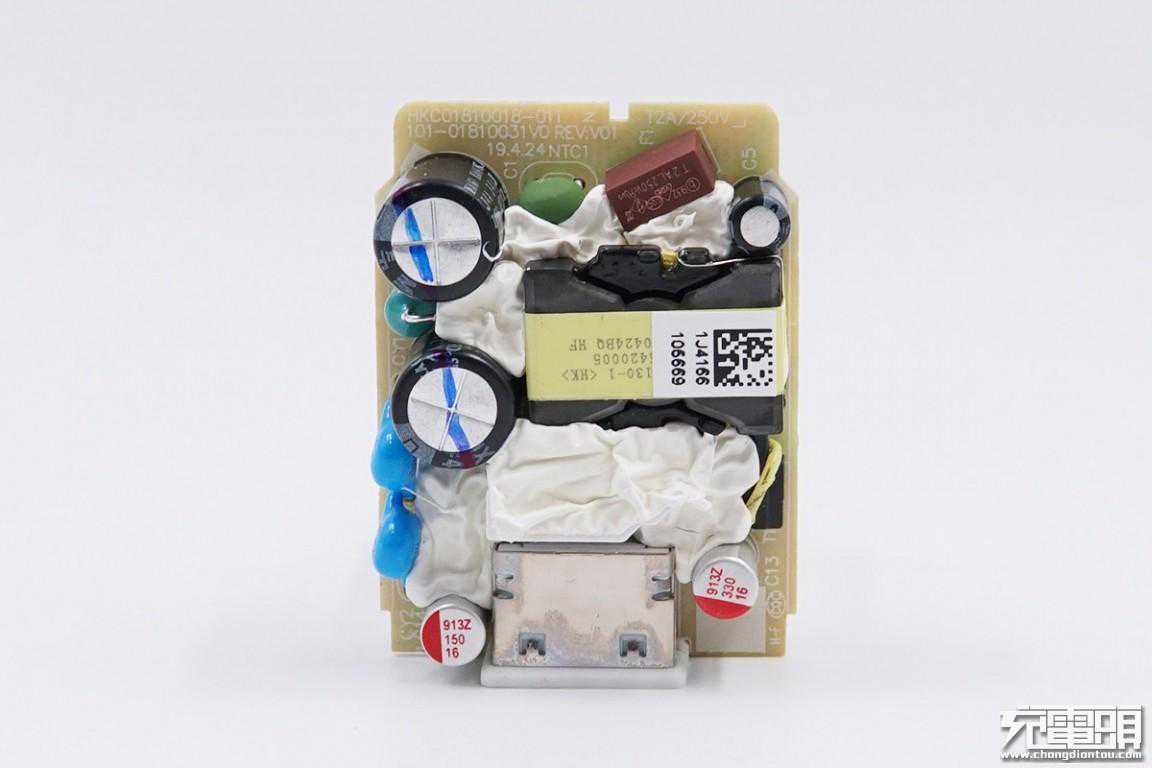

PCB板正面一览，输入端采用了两颗电解电容滤波，输出端采用两颗固态电容滤波，变压器上有贴纸喷码，并在元器件之间采用了大量的硅胶。
输入端采设置了一颗延时保险丝、一颗浪涌抑制电阻。

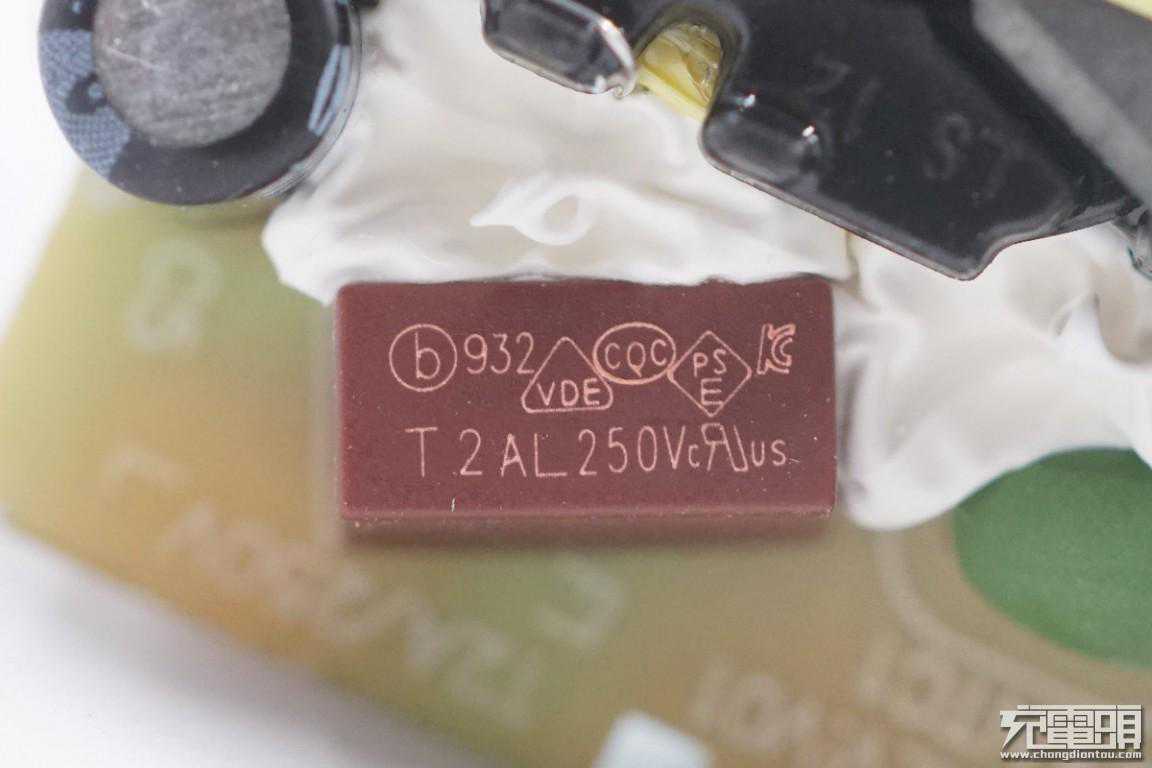

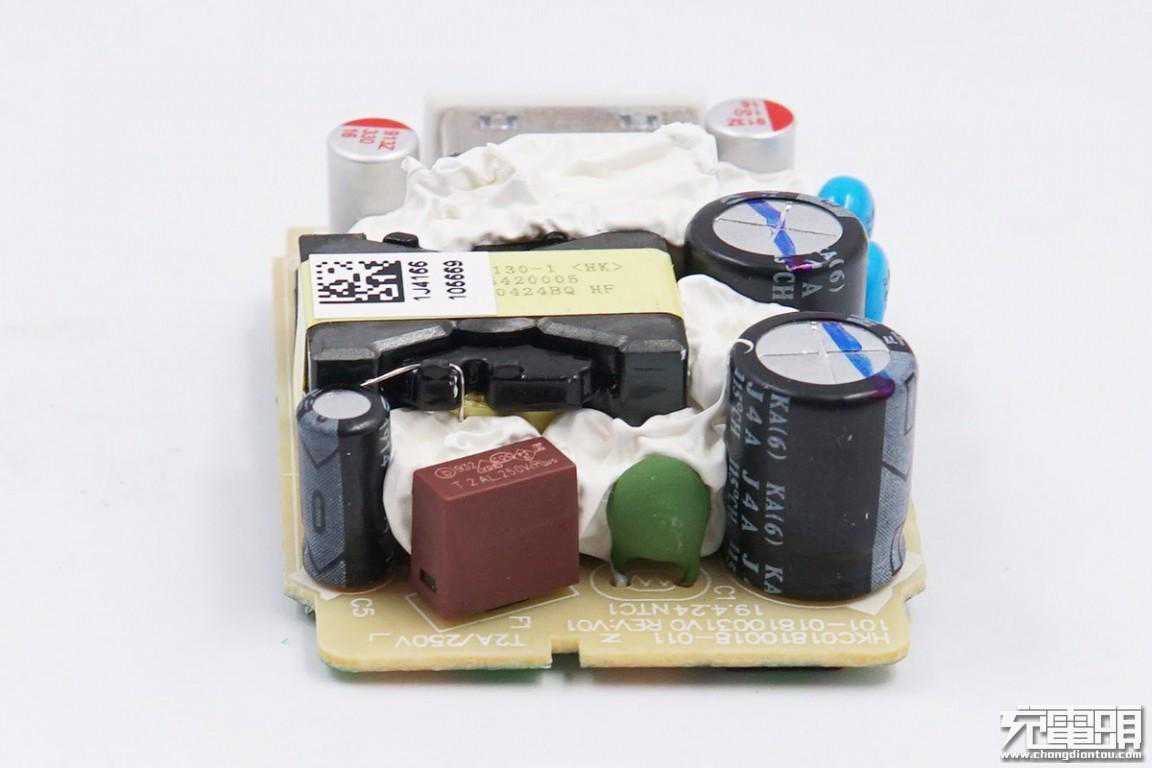

延时保险丝，规格为2A250V。
输入端采用两颗SAMXON万裕的电解电容滤波，规格均为400V12μF，两颗电解电容之间为一颗色环电感。两颗蓝色Y电容串联布置在初级和次级之间，起到输出抗干扰的作用。

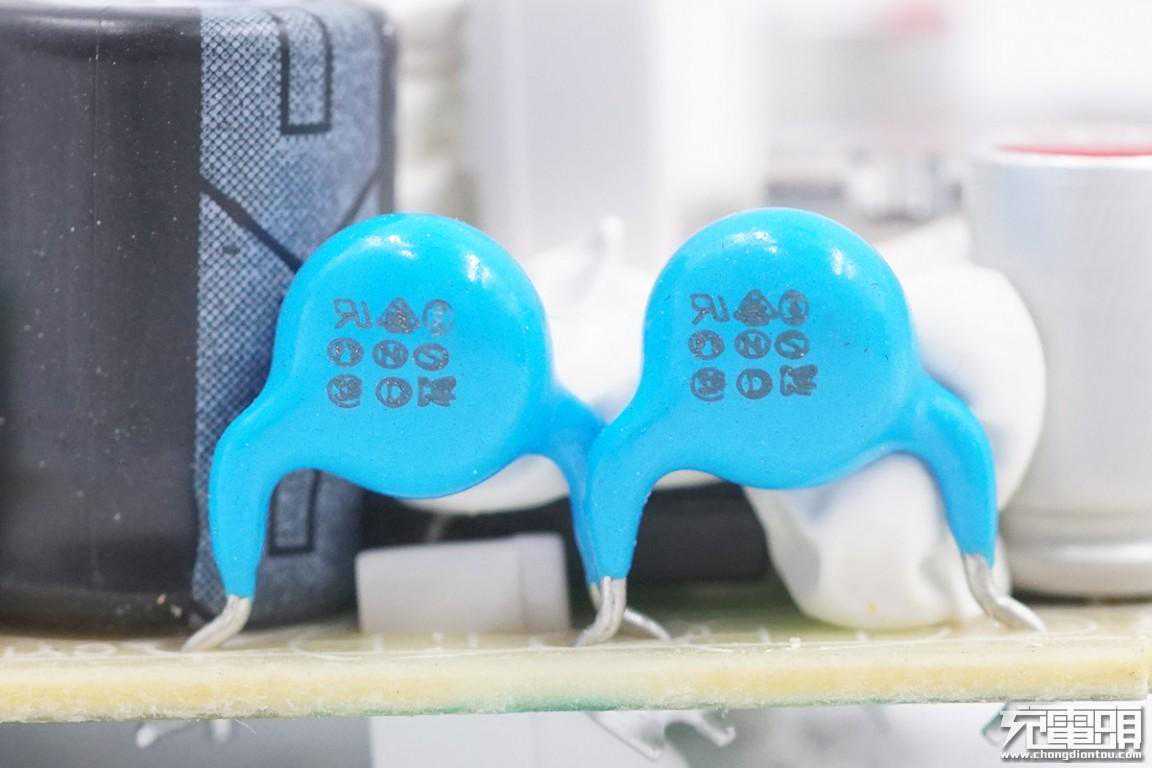

抗干扰Y电容特写。
USB-A输出接口采用特殊设计，加装了防尘罩。
USB-A输出接口特写。
从侧面可以看到，变压器磁芯有接地处理。

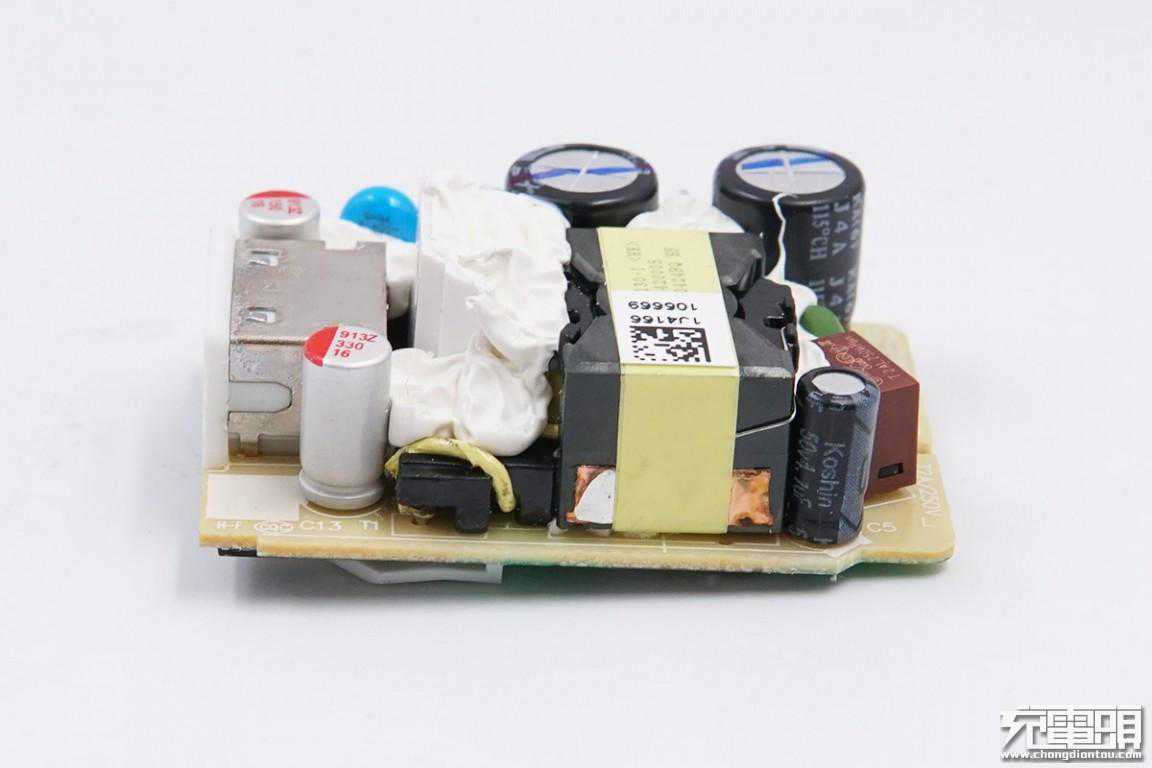

另外一侧可以看见一颗PWM主控芯片供电电容。

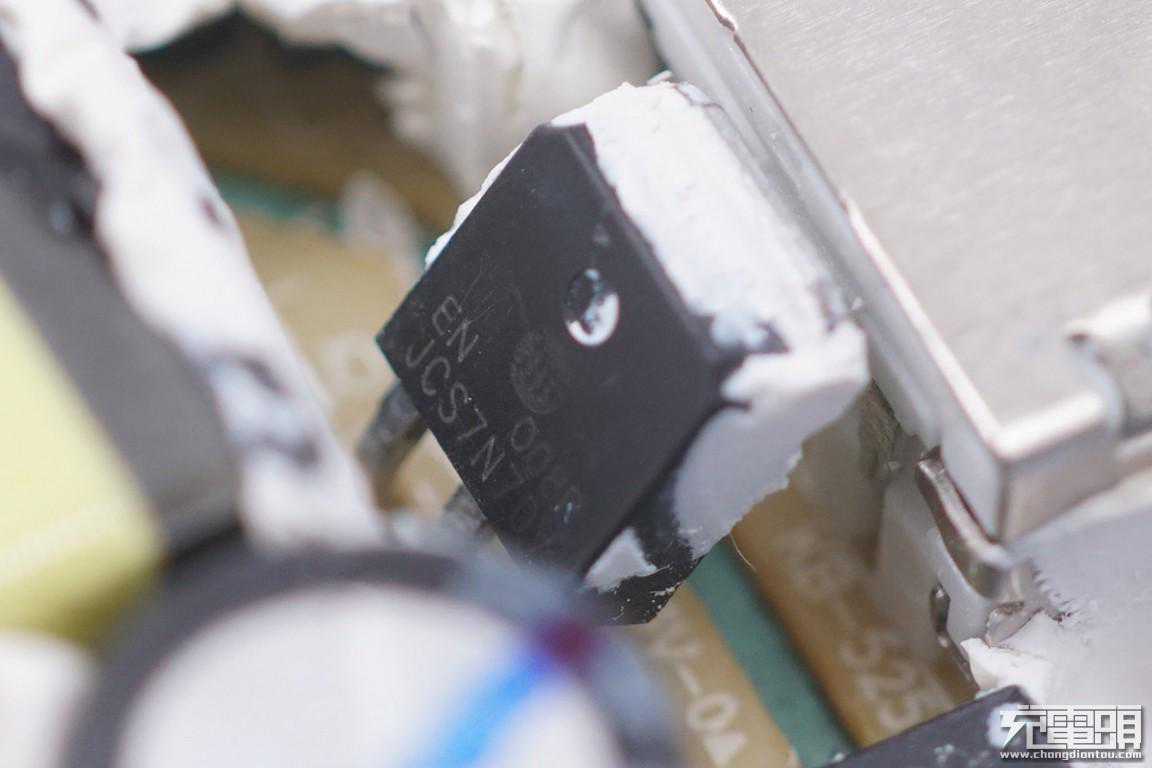

去掉变压器和接口之间的白色硅胶，下面是一颗来自吉林华微的初级开关MOS管，大量的硅胶将其严实包裹，用于辅助散热。

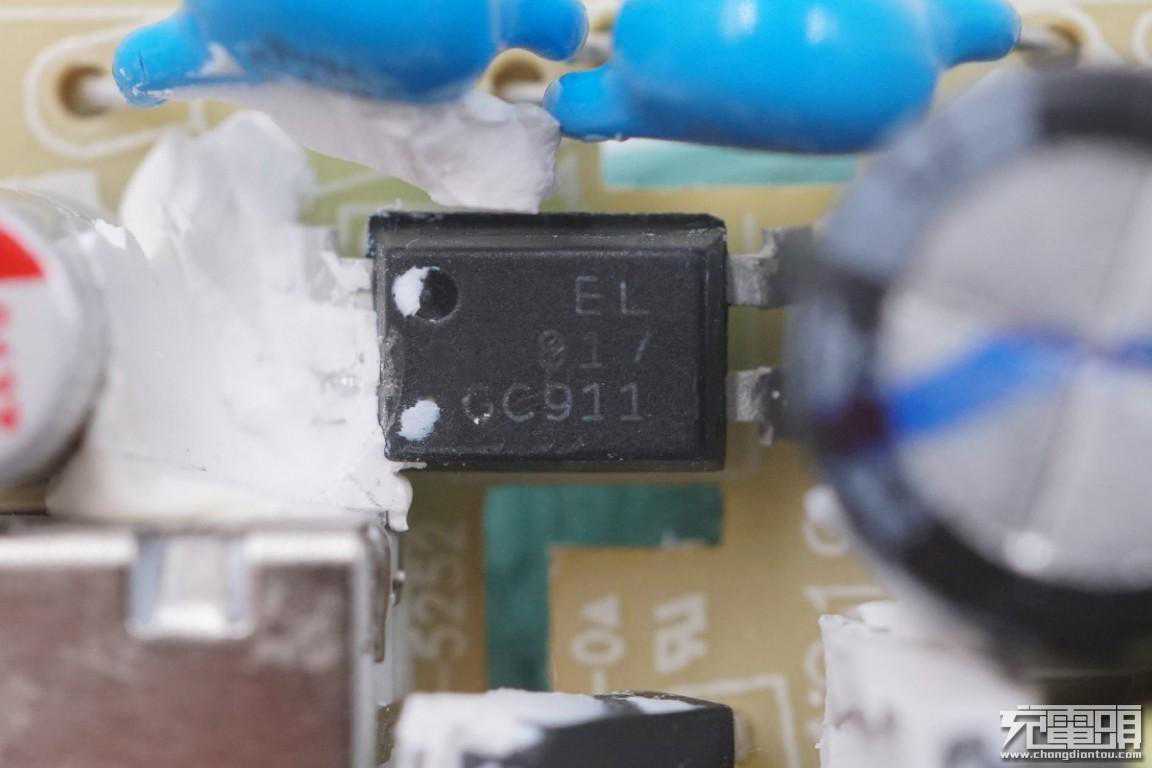

此外，在硅胶下还有一颗EL亿光的光耦，与Y电容并排布置。

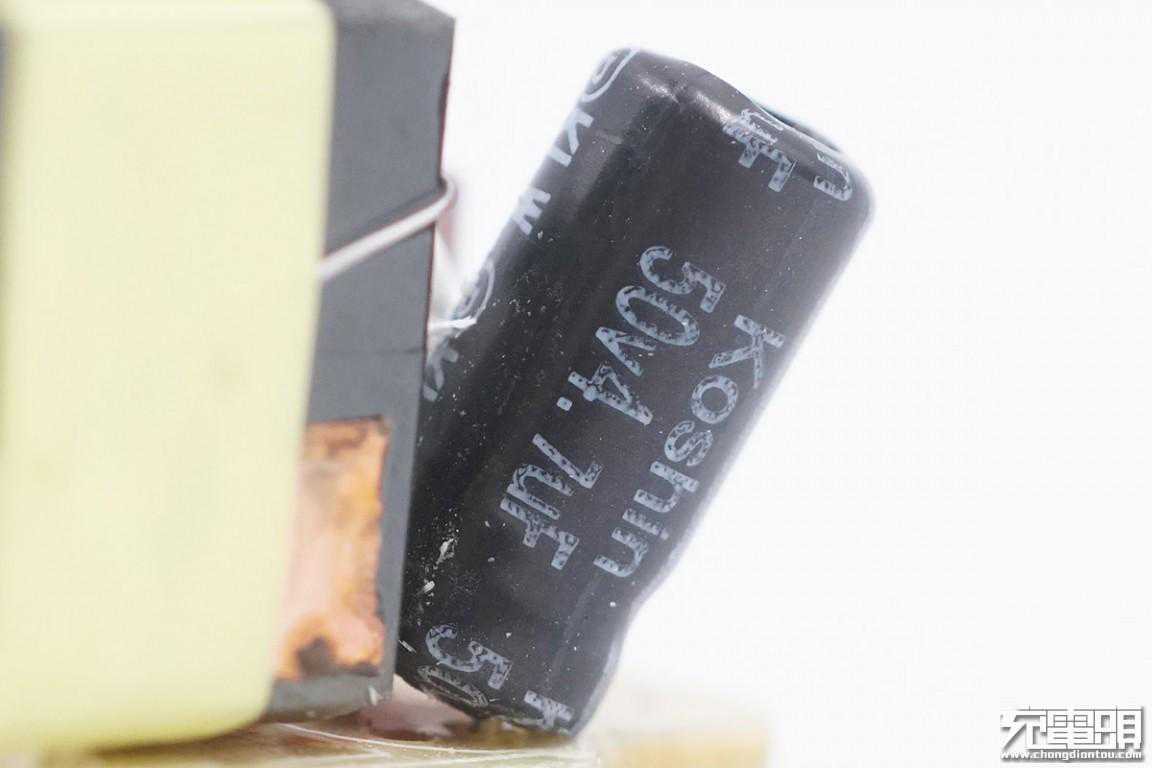

PWM芯片供电电容品牌为Koshin东佳电子，规格50μF。

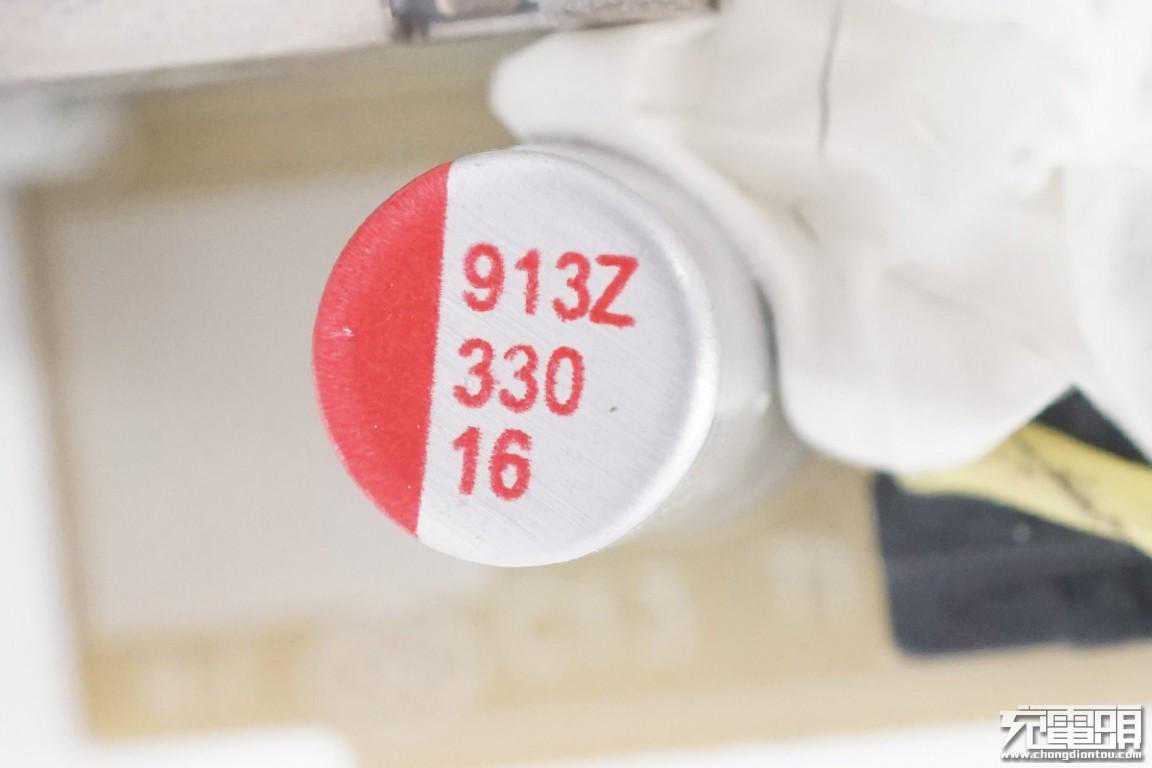

输出滤波固态电容，规格为16V330μF。

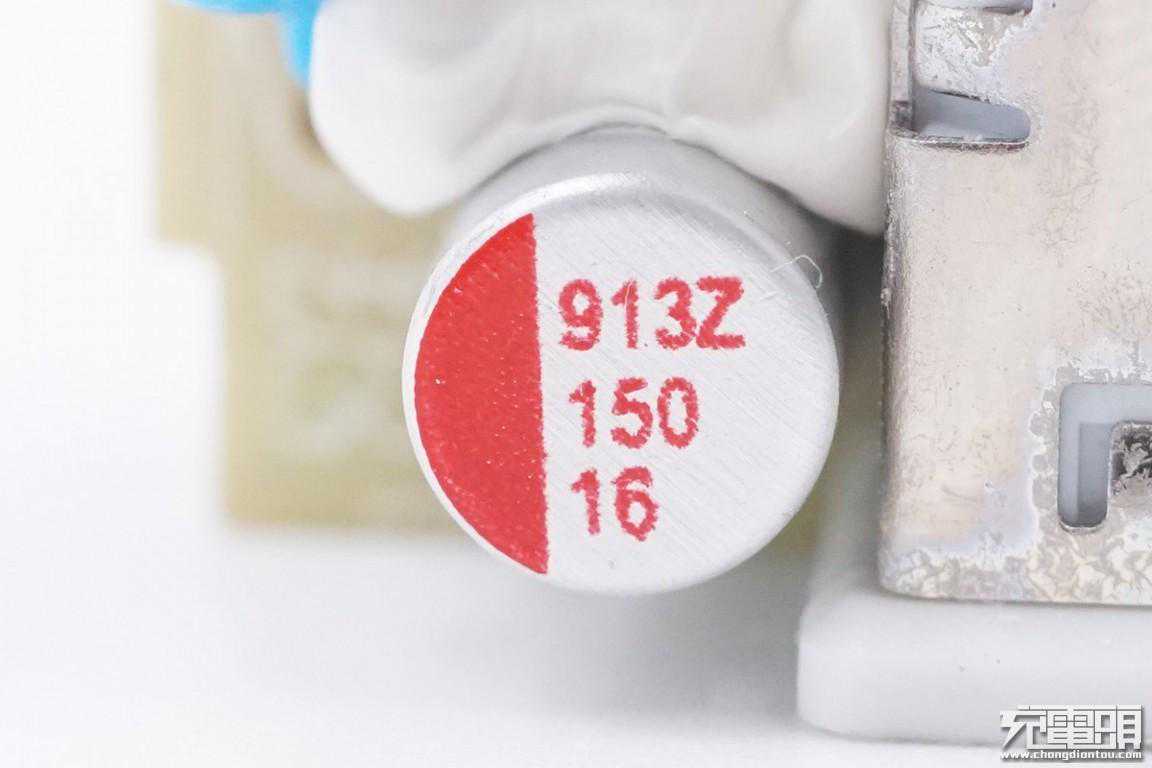

另一颗输出滤波固态电容，规格为16V150μF。

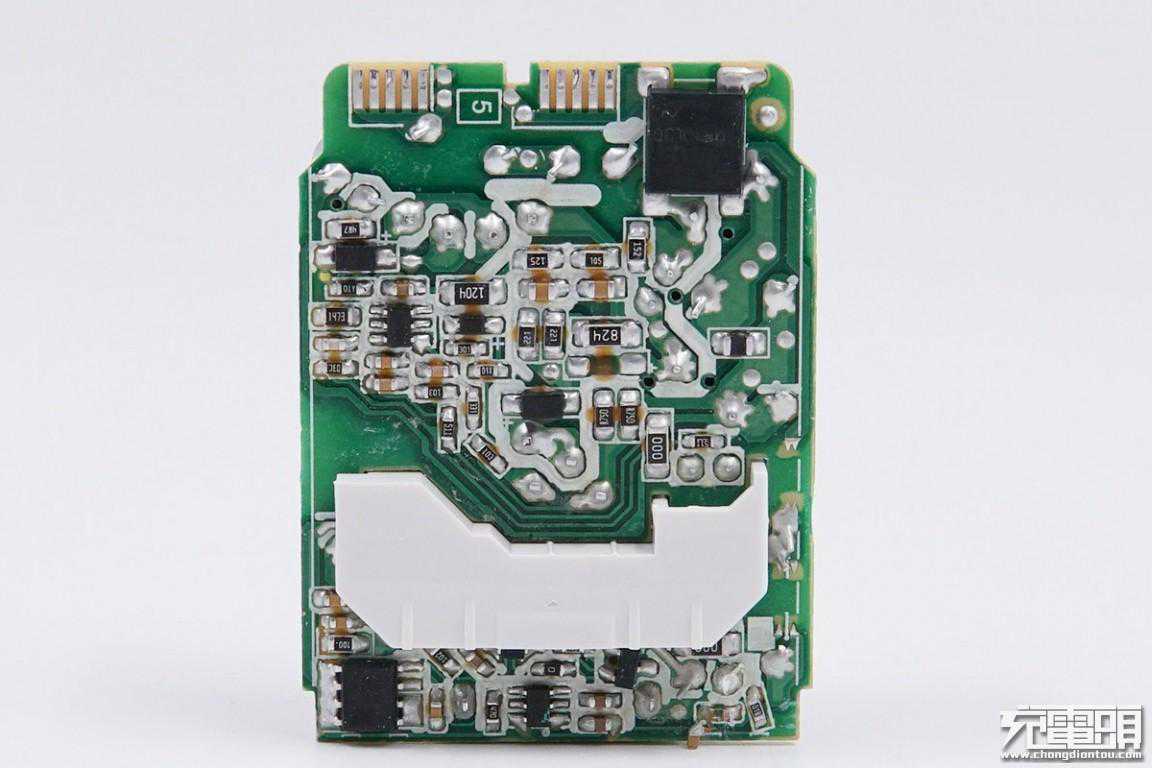

PCB板背面一览，初级和次级之间有隔离槽设计，并且增加了隔离挡板，加强绝缘性能。

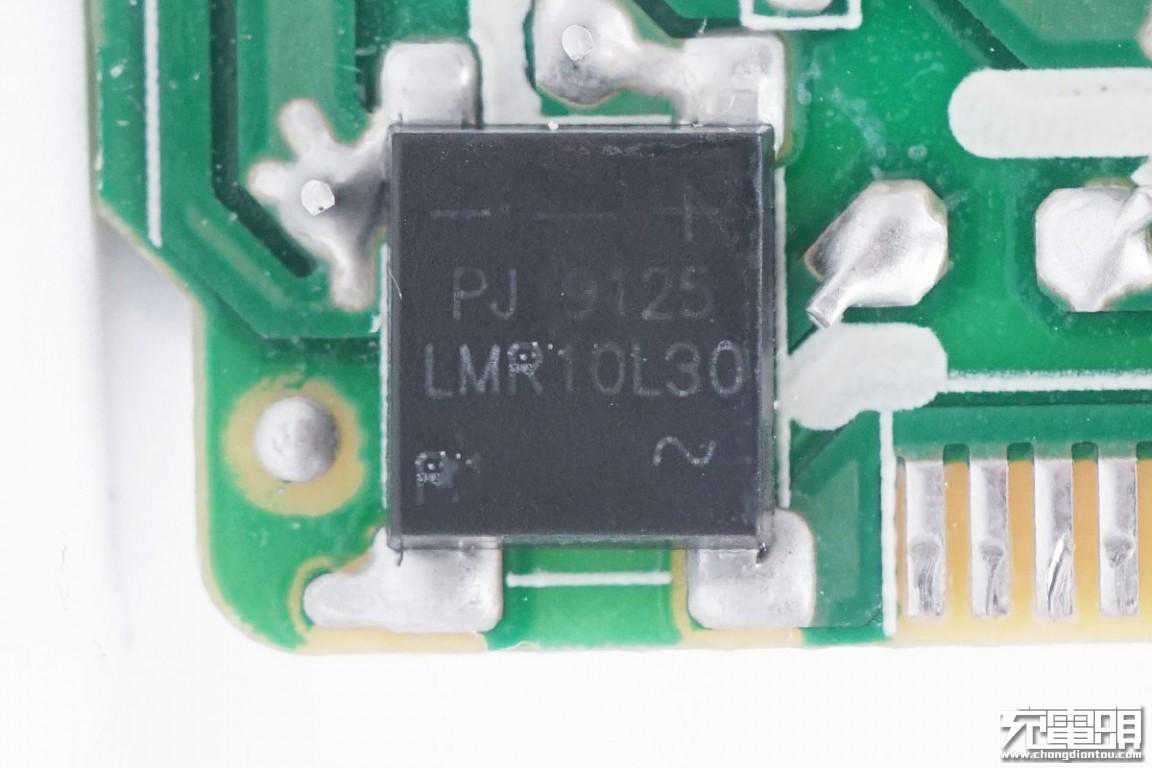

输入端整流桥。

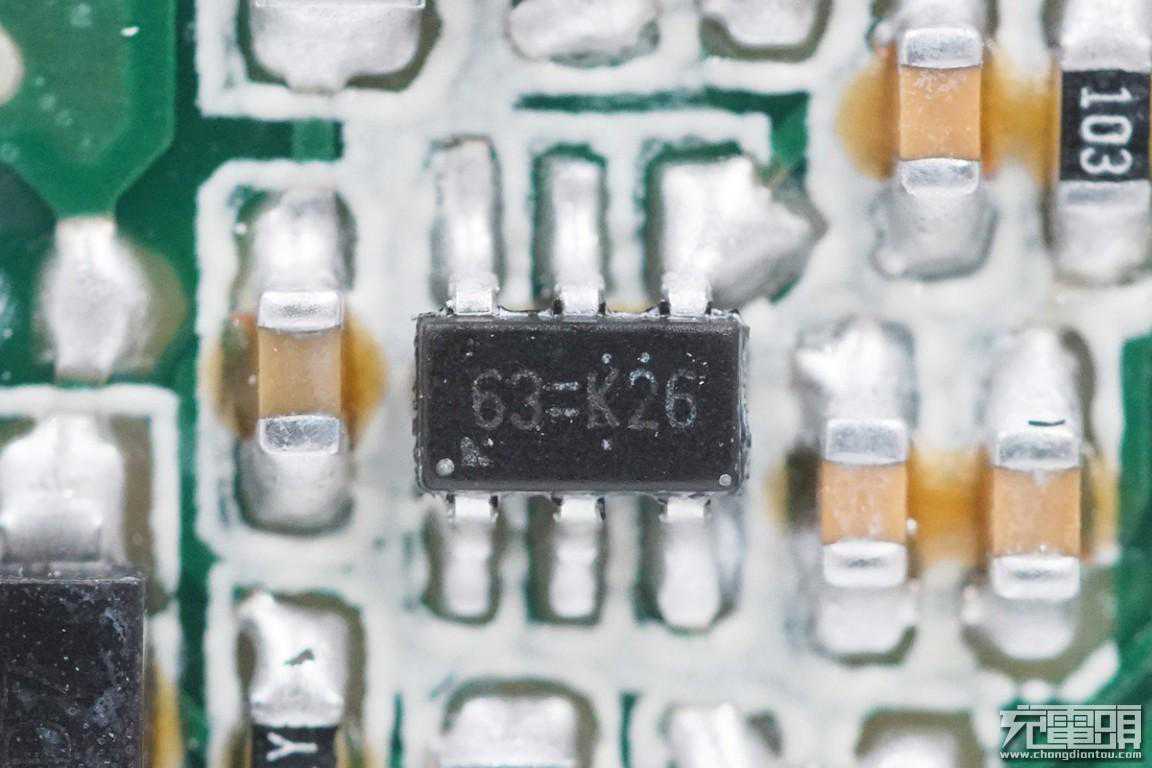

丝印63=k26的六角芯片为PWM主控，来自Richtek立锜科技，实际型号为RT7753GCS，这是一颗CCM+QR混合型高效率PWM芯片。

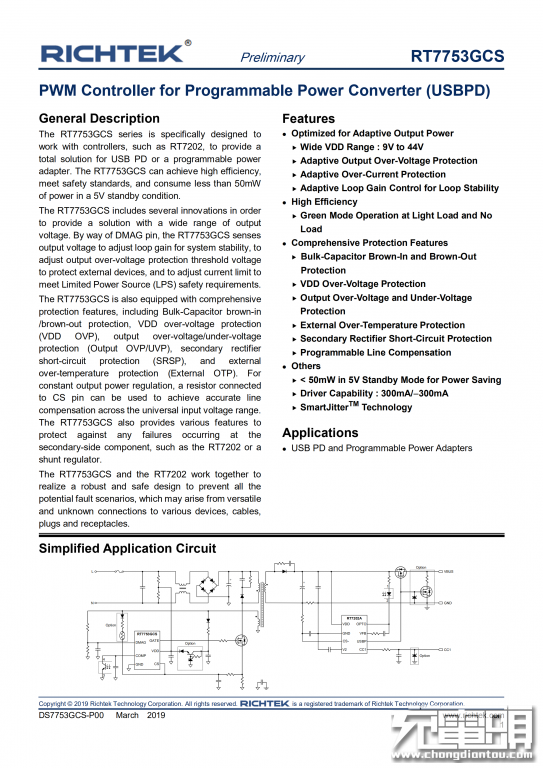

立锜RT7753GCS详细规格资料。

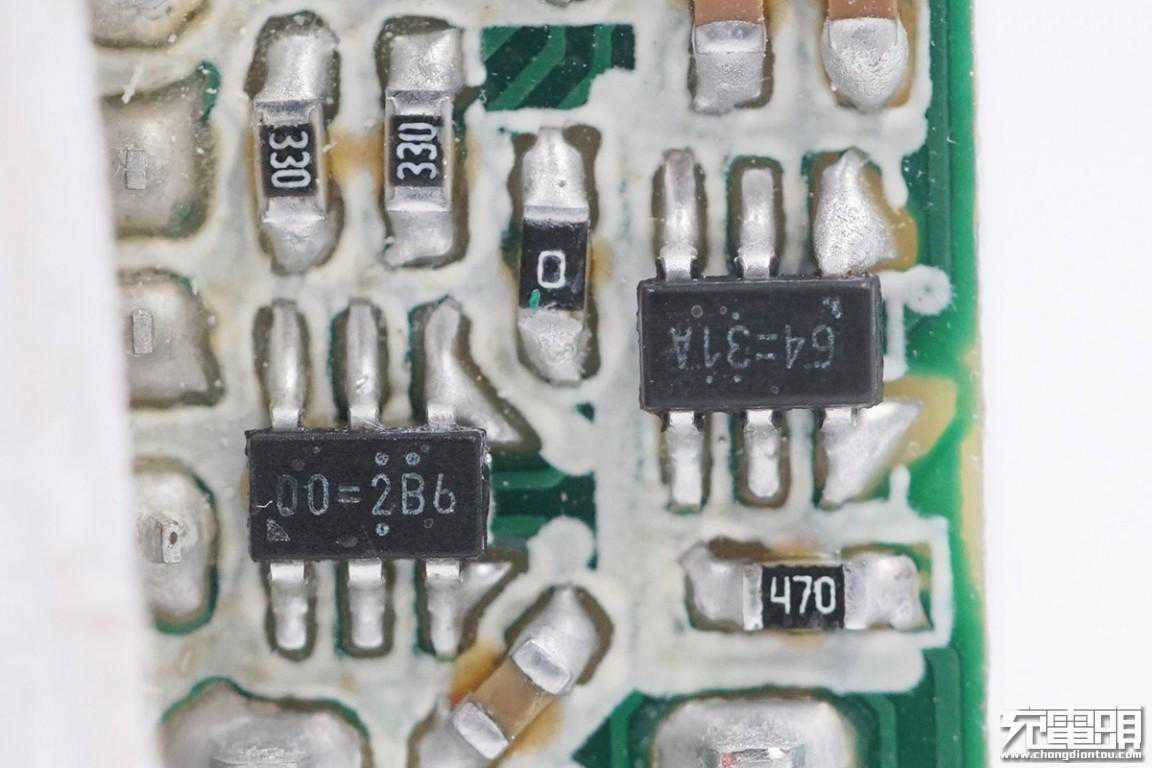

靠近输出接口处有两颗六角芯片，分别丝印00=2B6和64=31A，分别为同步整流控制器和USB-A接口输出的协议识别芯片，均来自Richtek立锜科技。其中同步整流芯片的实际型号为RT7220B，协议芯片的实际型号为RT7203A。

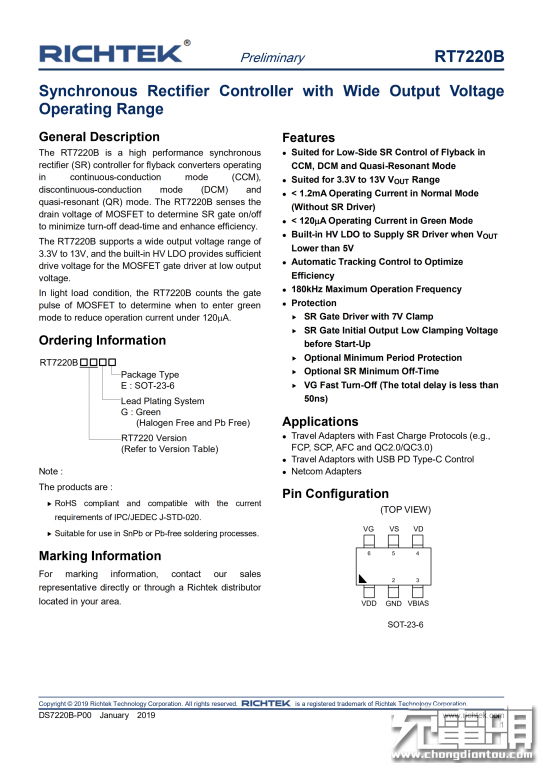

立锜RT7220B全世界第一颗高效率CCM模式（不需要肖特基）工作，具备伏秒计算+SRMOS侦测的混合型高效率同步整流控制芯片。
立锜RT7203A是全世界第一颗用Sot23-6的协议控制芯片。

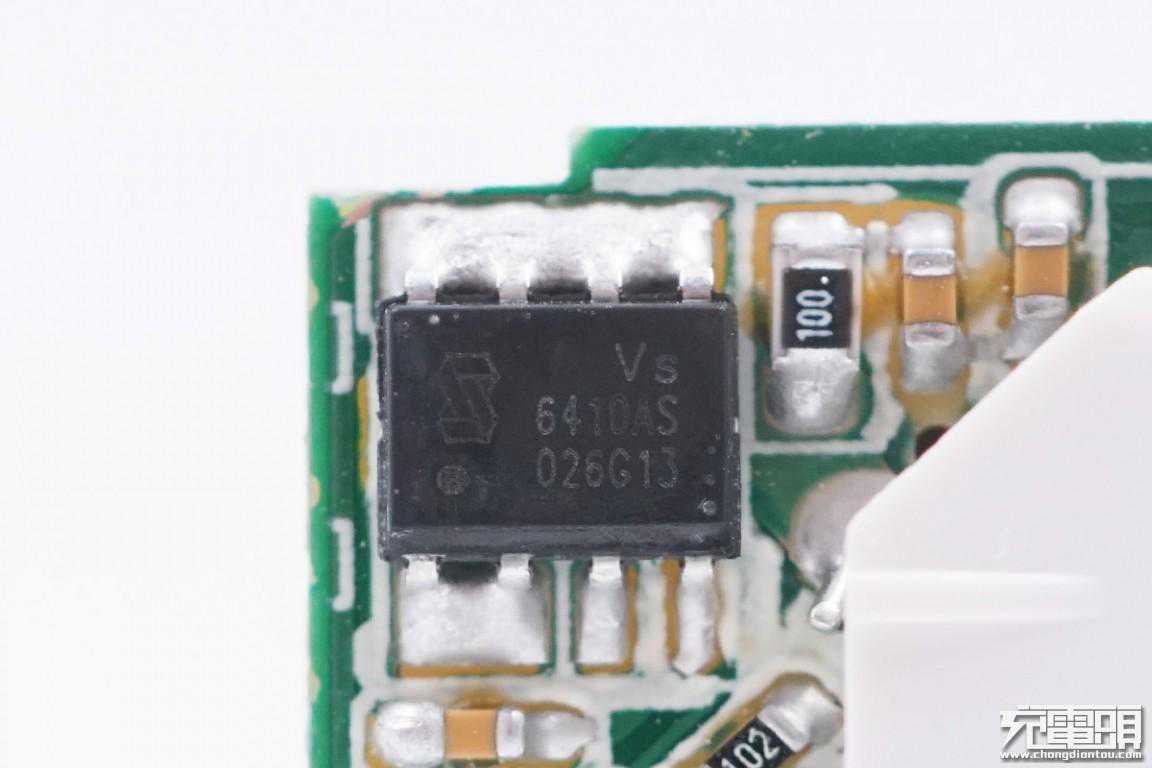

次级同步整流MOS管，来自VanguardSemiconductor威兆半导体，型号VS6410AS，SOP8封装。

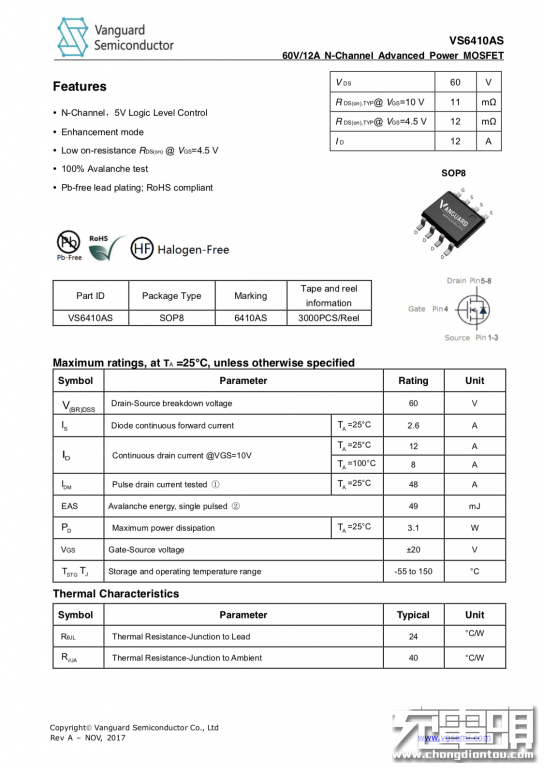

威兆VS6410AS详细规格资料。
全部拆解完毕。
充电头网拆解总结
华为这款20W快充充电器的外观基本沿用了以往的风格，输出除了支持5V/2A、9V2A两个电压档位之外，还增加了10V/2A的输出，这也是华为最新的电荷泵技术，其主要特点在于性能优异且成本低。
充电头网通过拆解发现，华为这款20W充电器内部的PWM主控芯片、次级同步整流芯片、USB-A口的协议识别芯片，均采用了立锜科技的快充方案；初级主控MOS管来自吉林华微，次级同步整流MOS管采用威兆半导体的VS6410AS；初级滤波和PWM供电电容分别来自万裕和东佳电子，其内部主要元器件均为业内知名品牌。
此外，充电器的内部采用了大量了硅胶，起到固定元器件和辅助散热的作用，整个产品的用料和做工对同行来说，均具有很大的参考价值。
