T12白光烙铁也是电子DIY中一个非常经典的项目，以至于T12白光DIY烙铁也是广大爱好者和专业人员的标配工具；T12的整个电路可以说是一个标准的温控系统，因此把代码稍微改制，就可以实现各种温控器的方案；
T12目前大多数采用12864的OLD方案在做，少数低端的还在使用数码管，为了彰显豪华版的T12，我们决定拿2.8吋的shmictrl液晶屏来做，这样显示就可以足够豪华。
为了做这个项目，某宝上买了一个最低档的套件，说实话，就是买个手柄，怕烫到自己。好了，废话不多说，上图：
利用原来的外壳做个一个支架，连接屏幕。
电路上采用标准的T12控制：

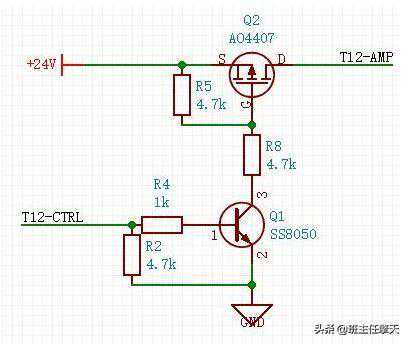

加热部分：设计图纸
PWM信号控制MOS给烙铁头加热。

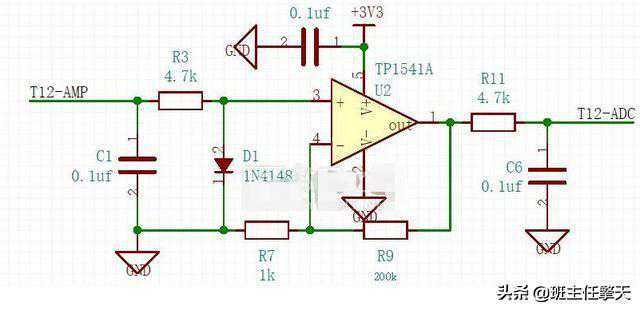

烙铁头热电偶信号放大：设计图纸
一个标准的运算放大电路，放大信号约200倍。

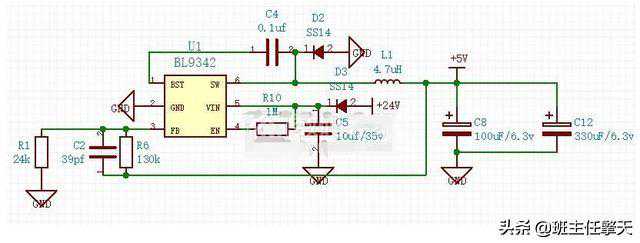

电源部分：设计图纸
40V以下均可以输入，转成5V，供屏幕和单片机使用其中C12预留焊盘
全部的原理图，请参见：

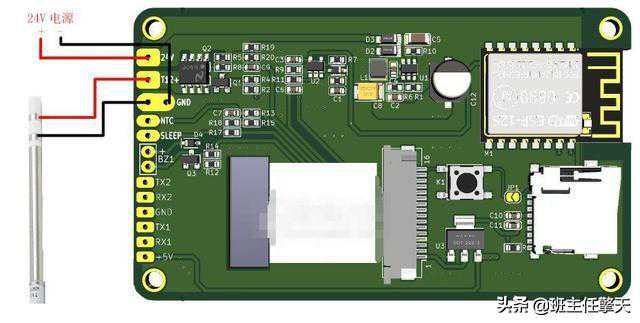

实际PCB以及接法
图中预留了ESP12s的位置，理论上可以做成物联网烙铁，但是没有什么实际用途，只是预留。
核心控制算法
有人觉得控制算法很神秘，其实很简单；
intTAD=0;//温度AD值
intpwm=327;//占空比一半
intsetupAD=900;//设置的AD值
voidctrl0(){
if(TADsetupAD-100){
pwm=65535;//100%
}
else{
if(TADsetupAD){
pwm=100;//基本相当于关闭
}
else{
//自动计算PWM
pwm=(setupAD-TAD)*65535/100;
}
}
}
上面是代码，去掉数字即可。
这个函数就是控制算法，可以看到总共没有几行代码，大致的意思是每次获取温度测量的AD值(TAD)之后，调用一下本函数，根据目标AD值（setupAD)来计算一下需要加热的PWM占空比；
可以看到，当TAD与目标setupAD差值比较大的时候，100%全力加热；当100以内，根据差值大小动态按比例调整PWM值；当温度超过预设温度时，给一个非常小的PWM维护，当然也可以测底关闭；
当然这只是原理，实际请参见源代码，多个几个分组。

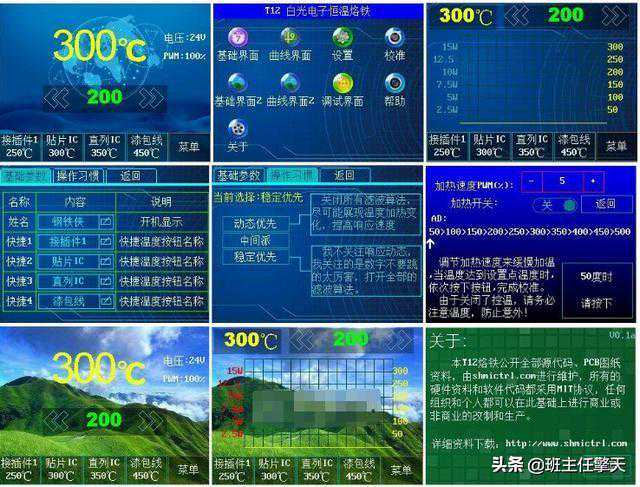

制作成品界面：
制作完成后实际效果：

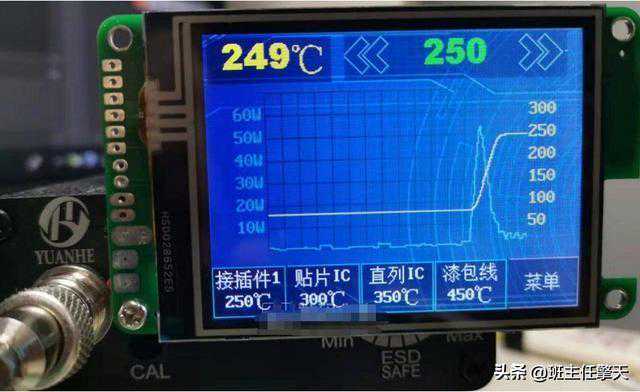

从80度上升到250度，实际焊接无明显降温。

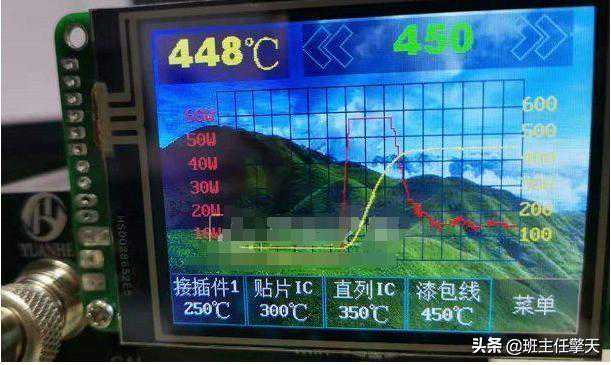

50度上升到450度，升温比较快，温度稳定。
