1、差压变送器原理
压力和差压变送器作为过程控制系统的检测变换部分，将液体、气体或蒸汽的差压(压力)、流量、液位等工艺参数转换成统一的标准信号(如DC4mA～20mA电流)，作为显示仪表、运算器和调节器的输入信号，以实现生产过程的连续检测和自动控制。
差动电容式压力变送器由测量部分和转换放大电路组成，如图1所示。
图1测量转换电路

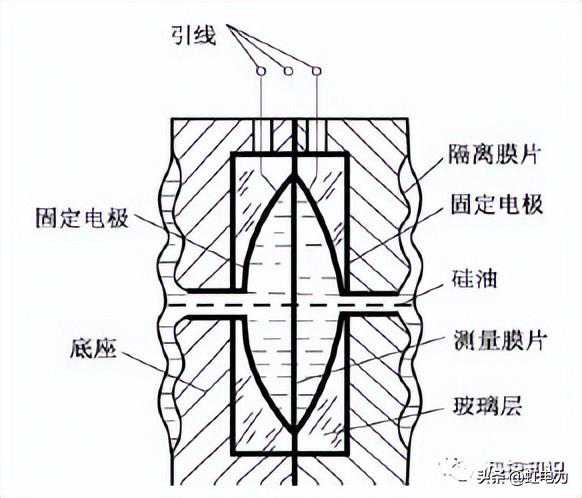

图2差动电容结构
差动电容式压力变送器的测量部分常采用差动电容结构，如图2所示。中心可动极板与两侧固定极板构成两个平面型电容HC和LC。可动极板与两侧固定极板形成两个感压腔室，介质压力是通过两个腔室中的填充液作用到中心可动极板。一般采用硅油等理想液体作为填充液，被测介质大多为气体或液体。隔离膜片的作用既传递压力，又避免电容极板受损。
当正负压力(差压)由正负压导压口加到膜盒两边的隔离膜片上时，通过腔室内硅油液体传递到中心测量膜片上，中心感压膜片产生位移，使可动极板和左右两个极板之间的间距不相对，形成差动电容，若不考虑边缘电场影响，该差动电容可看作平板电容。差动电容的相对变化值与被测压力成正比，与填充液的介电常数无关，从原理上消除了介电常数的变化给测量带来的误差。
2、测量结构与连线

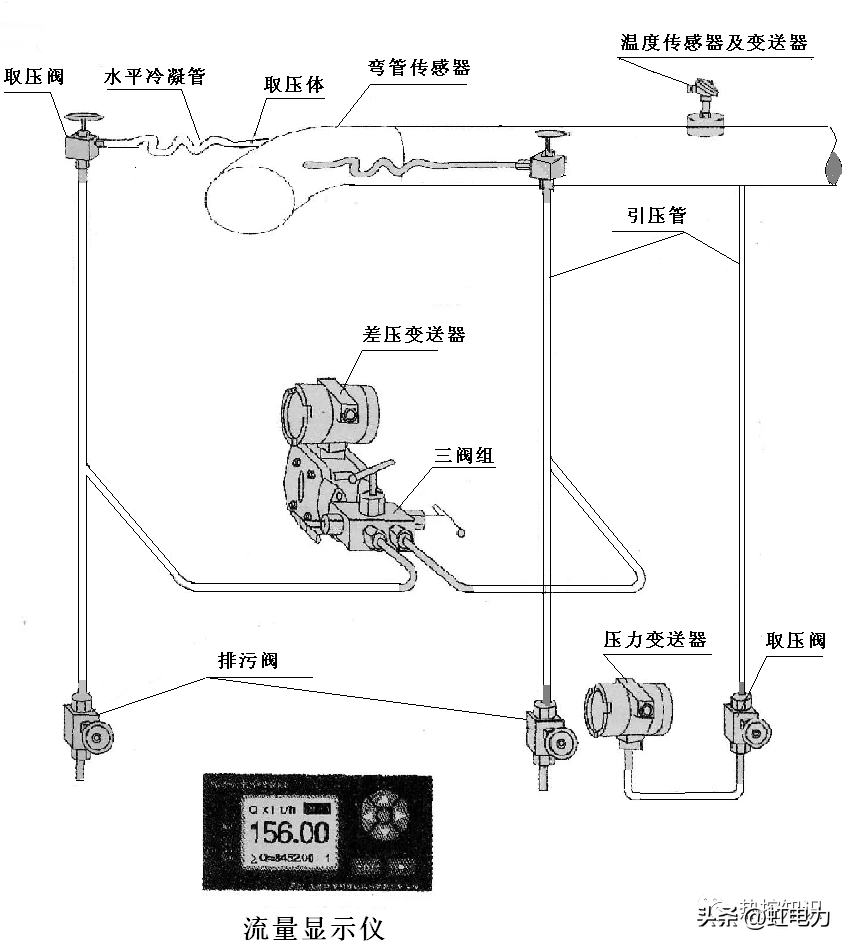

差压变送器与其他组件的安装示意图如图3所示。
图3测量安装示意图
2.1、三阀组
三阀组由阀体、二个截止阀及一个平衡阀组成。三阀组可配接：3051、3095、1151、EJA、FX-2、FCX-A/C及霍尼韦尔ST3000系列等变送器。图4为三阀组。

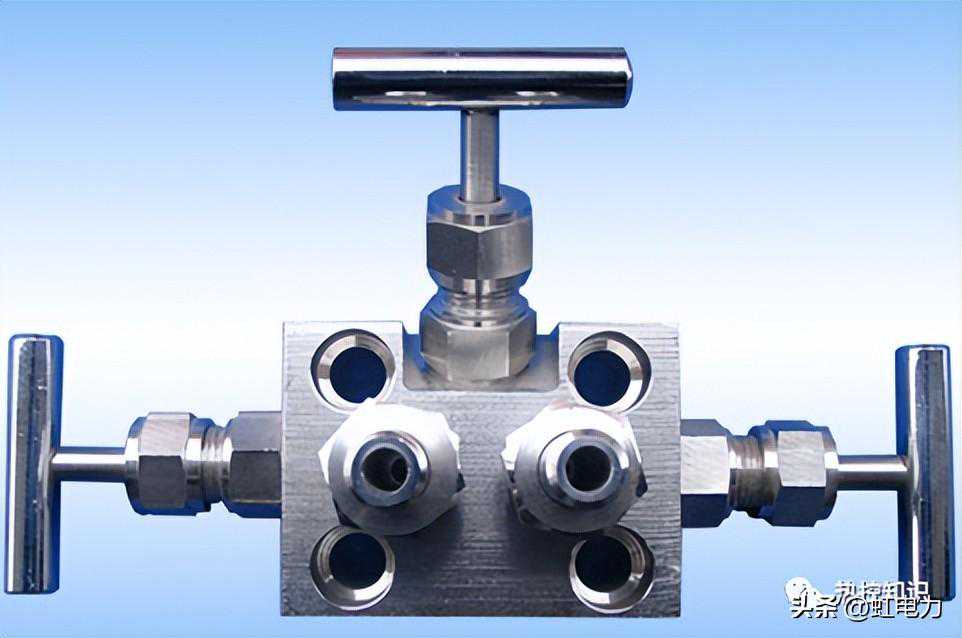

（a）三阀组

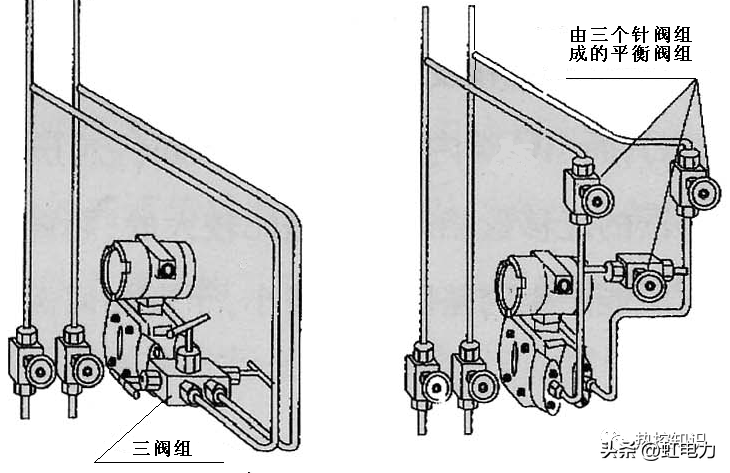

(b)三阀组与引压管连接
图4三阀组及与引压管连接
2.2、表压压力变送器的方向

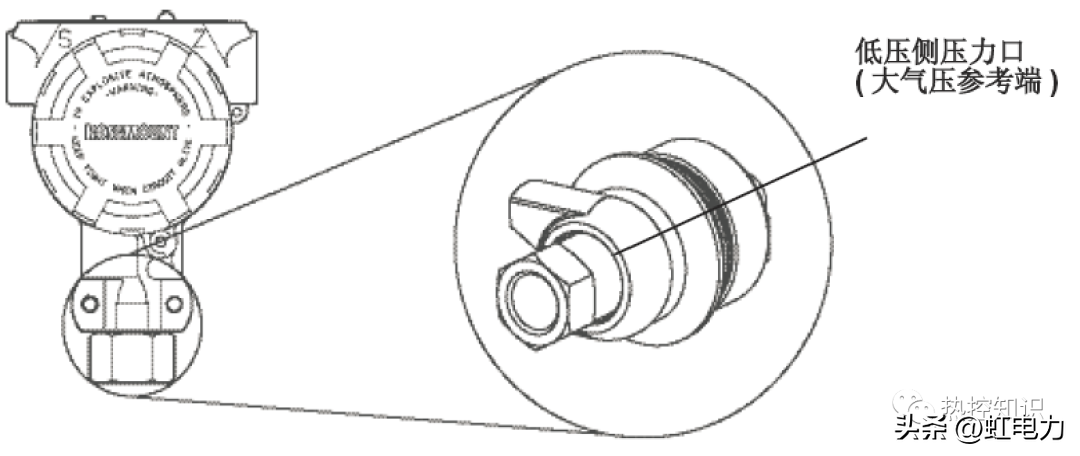

低压侧压力口（大气压参考端）位于表压压力变送器的脖颈处，在电子外壳的后面。此压力口的通道位于外壳和压力传感器之间，在变送器上360°环绕。保持通道的畅通，包括但不限于由于安装变送器时产生的喷漆，灰尘和润滑脂，以至于保证过程通畅。图5为低压侧压力口。
图5低压侧压力口
2.3、变送器接线
(1)拆下标记“FIELDTERMINALS”电子外壳。
（2）将正极导线接到“PWR/COMN”接线端子上，负极导线接到“-”接线端子上。注意不得将带电信号线与测试端子（test）相连，因通电将损坏测试线路中的测试二极管。应使用屏蔽的双绞线以获得最佳的测量效果，为了保证正确通讯，应使用24AWG或更高的电缆线。
（3）用导管塞将变送器壳体上未使用的导管接口密封。
（4）重新拧上表盖。
3、差压变送器的安装要求
⑴将弯管传感器外侧（正压侧）引压管导入三阀组接至差压变送器的正压室，将弯管传感器内侧（负压侧）引压管导入三阀组接至差压变送器的负压室；
⑵差压变送器在工艺管道上的安装位置与被测介质有关，为了获得较好的安装效果，应注意考虑下面情况：
A防止变送器与腐蚀性或过热的被测介质直接接触
B防止渣滓在引压管内沉积，堵塞
C正负压两侧引压管的长度应尽量相同
D正负压两侧引压管内的液柱压头应保持平衡
E引压管安装在温度梯度和温度波动最小的地方
⑶测量液体流量时，差压变送器应安装在被测管道的旁边或下面，以便气泡排入管道中；
⑷测量气体流量时，差压变送器应安装在被测管道的旁边或上面，以便积聚的液体容易流入管道中；
⑸测量蒸汽流量时，差压变送器应安装在被测管道的下面，以便冷凝水能充满在引压管中。；
应特别注意，测量蒸汽或其它高温介质时，要防止差压变送器接触介质的温度超过变送器使用的极限温度。
4、投入操作顺序和零点校验
一体化三阀组与差压变送器投入运行时的操作程序：首先，打开差压变送器上两个排污阀，而后打开平衡阀，再慢慢打开二个截止阀，将导压管内的空气或污物排除掉，关闭二个排污阀，再关闭平衡阀，变送器即可投入运行。

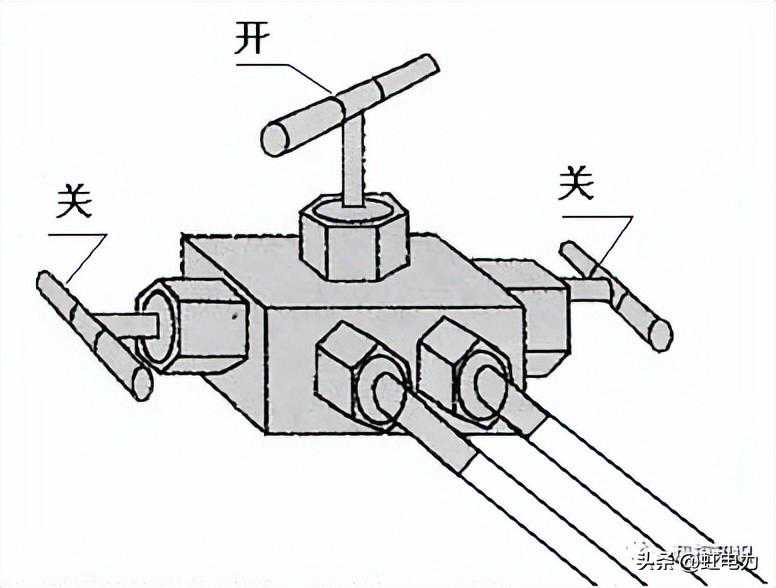

差压变送器零点在线校验操作程序：先打开平衡阀，关闭二个截止阀，即可对变送器进行零点校验。三阀组的调整状态如图6所示。
以罗斯蒙特3051型差压变送器为例介绍差压变送器的调零。松开电子壳体上防爆牌的螺钉，旋转防爆牌，露出零点调节按钮。（注意，有两个按钮，一个为零点调节按钮（zero），另一个为恢复默认设置按钮（SPAN），注意选择零点调节按钮。给变送器加压，压力值等于4mA输出对应的压力值。按下零点调节按钮2秒钟，检查输出是否变成4mA。带有表头的变送器会显示“ZEROPASS”。
图6调零时三阀组状态
注：差压变送器调零注意事项：
①零位调整螺钉和量程调整螺钉切勿搞混、搞错。安装现场切勿进行差压变送器的量程调整；
②变送器调零时正负压室及两侧引压管温度必须相同，如果两侧有温差则调整的零点会随时间产生漂移；
③若在现场用变送器进行正、负迁移补偿，则应在投运运状态下做零位调整。若迁移量过大，则不能再差压变送器上进行迁移补偿。
