很多维修电工感觉电机维修很复杂，不知道电机内部的接线是怎么回事，有时候想问身边的同事吧，又感觉不好意思，想请教外面修电机的师傅吧，不认识人家也不会告诉你，总之一直想学习，就是没有机会，今天它来了。我用最具有代表性（入门级）的24槽4极电机来说明，内部不用接线，连把下线，直接出六根接线头，省事简单，一看就会。
首先在绕线的时候，将绝缘蜡管套在漆包线上，4极电机有4个极相组，就是每相线圈绕4把，每相套3个绝缘蜡管。

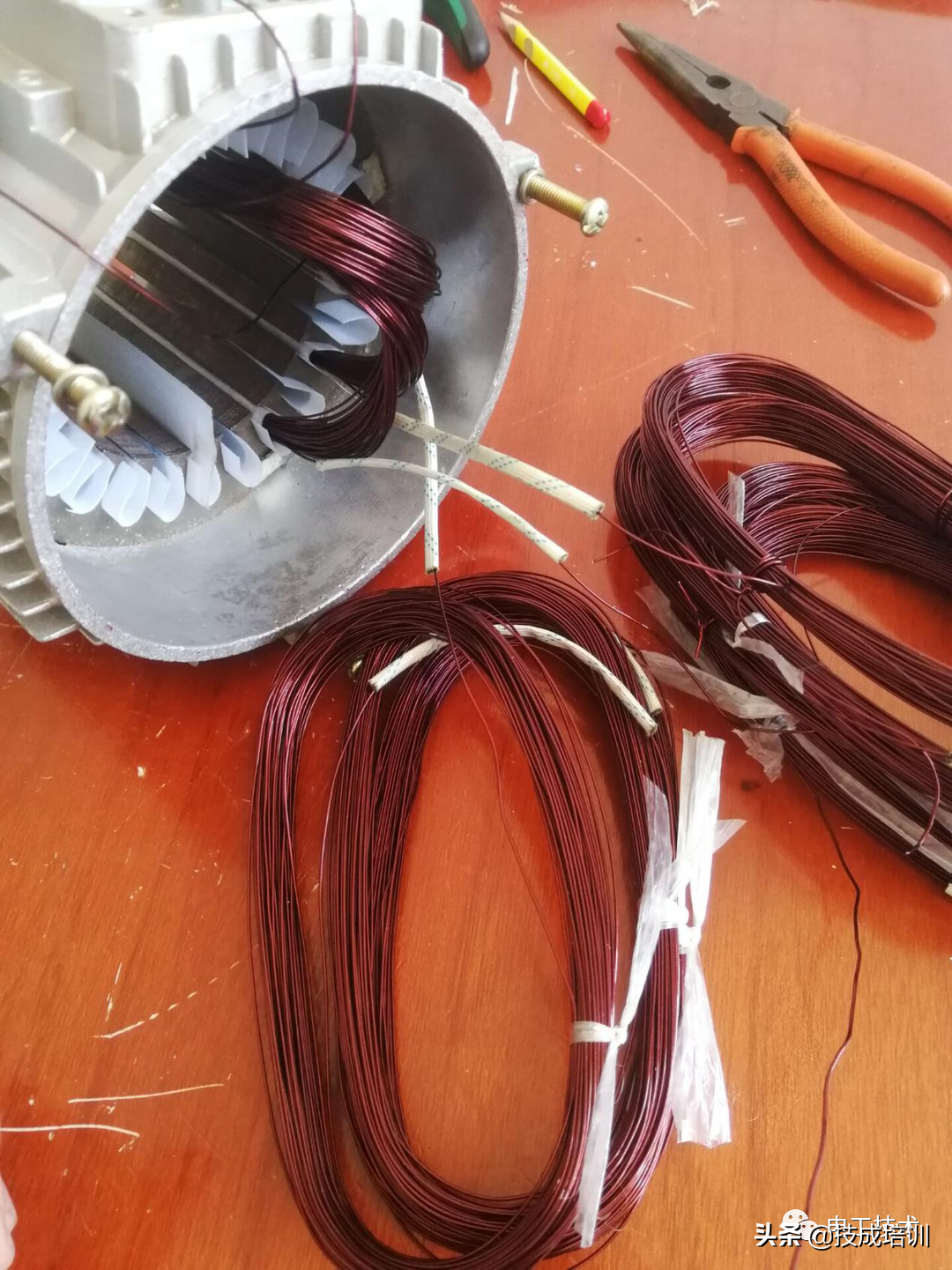

开始下线，起头（出线）可以在里圈，也可以在外圈，这里以里圈为例。24槽4极电机，下线规律是：下一槽空一槽，吊二把，节距是（1-6）.下线的时候，先下A相，再下B相，再下C相，按这个顺序进行，吊把就是吊起来，先不下的意思，每一个线圈有两个有效边（嵌入槽内的边），A、B两相先下其中的一个有效边，另一个边先吊起来不下，等到其它线圈全部嵌入后，再下这两个边。

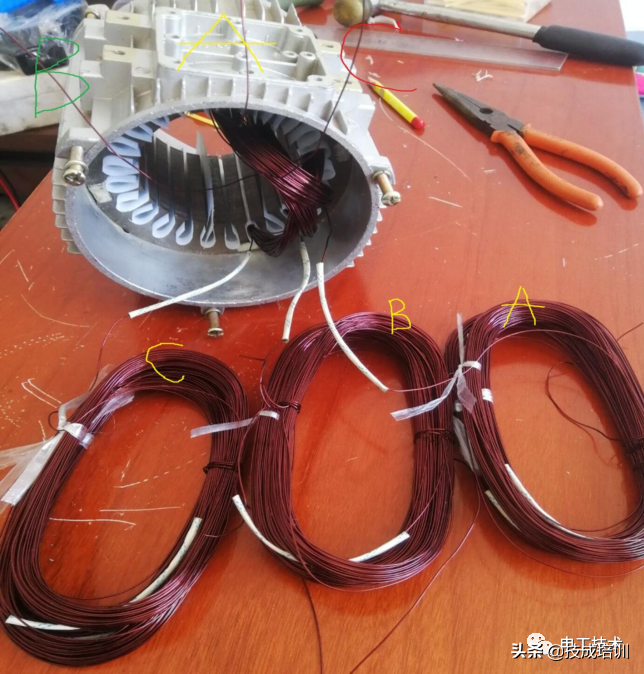

每一相的第一把下线的时候要注意出线，出线要留内圈全部留内圈，这是每一相的第一把A、B、C三相已经下好，A、B相只下一个有效边，C相两个边都下入槽内，剩余线把ABC三相按顺序放好，所有的过桥线蜡管都是从下面出来。

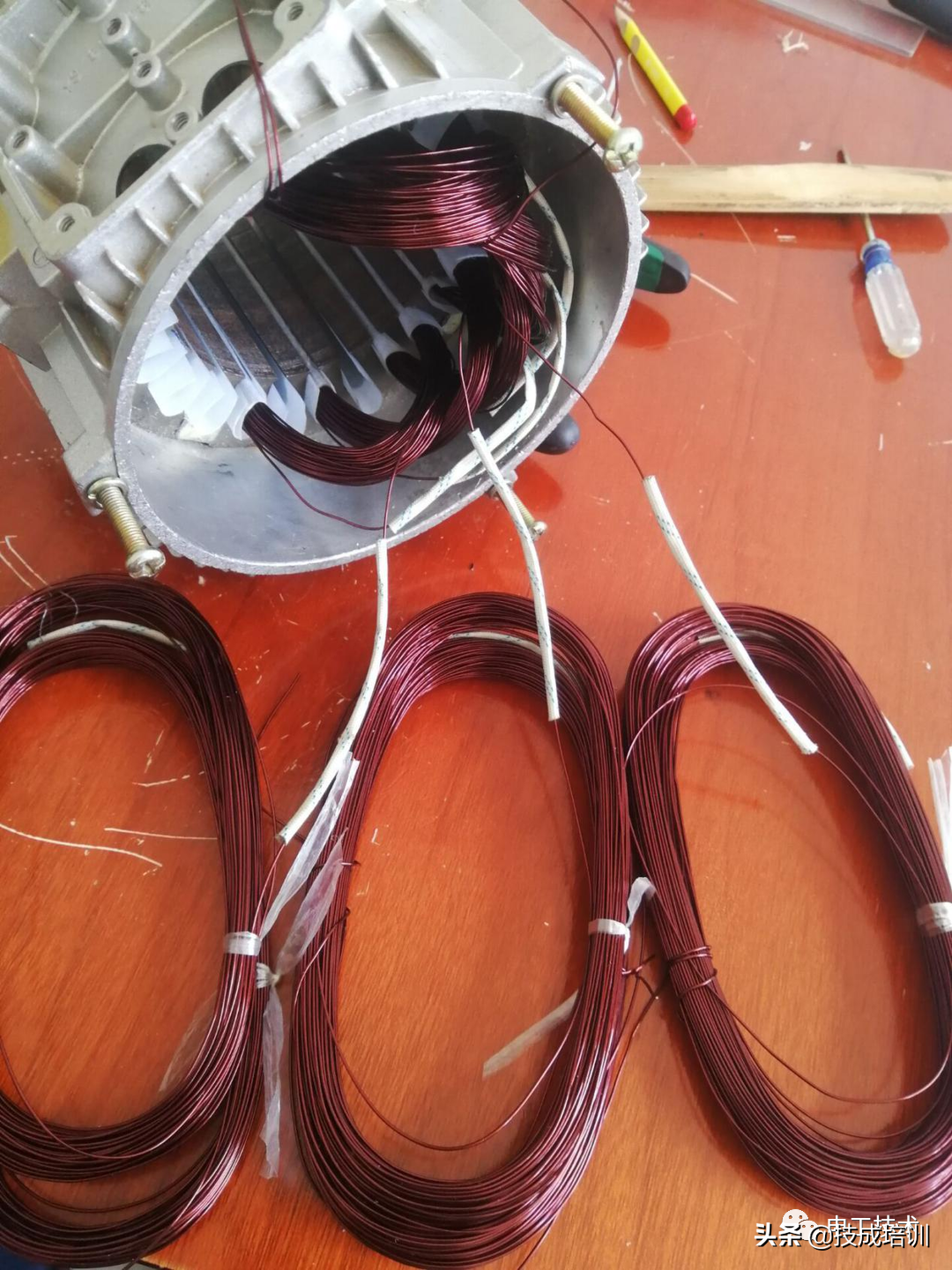

下第二把的时候，先将A相从其它两相底下拿过来，注意，别让过线绞在一起。

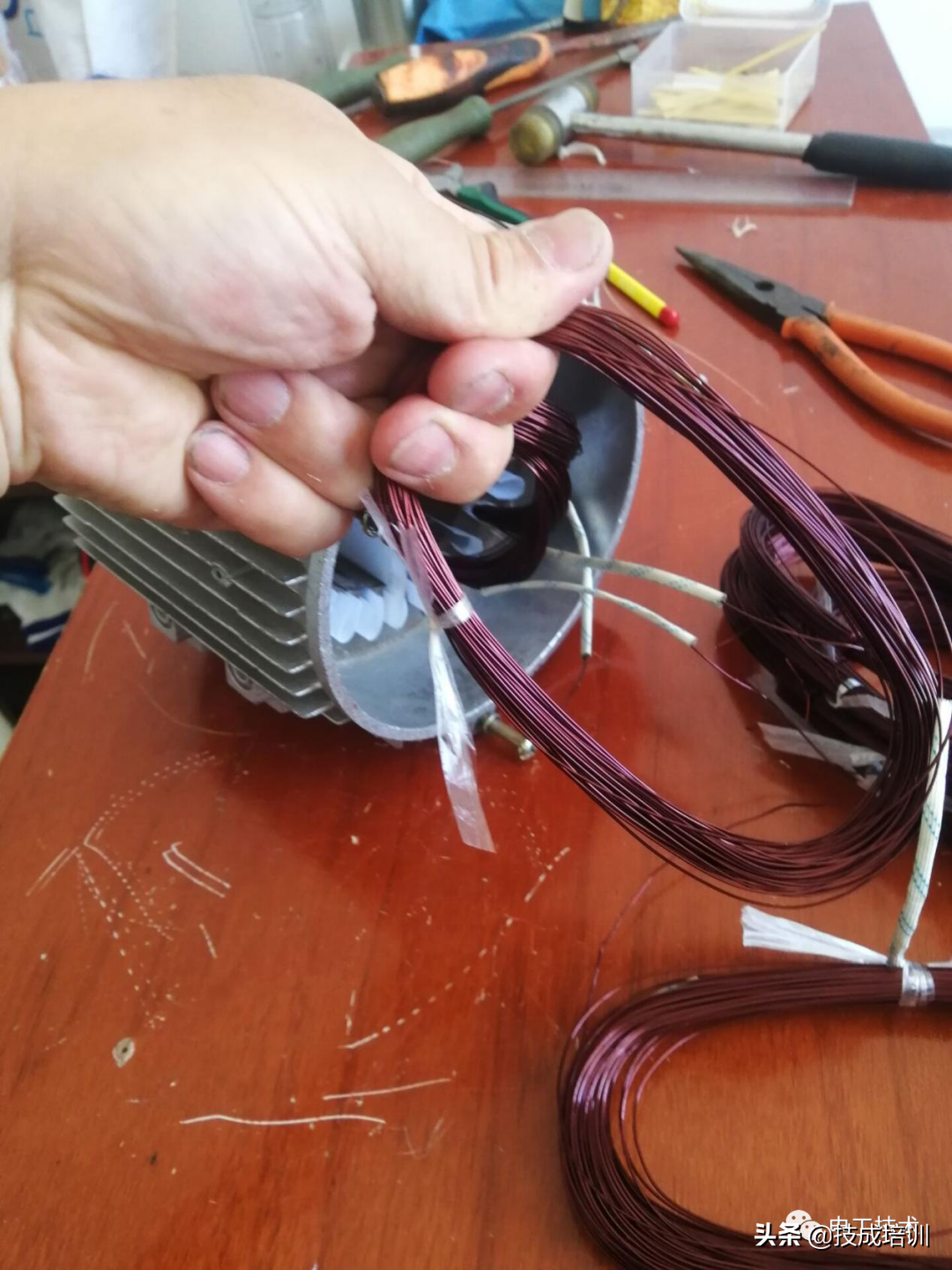

拿过来以后，我们在下线之前需要把线圈翻一下。就是先下与过桥线相连的那个边。
注意翻把，下第二把线圈的时候三相都得翻把。

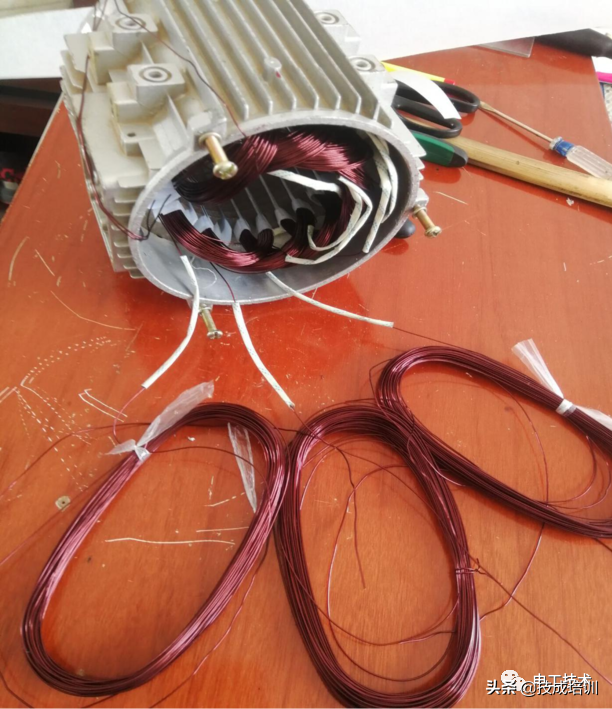

第二把线圈三相翻把下好后就是这样，过桥线都从上面出来。继续下第三把线圈，第三把线圈不需要翻把，与第一把下法相同。

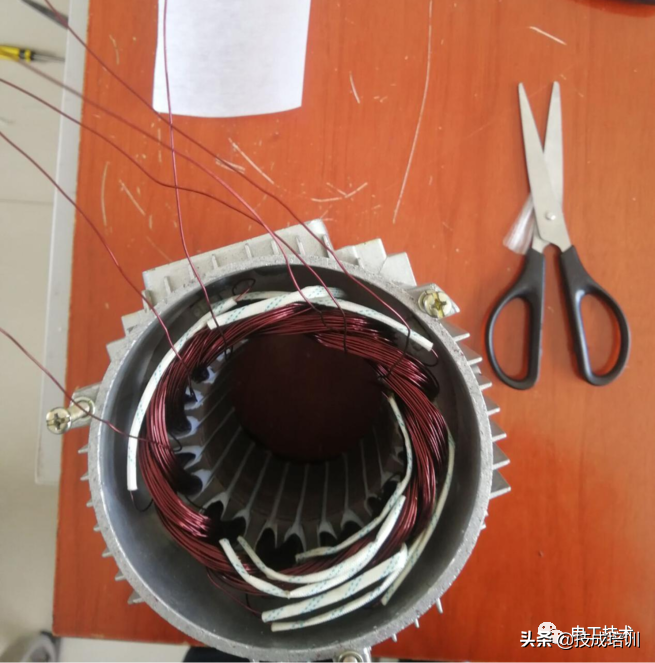

第三把线圈下好后，过桥线又从下面出来，继续下第四把线圈，第四把线圈与第二把线圈相同，也需要翻把下线。整个下线过程就是一正一反这样下的，全部下好后，6根出线都在里圈。
6根出线按顺时针数，1.2.3.4.5.6，1/3/5就是U1/V1/W1，剩下的三根分别对应就是U2/V2/W2。每一相加入相间绝缘，用白布带绑扎好后就可以使用了，你学会了吗？
