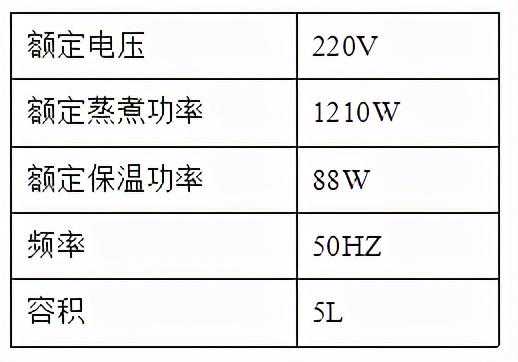

1.张强妈妈买了一个新的电饭煲，张强从说明书中，得知下表中的信息，工作电路图如图甲所示，S1为温控开关，加热电阻R1和R2的阻值不随温度变化。求：
（1）电饭煲在“保温”状态下正常工作时，通过电饭煲的电流；
（2）电阻R2的阻值；
（3）某周末的晚饭时，张强想利用自家电能表（如图乙）测量家庭电路的实际电压。于是他关闭了家中其它所有用电器，只让电饭煲在“蒸煮”状态下工作，观察到电能表的转盘在1min内转了50转。求家庭电路的实际电压。
2.如图所示，某品牌电热水壶的铭牌上标着如下表所示的数据，
额定电压220V热水壶容量1.5L加热时功率2000W频率50Hz
求（1）该电热水壶正常工作时的电阻；（2）当电热水壶装满水后，从20℃加热到100℃，水吸收的热量；（3）电热水壶正常工作时加热一壶水需要4.5min，加热这壶水时的效率；（4）如果在用电高峰期用电热水壶烧水，电压只有198V左右，这时电热水壶发热时的实际功率．[C水=4.2×103J/（kg•℃）]．

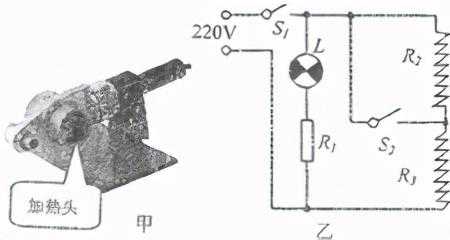

3.如图甲是用来焊接PVC塑料自来水管的热熔器示意图．通电后，加热头发热，使塑料水管的接头处熔化，然后将它们对接、紧压在一起，冷却后，水管就焊接好了．其内部电路图如乙图所示，S2为温控开关，S1是手动开关，L为指示灯，R1是限流电阻，R2和R3均为加热电阻．右表是它的部分参数．（1）保温状态下，开关S1和S2开关状态如何？并说明理由．（2）求出加热电阻R2的阻值；（3）若熔化lkgPVC塑料需要吸收l06J热量，某次焊接时需要熔化8OgPVC塑料，则正常情况下至少要加热多长时间？
产品名称便携自动控温式热熔器
型号20-30MM（配Φ20，Φ25，Φ32模头）
环境温度-20°C-50°C相对湿度45%-95%
额定电压220V加热头湿度260±5°C
功率加热：1000W．保温：250W．
安全指标绝缘电阻不小于1MΩ
4.小亮家新装了一台智能电热马桶盖，如图甲所示，他查阅使用说明书发现便座加热电路有高、中、低三档并可手动调节，其额定电压为220V，低温档、中温档的额定功率为22W和44W．利用所学的电学知识他设计了一个等效电路图，如图乙所示，用两定值电阻R1和R2表示两电热丝，单刀双掷开关S2可接a或b．当它接入家庭电路中正常工作时：(1)低温档加热的电流多大？(2)中温档加热5h，消耗多少度电？(3)高温档加热的额定功率是多少瓦？
